Как сделать простой тестер 3 в 1 из готовых китайских модулей - «Сделай сам»

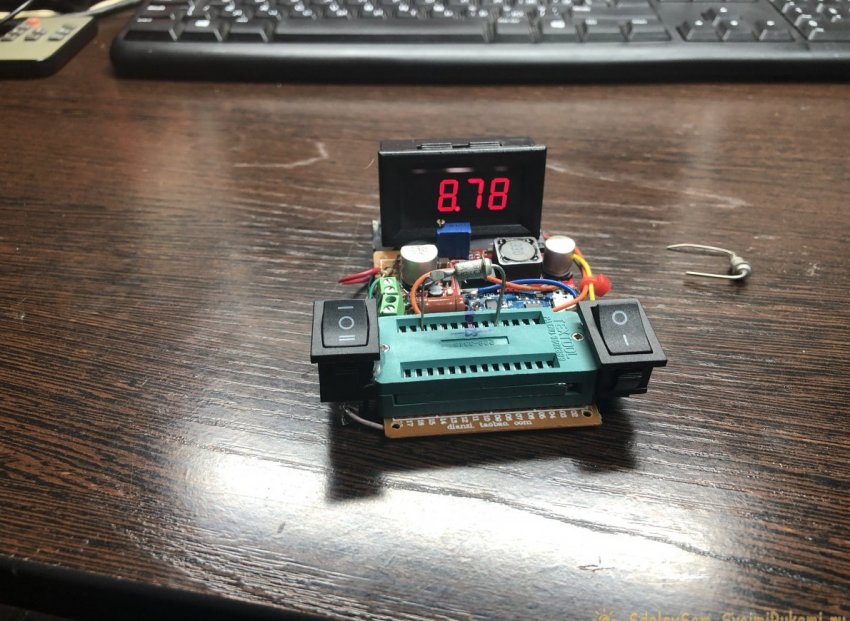

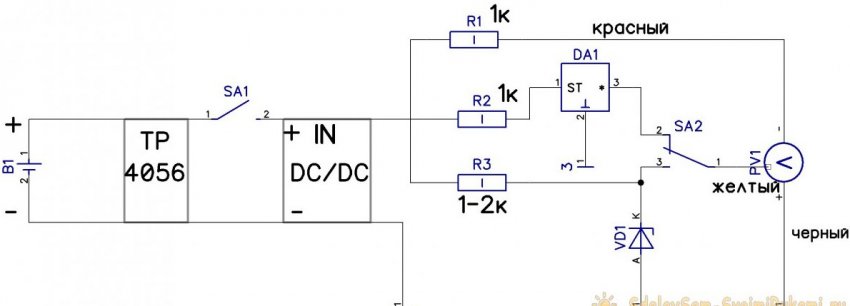

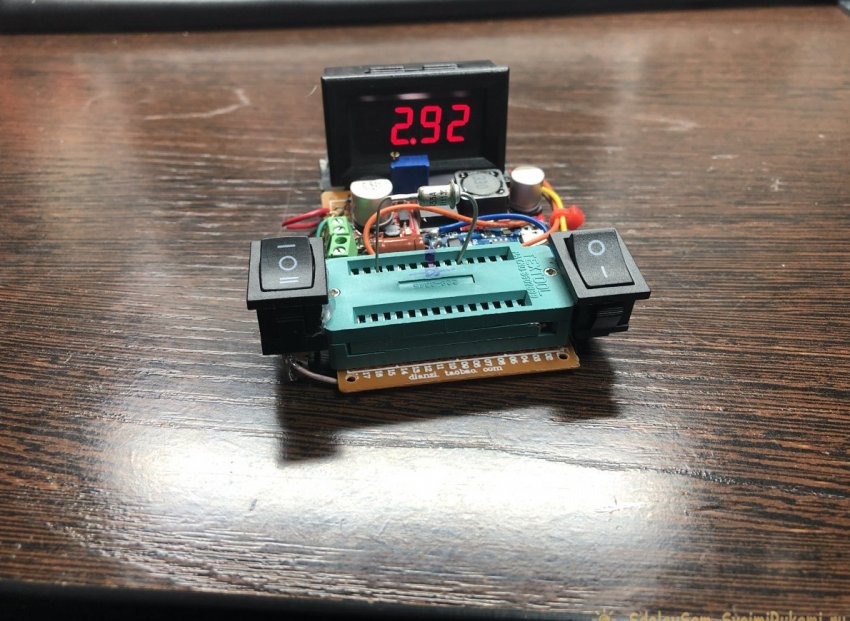

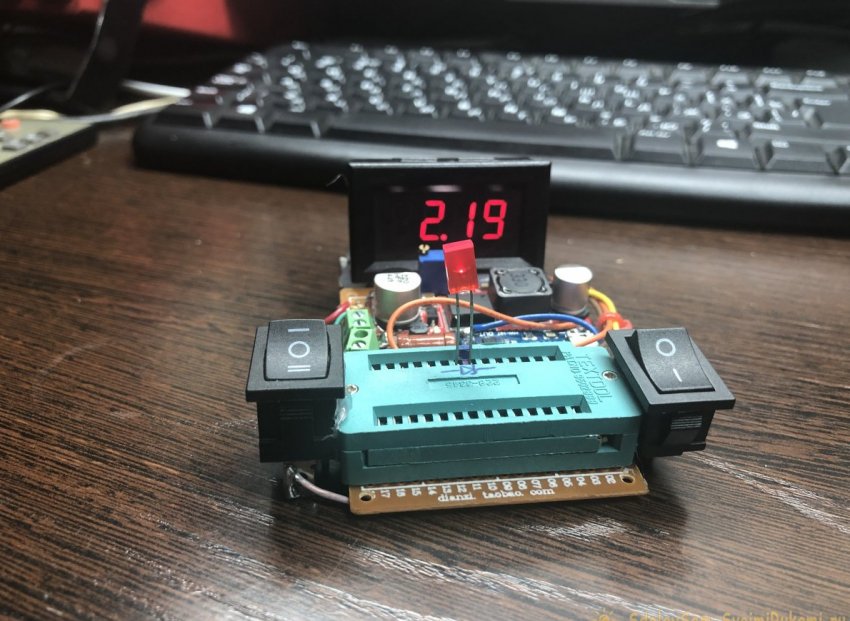

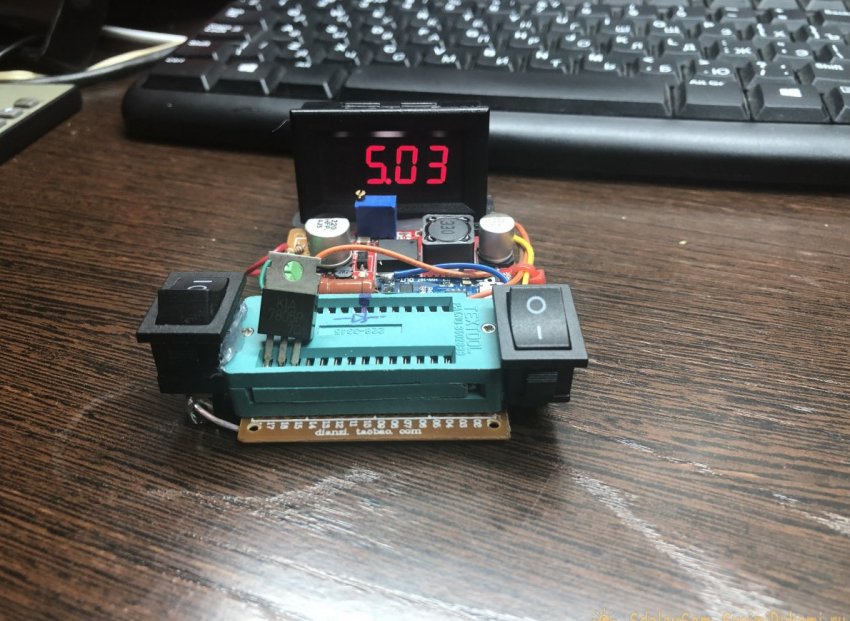

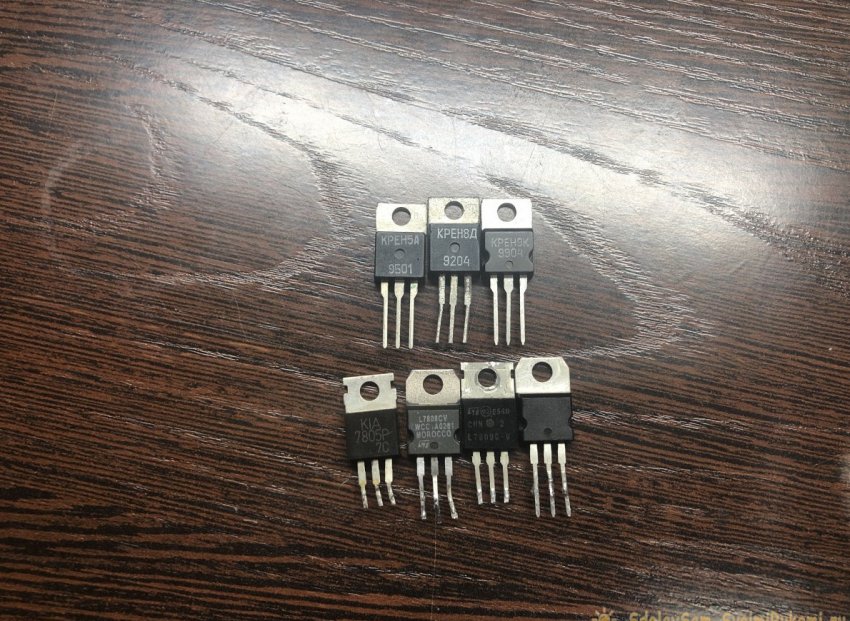

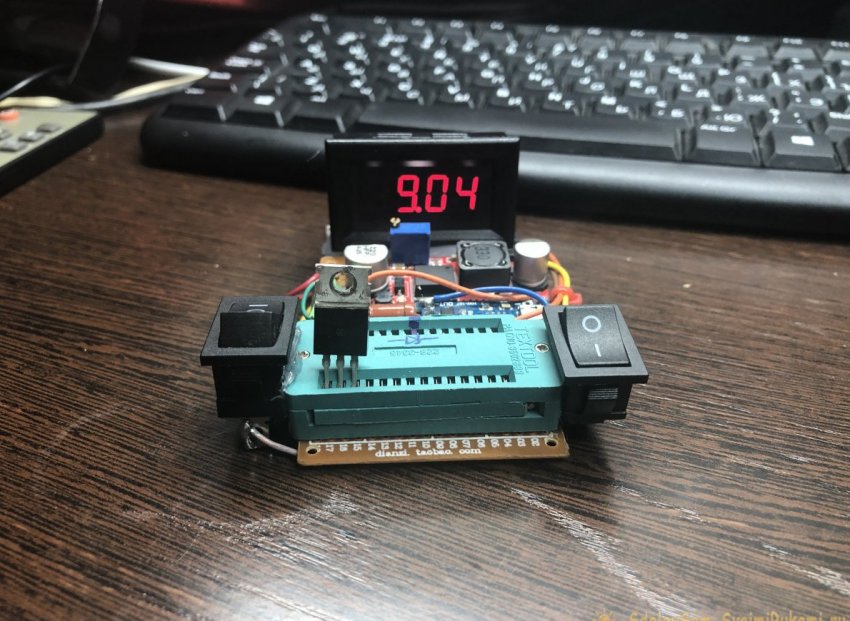

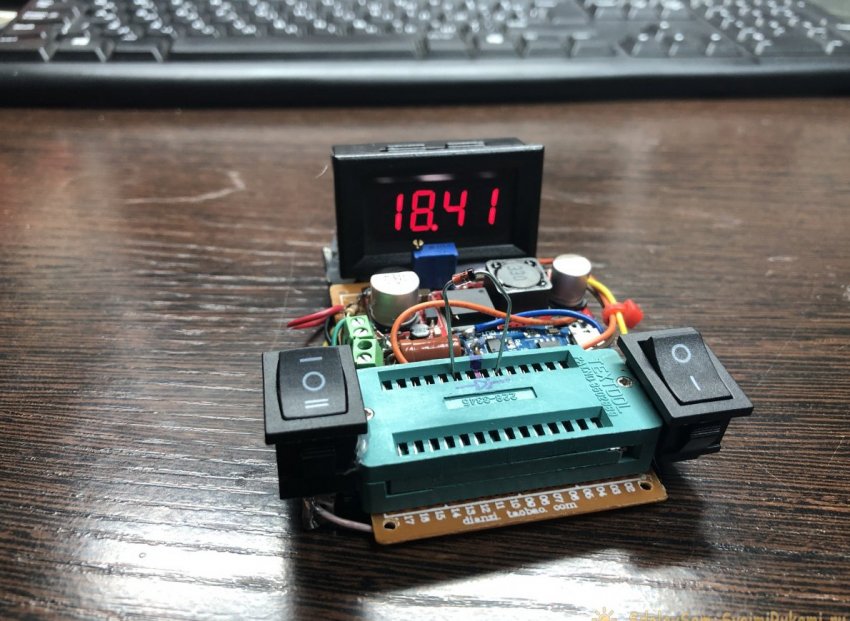

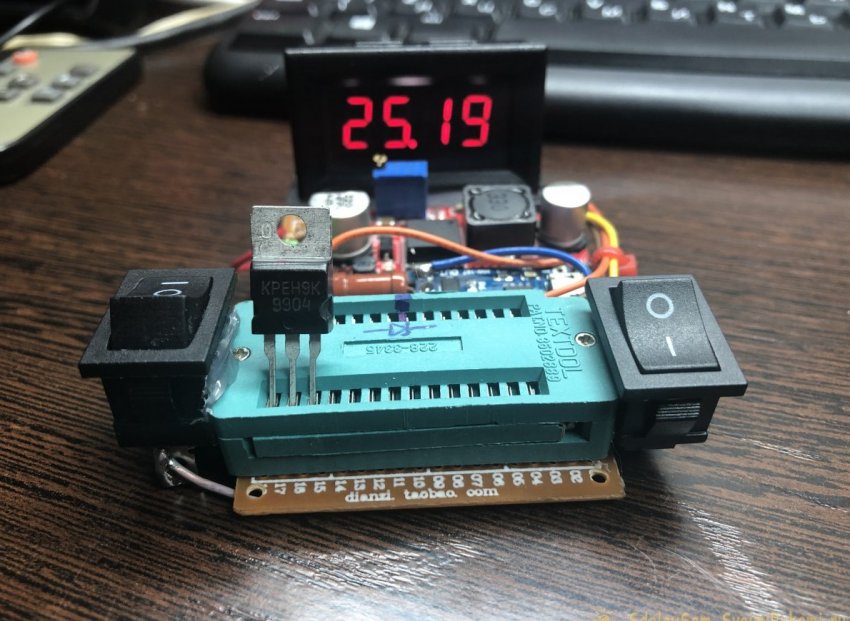

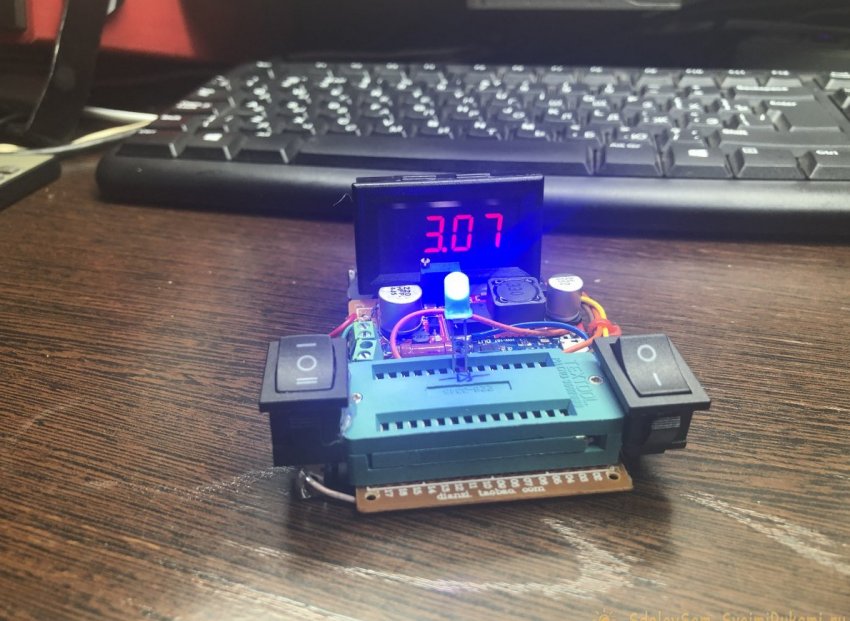

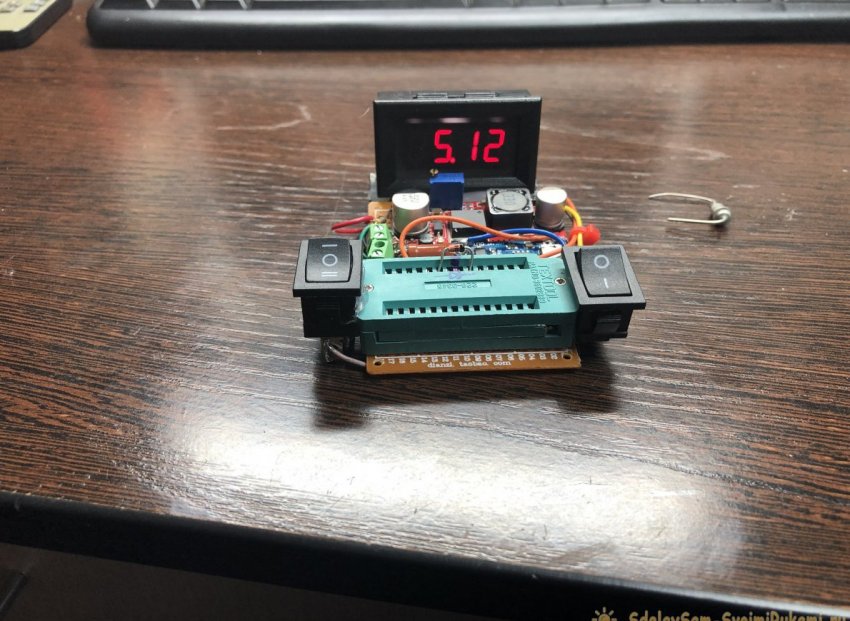

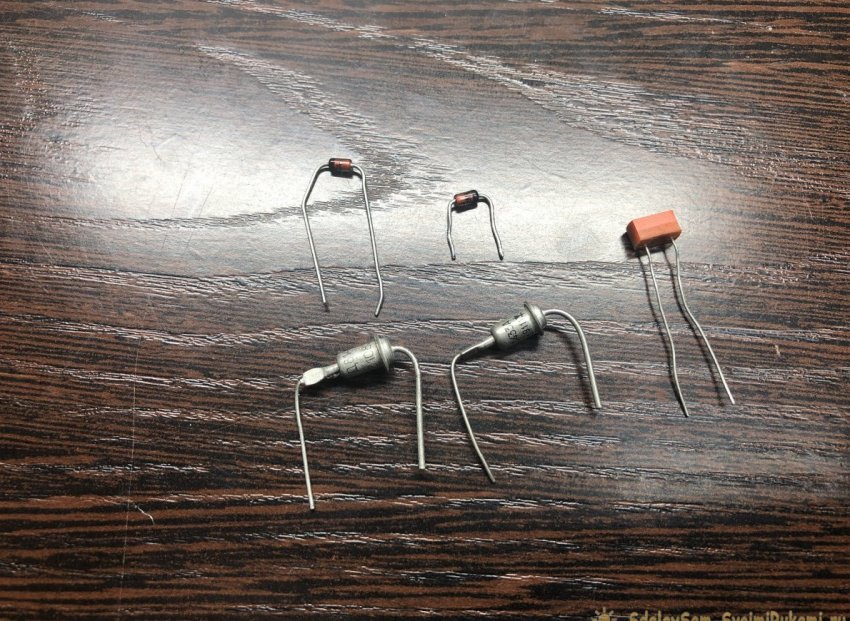

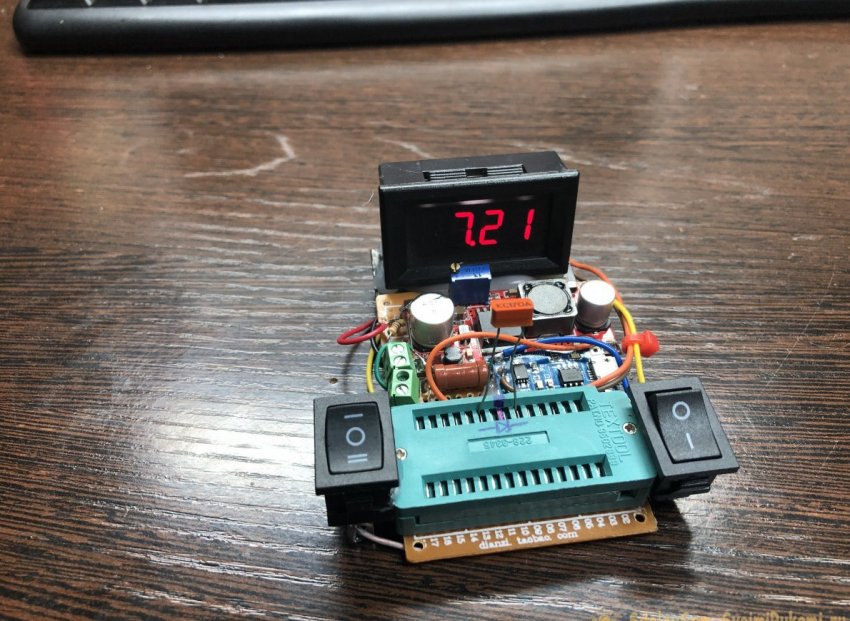

В связи с появлением малогабаритных дешевых вольтметров в наше время, появилась возможность самостоятельно изготавливать различные приборы, устройства, пробники, чтобы контролировать разные величины. На основе такого вольтметра можно самостоятельно изготовить устройство которое будет проверять как стабилитроны на номинальное напряжение стабилизации, так и интегральные стабилизаторы напряжения с фиксированным выходным напряжением. Также можно проверять светодиоды на исправность. Схема устройства: На входе имеется источник питания состоящий из LI-ion аккумулятора от сотового телефона с рабочим напряжением 3.7 вольта с платой зарядки на TP4056, можно и поставить аккумулятор формата 18650. Далее напряжение поступает на вход повышающего DC-DC преобразователя и повышается до 30 вольт, с преобразователя напряжение уже поступает на схему устройства. Резистор R1 служит для питания вольтметра я его подобрал таким образом чтобы, питание вольтметра было около 12-14 вольт. Резистор R2 и R3 токо ограничивающий желательно поставить помощнее 1-2 вата. Переключатель S1 служит для включения и выключение устройства, ставится он в разрыв цепи не посредственно перед преобразователем, чтобы во время простоя он не потреблял лишнюю энергию от аккумулятора, переключатель S2 служит для переключения режима рода работ, первый для проверки стабилитронов и светодиодов второй для интегральных микросхем. Обратите внимание вольтметр имеет три провода красный желтый и черный на схеме указана правильность их подключения. Не обязательно ставить именно такой цифровой, можно и обойтись любым стрелочным вольтметром на постоянное напряжение 30 вольт, тогда потребность в питании отпадает и участок цепи с резистором R1 можно исключить из схемы. Теперь посмотрим как работает данный тестер: Возьмем несколько советских и импортных стабилитронов, вставляем согласно схеме в колодку и смотрим результаты вольтметр покажет нам на какое напряжение стабилизации рассчитан стабилитрон. Далее проверим несколько светодиодов, для проверки используем все тот же режим и вольтметр нам покажет падение напряжения на диоде и соответственно мы увидим что светодиод исправно светит. Теперь давайте проверим интегральные микросхемы в моих запасах есть как импортные так и СССР. проверяемую микросхему вставляем в нижний ряд контактов зажимной колодки первые три контакта. переключаем режим работы и вольтметр покажет нам на какое фиксированное напряжение рассчитана микросхема. Устройство смонтировано на макетной плате, все модули зафиксированы на термо клей. В итоге мы получили прибор три в одном, который будет всегда под рукой не большой по габаритам, не требующий наладки, не содержит дорогих или дефицитных компонентов. Особенно будет полезен тем, кто часто занимается построением или ремонтом блоков питания или стабилизаторов напряжения. Смотрите видео
