У каждого дома наверняка валяется не один блок питания (зарядка) от различных моделей сотовых телефонов. Все они имеют выходное напряжение 5 В. Естественно, применить такой источник в хозяйстве можно, то порой столько целей нет, сколько есть в наличии таких источников с одинаковым напряжением. А можно ли как-то изменить напряжение этого блока? Тогда было бы больше возможностей его использовать.
Если вам нужно понизить напряжение до 3 В, достаточно просто заменить стабилитрон и пользоваться, а вот если повысить, то тогда потребуется заменить выходной фильтрующий конденсатор на другой с более высоким напряжением.
Я думаю, концепция внесения изменений вам понятна. Перейдем к делу.
Детали
Для изменения напряжения, конкретно в этом источнике, понадобятся следующие наименования деталей:
- Стабилитрон 12 В.
- Конденсатор 470 мкФ 25 В.
Повышаем напряжение импульсного источника своими руками

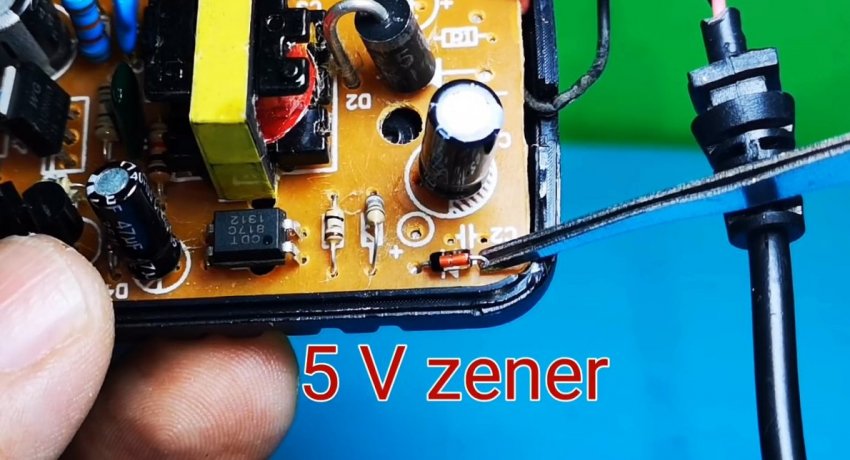

Вскрываем корпус. Находим стабилитрон. Он всегда расположен в низковольтной части блока.

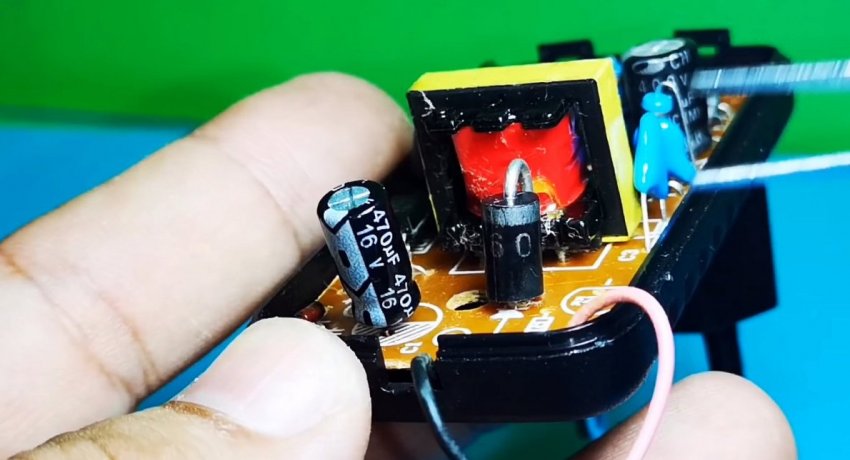

Также рядом расположен фильтрующий конденсатор.

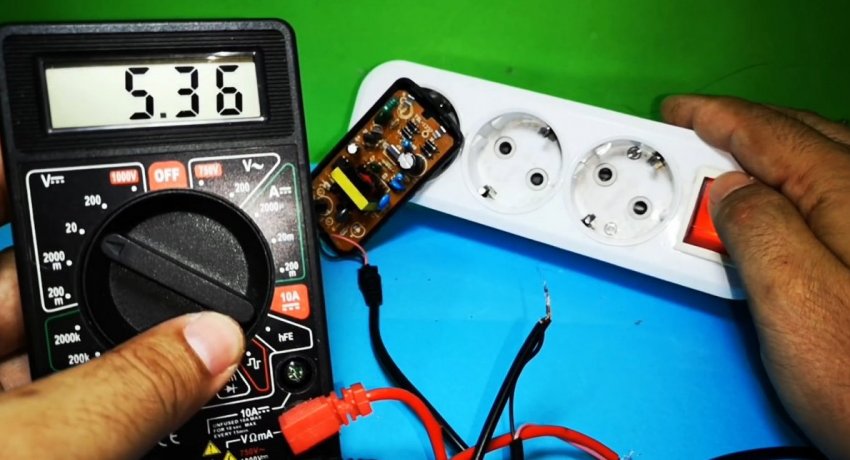

Предварительно можно включить блок в сеть и проверить, но конечно это лучше сделать заранее, пока крышка закрыта.

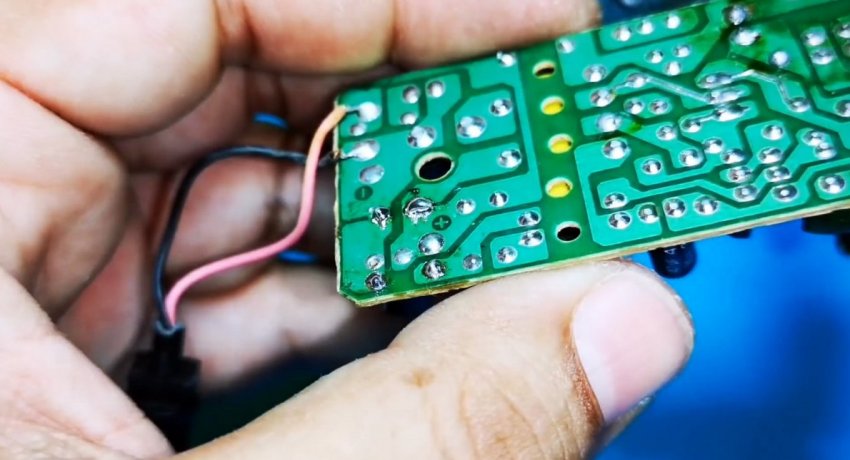

Выпаиваем стабилитрон и конденсатор.

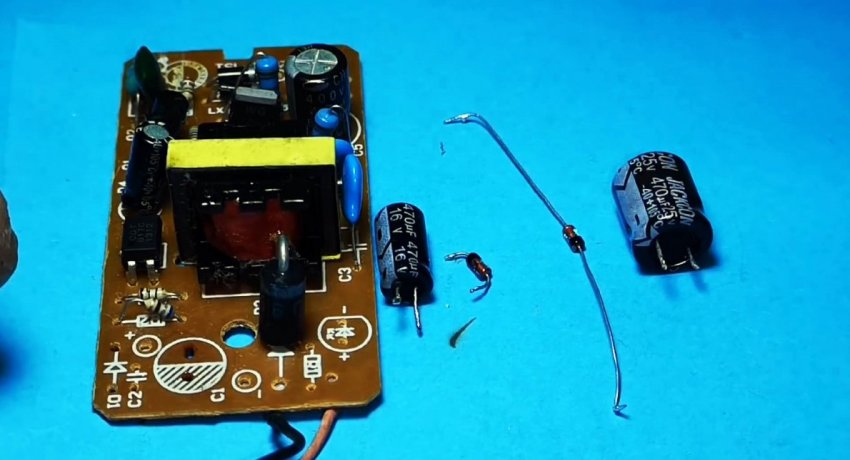

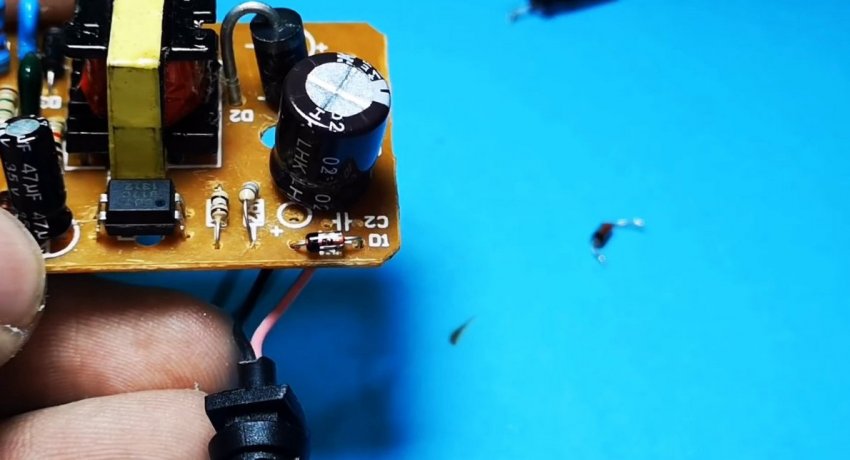

Вместо них впаиваем новые. Самое главное не ошибиться с полярностью.
Как все будет готово, можно проверять.

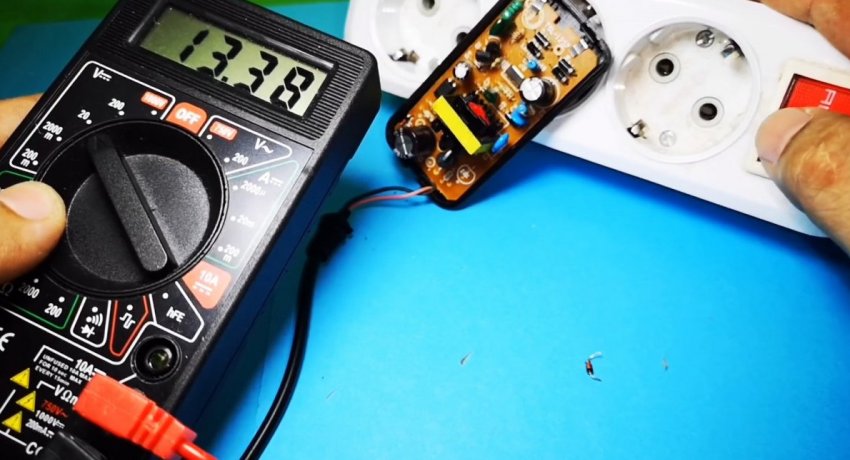

Получились немного завышенные значения. Можно попробовать подобрать стабилитрон на более низкое напряжение, но для этого блока и так сойдет. Так как там, где он будет использоваться, превышение на 1-2 Вольта совсем не критично.
Смотрите видео
Если у вас другой блок, скажем от ноутбука, и он построен по другой схеме, где используется микросхема-стабилизатор TTL431, и вы хотите поменять его напряжение, то читайте как это сделать тут - https://sdelaysam-svoimirukami.ru/6059-kak-izmenit-vyhodnoe-naprjazhenie-bloka-pitanija-noutbuka.html
