Как на основе энергосберегающей лампы сделать диммер - «Сделай сам»

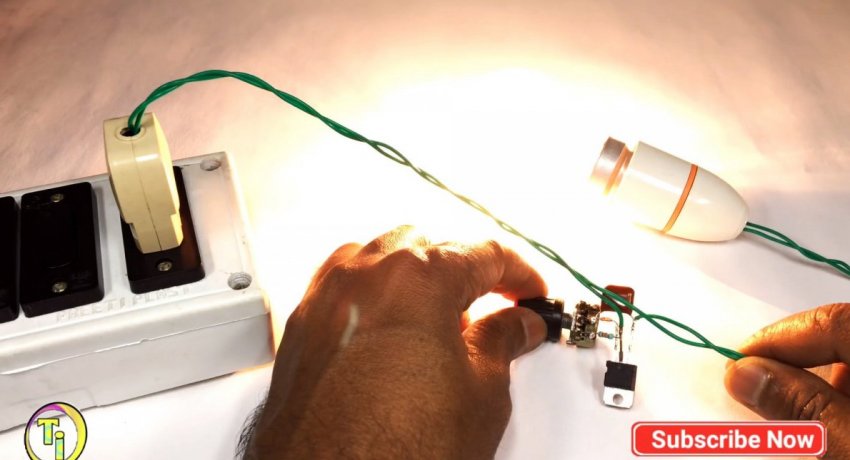

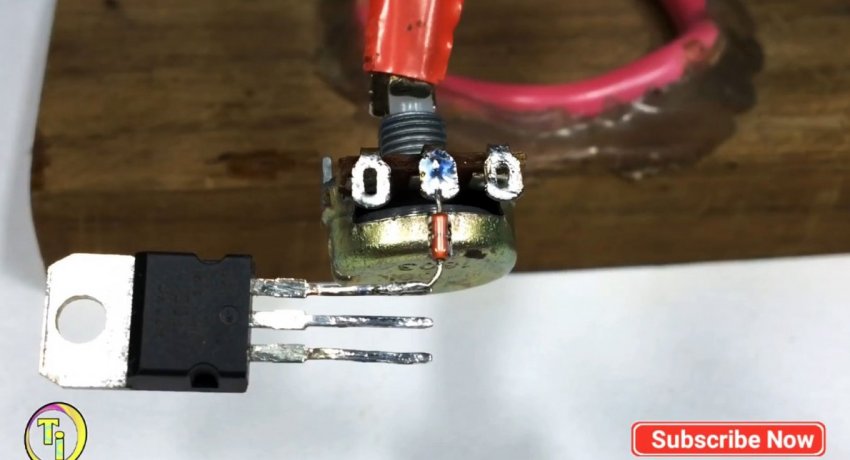

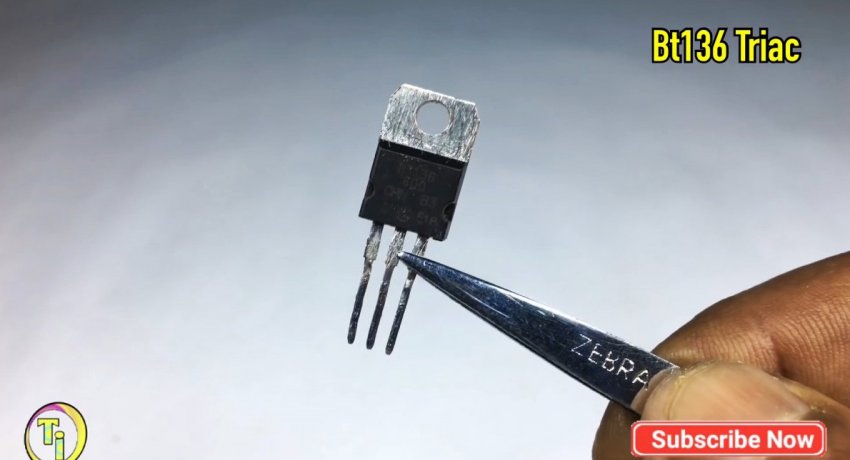

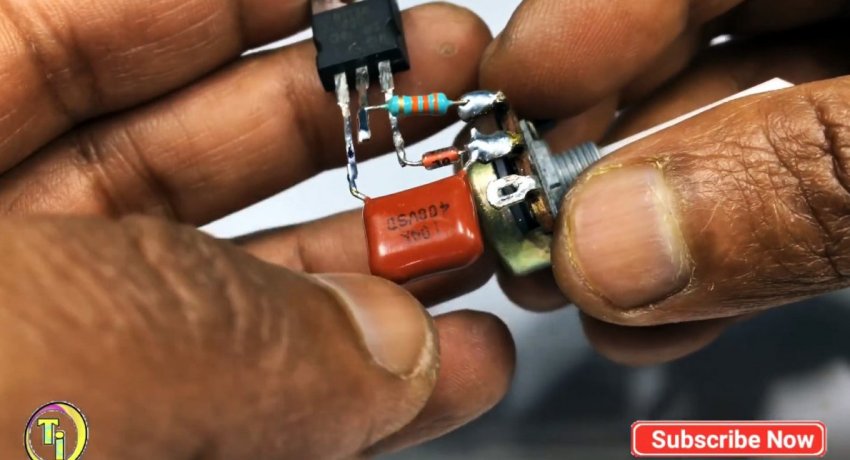

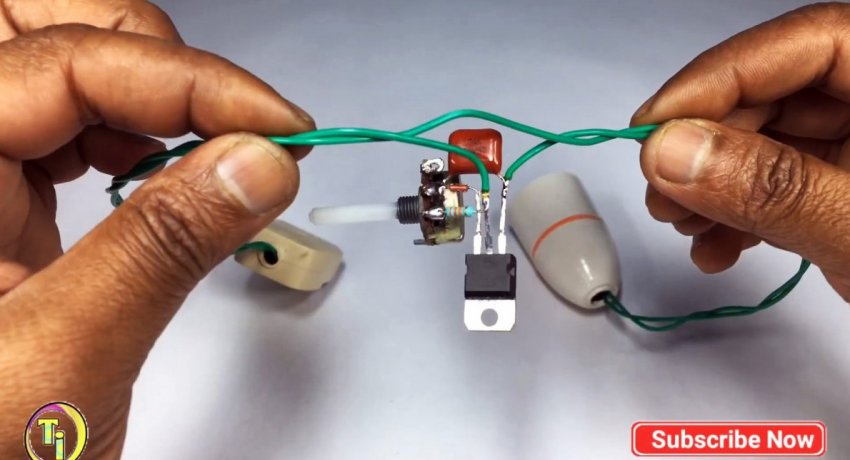

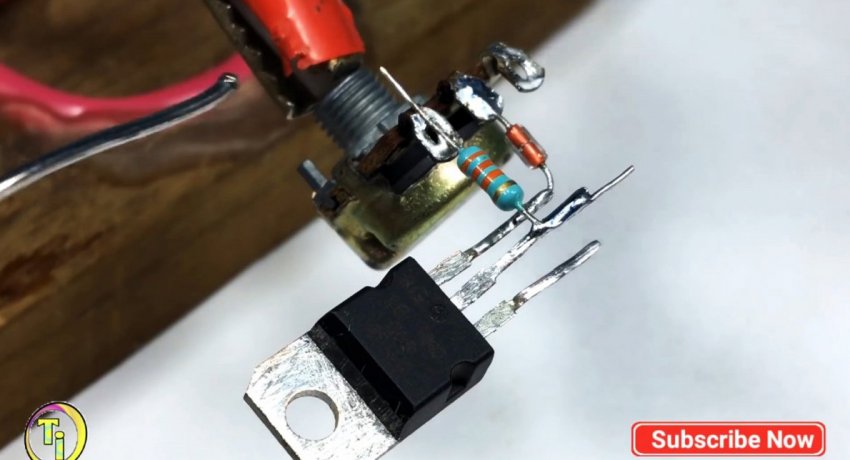

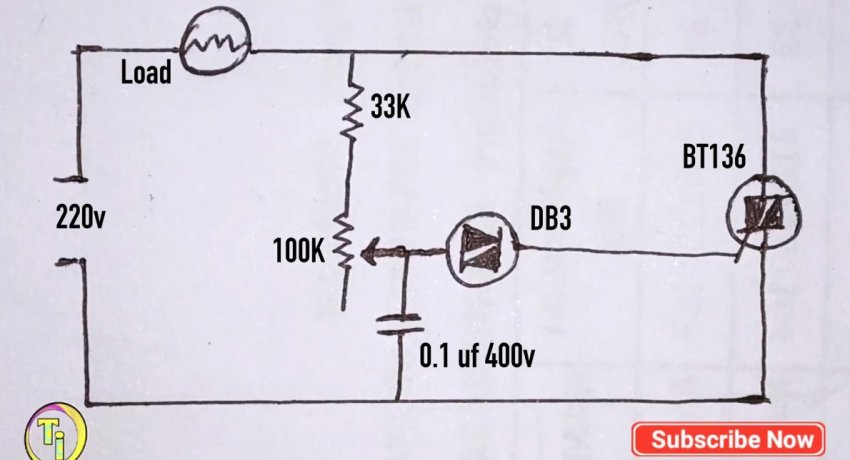

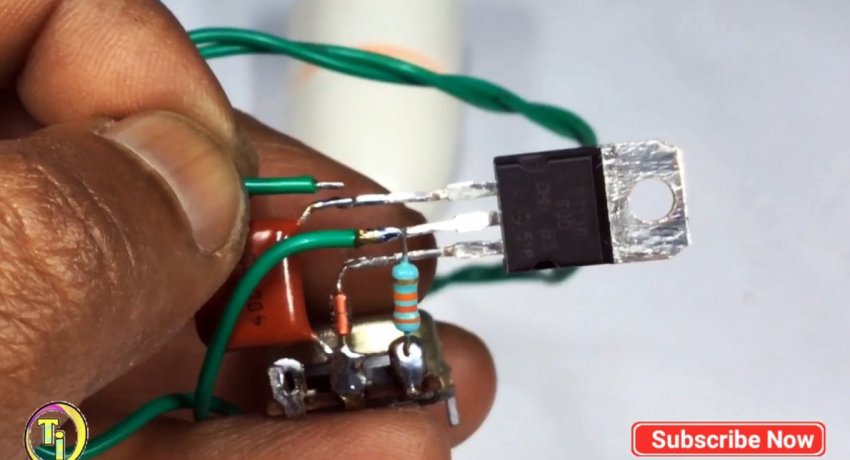

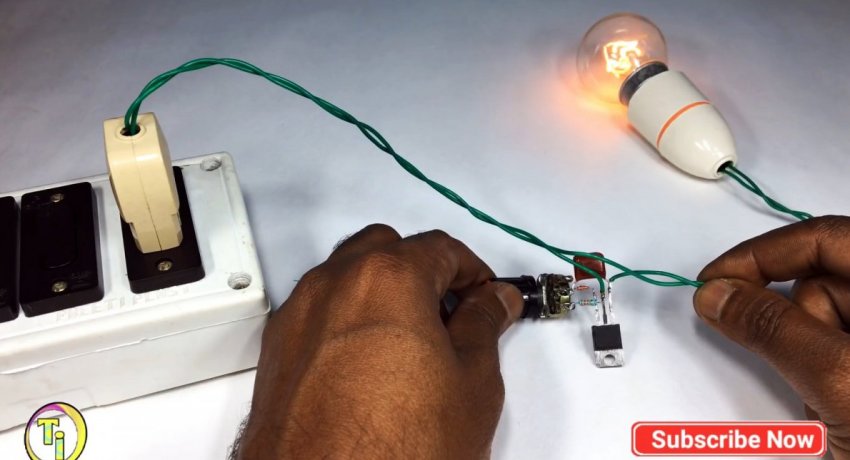

Вам понадобится всего 5 деталей чтобы собрать этот простой регулятор мощности. И регулировать, скажем, накал и температуру своего паяльника. У данного устройства может быть много предназначений. Он отлично работает с нагревательными приборами и может регулировать мощность до 2000 Вт, что явно не мало. Понадобится Симистор BT136 - http://ali.pub/5ae7fd Динистор DB3. Резистор 33 кОм. Резистор переменный 100 кОм. Конденсатор 400 В 0,1 мкФ. Большую часть деталей можно взять из платы от энергосберегающей платы. Выпаиваем динистор. Понадобится только найти симистор и переменный резистор. Схема диммера Схема устройства невероятно проста и основана на обрезке полуволн синусоидального сигнала. Симистор как бы открывается в определенный промежуток и пропускает часть полуволны. Как сделать простой диммер Соберем все быстро навесным монтажом. Припаиваем динистор к симистору и переменному резистору. Допаиваем резистор. И конденсатор. На этом диммер готов. Для проверки припаиваем его в разрыв цепи лампы накаливания. Проверка Плавно вращая движок резистора регулируем мощность накала спирали лампы. От минимума: До максимума: Данный диммер подходит только для нагревательных прибором: различных перчей с тенами, плиток, паяльников, ламп накаливания и тп. Регулировать им мощность электронных блоков и устройств, к сожалению, нельзя из-за специфики его работы. При управлении мощностью более 1 кВт симистор необходимо установить на радиатор. Смотрите видео
