Как сделать простейший диммер на 220 В - «Сделай сам»

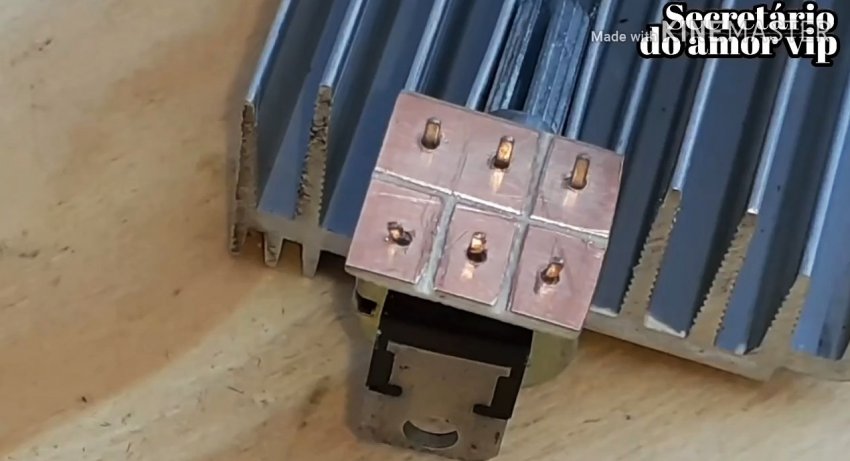

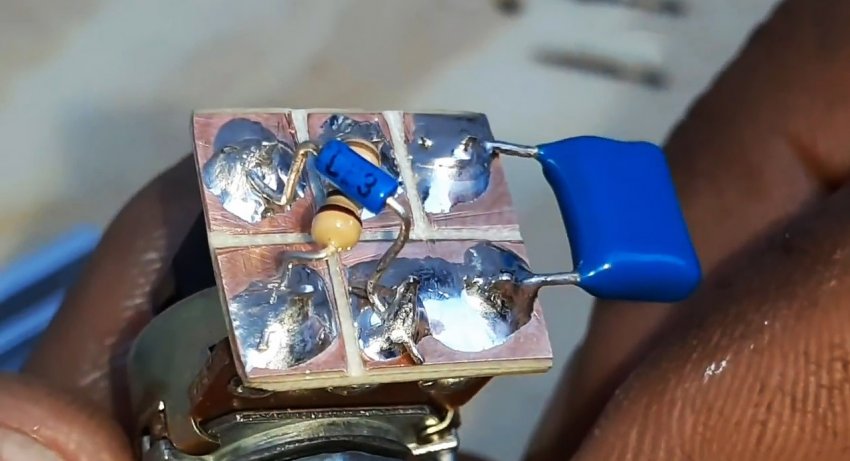

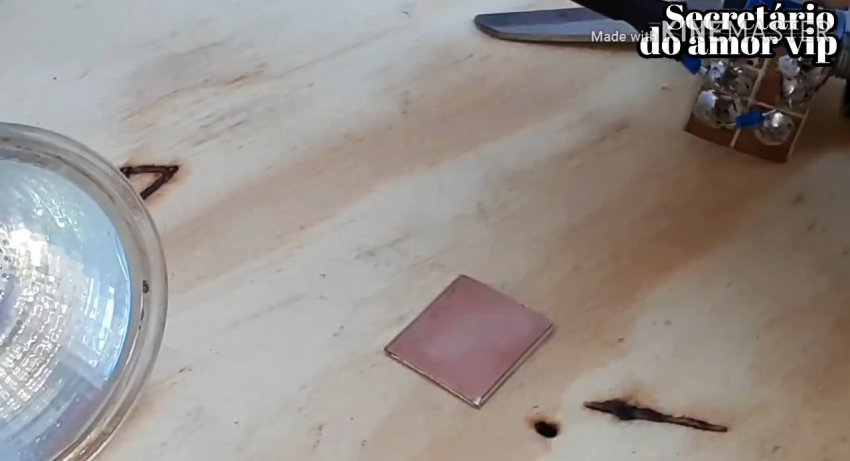

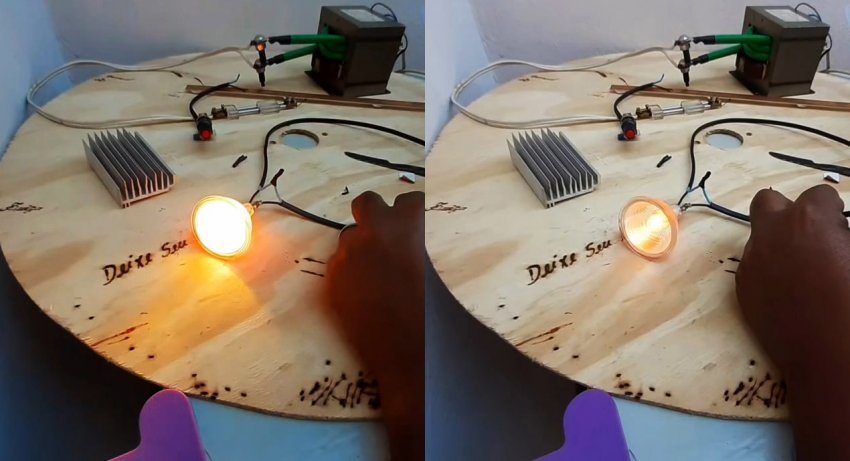

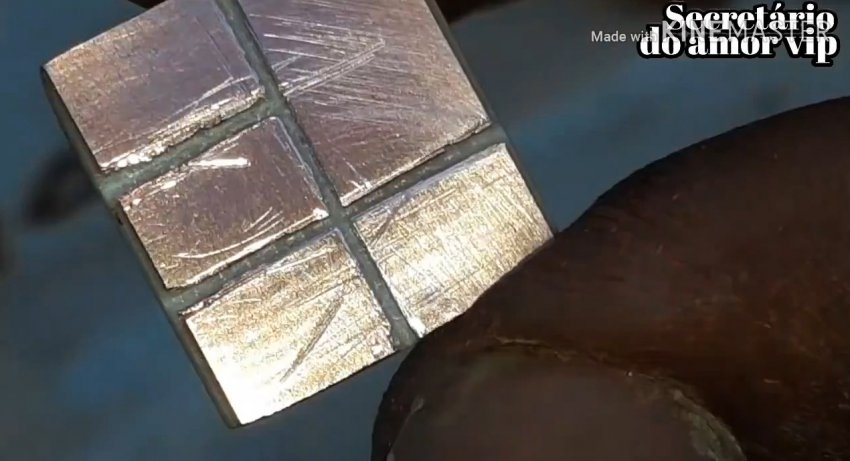

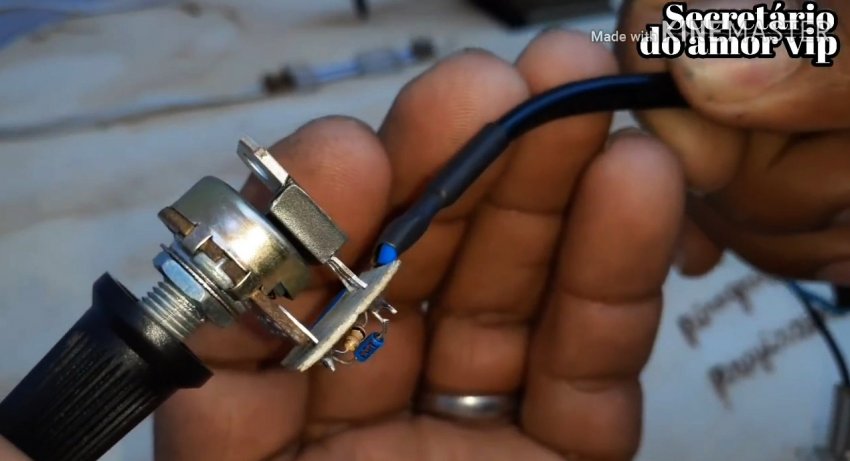

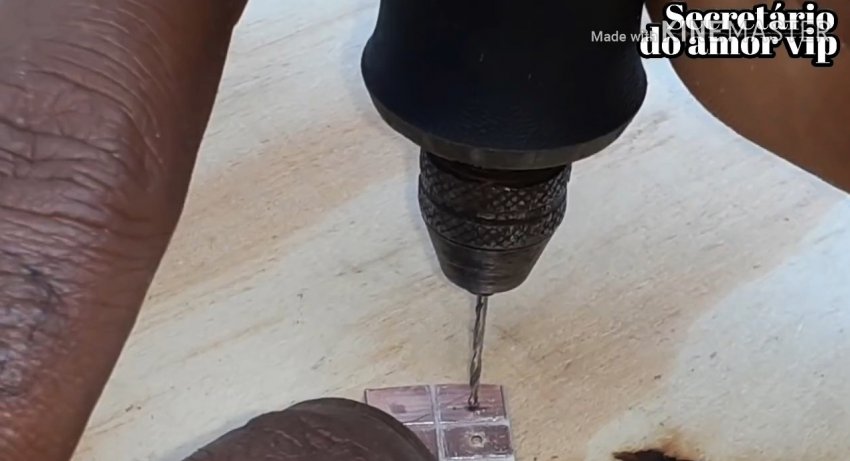

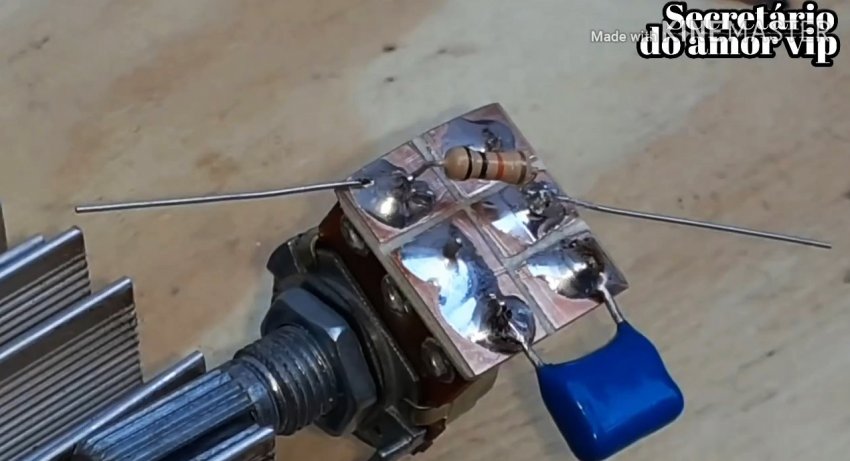

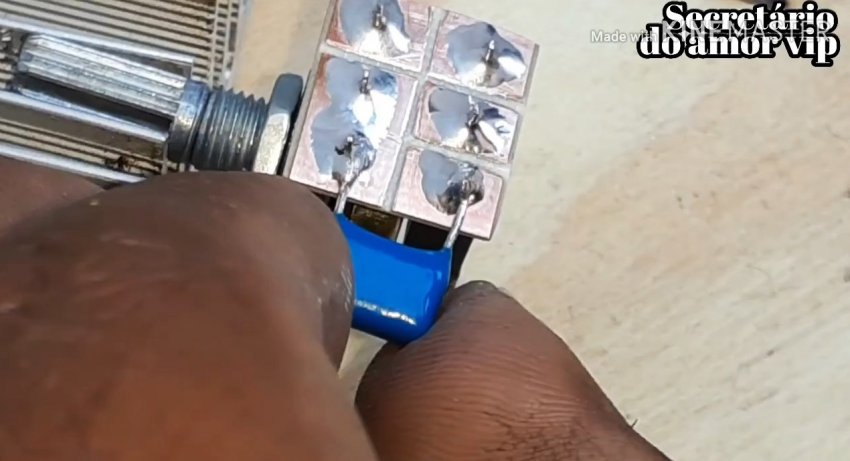

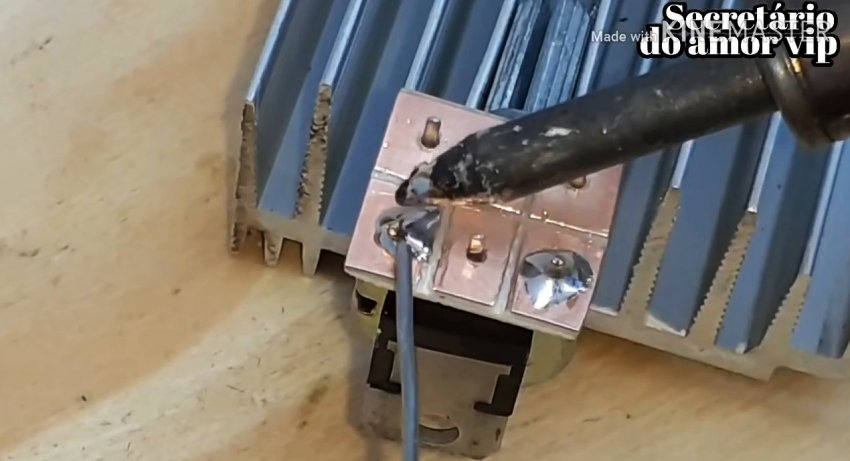

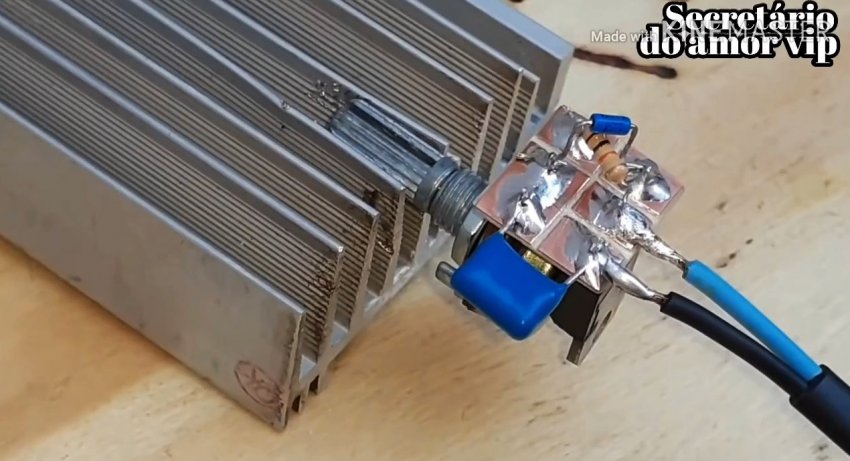

Схема диммера представлена на рисунке и включается последовательно в цепь нагрузки. Принцип работы основан на обрезке полуволн симистором. По приходу синусоиды он как бы открывается с замедлением и пропускает в зависимости от установки лишь части той или иной полуволны. Данным диммером можно регулировать и более низкое напряжение порядка 12 В при должном подборе резисторов. Изготовление простого диммера своими руками Из куска фольгированного текстолита вырезаем небольшой прямоугольник. Зачищаем медное покрытие металлической губкой для удаления окислов и лучшей пайки. При помощи ножовки, надфиля или напильника разрезаем фольгу на квадраты. Обратите внимание, что два из них соединены между собой. Сверлим 6 отверстий под симистор и потенциометр. Устанавливаем элементы и запаиваем. С боку припаиваем конденсатор. Припаиваем резистор. Обрезаем вывода резистора. Припаиваем динистор. Диммер почти готов. Осталось припаять провода для подключения в разрыв нагрузок. Получилась совсем маленькое, но очень полезное и мощное устройство. Проверка диммера в работе Пробуем регулировать яркость галогенной ламы. Все отлично и плавно. До 100 Вт мощности нагрузки симистор не обязательно устанавливать на радиатор. Теперь пробуем регулировать мощность трансформатора выжигателя. Диммер отлично справляется со своей работой. Вы же можете использовать данный регулятор, скажем, для своего паяльника и тп. Смотрите видео Как сделать простой диммер для управления светом со смартфона - https://sdelaysam-svoimirukami.ru/7236-kak-sdelat-prostoj-dimmer-dlja-upravlenija-svetom-so-smartfona-na-arduino.html
