Как из энергосберегающей лампы сделать простую мигалку на 220В без транзисторов - «Сделай сам»
Все просто. Через диод и ограничительный резистор заряжается конденсатор. Как только он зарядится до определенного уровня, откроется динистор и разрядит все напряжение на светодиод. Далее динистор закроется и цикл...
Все просто. Через диод и ограничительный резистор заряжается конденсатор. Как только он зарядится до определенного уровня, откроется динистор и разрядит все напряжение на светодиод. Далее динистор закроется и цикл повторится.

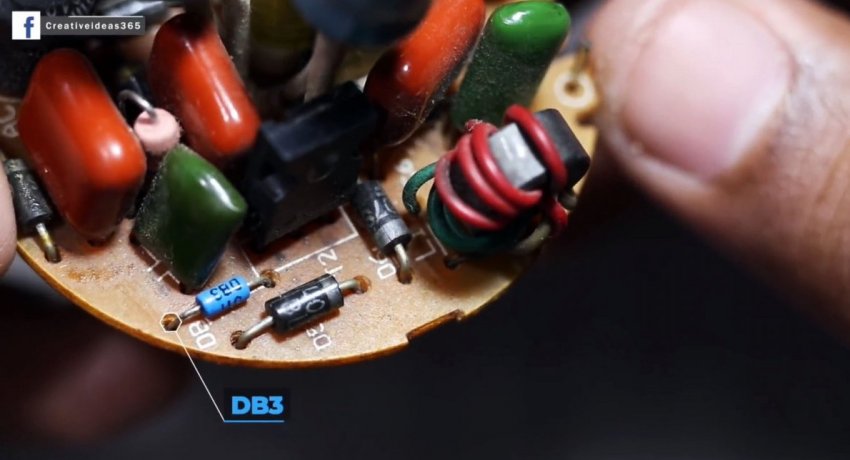

Берем плату лампы и находим динистор.

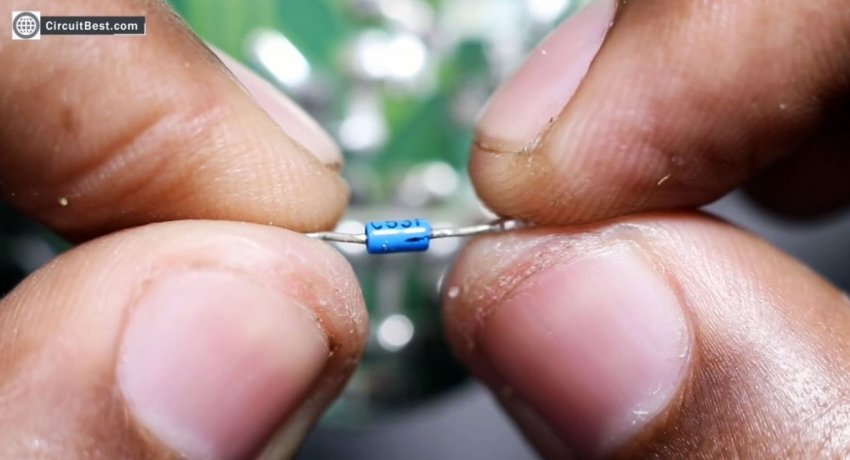

Выпаиваем.

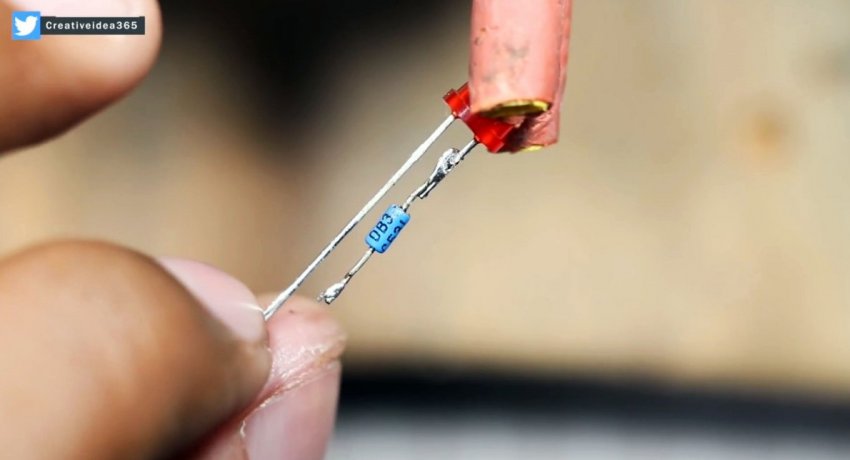

Припаиваем его к одному из выводом светодиода.

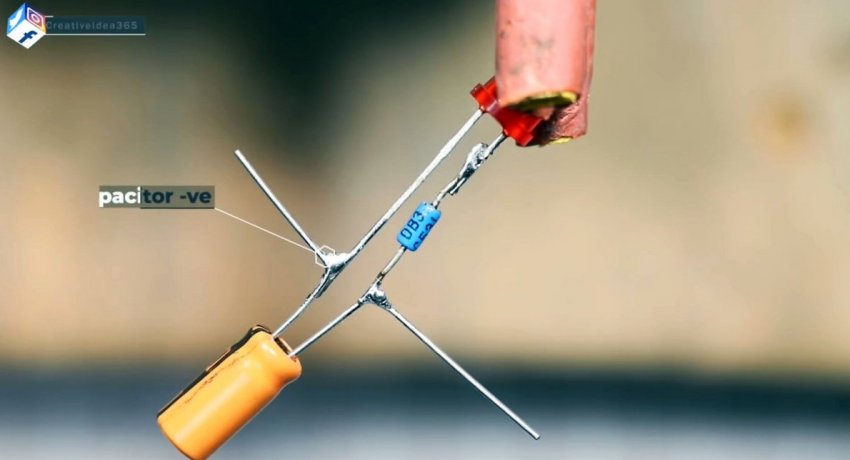

Далее припаиваем конденсатор согласно схемы.

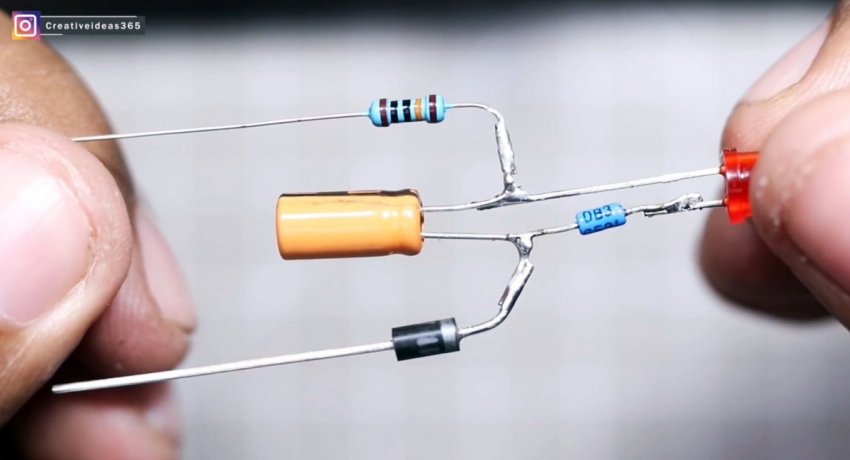

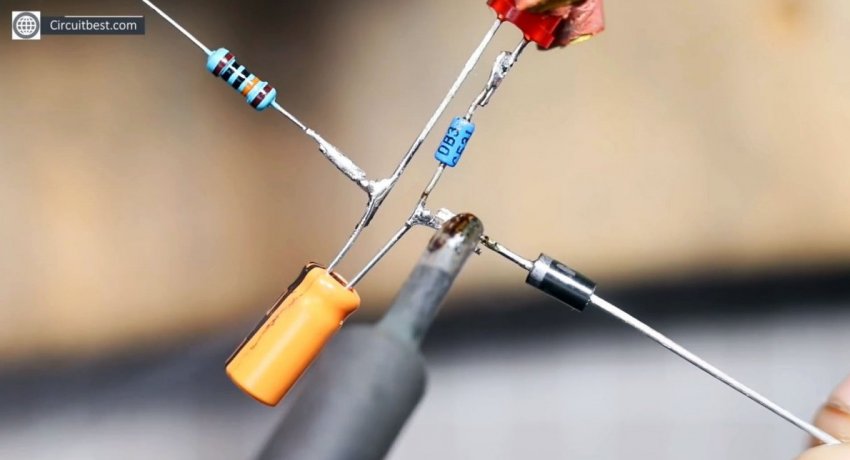

А затем и резистор с диодом.
Внимательно проверьте полярность всех зависимых элементов.

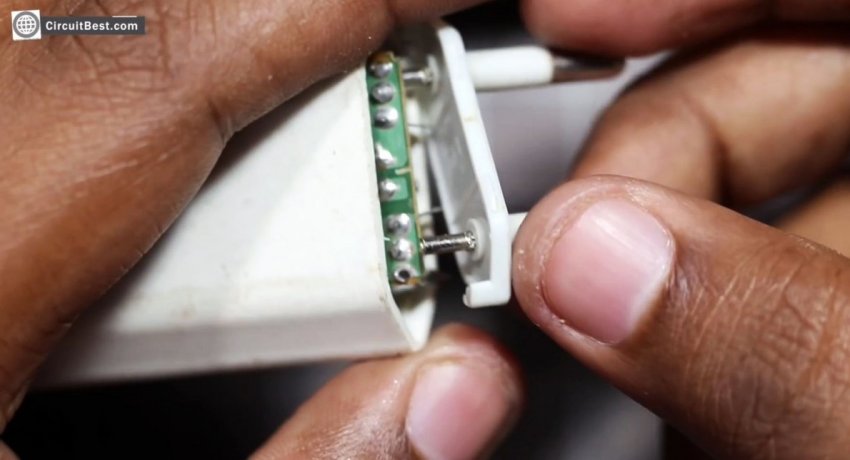

От ненужной зарядки позаимствуем вилку.

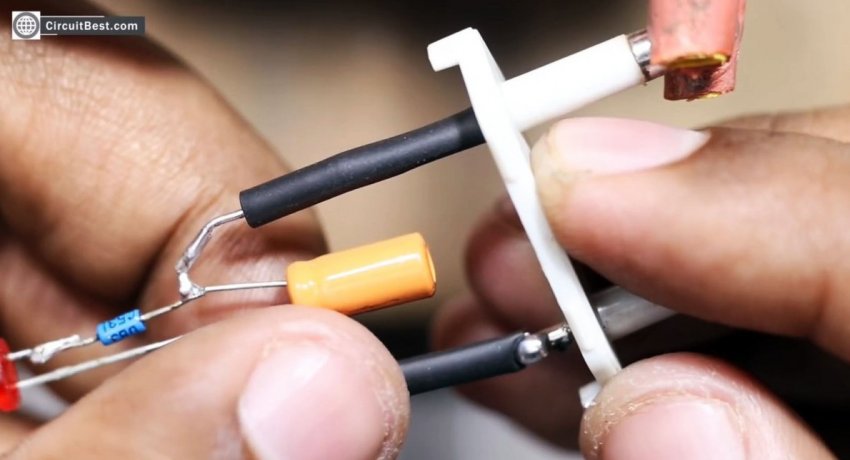

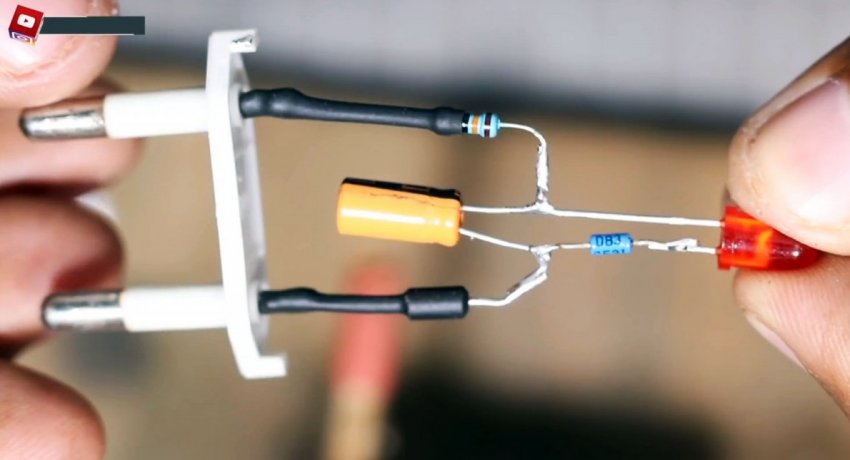

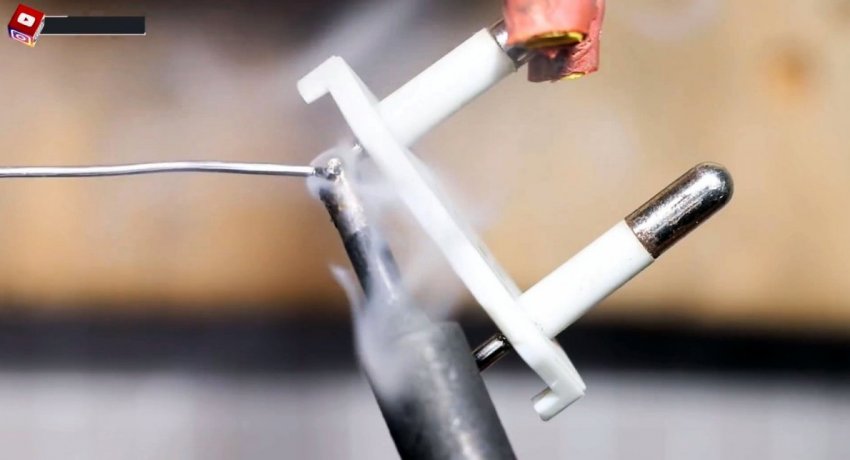

Припаяем в ней нашу мигалку.
Наденем термоусадку и обдуем феном.

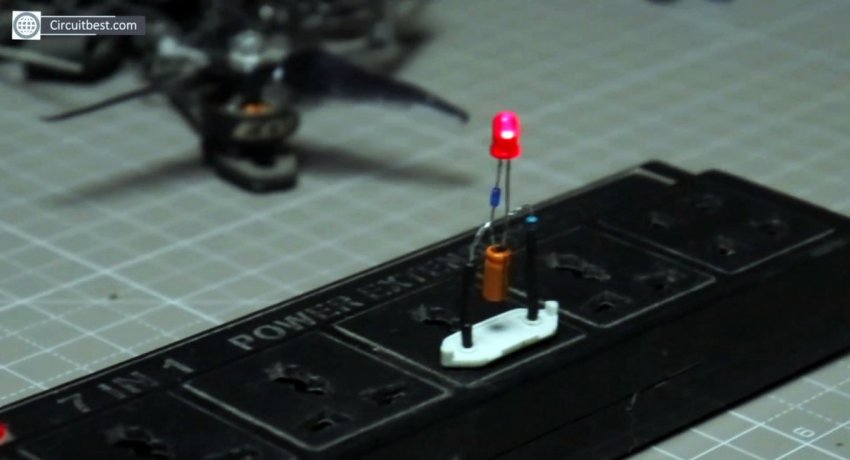

Подключим аккуратно к сети 220 В и проверим.
Все мигает.
Совет: такая мигалка может работать от любого напряжения: 5-300 В, главное правильно подобрать резистор. Если питать ее от постоянного напряжения, то диод из схемы можно удалить.
Смотрите видео
