Как сделать стабилитрон на нужное напряжение - «Сделай сам»

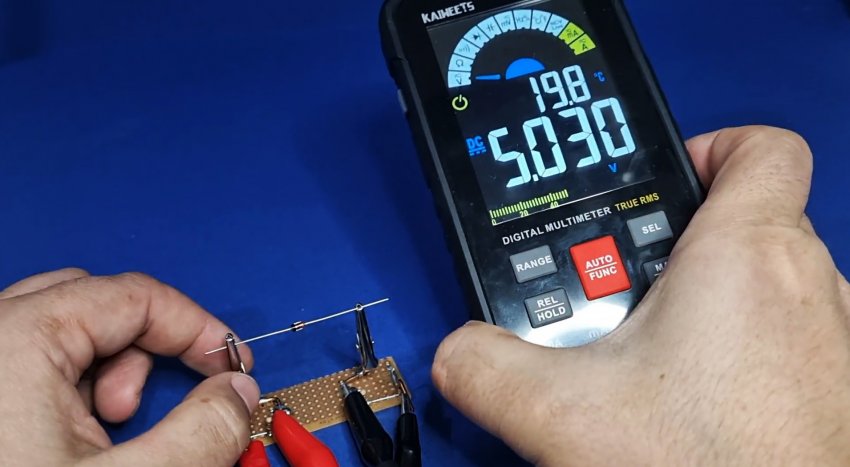

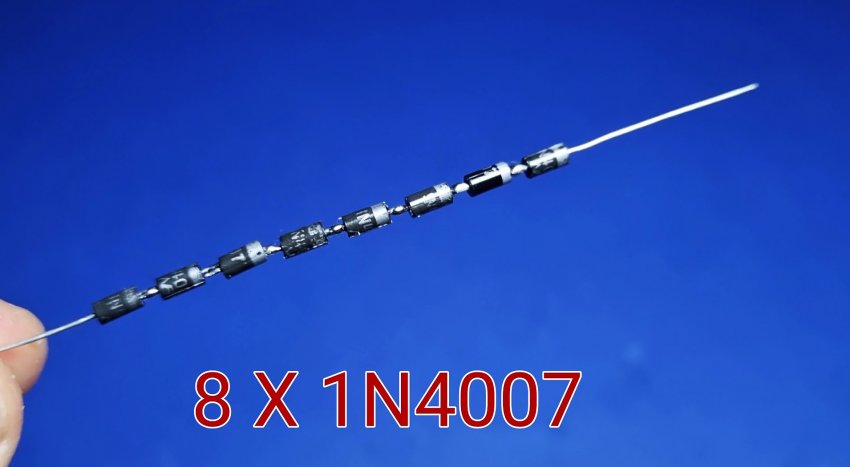

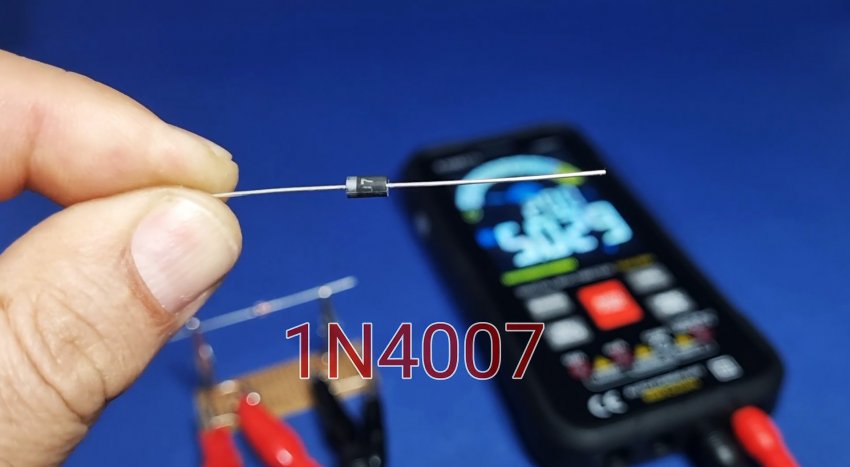

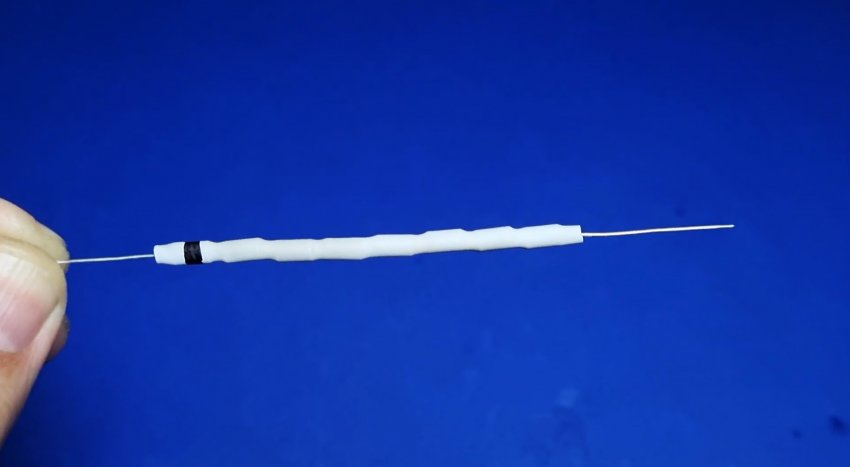

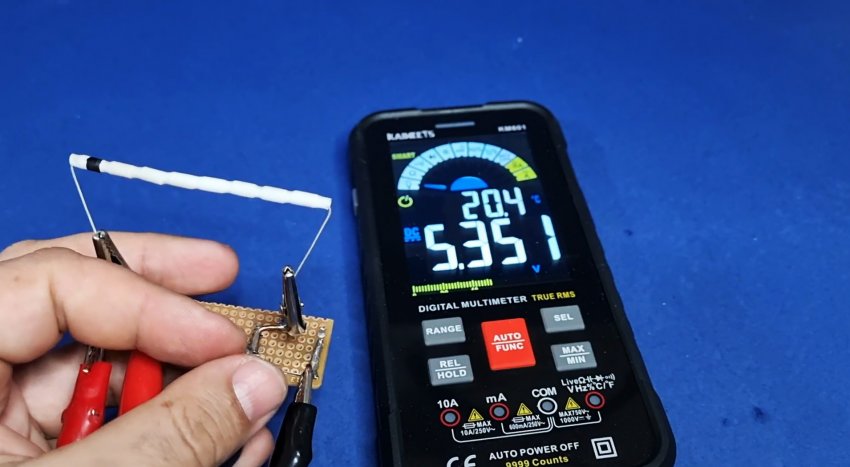

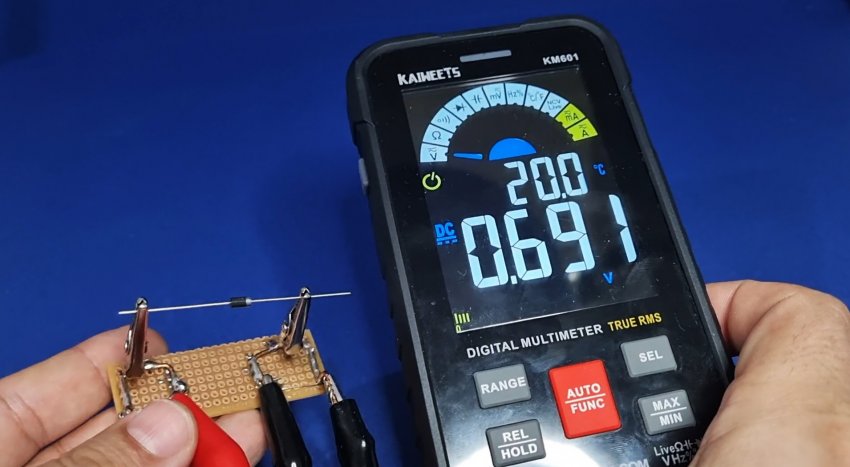

Понадобится Диоды 1N4007 - 8 штук. Термоусадочная трубка. Как самому сделать стабилитрон на любое напряжение Стабилитрон очень просто изготовить из набора любых выпрямительных диодов, включенных последовательно. Возьмем самый распространенный марки 1N4007. Проверяем на напряжение стабилизации (падения). В итоге получаем значение - 0,69 В. По сути это уже готовый стабилитрон на низкое напряжение. Получается, если включить последовательно 8 диодов, то общее напряжение стабилизации может быть примерно равно 5 В, что собственно говоря и нужно. Длинные вывода диодов откусываем и спаиваем их в единую цепь, анод к катоду. Надеваем термоусадочную трубку, обдуваем феном или пламенем зажигалки. Обязательно, не забываем обозначить катод полоской от маркера. Стабилитрон готов к работе. Напряжение стабилизации в итоге получилось 5,3 В. В большинстве случаев это отклонение будет некритичным. Ну а если нужно старого точно, то придется поподбирать детали с другими параметрами. Итог: Из диодов вполне реально сделать стабилизатор на нужное напряжение. Конечно коэффициент стабилизации по сравнению со стандартным изделием будет ниже, но зато можно менять напряжение в больших пределах. Это особенно хорошо когда необходимо подобрать напряжение стабилизации. При изготовлении такой сборки нужно обязательно использовать диоды одной марки и, по возможности, одного падения напряжения на каждом. Это повысит коэффициент стабилизации всего устройства. Смотрите видео Как сделать плату без утюга, нагрева и фоторезиста - https://sdelaysam-svoimirukami.ru/8314-kak-sdelat-platu-bez-utjuga-nagreva-i-fotorezista.html
