Как изменить выходное напряжение импульсного источника питания - «Сделай сам»

---

Блок выдает 24 В. Но справа от колодки подключения имеется подстроечный резистор, который позволяет в небольших пределах изменить выходное напряжение. Максимум до 27 В.

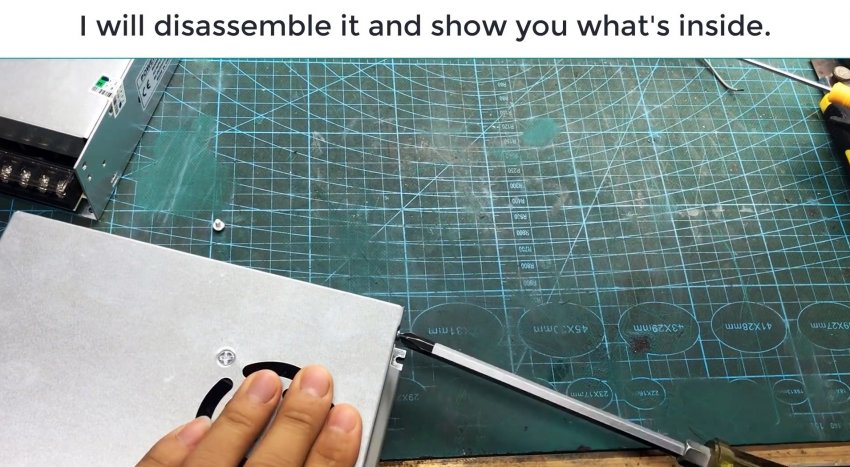

Разбираем металлический корпус.

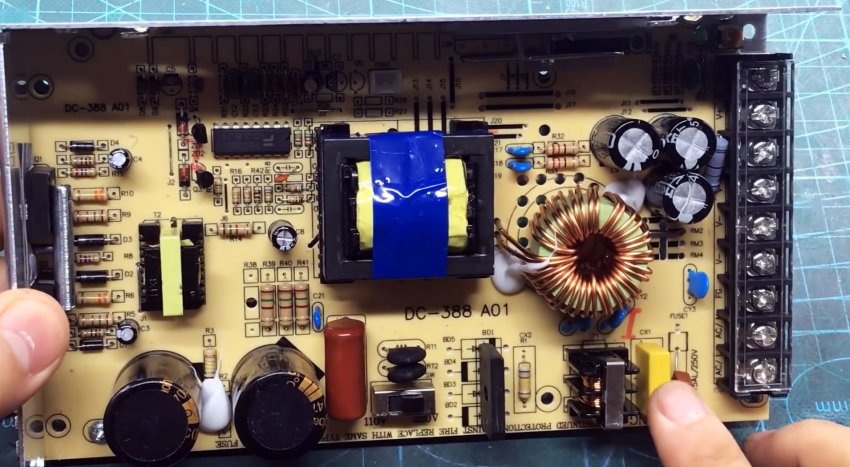

После открытой крышки перед нами предстает плата.

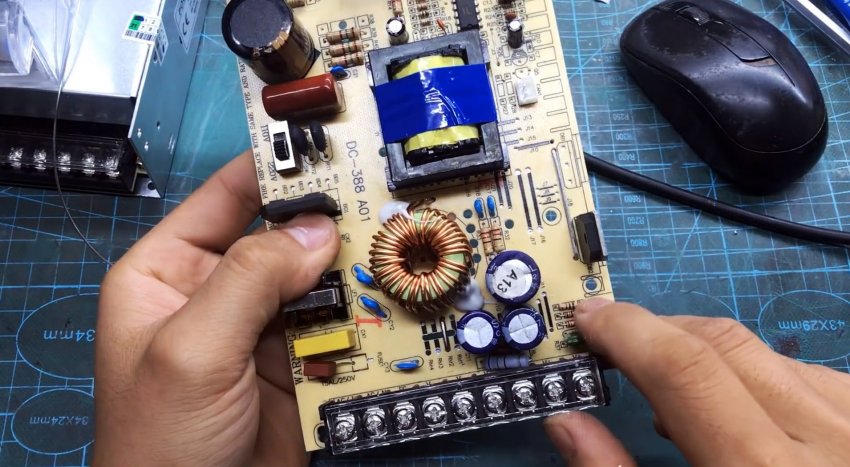

Все что нам нужно поменять находится в правом верхнем углу, это: выходные конденсаторы и резисторы в цепи обратной связи.

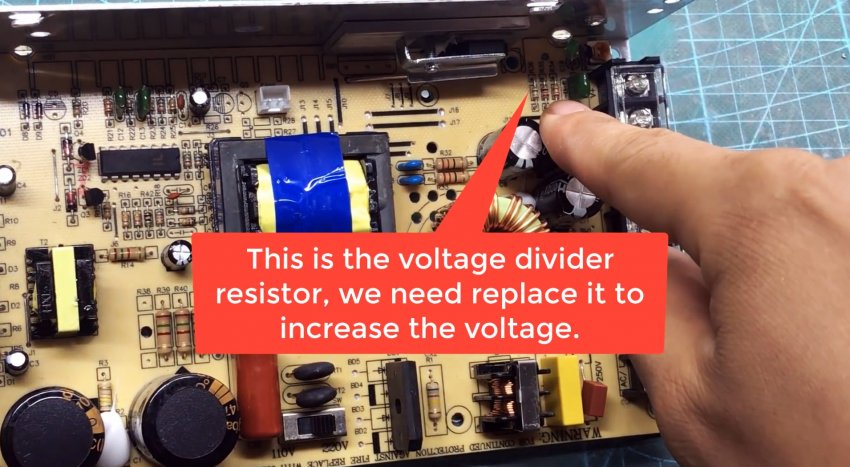

Резисторы в цепи обратной связи находятся вплотную с подстроечным резистором.

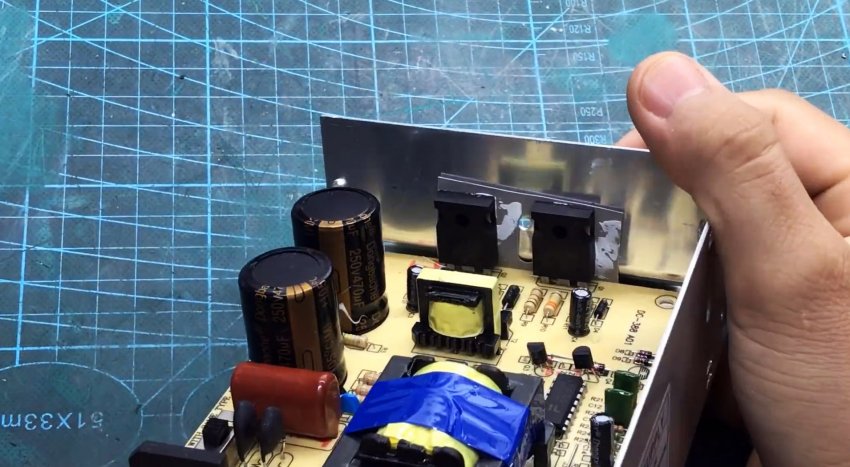

Продолжим разбирать блок, чтобы добраться до низа монтажной платы. Откручиваем силовые ключи.

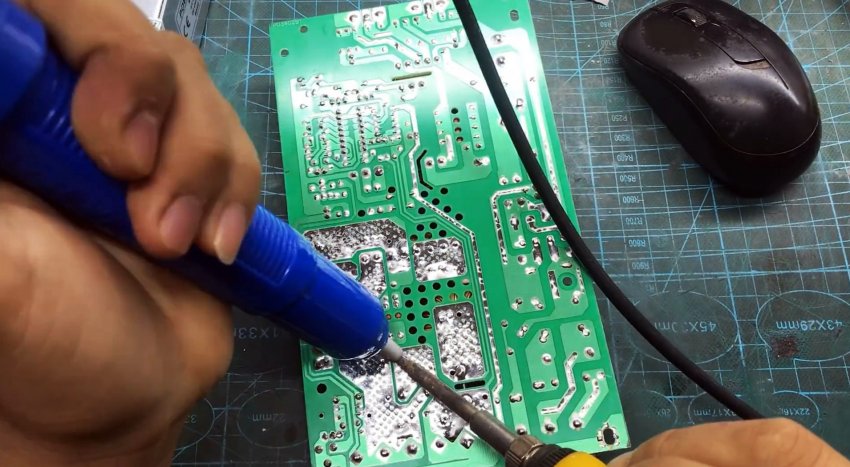

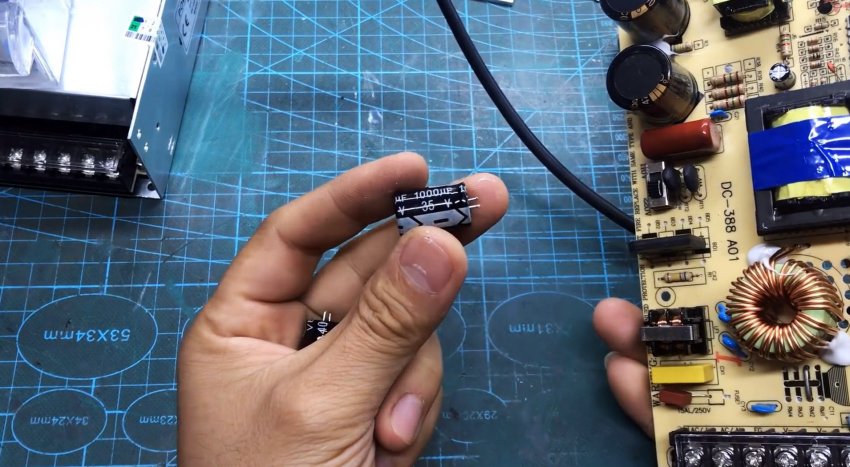

При помощи паяльника и оловоотсоса выпаиваем родные конденсаторы на 35 В.



Нет, если вам необходимо понизить напряжение, то трогать их естественно не надо. Заменить нужно, если напряжение у них работы меньше.

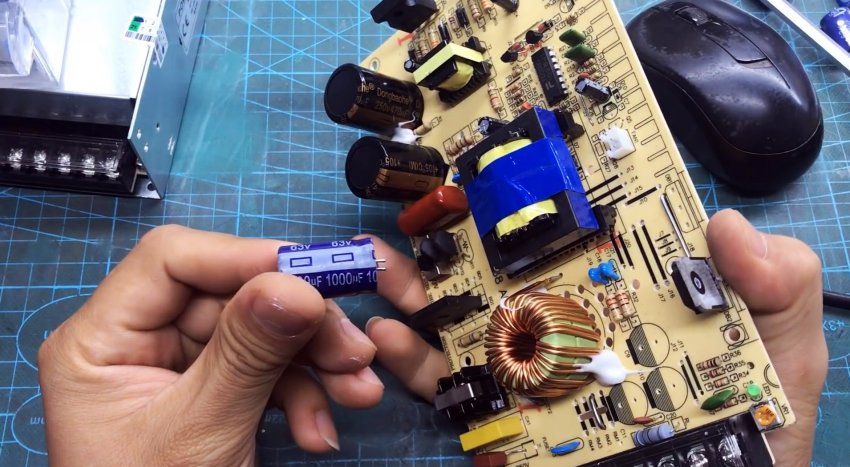

Впаиваем конденсаторы такой же емкости, но на напряжение 63 В.

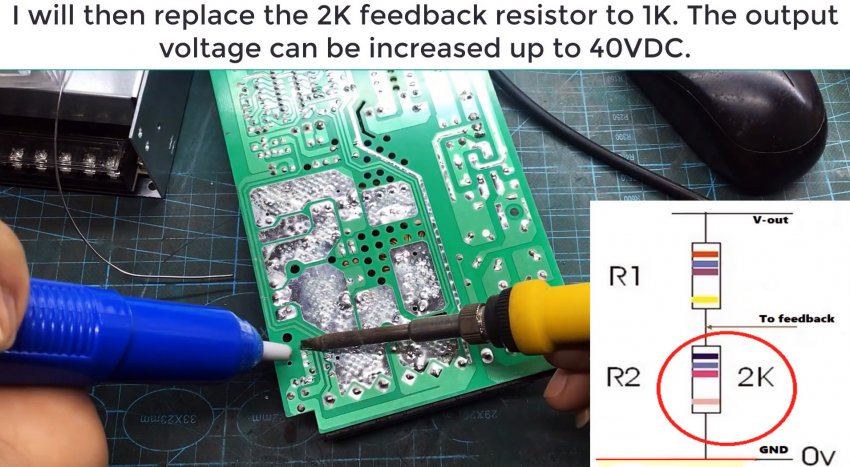

Чтобы повысить напряжение, нужно понизить делитель состоящий из резисторов. Заменим резистор 2 кОм на 1 кОм.


Вот и все! Проверим работу.

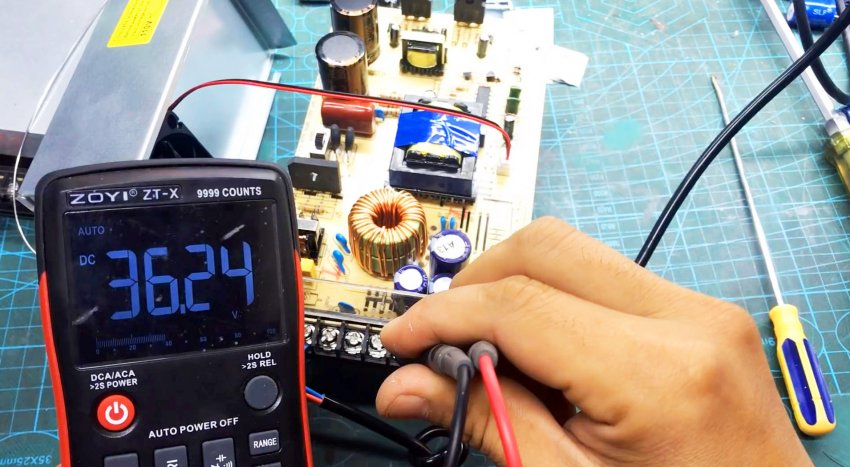

Подстроечным резистором добьемся нужного выходного напряжения, а именно 36 В.


Очень простая переделка. Также смотрите как можно изменить выходное напряжение блока питания ноутбука - https://sdelaysam-svoimirukami.ru/6059-kak-izmenit-vyhodnoe-naprjazhenie-bloka-pitanija-noutbuka.html
