Как сделать блок питания регулируемым 3-25 В - «Сделай сам»

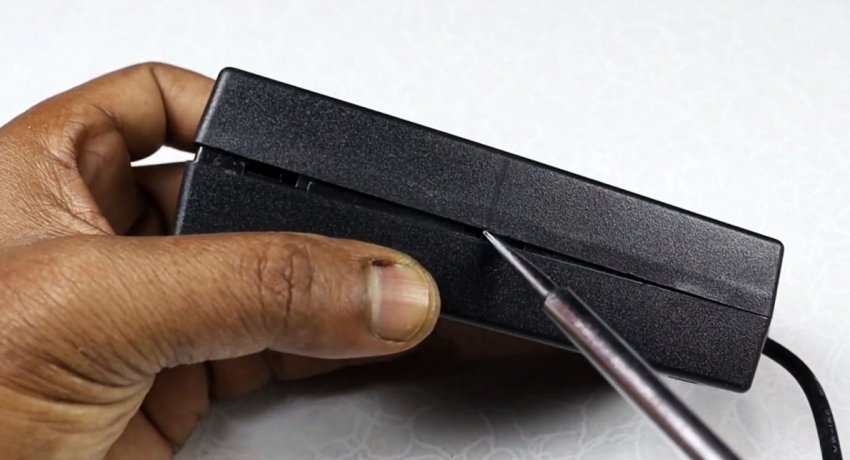

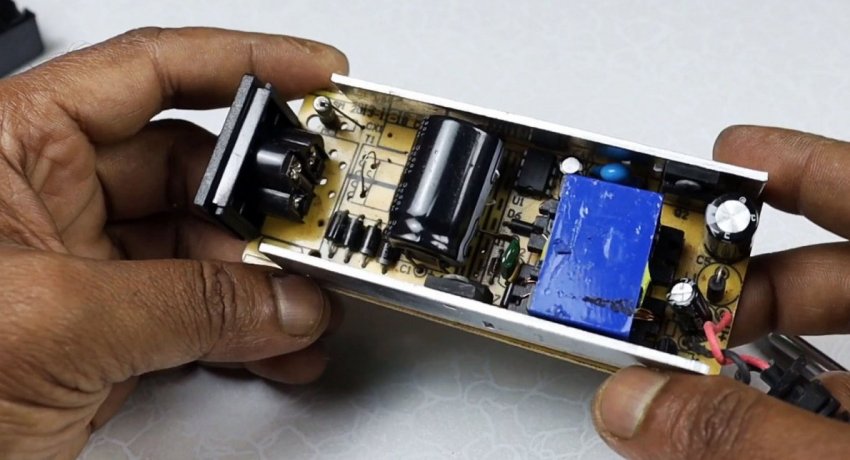

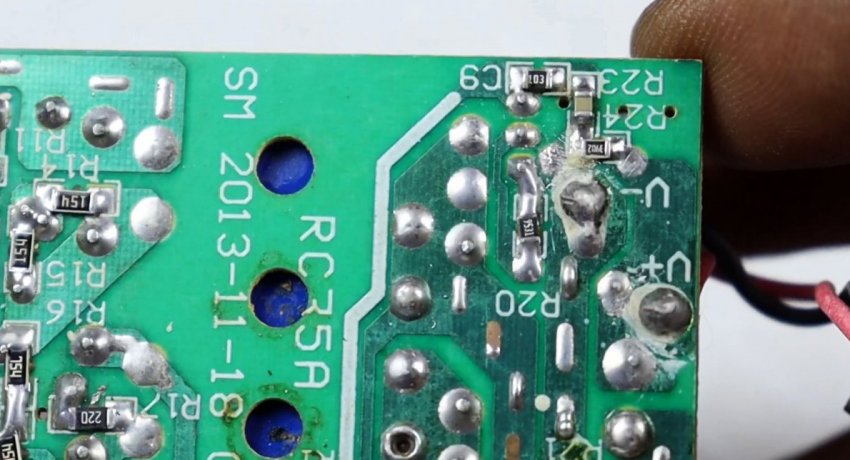

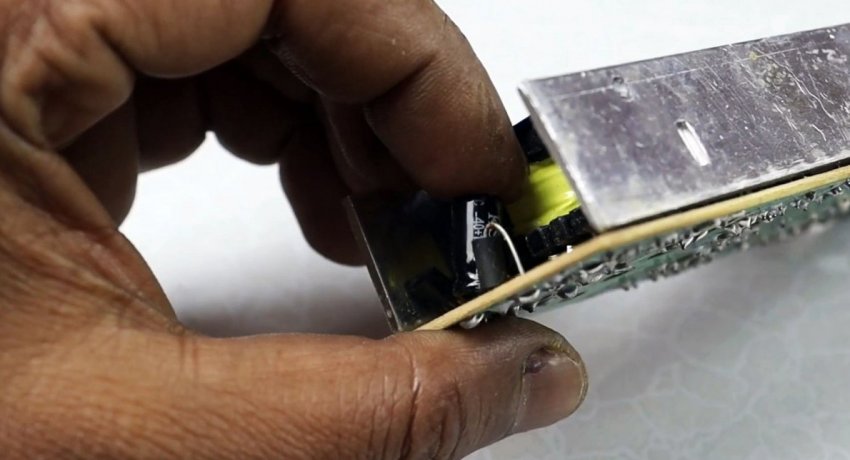

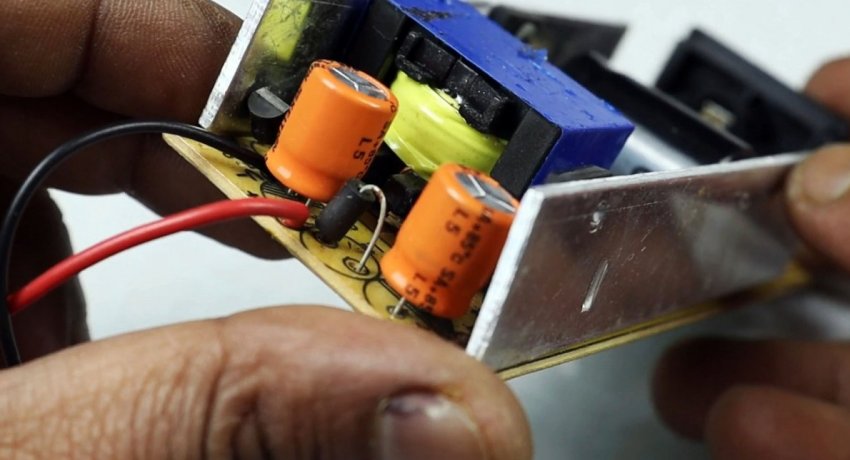

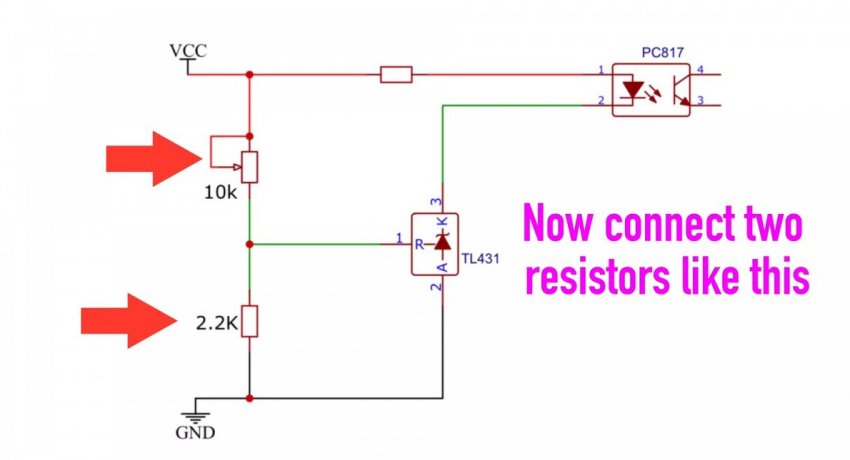

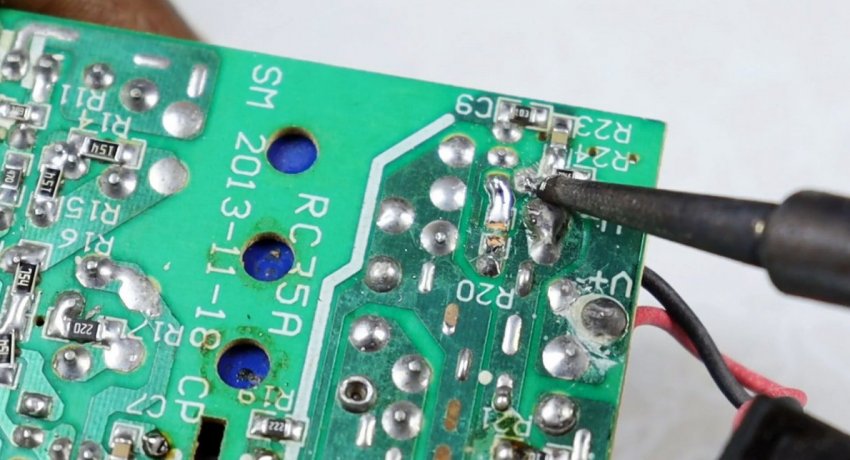

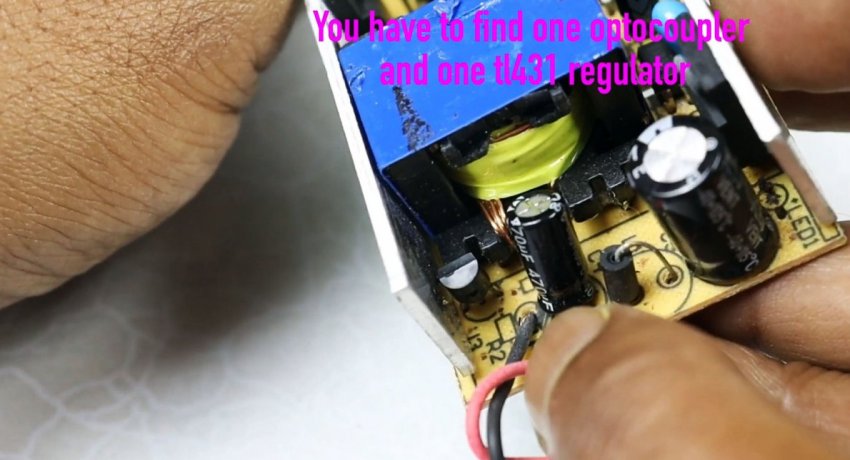

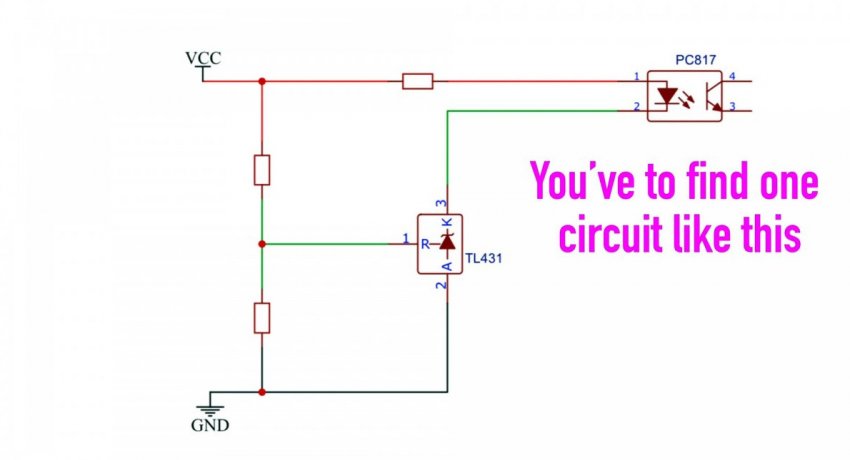

Вскрываем корпус блока при помощи отвертки. Конечно не все корпуса имеют защелки, если он склеен, то как его разобрать читайте тут - https://sdelaysam-svoimirukami.ru/5130-kak-razobrat-korpus-bloka-pitanija-ot-noutbuka.html Перед нами предстает вся плата импульсного источника питания. Все что левее синего трансформатора мы трогать не будем. Это высоковольтная часть и она нас не интересует. Справа, из нескольких элементов состоит низковольтная часть, вот ее то и будем дорабатывать. Схемы и теория доработки Блок имеет стабилизацию посредством обратной связи через оптрон. Этим оптроном управляет микросхема-стабилизатор TL431. Она имеет 3 вывода и внешне похожа на транзистор. Схема управления выглядит так: (Если у вас нет микросхемы TL431 в блоке, то возможно стабилизация достигается применением стабилитрона. Как доработать такой блок читайте тут - https://sdelaysam-svoimirukami.ru/7039-kak-povysit-naprjazhenie-bloka-pitanija-s-5-do-12-volt.html) Один резистор в цепи оптрона ограничивающий, другие два делители на выходе микросхемы. Сзади платы эти резисторы отчетливо видны. То есть, если менять коэффициент деления на входе микросхемы, то соответственно будет и меняться выходное напряжение на выходе блока питания. Чтобы это сделать необходимо заменить один резистор, а вместо другого подключить переменный. Примерно вот так: Выпаиваем резисторы делителя. Обязательно нужно заменить выходные конденсаторы на другие с более высоким рабочим напряжением. Также выпаиваем их. Запаиваем новые. Припаиваем резистор 2,2 кОм, согласно схемы доработки. Берем переменный резистор, припаиваем к нему провода. Припаиваем провода к плате вместо чип резистора. Теперь, очень осторожно, включаем блок в сеть и проверяем работу. К выходу подключим мультиметр. Если все работает исправно, то собираем корпус. Так как в корпусе нет дополнительного места, вынесем резистор за пределы, приклеив его с боку на клей. Проверяем под нагрузкой. Источник хорошо регулируется и выдает напряжение в промежутке 3,4-21,5 В. Все работает исправно. Пару слов о технике безопасности Перед разборкой блока, если вы его только отключили от сети, обязательно подождите пару минут, пока все внутренние емкости разрядятся. Напряжение на выходе, при максимальном положении переменного резистора, не должно превышать 25 В, так как выходные конденсаторы могут выйти из строя. Чтобы уменьшить регулируемое напряжение, увеличьте сопротивление резистора 2,2 кОм. Смотрите видео
