Простой блок питания на 3 напряжения - «Сделай сам»

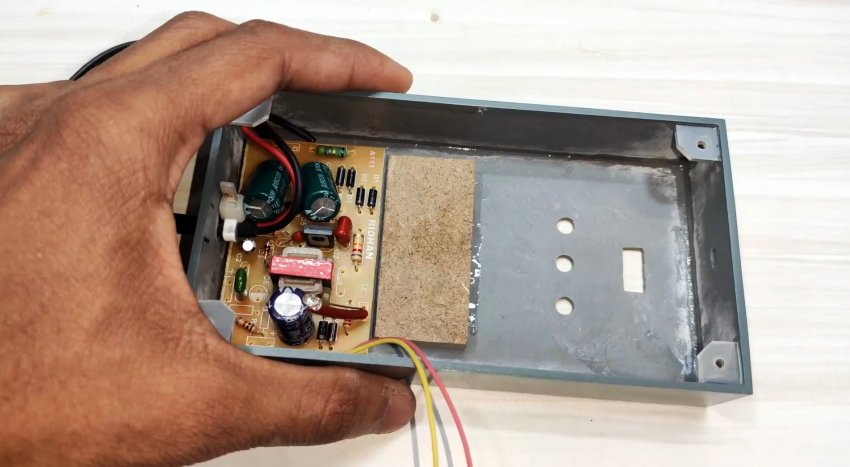

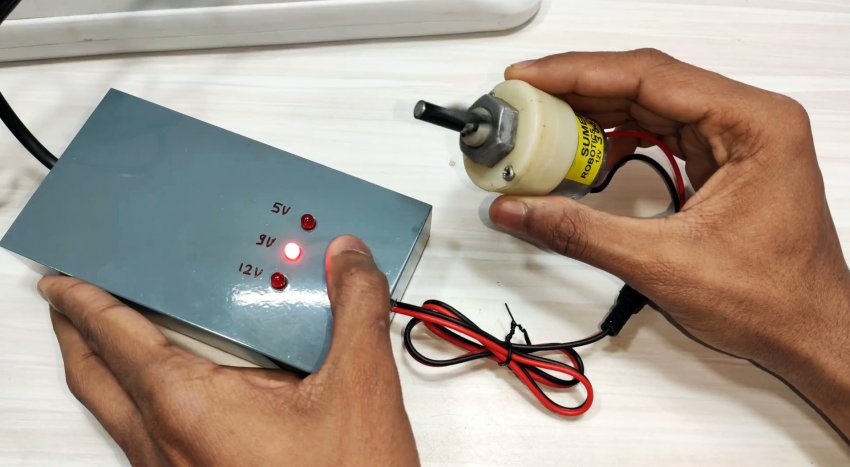

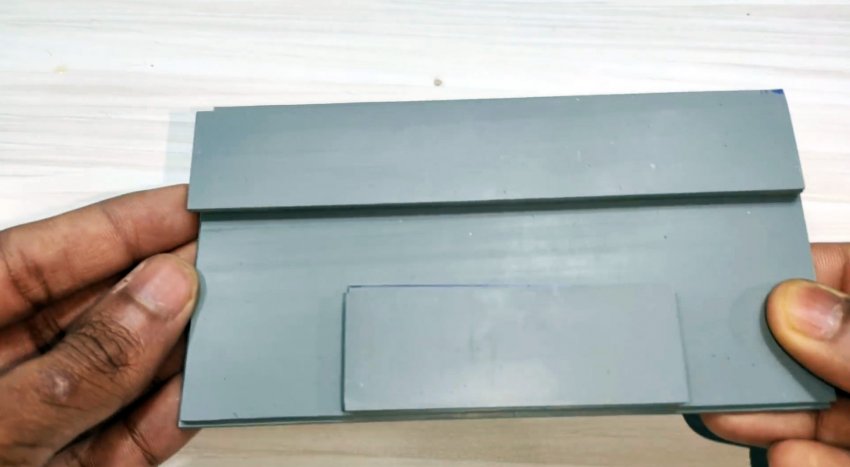

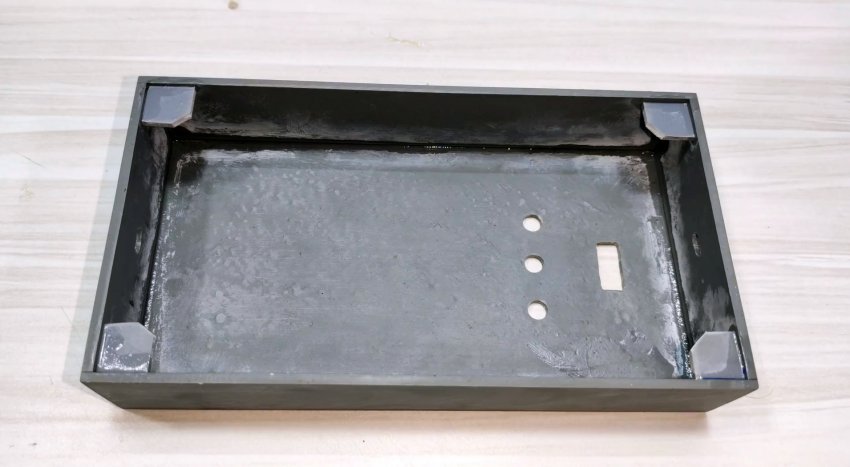

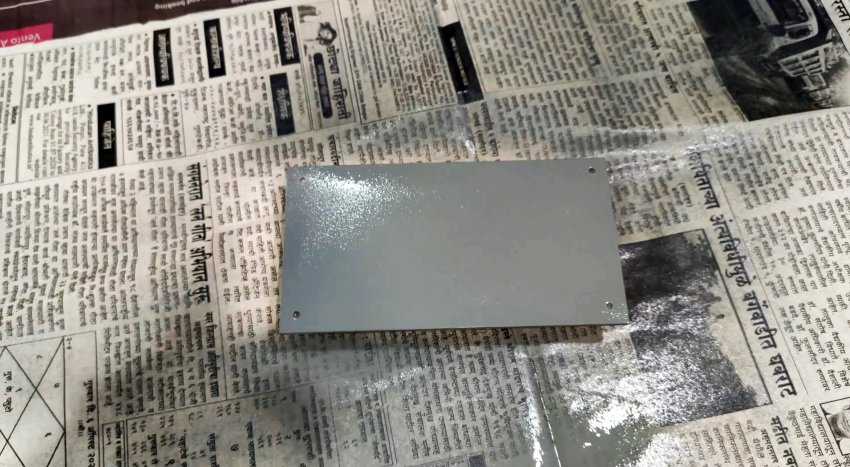

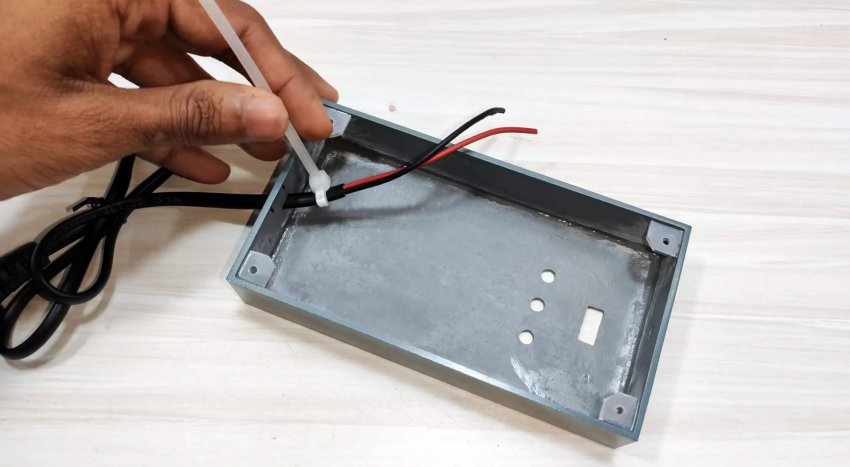

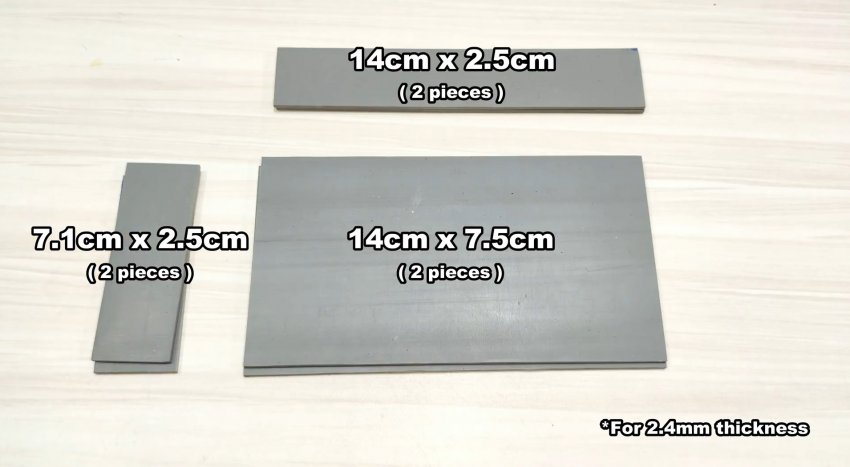

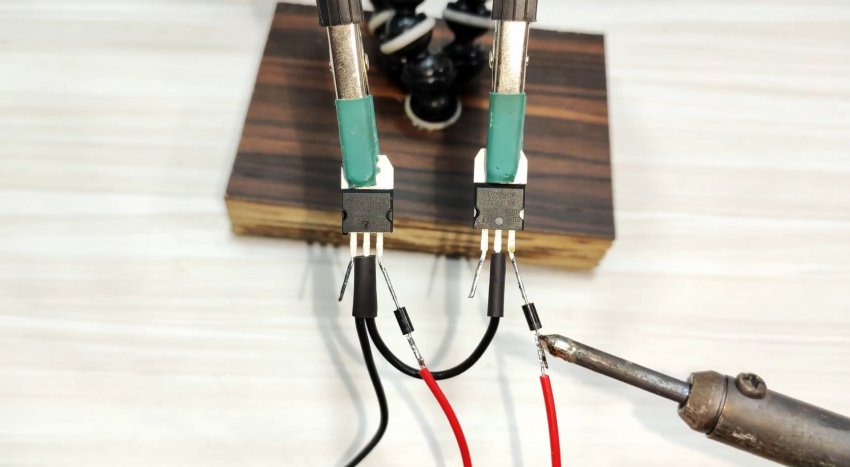

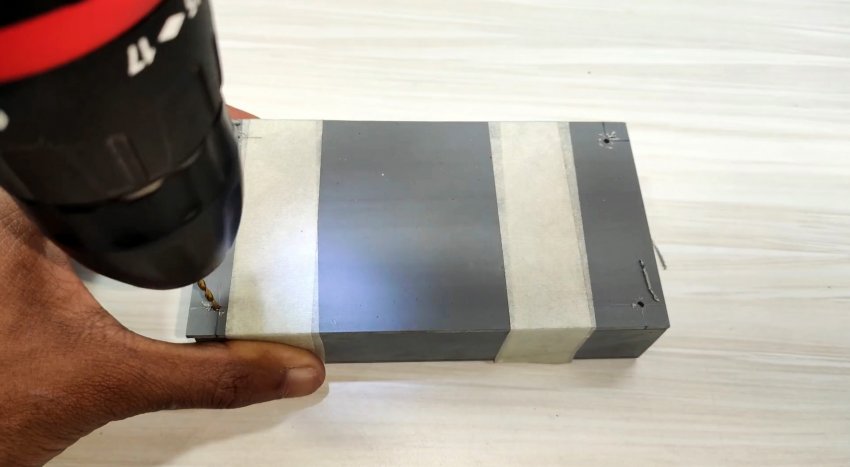

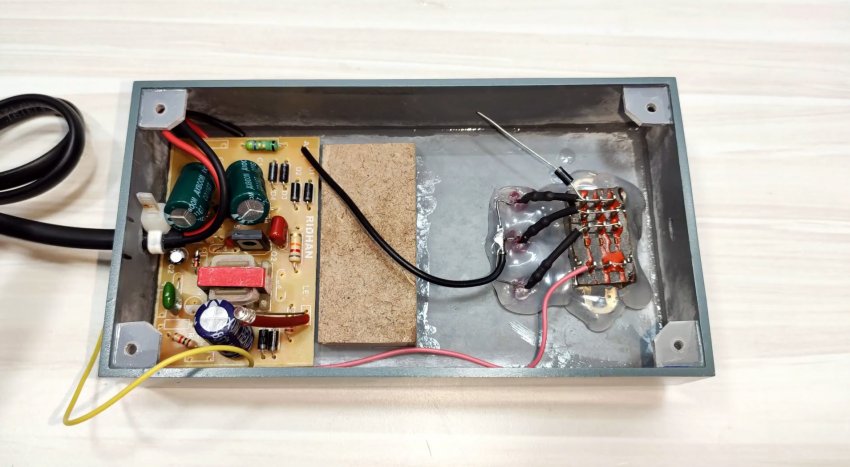

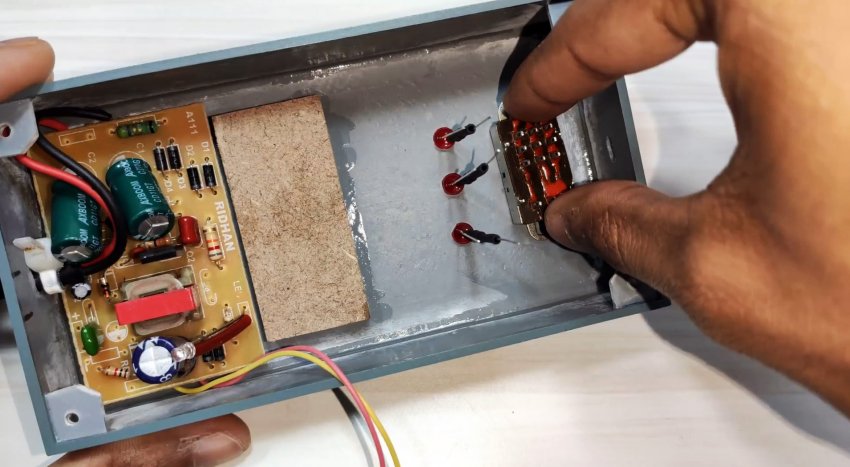

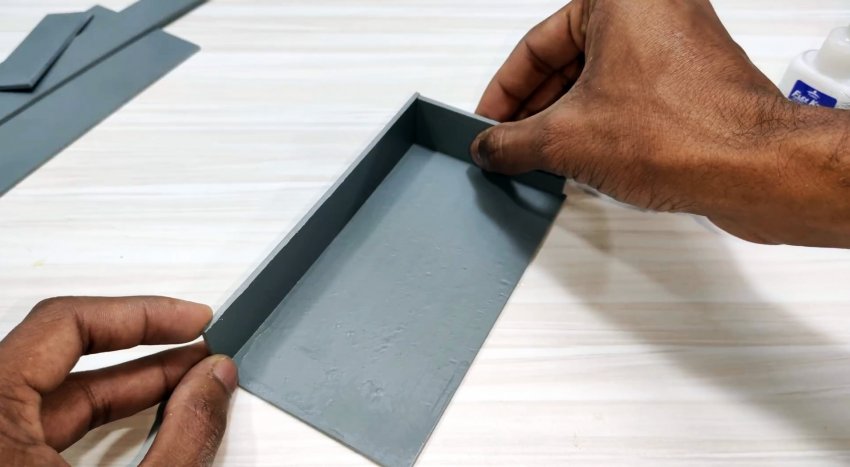

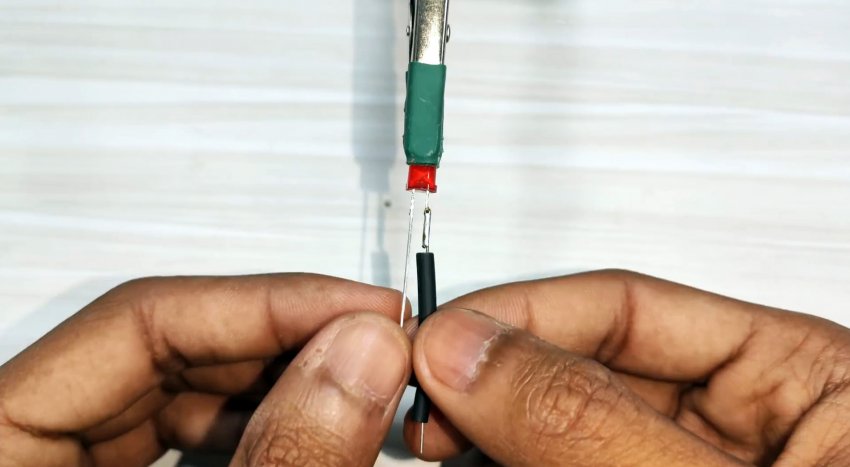

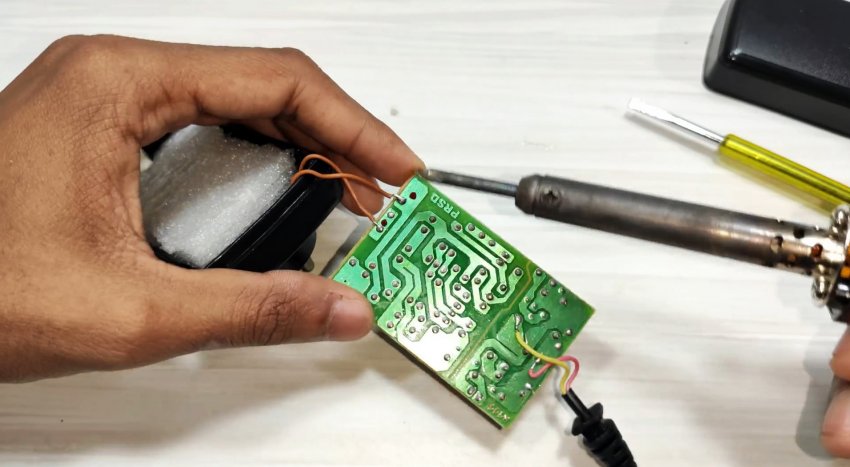

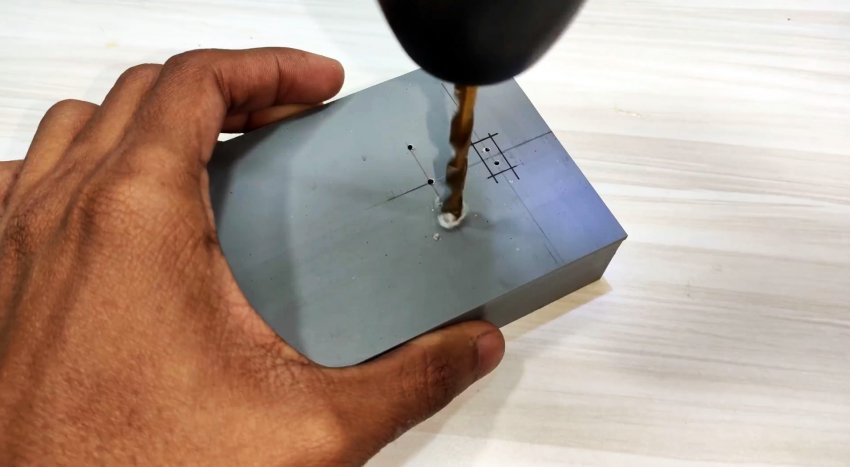

Схема блока питания на 3 напряжения Источник готовый выдает 12 В. Если нужно получить 5 или 9, то переключатель пропускает выход через соответствующие микросхемы. Светодиоды сигнализирует о выбранном напряжении. Изготовление корпуса для блока Корпус блока изготовлен из канализационных труб. Как это подробно сделать описано тут - https://sdelaysam-svoimirukami.ru/6717-kak-iz-pvh-truby-sdelat-korpus-dlja-jelektroniki.html ПВХ пластик нарезается на заготовки корпуса: Затем, при помощи суперклея стороны приклеиваются друг к другу. В корпусе сверлятся отверстия под входящие и выходящие провода, светодиоды, переключатель. По углам приклеиваются ушки, чтобы было к чему крепить крышку. Крышку приматываем малярным скотчем и сверлим отверстия по углам, пронзая саму крышку и ушки. Красим получившееся изделие с одной стороны. Сборка простого источника питания на 3 напряжения Переходим к сборке блока. Пропускаем сетевые провода и фиксируем нейлоновой стяжкой. Разбираем блок с фиксированным напряжением и берем плату. Плату вклеиваем в новый корпус на двухсторонний скотч. Также приклеиваем площадку для микросхем. К трем светодиодам припаиваем резисторы и изолируем термоусадкой. Вклеиваем светодиоды в корпус и переключатель. Для надежности все можно залить горячим клеем. Припаиваем контакты от светодиодов согласно схемы. Припаиваем провода и диоды к микросхемам. Микросхемы устанавливаем на радиаторы, прикручиваем к площадке. Вывода припаиваем как в схеме. Закрываем заднюю крышку и фиксируем саморезами. Источник готов к использованию. То что микросхемы скрыты внутри опасаться не стоит. Каждая такая микросхема имеет защиту по току и по температуре. При превышение 70 градусов Цельсия она просто отключится до ее остывания. Смотрите видео
