Как сделать циркуль для фрезеровки любых отверстий шуруповертом - «Сделай сам»

---

К сточенному края полосы приваривается отрезок трубы 25 мм длиной 50 мм.

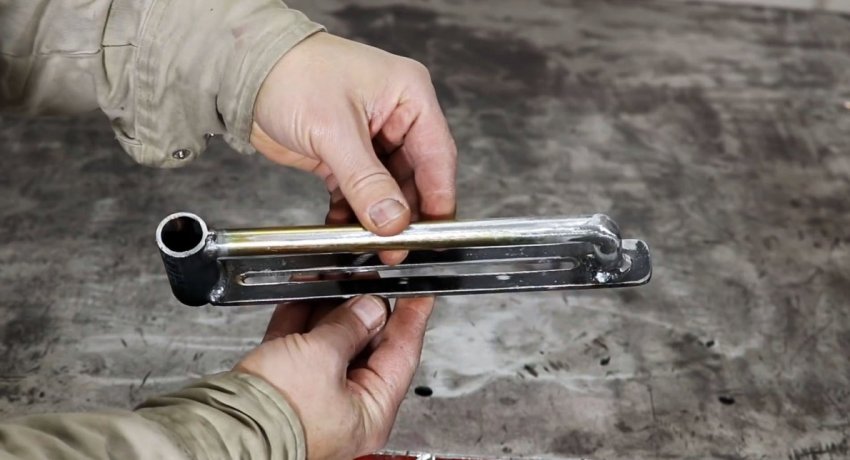

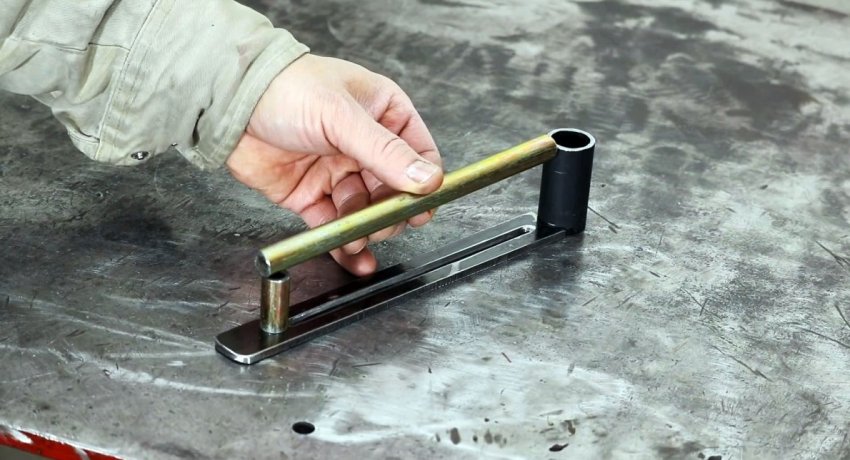

Перед вырезом уже на саму заготовку приваривается отрезок тонкой трубки длиной 35-40 мм. Затем между полученными стойками приваривается перекладина, чтобы получить ручку.

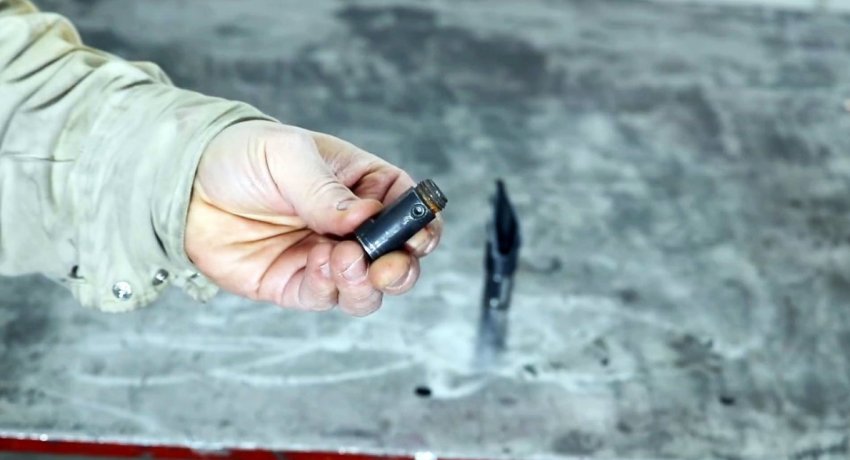

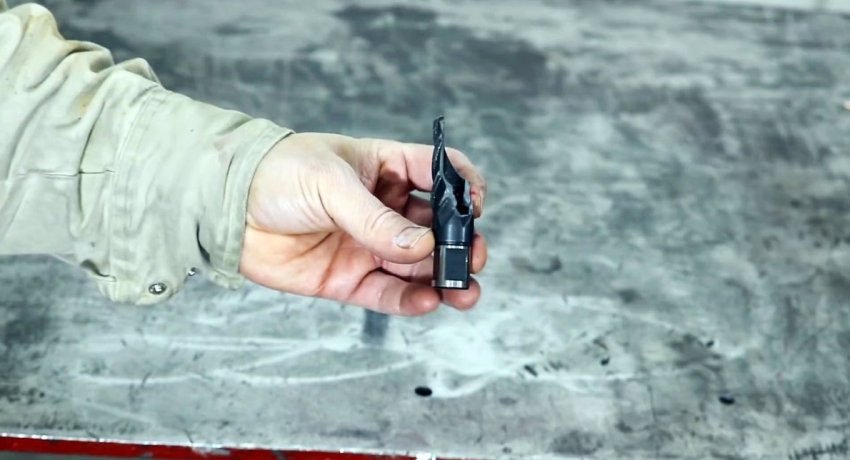

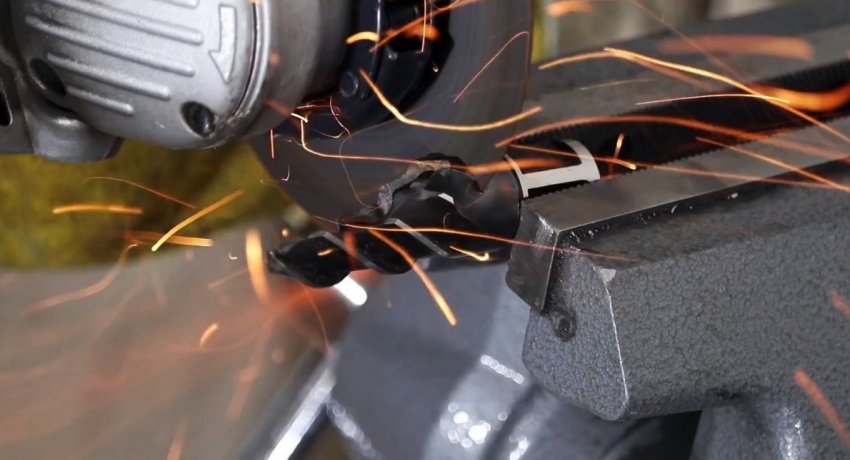

Далее нужно вварить в верхнюю часть широкой трубки центрирующую сверло втулку. Для этого можно использовать срезанный хвостовик из сломанной коронки.

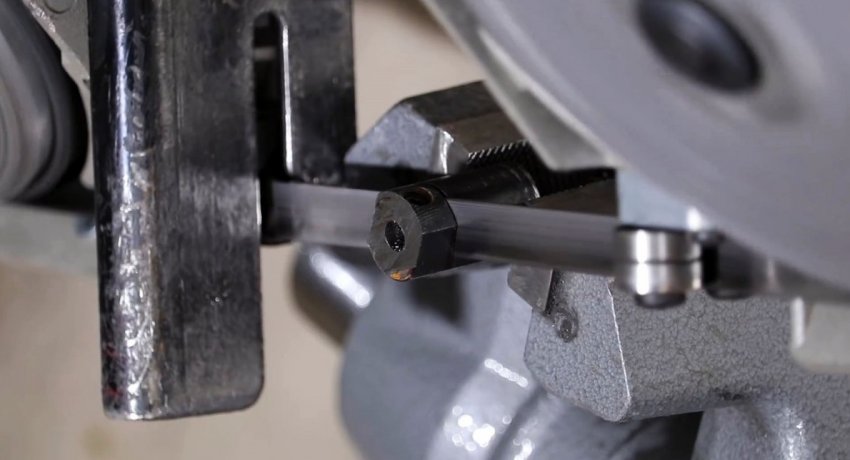

Также требуется вырезать кольцо с зажимом из еще одного хвостовика, для изготовления ограничителя.

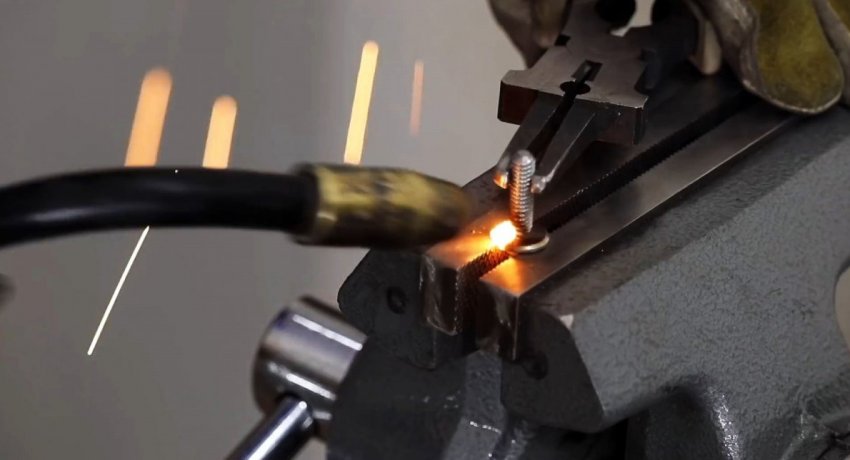

Затем необходимо сварить шляпками друг к другу 2 болта. После этого на циркуле делаются насечки как на линейке.

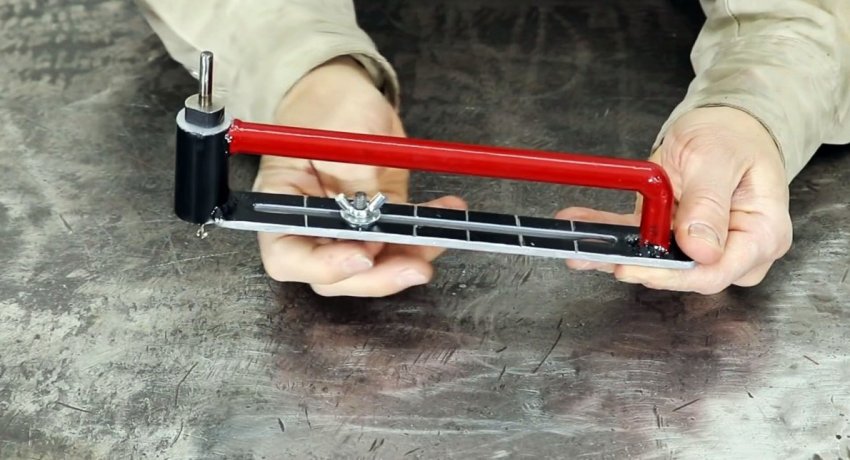

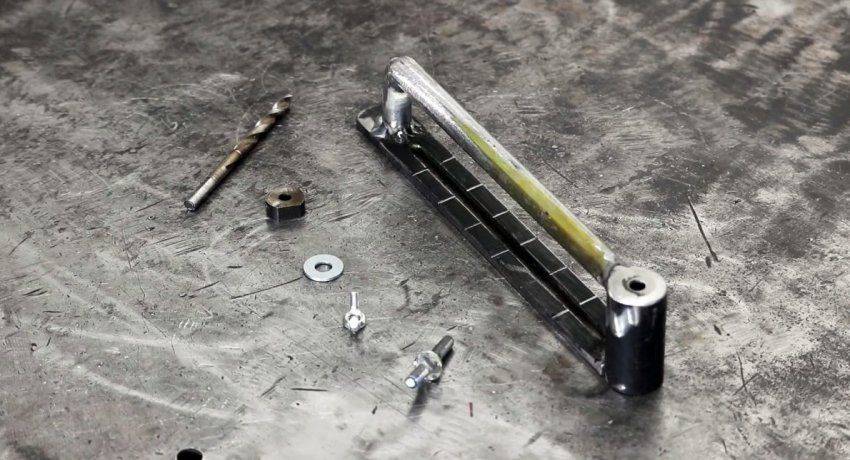

Для окончательной сборки циркуля, нужно вставить в его прорезь сваренные болты, и поджать их барашковой гайкой через шайбу.

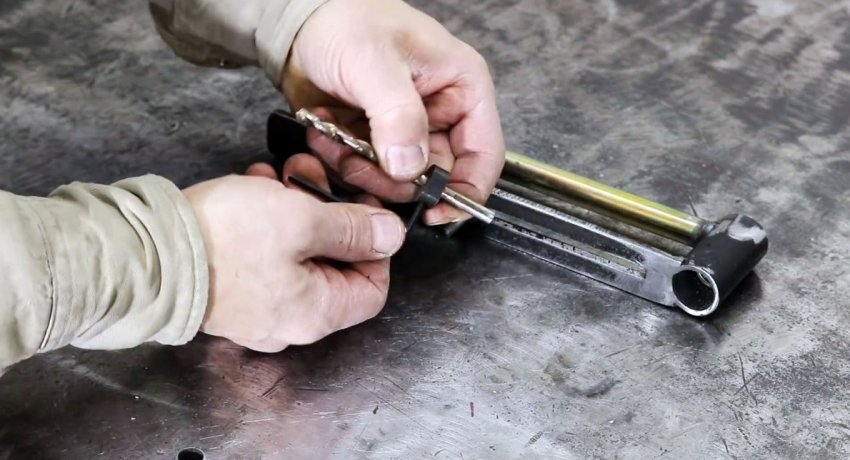

Затем во втулку устанавливается обычное сверло с ограничителем из части хвостовика коронки, чтобы оно не проваливалось.

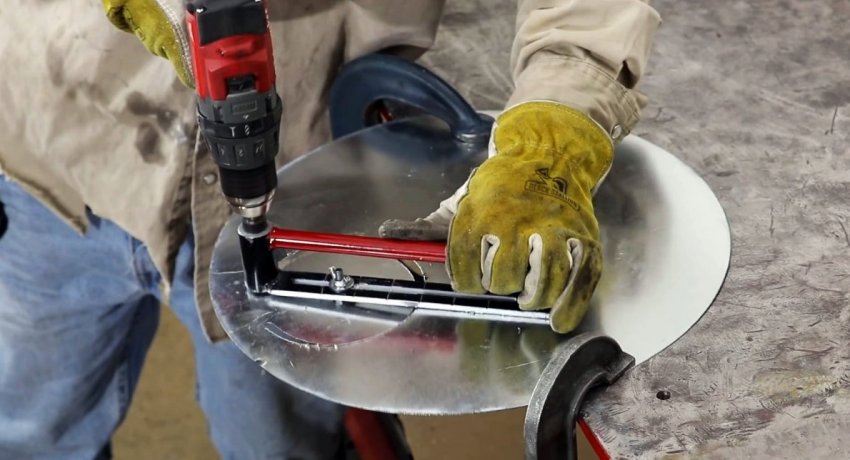

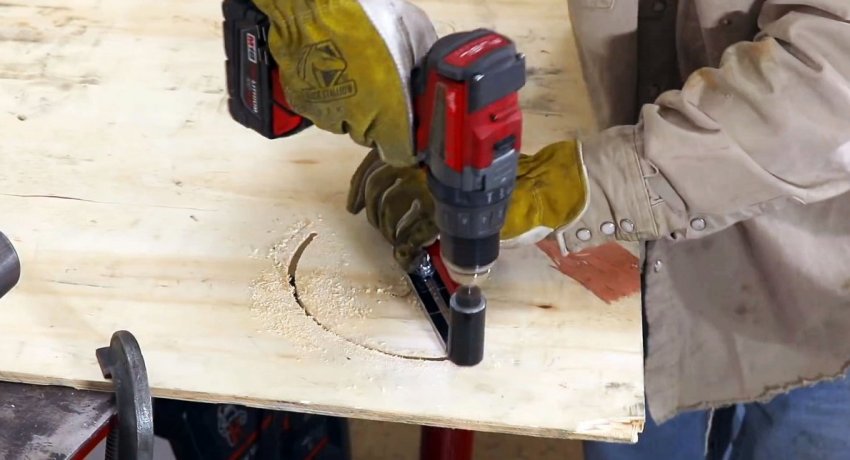

Для использования циркуля в центре листового материала просверливается отверстие 5 мм. В него вставляется выступающий приваренный болт. Затем хвостовик сверла зажимается в дрель и выполняется фрезерование по кругу. Отрегулировав его вылет, можно даже не повреждать столешницу, на которой выполняется работа.

Смотрите видео
