Фрезерный циркуль для шуруповерта своими руками - «Сделай сам»

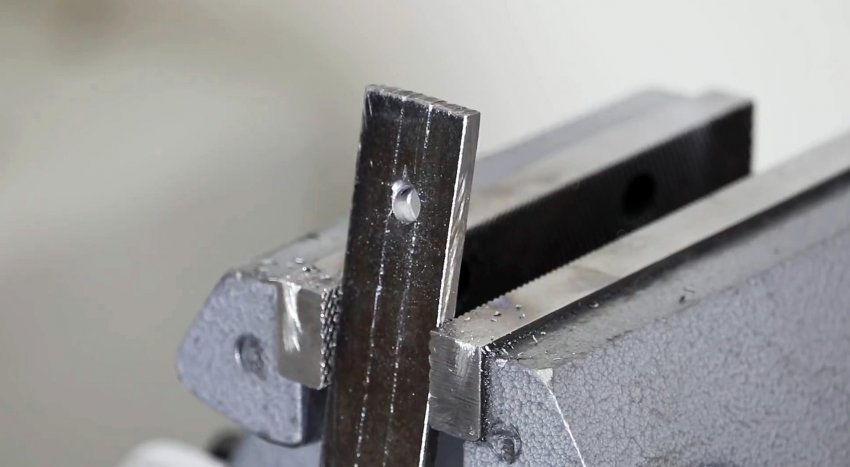

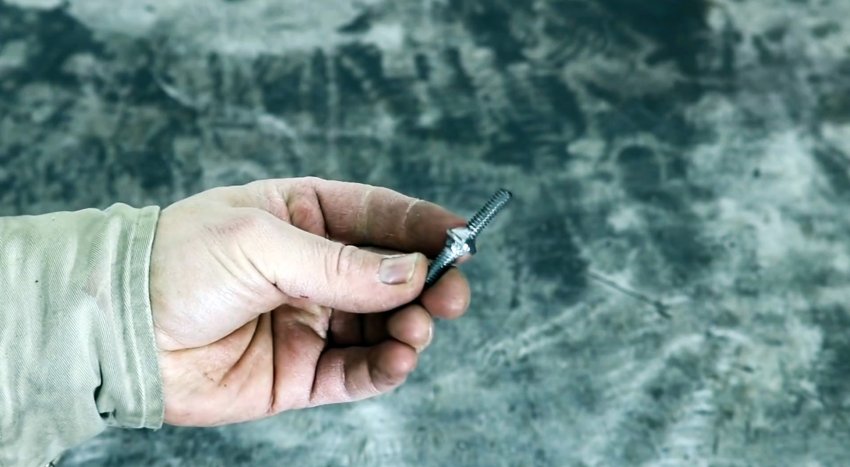

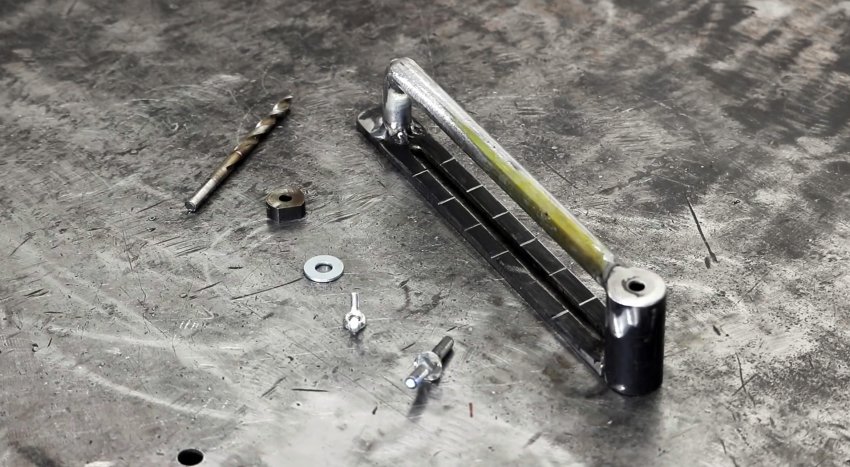

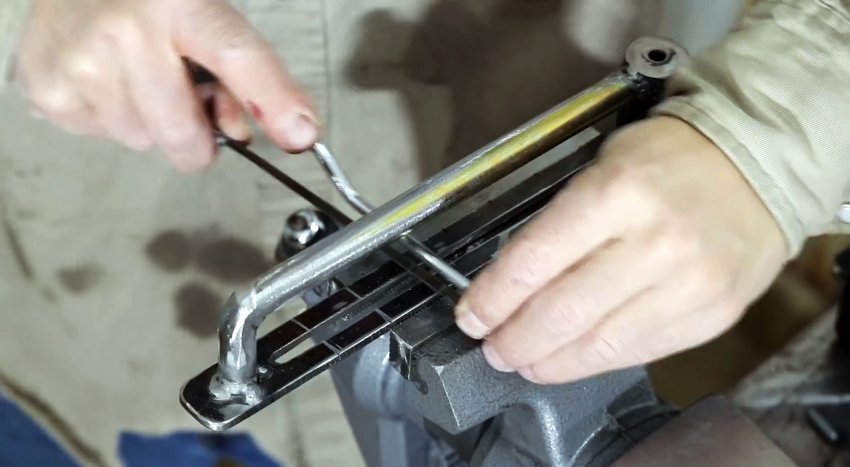

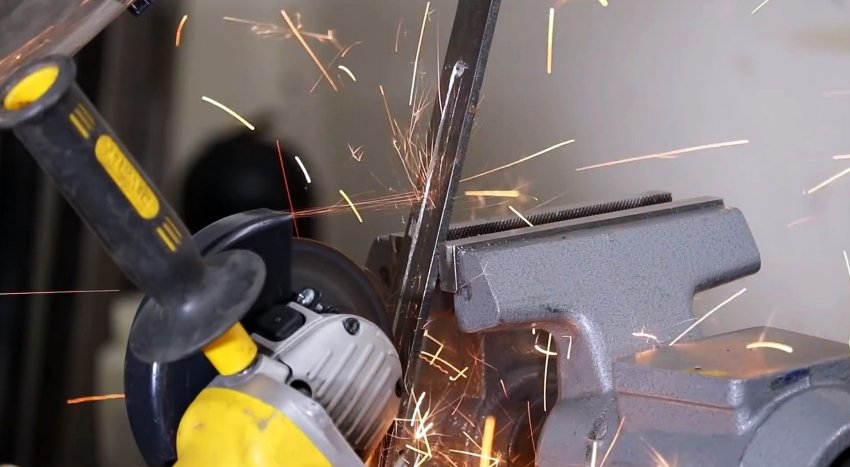

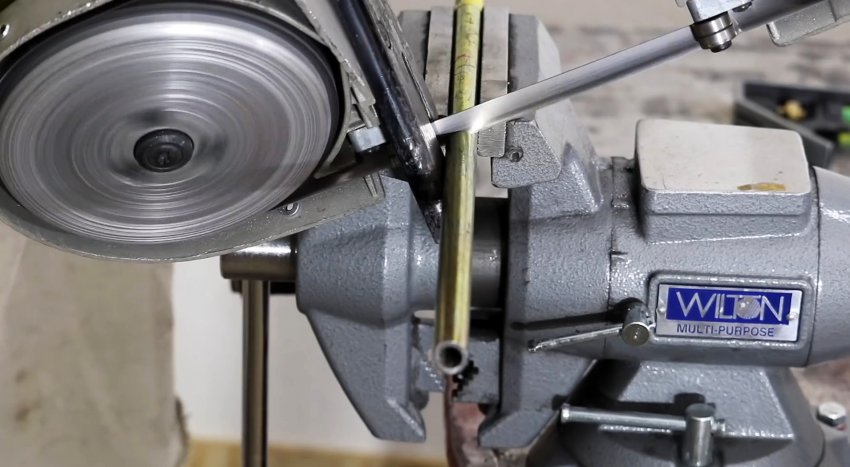

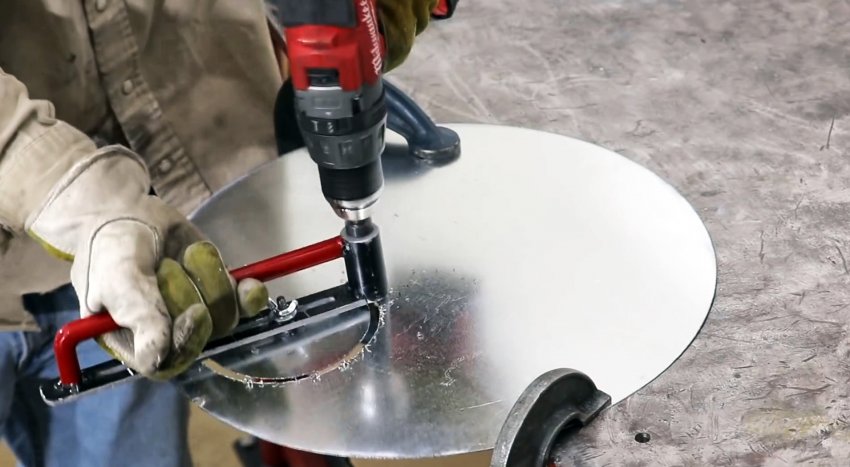

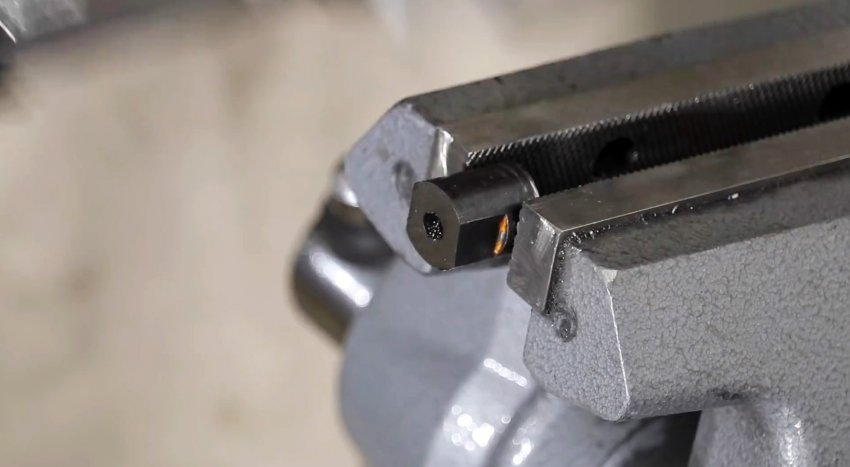

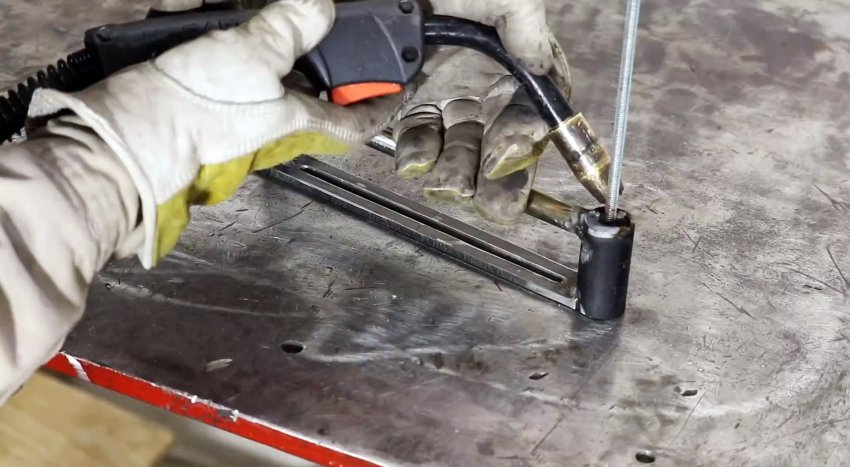

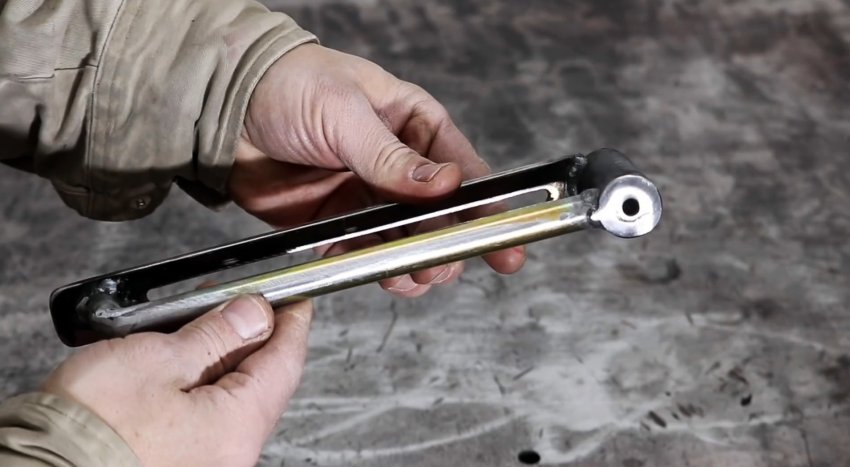

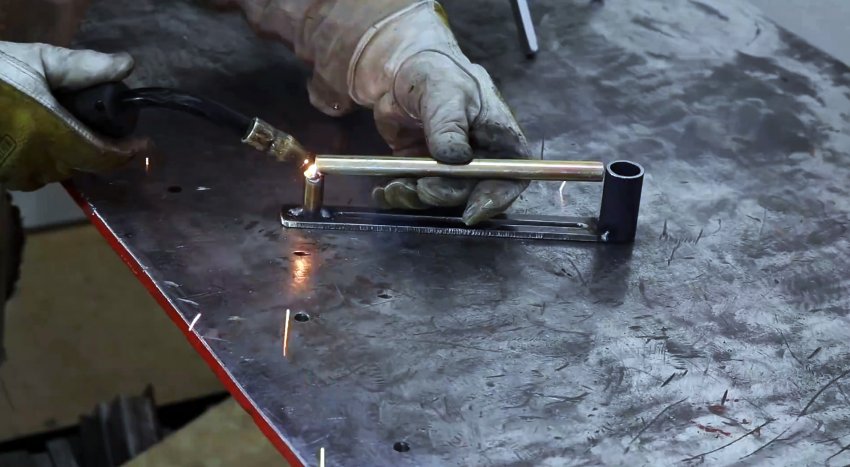

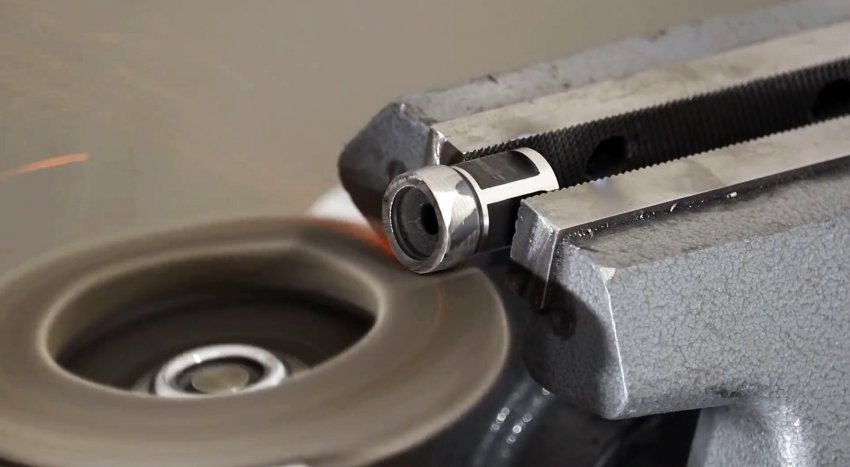

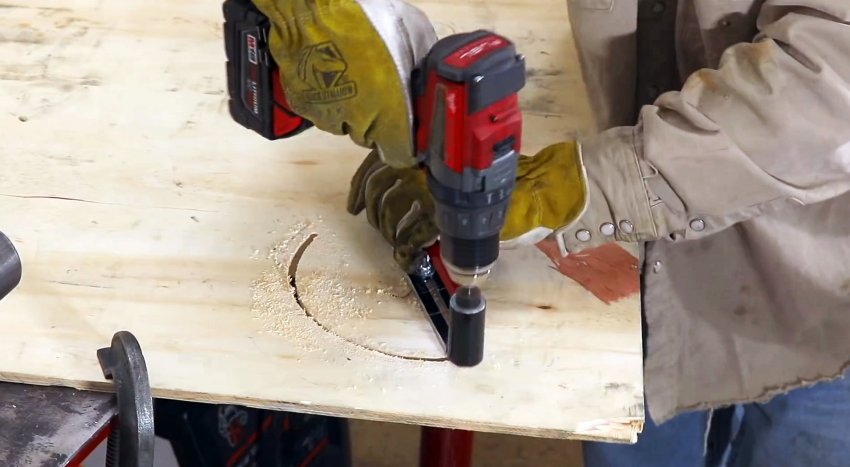

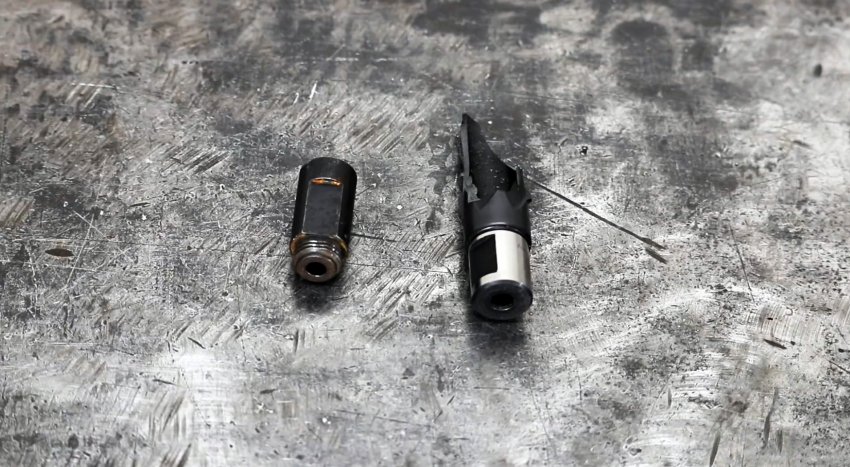

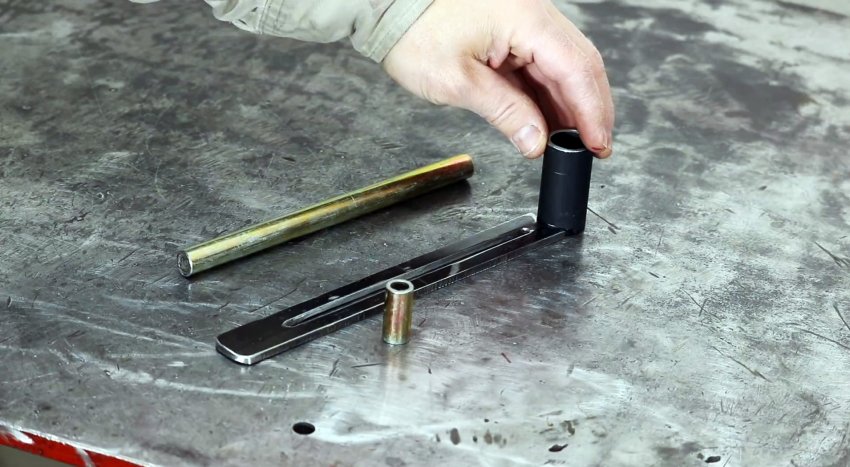

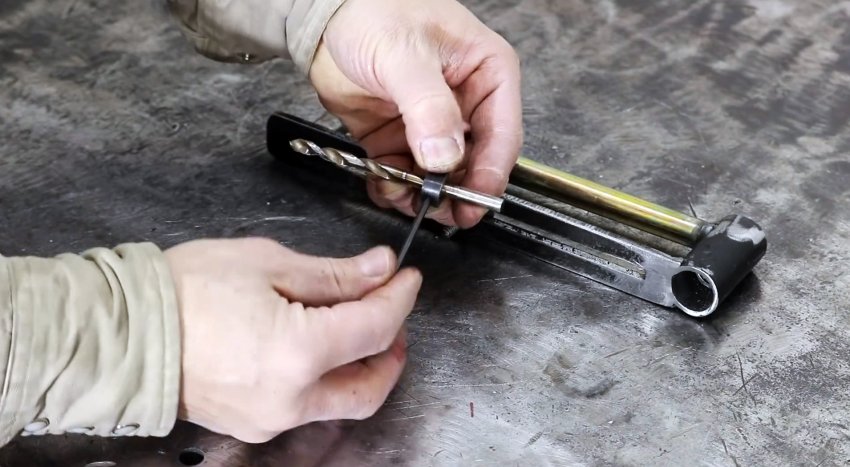

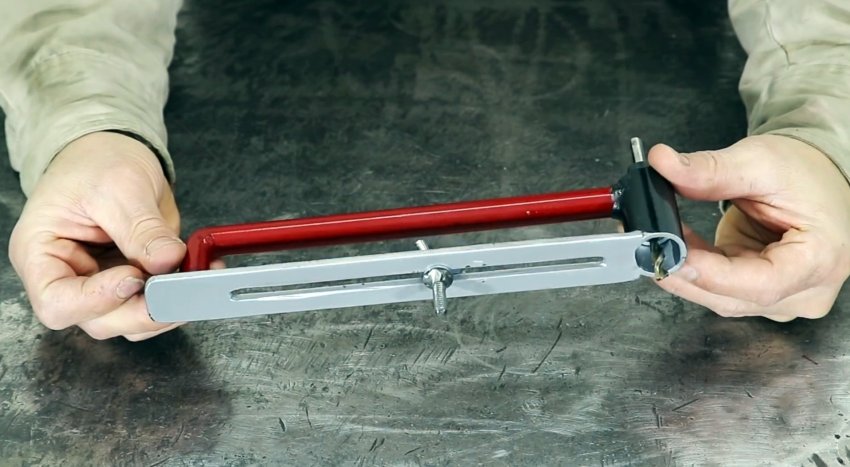

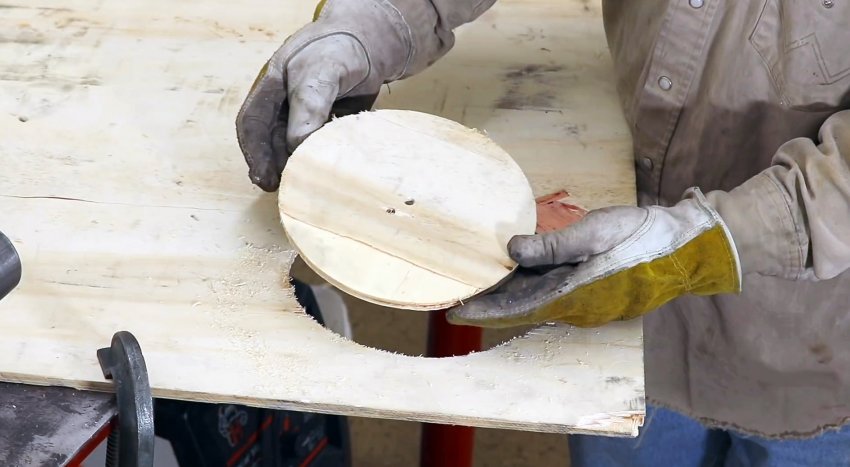

В полосе нужно сделать продольный пропил шириной 6-7 мм. По его крайним точкам просто просверливаются отверстия, между которыми вырезается паз болгаркой за 2 прохода. С одной стороны торец заготовки стачиваться внутрь, а с другой, у него зашлифовываются углы. К полученной заготовке требуется приварить ручку. Со стороны проточки вваривается отрезок полудюймовой трубы длиной 50 мм. Затем уже на саму полосу перед вырезом приваривается тонкая трубка длиной 30 мм. Между ними варим ручку, также из тонкой трубы. Теперь требуется вварить направляющую втулку в полудюймовую трубку циркуля. В ее качестве подойдет часть от сломанной коронки по металлу. От последней также потребуется срезать и отложить часть с винтом для зажима центровочного сверла. Далее предстоит сделать ось вращения циркуля. Для этого нужно приварить на головку болта М6 отрезок такой же резьбы. Эта деталь будет вставляться в паз в циркуле, и зажиматься гайкой с барашком. Теперь устройство готово, и его можно окрашивать. Чтобы проделать большое отверстие в листовом материале или вырезать диск, нужно сначала засверлиться в заготовку сверлом 6 мм. В него вставляется ось циркуля. Теперь берем обычное сверло, ставим на него ограничитель, сделанный из верхней части коронки, и зажимаем его в дрель или шуруповерт. После этого режем сверлом по кругу через втулку циркуля как фрезой. Смотрите видео Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки - https://sdelaysam-svoimirukami.ru/5311-semnoe-prisposoblenie-dlja-vyrezanija-krugov-v-listovom-metalle-s-pomoschju-bolgarki.html
