Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки - «Сделай сам»
Для быстрого и точного раскроя металлических заготовок удобно использовать торцовочную пилу с протяжкой. Так как это не дешевый инструмент, то можно просто сделать специальную станину под установку на нее болгарки. Такое приспособление практически полноценно заменяет торцовку. В велосипедных втулках нужно расширить отверстия под 2 соседние спицы и вставить в них по болту. Затем из полосы вырезаются проушины с прорезями для крепления втулок. Одна втулка приваривается проушинами к рамке. К ее болтам приваривается отрезок трубы 230 мм.
Для быстрого и точного раскроя металлических заготовок удобно использовать торцовочную пилу с протяжкой. Так как это не дешевый инструмент, то можно просто сделать специальную станину под установку на нее болгарки. Такое приспособление практически полноценно заменяет торцовку.

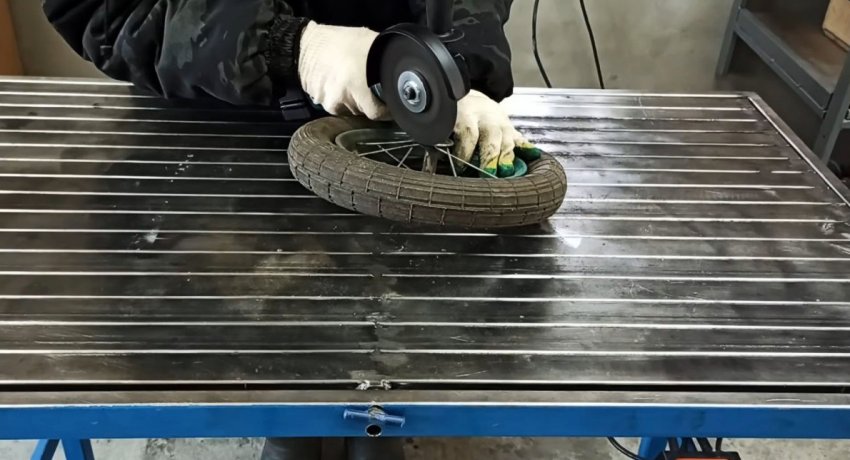

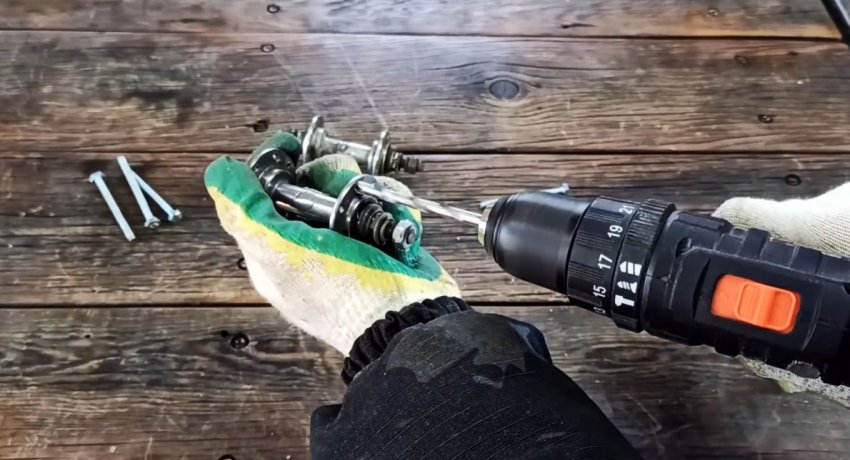

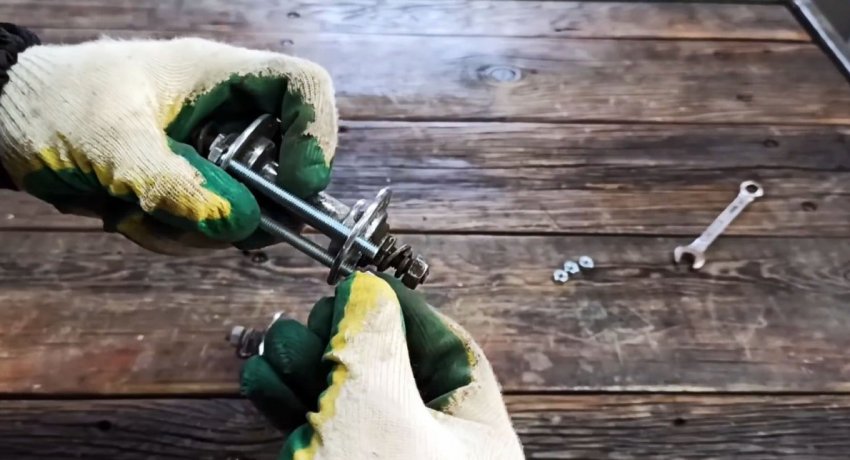

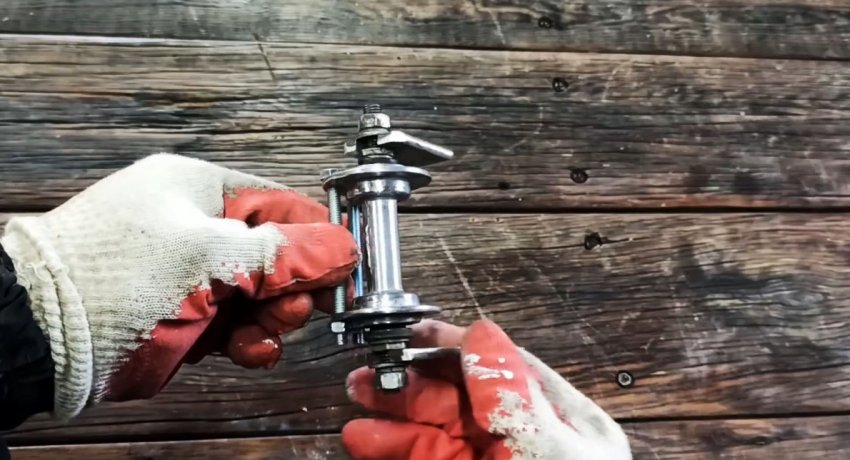

В велосипедных втулках нужно расширить отверстия под 2 соседние спицы и вставить в них по болту.

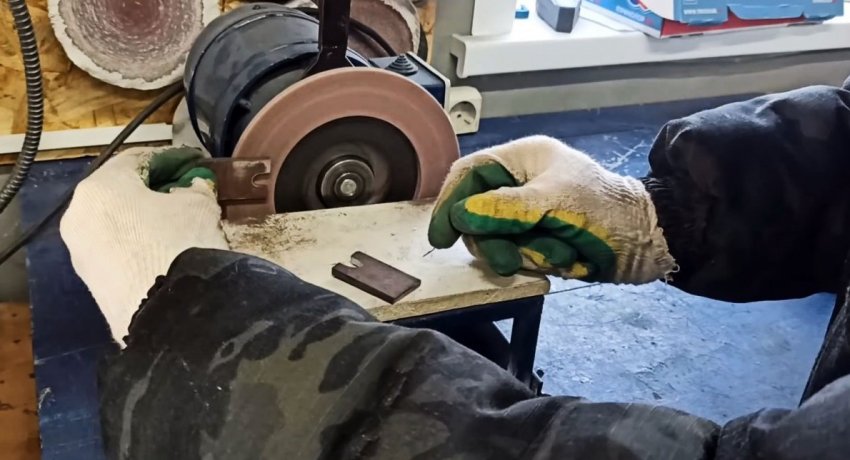

Затем из полосы вырезаются проушины с прорезями для крепления втулок.

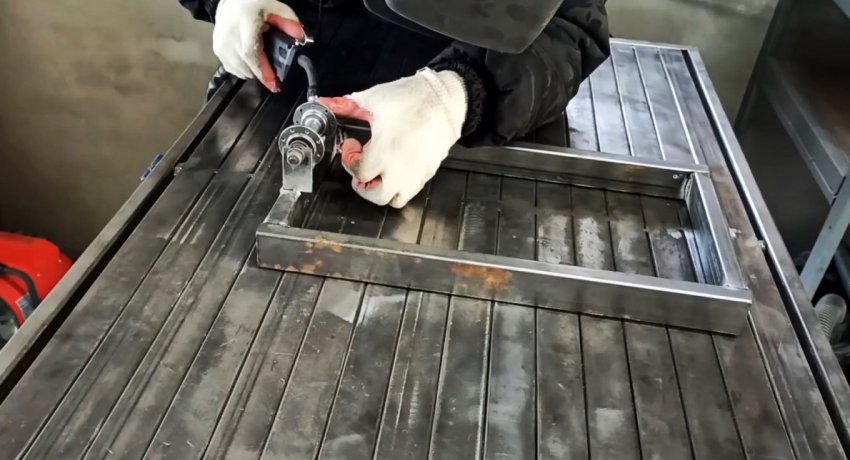

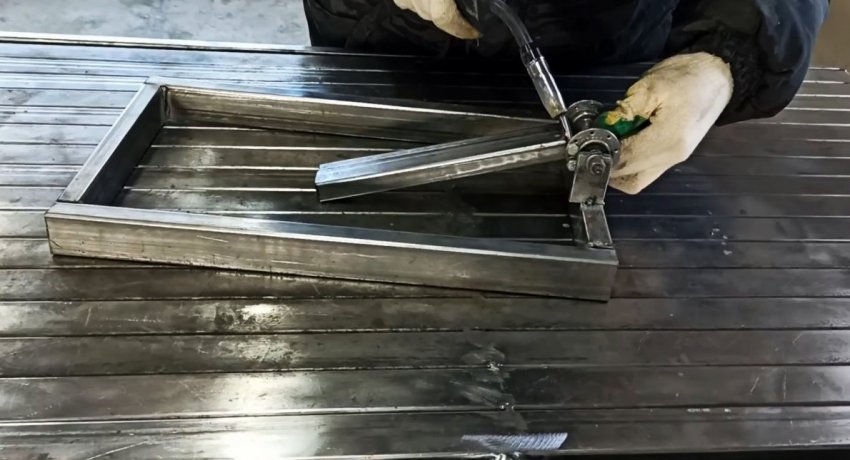

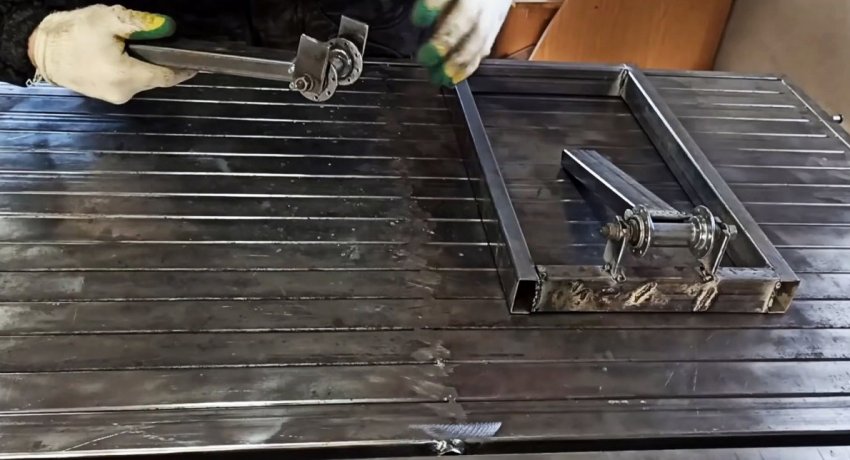

Одна втулка приваривается проушинами к рамке. К ее болтам приваривается отрезок трубы 230 мм. Аналогично нужно сварить вторую свободную втулку с еще одним отрезком трубы.

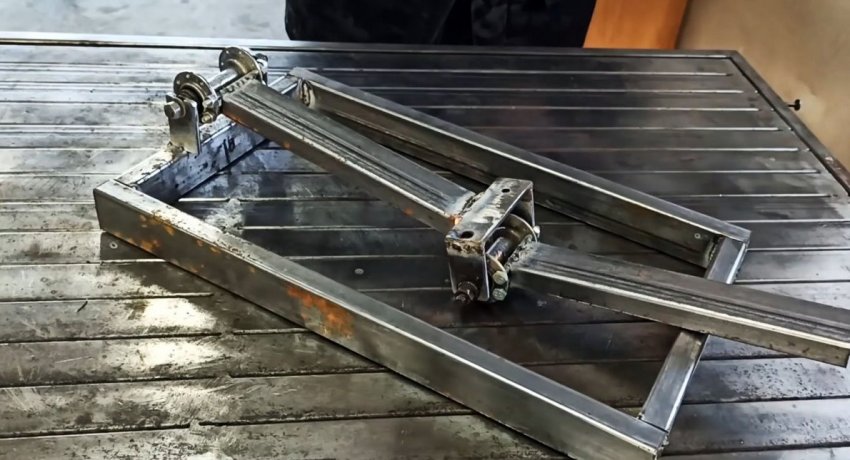

К установленным на последней втулке проушинам приваривается кусок полосы. В результате должна получиться П-образная скоба, которую нужно сварить с трубой на закрепленной втулке. Это делается так, чтобы рычаги могли полностью складываться вместе.
Далее к началу нижнего рычага приваривается кусок полосы. Он послужит ограничителем для предотвращения опрокидывания назад.

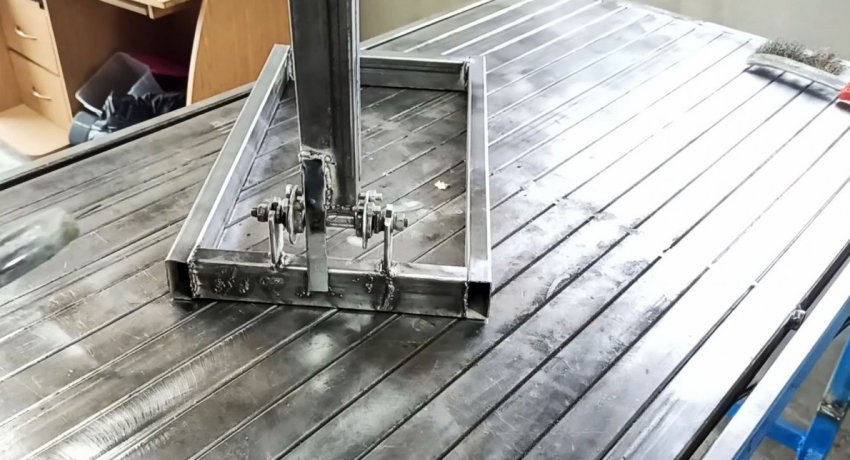

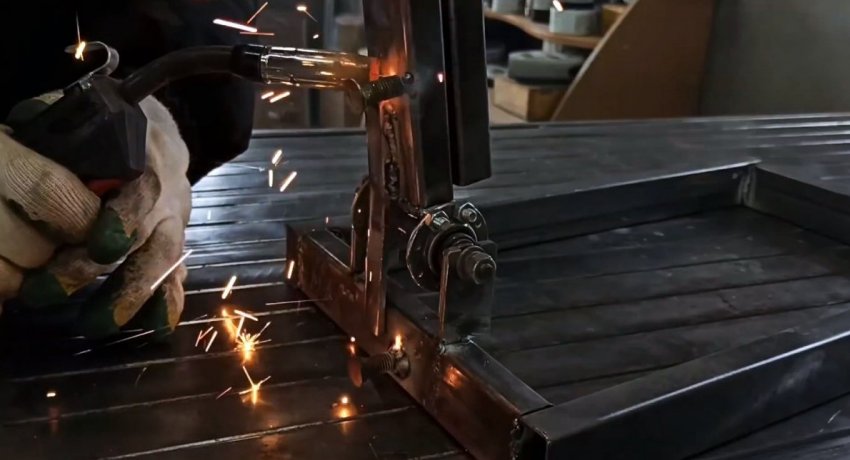

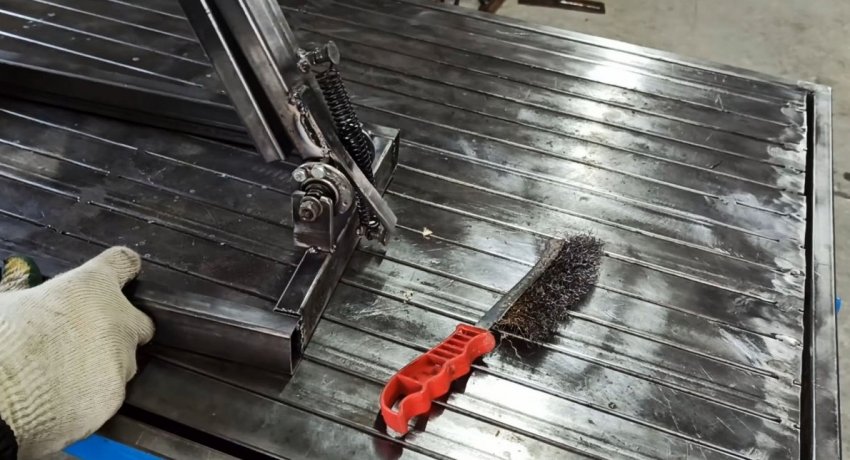

К рамке и рычагу с полосой приваривается по винту. Они послужат зацепами для пружины.

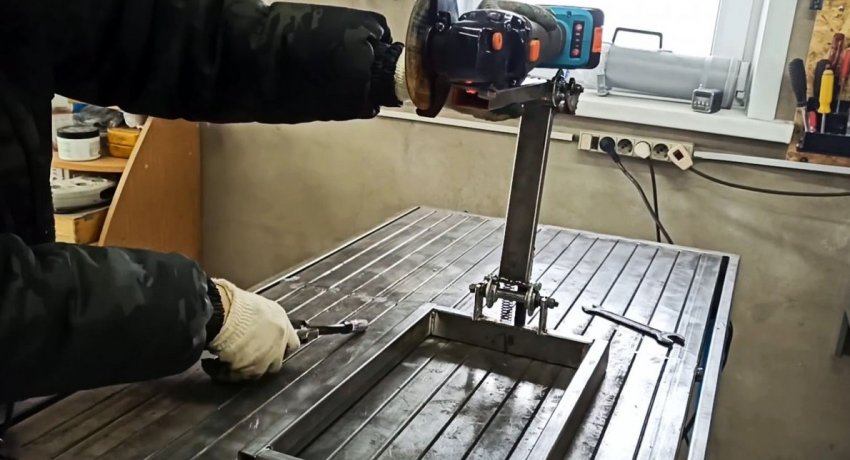

Из полосы вырезается ушко, которое прикручивается к болгарке в отверстие для установки съемной рукояти. Его нужно будет приварить к рычагу так, чтобы закрепленная УШМ при протяжке двигалась строго параллельно краям станины.

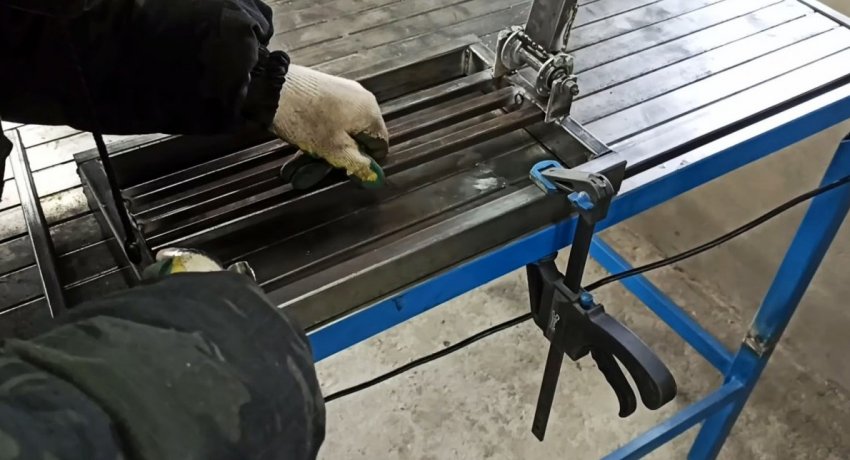

Далее остается вварить в рамку продольных трубок, чтобы упирать в них детали при резке.

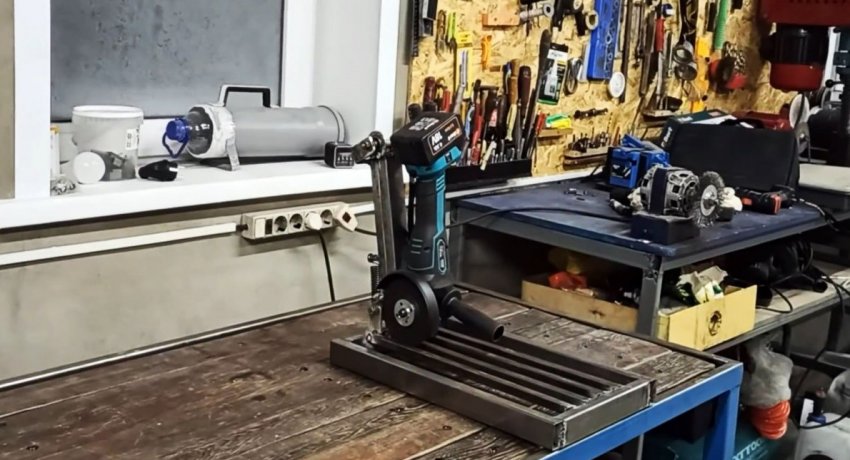

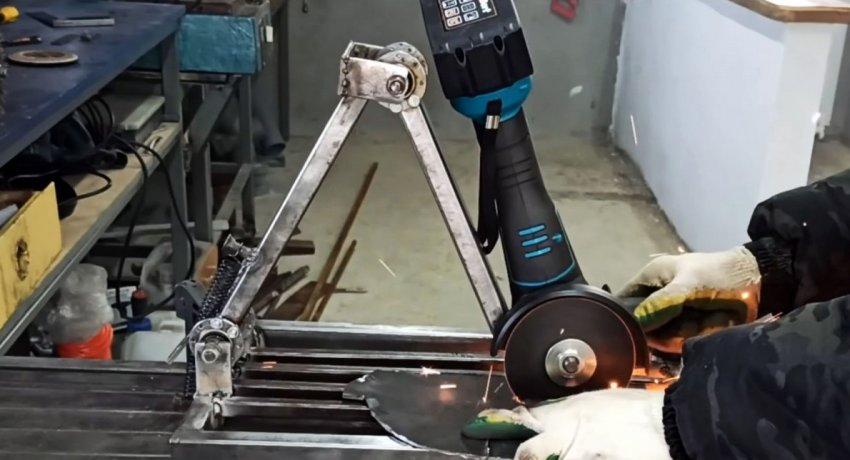

После этого станок используется по назначению.
