Как сделать простой и чувствительный металлоискатель на 2 транзисторах с элементарной настройкой - «Сделай сам»

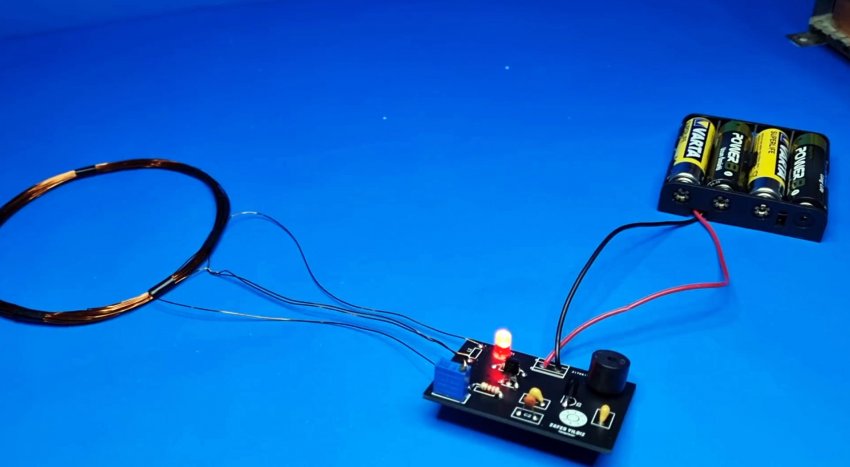

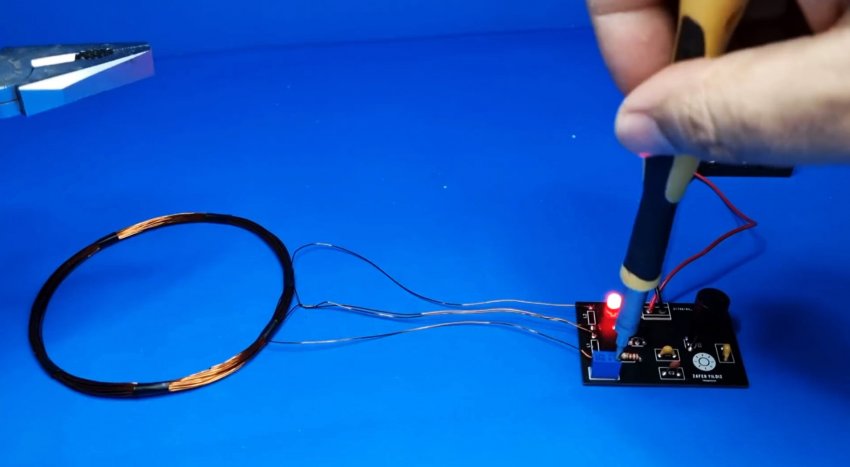

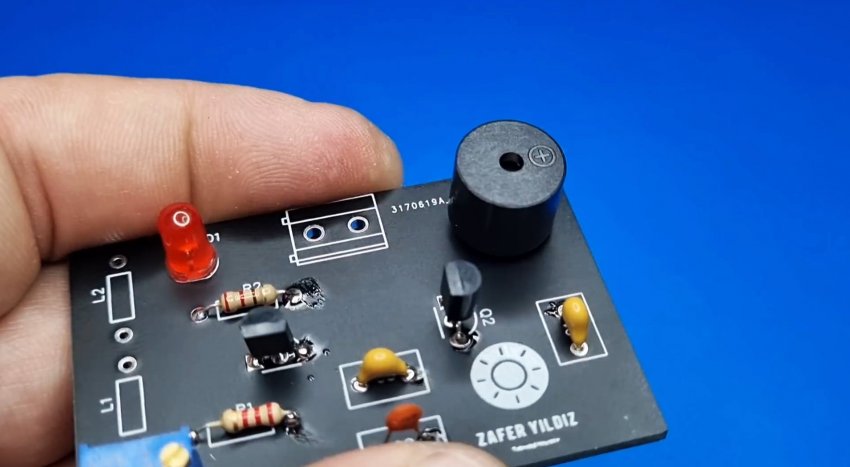

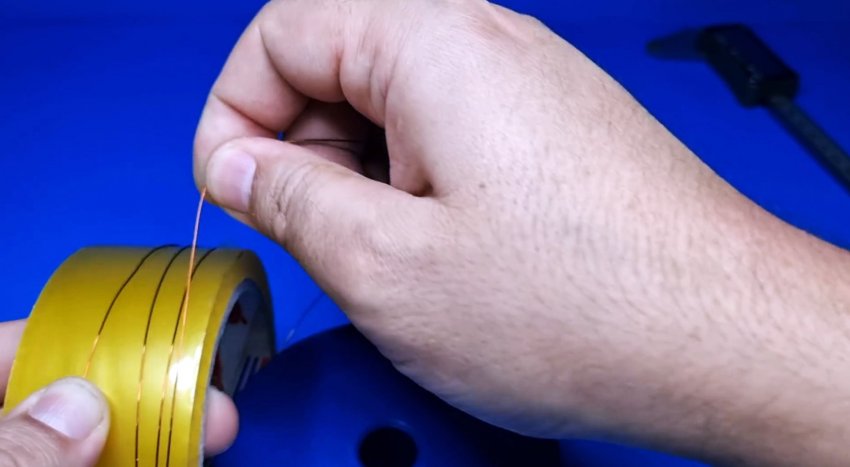

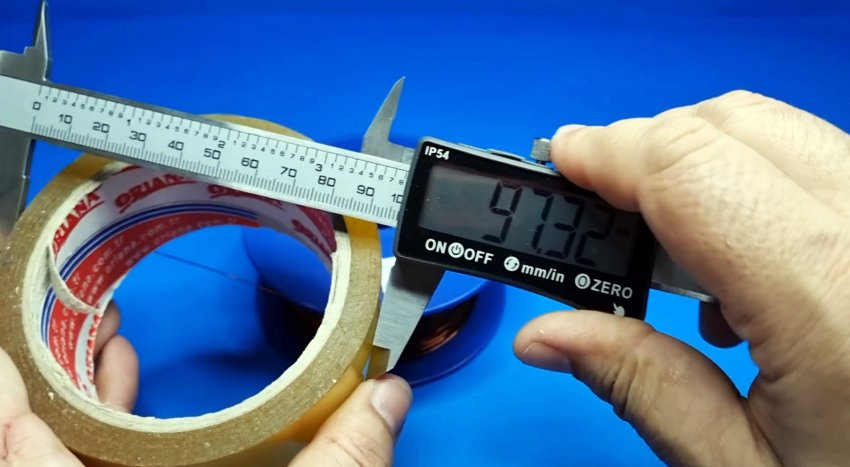

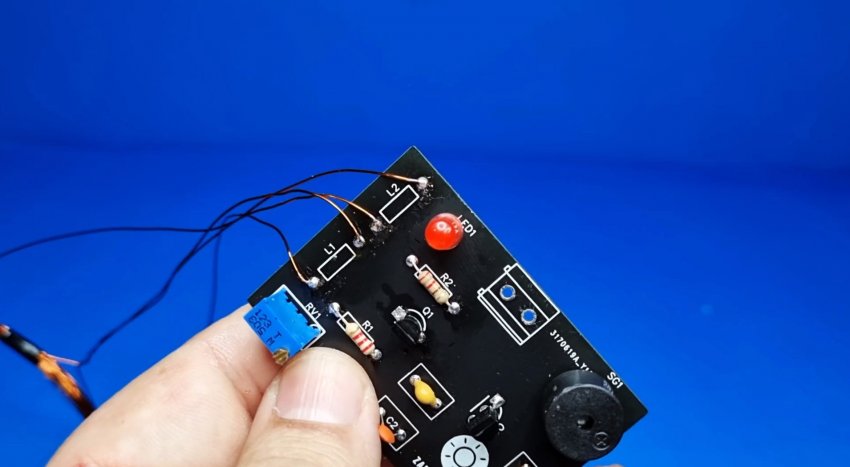

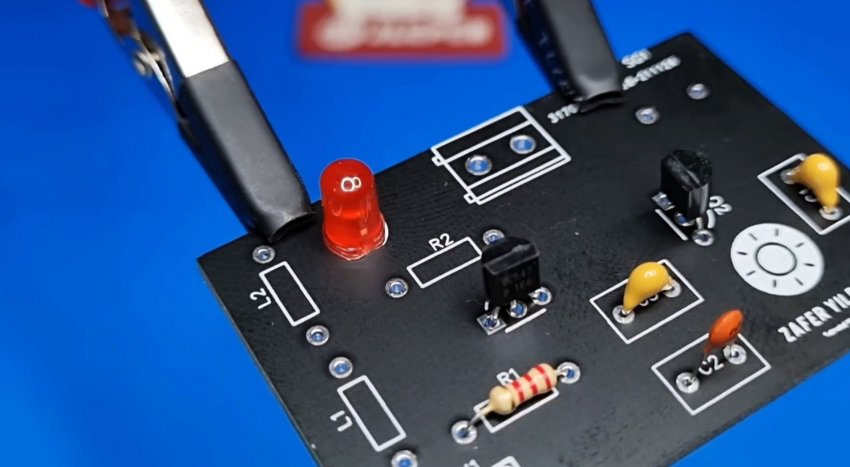

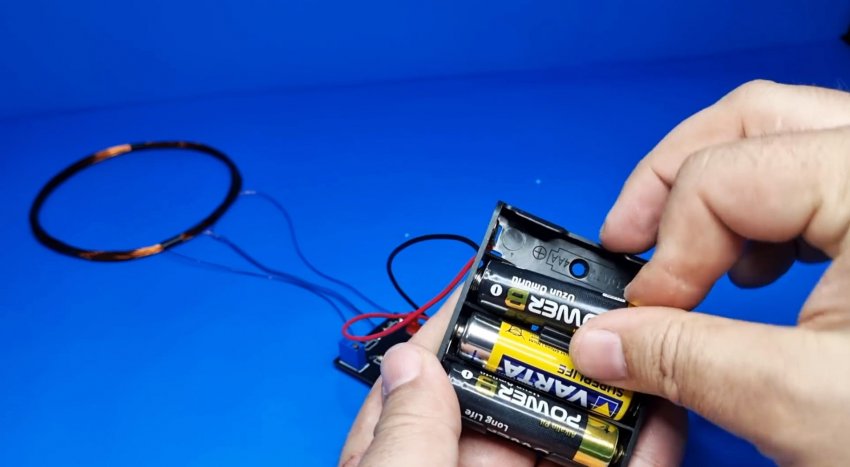

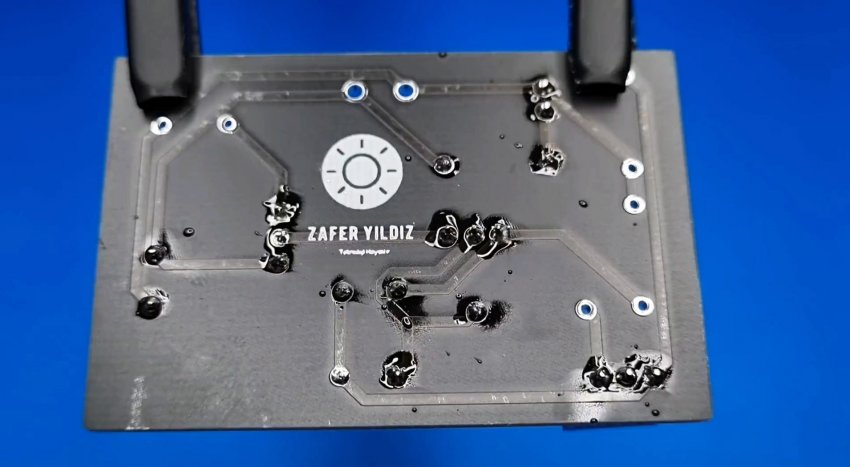

Первым плюсом данной конструкции металлоискателя является его простота и минимальное количество элементов в схеме. Второй существенный плюс - это чувствительность прибора. Ну и третий плюс - это элементарная настройка и высокая повторяемость схемы. Иными словами, данный металлоискатель - просто находка для начинающего радиолюбителя. Схема металлоискателя проста, как уже говорилось ранее. На транзисторе Q2 собран ключ, коммутирующий активный зуммер с внутренним генератором. На транзисторе Q1 собран высокочастотный генератор. При подаче питания на схему высокочастотный генератор начинает работу. Во время его работы он потребляет незначительный ток, которого недостаточно, чтобы полностью открыть транзистор Q2. Резистором RV1 выставляем порог, при котором генератор работает на грани и готов сорваться. При появлении металлического предмета над катушкой, генератор срывается и прекращает самовозбуждение. В результате чего оба транзистора открываются и слышен свист зуммера, свидетельствующий о нахождении металлического предмета рядом с поисковой катушкой. При удалении предмета от катушки, генерация возобновляется и свист пропадает. Катушка представляет намотку на каркасе диаметром 9-12 см. Она содержит 40 висков с отводом от середины. Напряжение питания 4-9 Вольт. Процесс изготовления простого металлоискателя Схему металлоискателя можно изготовить навесным монтажем или на монтажной плате. Устанавливаем детали на плату. Запаиваем вывода и откусываем лишнюю длину. Наматываем катушку на мотке скотча. Зачищаем концы катушки, залуживаем и припаиваем к плате. Устанавливаем в бокс элементы питания, тем самым подаем питание на плату устройства. Металлоискатель готов к работе. Остается только произвести настройку подстроечным резистором на максимальную чувствительность. Чувствительности металлоискателя достаточно, чтобы обнаружить массивный металлический предмет на расстоянии до 10 см. Чтобы увеличить дальность поиска, необходимо увеличить диаметр поисковой катушки. Смотрите видео Как из обычного мультиметра сделать металлоискатель - https://sdelaysam-svoimirukami.ru/8267-kak-iz-obychnogo-multimetra-sdelat-metalloiskatel.html
