Как сделать высокоточное зарядное устройство с индикацией для аккумулятора 3,7 В - «Сделай сам»

Резистором «R4» можно подобрать точный уровень срабатывания. Вместо него можно установить подстроечный резистор.

Изготовление зарядного устройства для литий-ионного аккумулятора 3,7 В

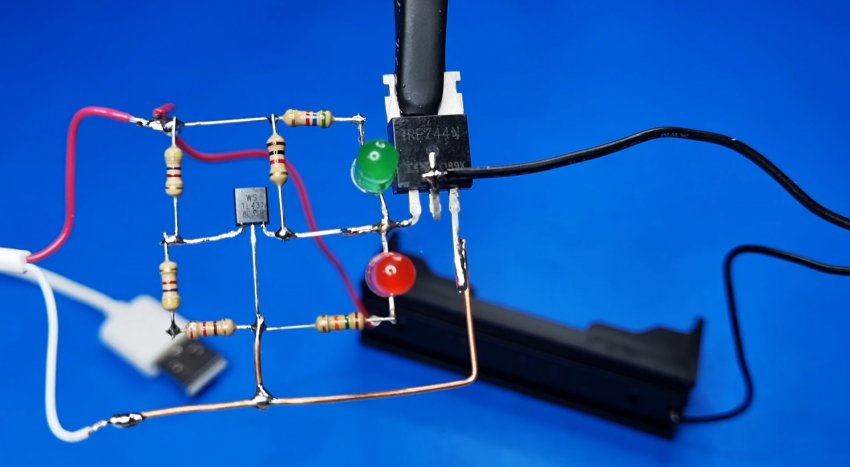

Схема не имеет платы и спаивается навесным монтажем. В роли перемычек используется одножильный медный провод.

Слева припаиваются провода от блока питания 5 В (зарядник от смартфона). Справа - провода от бокса аккумулятора.

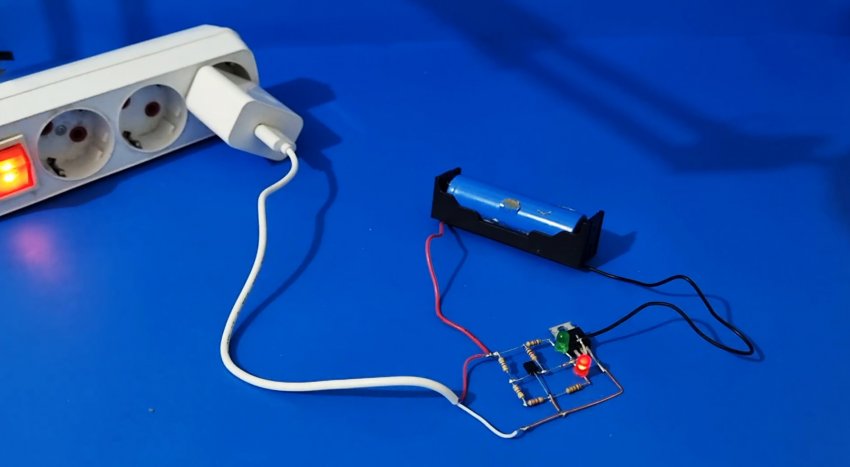

Устанавливаем аккумулятор 18650 в бокс. Подключаем схему к блоку по средствам USB разъема. Горит красный светодиод, индицирующий протекание тока зарядки.

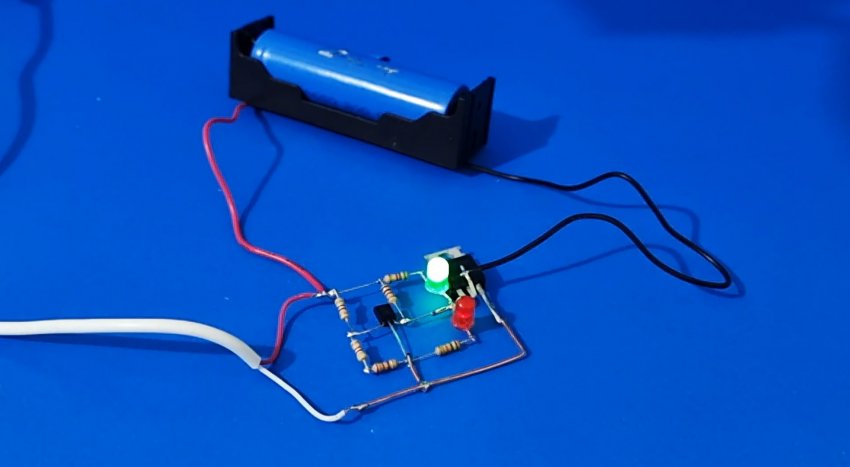

Через определенное время, когда зарядка АКБ будет закончена, транзистор закроется и загорится зеленый светодиод, указывающий о полном заряде батареи.

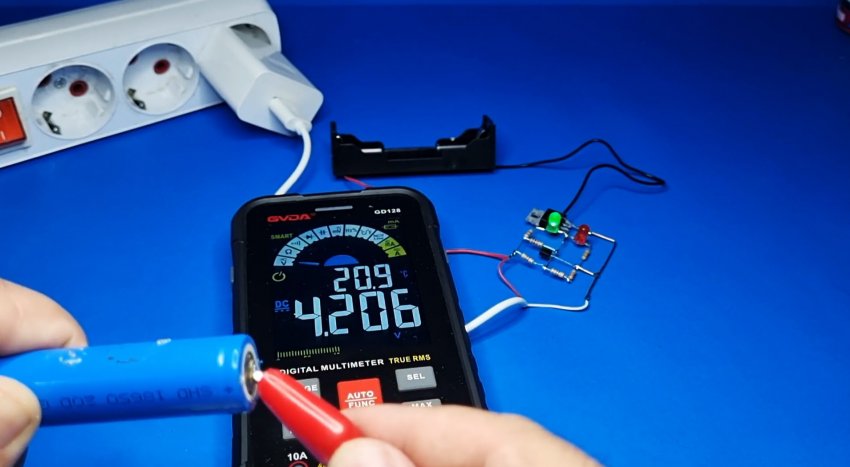

Проверка тестером показывает, что батарея заряжена до максимального напряжения 4,2 В.

К схеме можно подключить сразу несколько паралельно соединенных аккумуляторов.
