6-ти миллиметровая стальная катанка – довольно прочный вид металлопроката, ручная деформация которого представляет собой непростую операцию. Тем более, что при получении из нее сетки, потребуется много исходных элементов с однотипными, но многочисленными изгибами. Дело значительно упростится, если заранее изготовить несложное по конструкции, но достаточно эффективное приспособление.

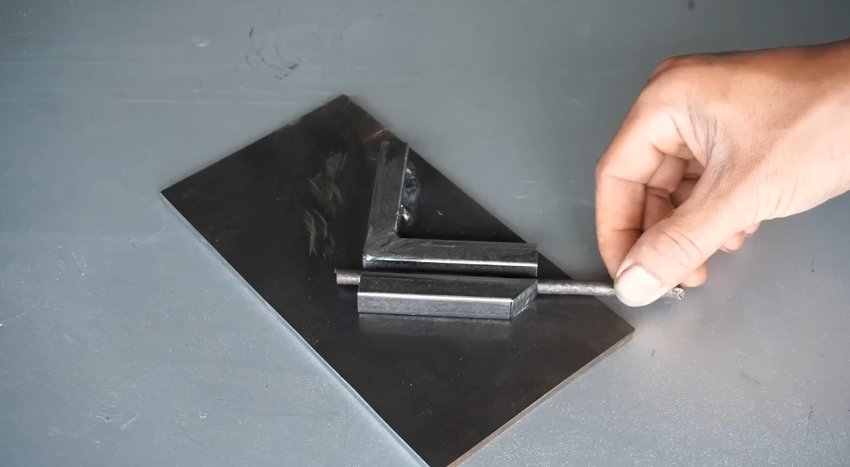

Параллельно одной из сторон прямого угла привариваем к плите такой же элемент из квадратного прутка, предварительно убедившись, что между ними свободно помещается 6-ти мм катанка.

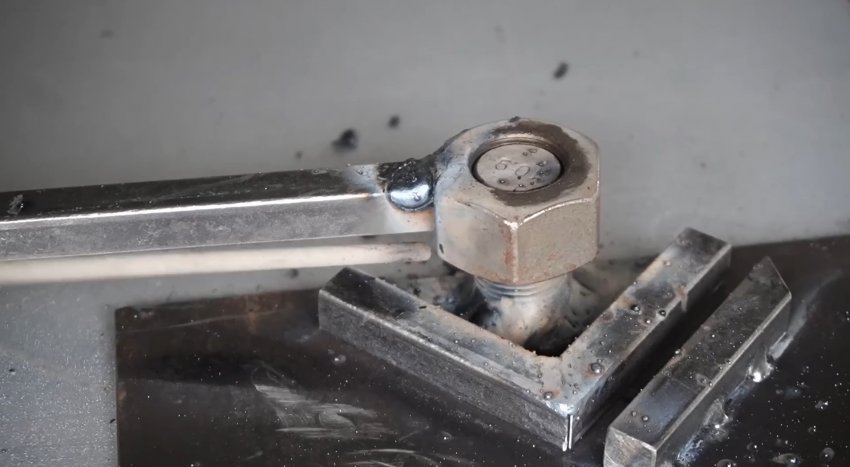

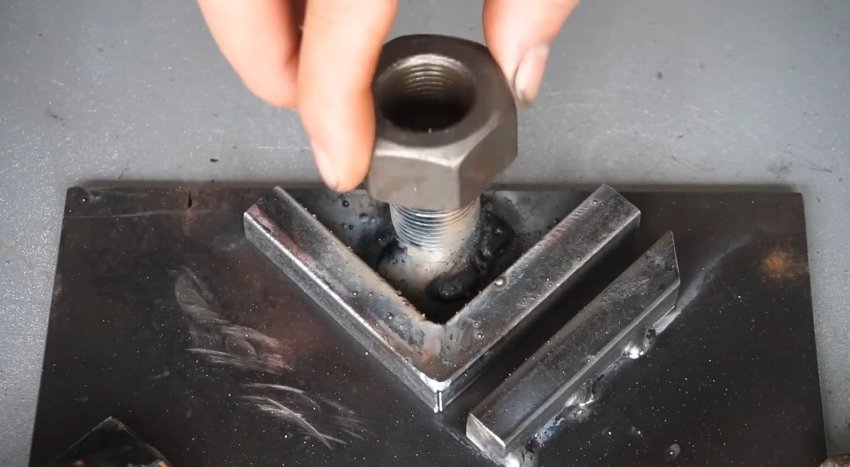

Во внутренний прямой угол двух квадратных прутков ставим вертикально резьбовой стержень и привариваем его к плите. На стержень накручиваем гайку. К одной из граней гайки под 90 градусов привариваем квадратный пруток расчетной длины.

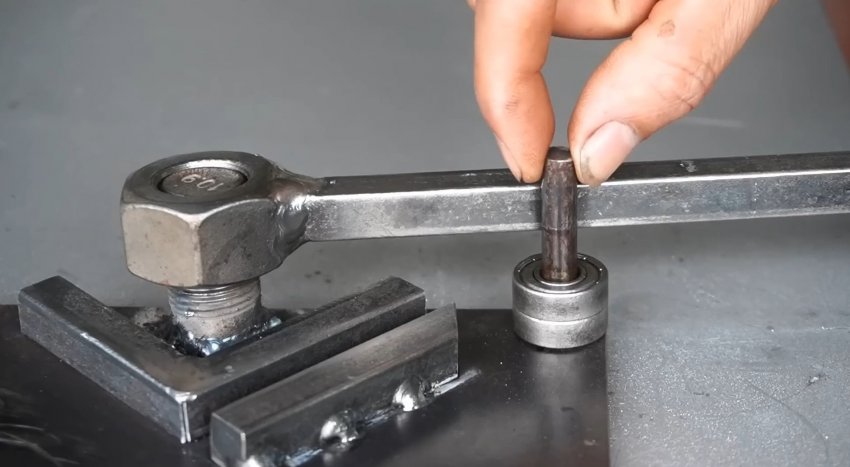

2 подшипника на оси устанавливаем пяткой на угол плиты. Отмечаем на оси низ квадратного прутка, приваренного к гайке. Укорачиваем ось по отмеченной метке и привариваем к низу квадратного прутка.

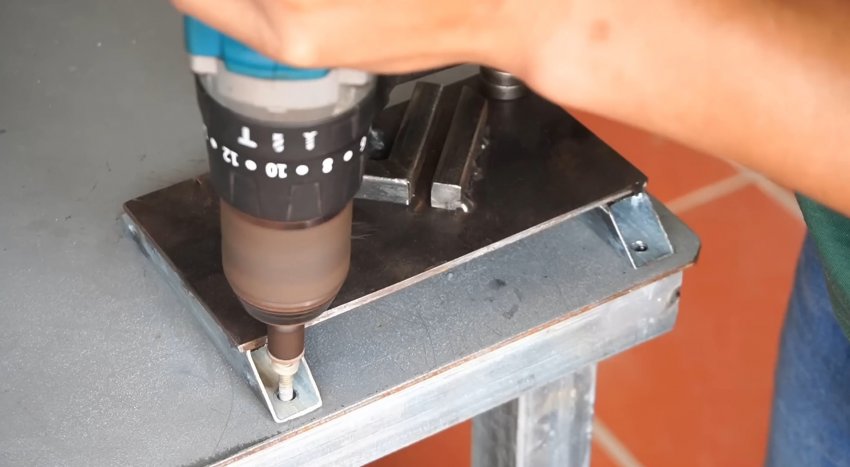

Вдоль коротких сторон плиты снизу располагаем 2 отрезка профильной прямоугольной трубы со скошенными торцами и производим их приварку к плите. Через отверстия в профильных трубах по четырем сторонам надежно прикручиваем наше приспособление к углу рабочего стола верстака.

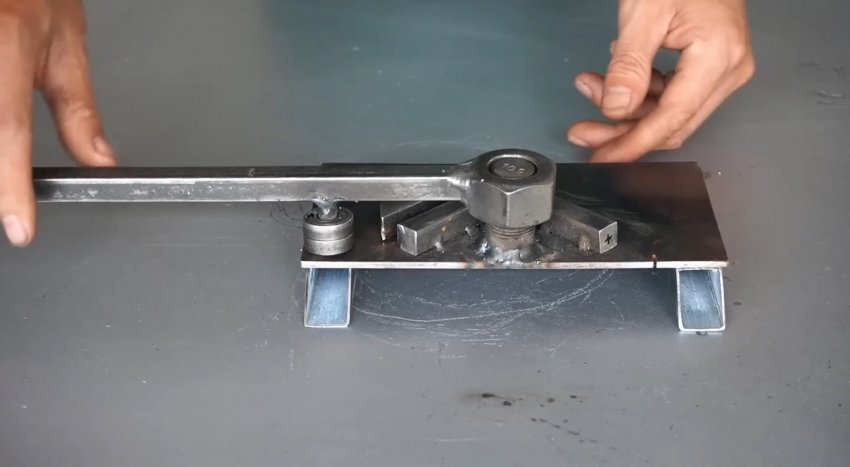

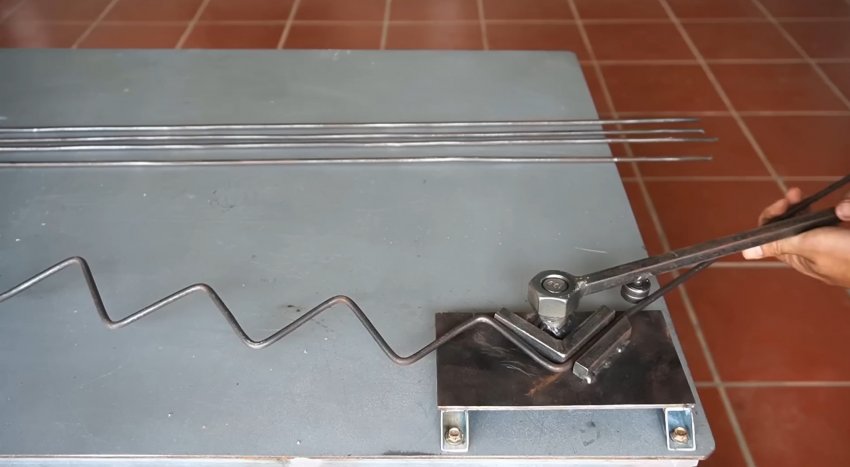

Работает приспособление очень просто. Отводим рычаг с подшипниками за линию, проходящую посередине между двумя параллельными отрезками квадратного прутка. Вставляем в зазор между ними конец заготовки из катанки и тянем рычаг в сторону прутка. Тогда подшипники, вращаясь, давят на катанку, и она изгибается точно на 90 градусов. Следующий участок катанки изгибаем в противоположную сторону, тогда как первый изгиб фиксируется вторым отрезком угла из квадратных прутков. Продолжаем процесс в такой последовательности, пока не дойдем до второго конца заготовки из катанки.

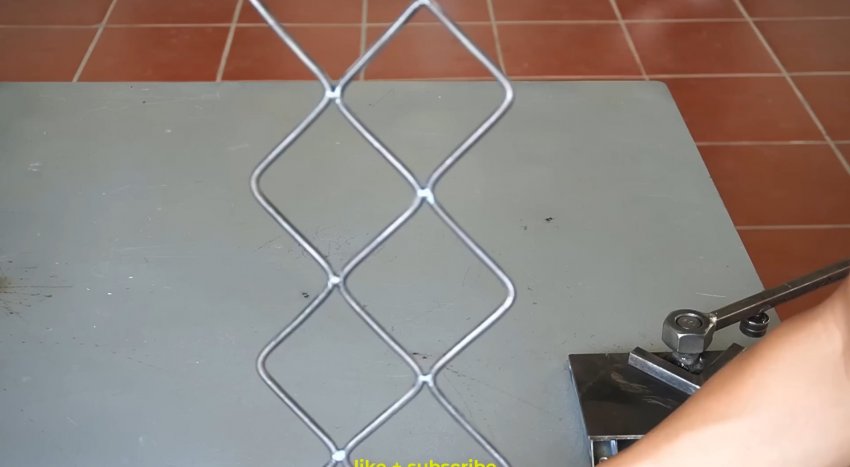

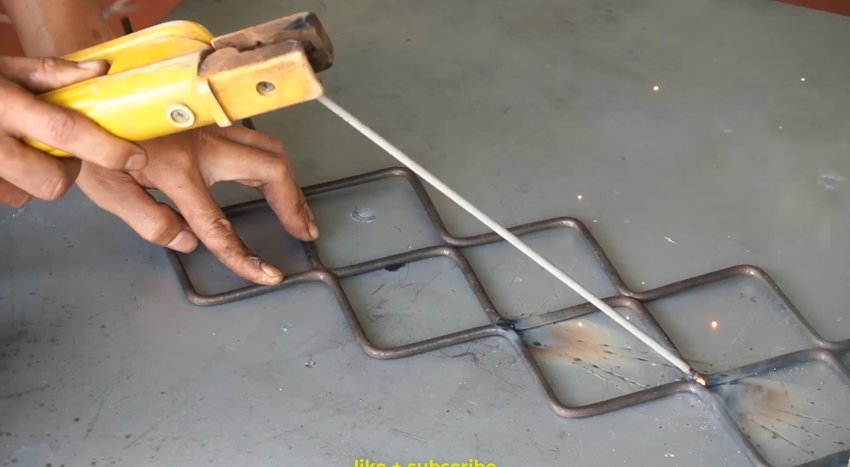

Изгибаем все заготовки, которые представляют собой зигзагообразные элементы с углами изгиба 90 градусов. Укладываем их на ровной поверхности так, чтобы они соприкасались друг с другом вершинами изгибов. Места соприкосновения прихватываем сваркой и защищаем болгаркой для получения товарного вида.
