Как сделать ручную мини дрель из пары зубчатых шестерен - «Сделай сам»

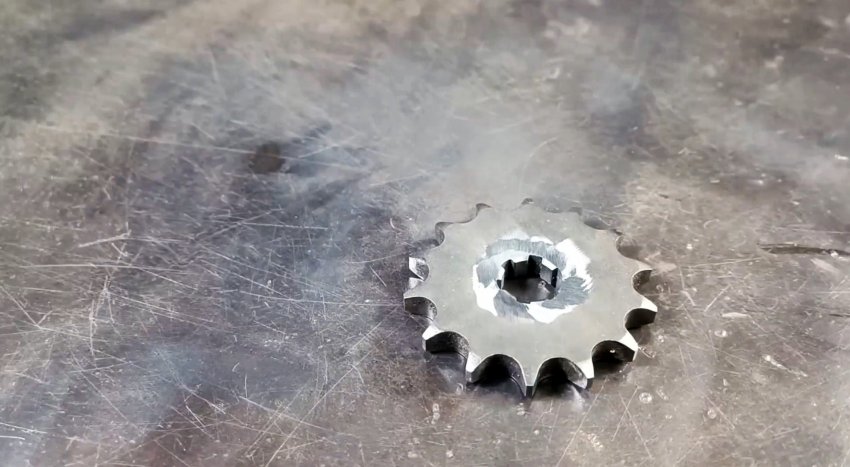

К центральному отверстию одной шестерни аккуратно без перегрева привариваем по наружному кольцу подшипник качения.
В отверстие другой шестерни вставляем подходящую по размеру шестигранную гайку и закрепляем ее там также сваркой, удаляя наплывы болгаркой.
В центральное отверстие подшипника вставляем вертикально отрезок подходящей по диаметру арматуры и привариваем, стараясь не нарушить при этом подвижность подшипника.
Через гайку пропускаем болт и фиксируем его другой гайкой, которую для этого привариваем к болту.
Стержень болта, выступающий из гайки, укорачиваем и перпендикулярно приставляем к отрезку арматуры на такой высоте, чтобы шестерни вошли в зацепление, и в таком положении привариваем. Проверяем полноту зацепления зубьев и взаимное вращение шестерен без заедания.
Нагреваем круглый стержень на некотором расстоянии от одного конца и сгибаем под углом 90 градусов. Укорачиваем изгиб до требуемого размера и привариваем к шестерне с болтом так, чтобы длинная сторона стержня составляла с осью вращения шестерни прямой угол.
К концу стержня, приваренного к шестерне, перпендикулярно привариваем другой стержень. Надеваем на него гайку до места сварки и фиксируем ее там. Далее надеваем на стержень кусок пластиковой трубы и еще одну гайку, которую также привариваем к стержню так, чтобы пластиковая трубка могла свободно вращаться на стержне между гайками. Выступающую из гайки часть стержня отрезаем заподлицо с гайкой.
Получилась ручка, с помощью которой можно вращать обе шестерни в перпендикулярных плоскостях.
В центральное отверстие шестерни с подшипником вставляем подогнанную по размеру головку болта и привариваем ее там.
Отрезаем часть стержня болта, оставляя требуемую длину, на которую накручиваем и затягиваем цанговый патрон дрели. К концу отрезка арматуры, приваренному к внутреннему отверстию подшипника, привариваем перпендикулярно также отрезок арматуры.
В результате получаем самодельную ручную дрель, с помощью которой можно без труда сверлить небольшие отверстия в металле и довольно большие в древесине.
Для этого достаточно закрепить в патроне сверло, создать давление вдоль оси инструмента и вращать ручку, создавая вращение патрона с зажатым в нем сверлом.
