Как самому сделать заклепочник - «Сделай сам»
Как и все инструменты, заводской ручной заклепочник со временем изнашивается и становится непригодным для дальнейшей работы. Покупать новый? Но это немалые затраты денег! Поэтому сделаем его своими руками из подручных материалов и продолжим заклепочные работы с еще большим успехом. Для реализации задуманного не нужны специальные знания и уникальные инструменты.

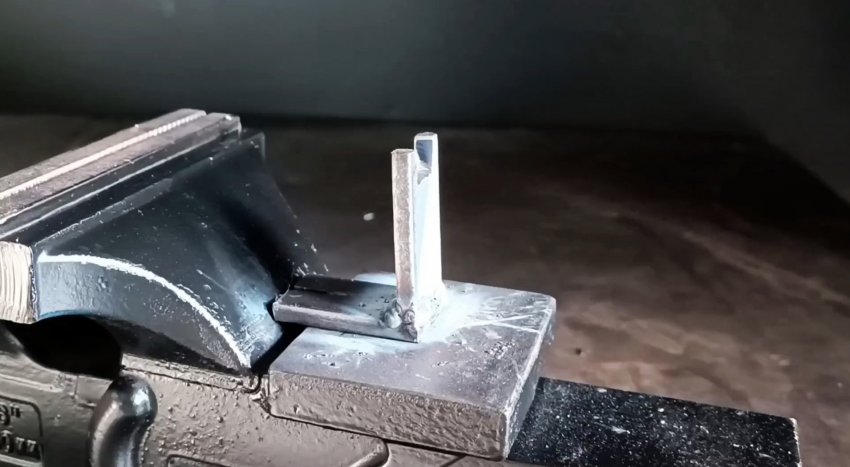

Пластину с широкой прорезью наверху устанавливаем вертикально на пластину с узкой прорезью наружу по краю узкой стороны и привариваем в таком положении друг к другу, чтобы они образовали прямой угол.

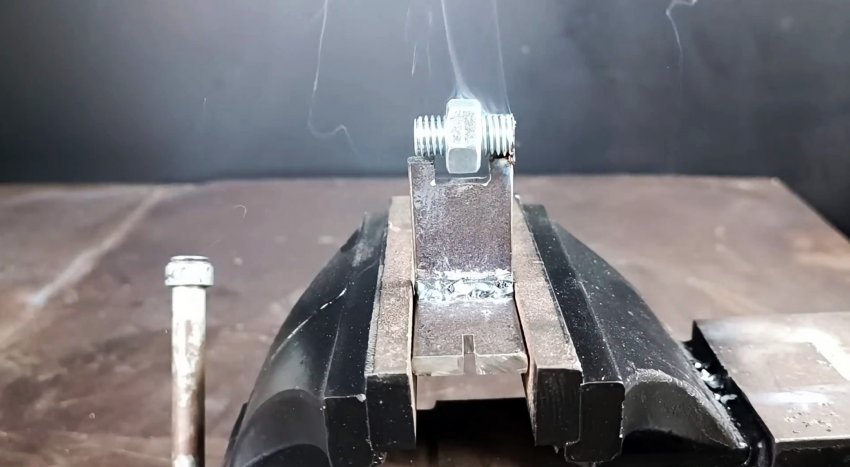

Отрезаем от болта головку, а на стержень навинчиваем гайку и укладываем на пластину с широкой прорезью так, чтобы гайка оказалась в прорези. Привариваем резьбовой стержень с гайкой сверху к «ножкам» прорези так, чтобы гайка могла вращаться на стержне.

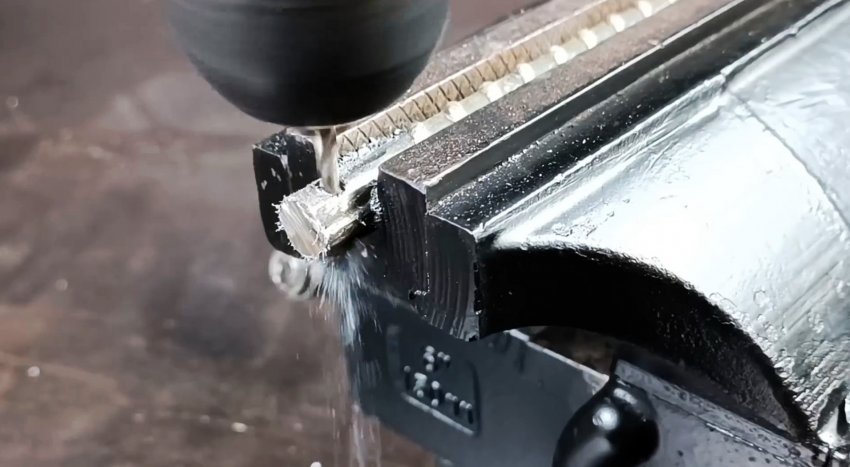

С одного края отрезка арматуры срезаем болгаркой ребра жесткости и сверлим в ней сквозное поперечное отверстие, а с торца выполняем прорезь глубиной ниже отверстия.
В тонкой прямоугольной пластине сверлим с краю посередине отверстие, помещаем ее в прорезь арматуры до совпадения отверстий и пропускаем через них гвоздь с широкой шляпкой. Отрезаем часть гвоздя заподлицо с обратной стороны арматуры и привариваем остаток гвоздя со шляпкой к арматуре.

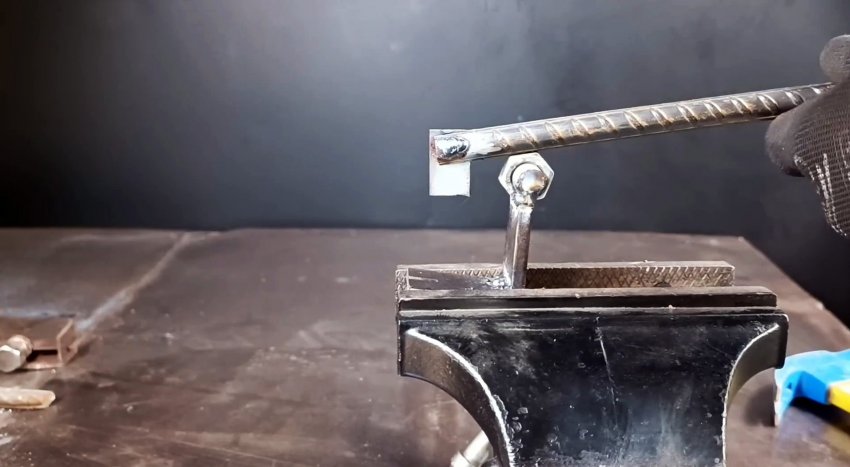

Арматуру в продольном направлении кладем на гайку точкой ближе к краю с пластиной, направленной вниз, и привариваем в таком положении арматуру к гайке.

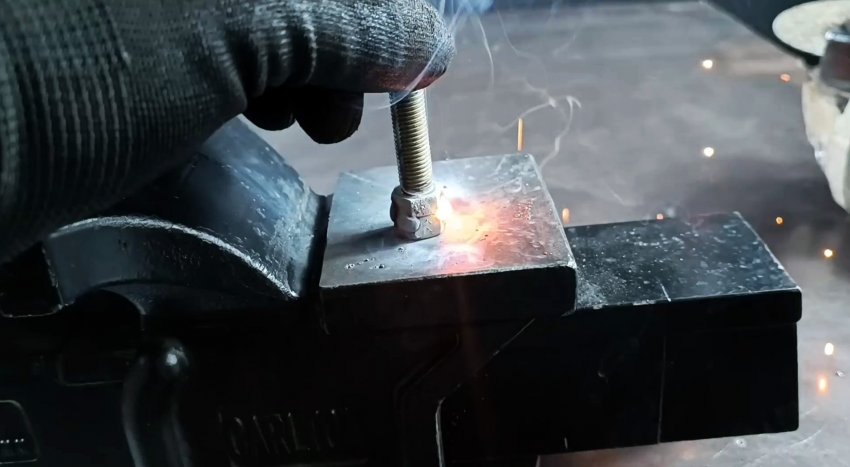

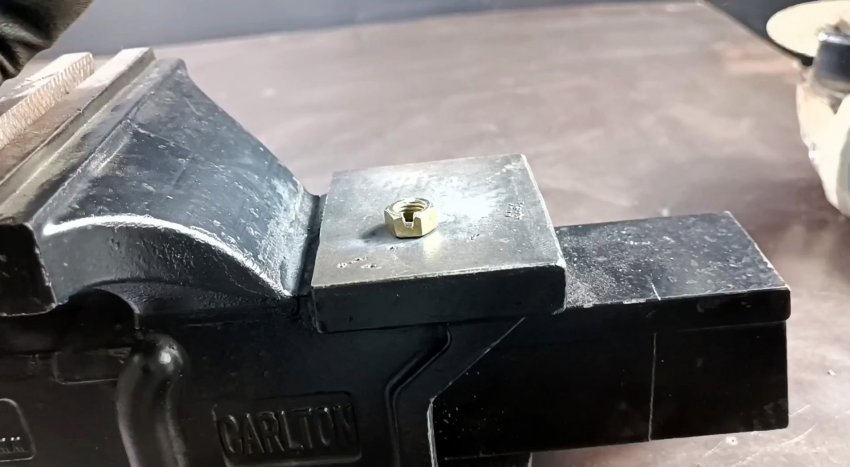

В гайке по центру одной грани выполняем примерно до середины высоты гайки прорезь, сверху к гайке прижимаем головку болта и завариваем, не повредив прорезь. Отрезаем стержень болта прямо под головкой.
К торцу стержня болта перпендикулярно по центру прижимаем пластину узкой стороной за счет срезанных углов и привариваем в таком положении.

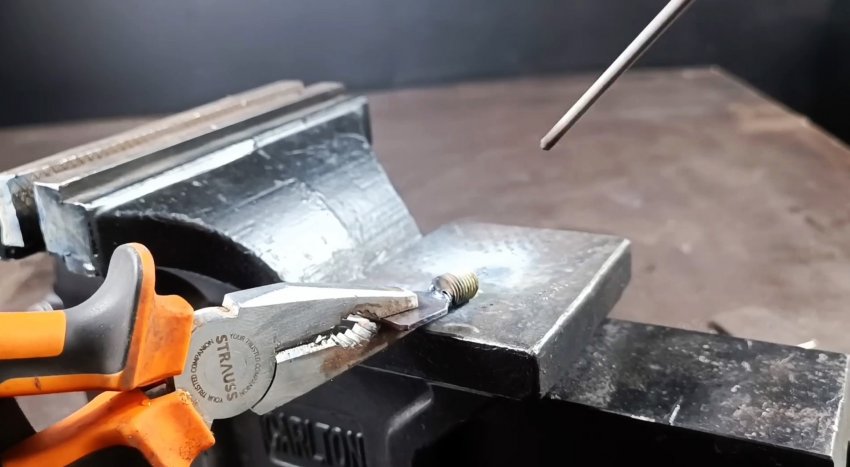

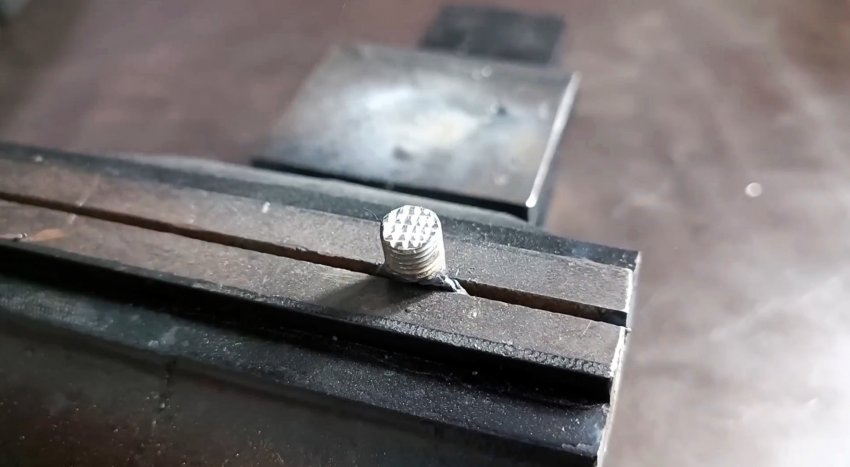

На свободном торце стержня болта наносим насечку с помощью дремеля.

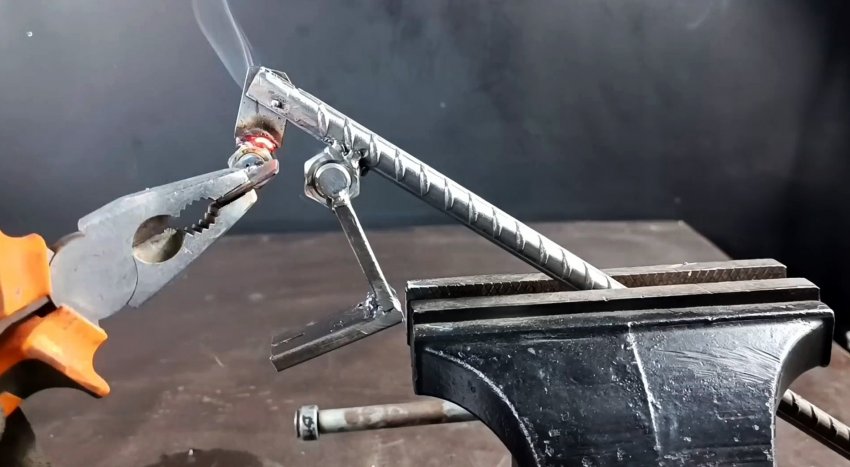

Вкручиваем стержень болта с пластиной в гайку с головкой болта и привариваем этот узел за гайку и головку болта к пластине, закрепленной на конце арматуры так, чтобы пластина привариваемого узла была перпендикулярна по отношению к пластине, закрепленной к арматуре.

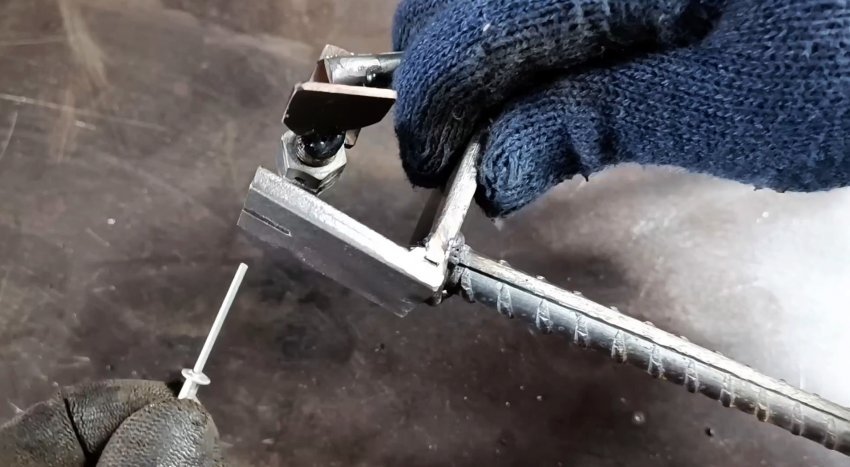

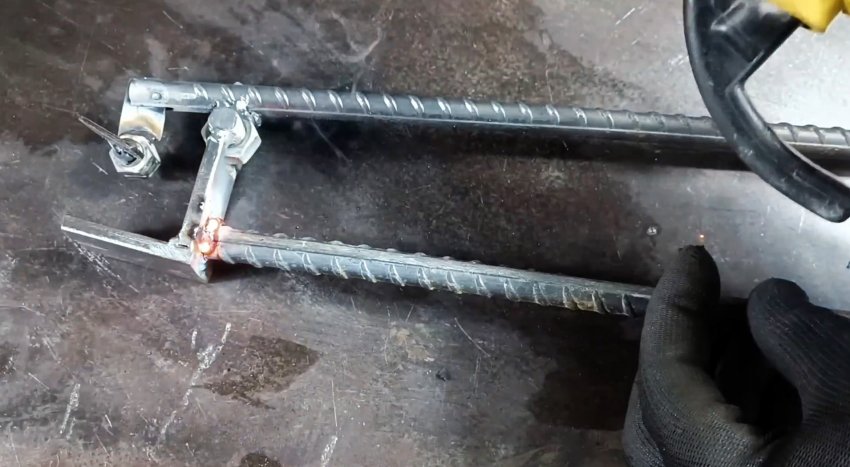

Привариваем к тыльной стороне пластины, приваренной к стержню болта, отрезок арматуры. Через прорезь в пластине вставляем стержень заклепки в отверстие гайки и, поворачивая за пластину стержень болта, фиксируем заклепку.

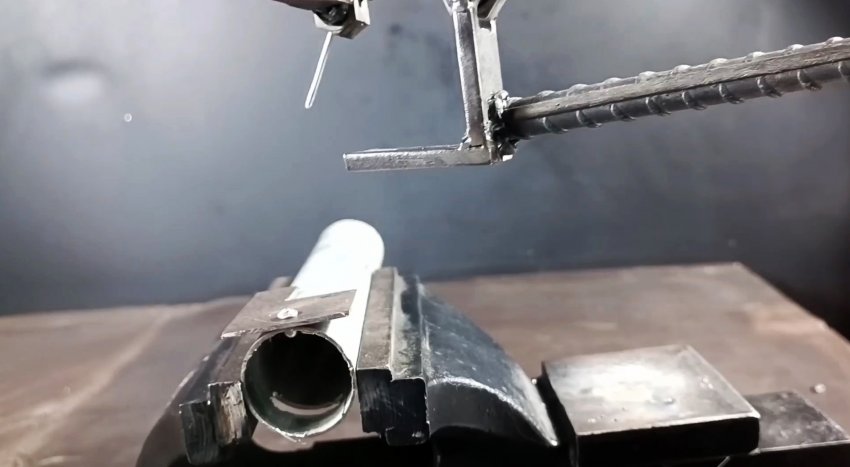

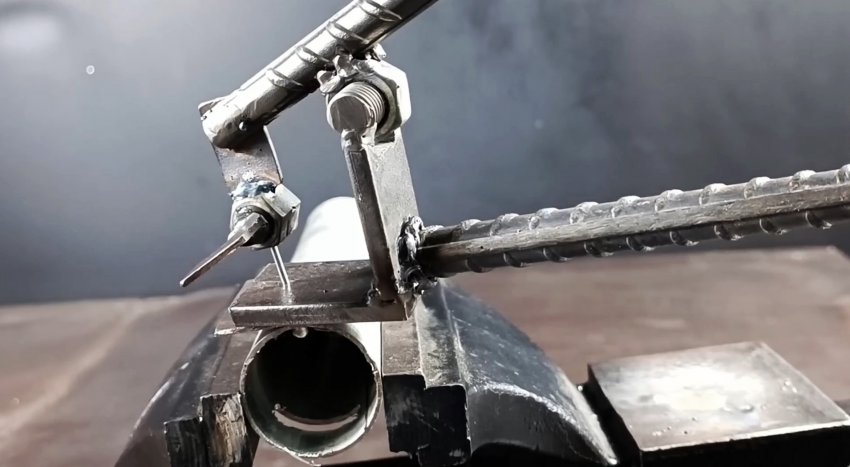

Вводим заклепку в отверстия соединяемых деталей и нажимаем на ручку из арматуры.
В результате происходит заклепочное соединение деталей.
