Как сделать мощные тиски из фанеры и домкрата - «Сделай сам»

---

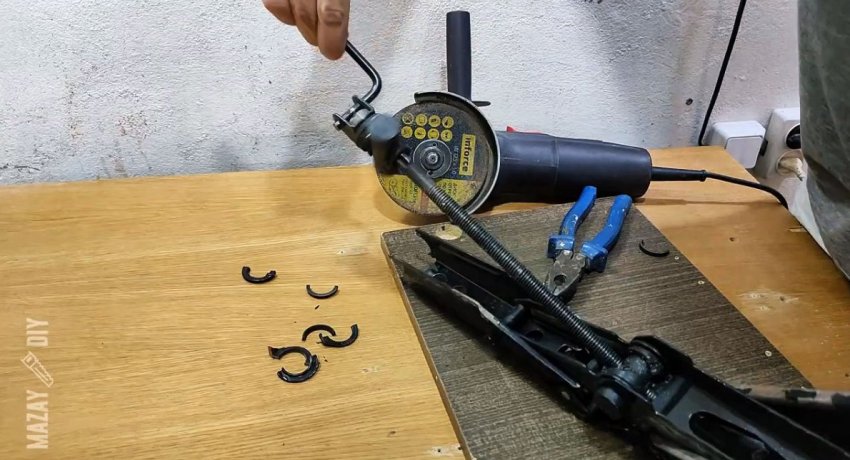

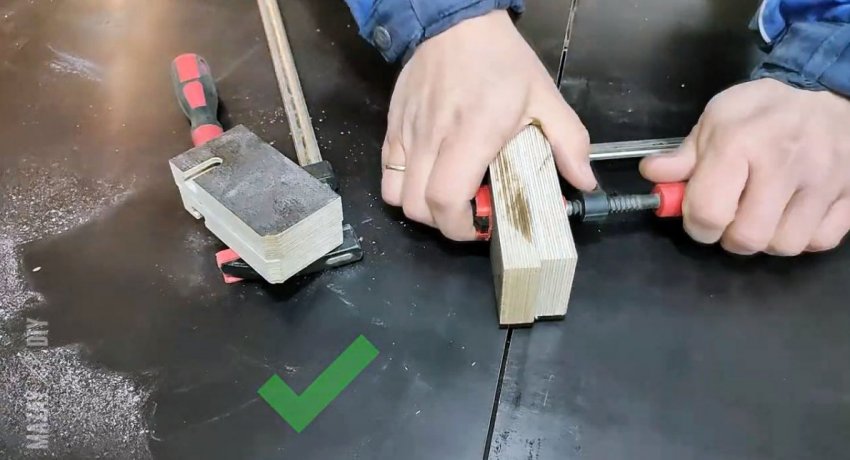

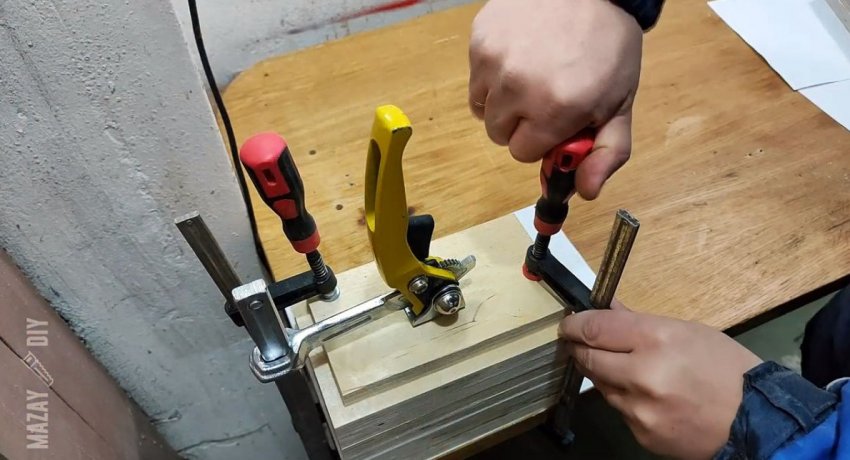

Из обычной фанеры 18 мм вырезаются заготовки для изготовления подошвы и губок тисков. Потребуется 2 детали 200х180 мм, и 5 размером 120х200 мм. Из них нужно склеить 3 заготовки, соединив вместе 2 детали 200х180 мм, 2 – 120х200 мм, и 3 – 120х200 мм.




После высыхания на последних двух заготовках нужно сделать разметку квадратного отверстия под направляющую планку. Оно должно быть смещено под одну сторону. Немного выше его просверливается сквозное отверстие под винт, демонтированный из домкрата.

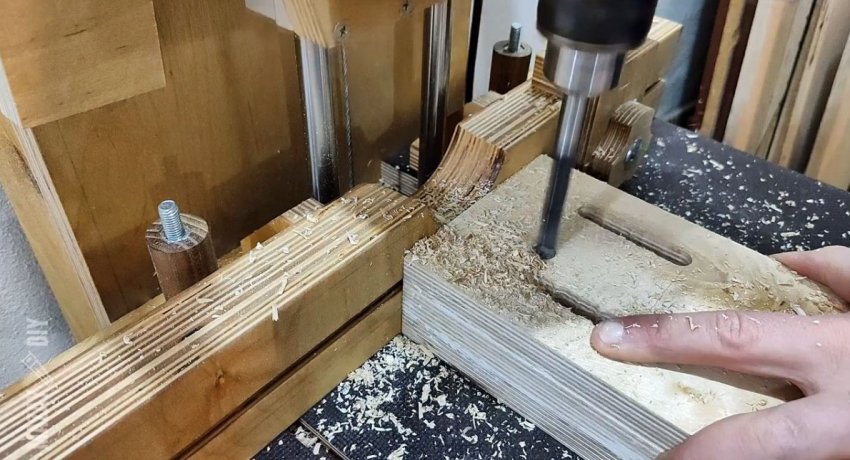

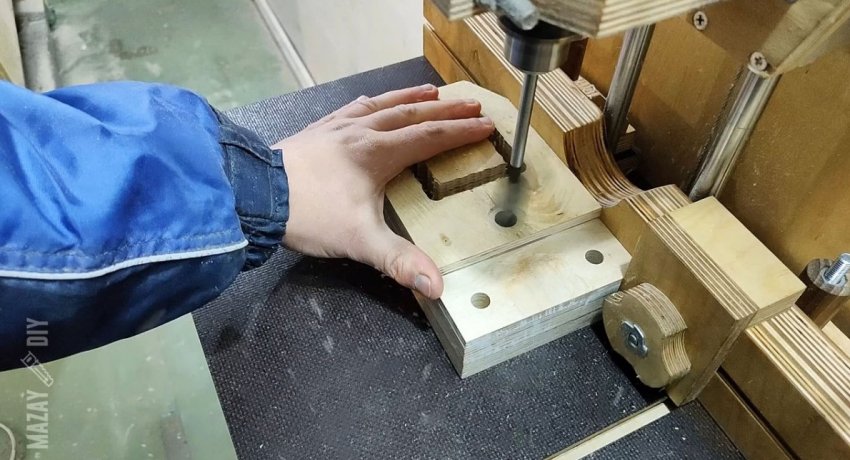

Далее нужно проделать квадратное отверстие под планку. На трехслойной детали необходимо просверлить 2 слоя. Это будет подвижная губка. Двухслойную заготовку требуется просверлить насквозь.

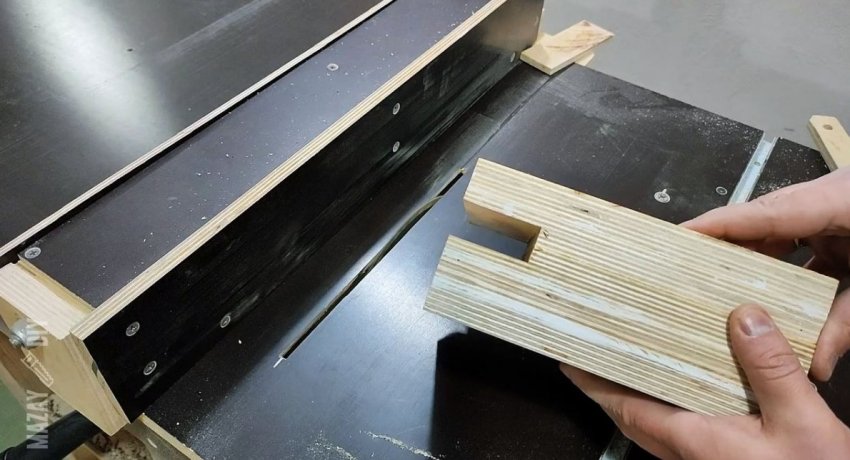

На обеих заготовках губок выбирается четверть над отверстием для винта, чтобы в дальнейшем установить туда накладки. Глубина четвертей 10 мм. Затем у обеих деталей срезаются углы со стороны квадратных отверстий.

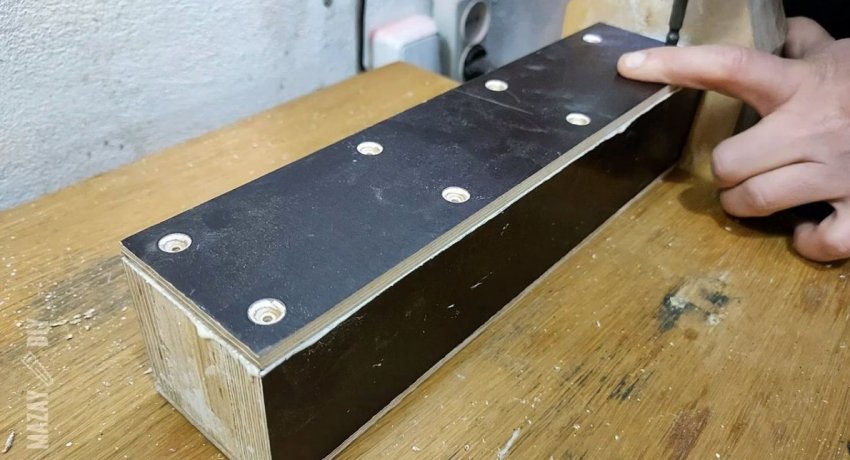

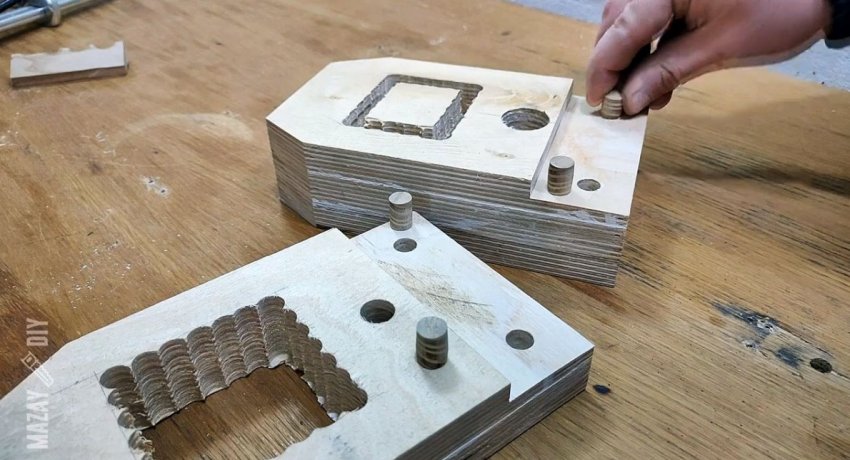

Далее нужно просверлить по углам заготовку подошвы тисков. Также делаются по 2 глухих отверстиях на выбранных четвертях под установку накладок. В них вклеиваются шканты, в которые потом вкрутятся мебельные гайки. На неподвижной трехслойной губке тисков нужно расширить отверстие под винт на глубину двух слоев.

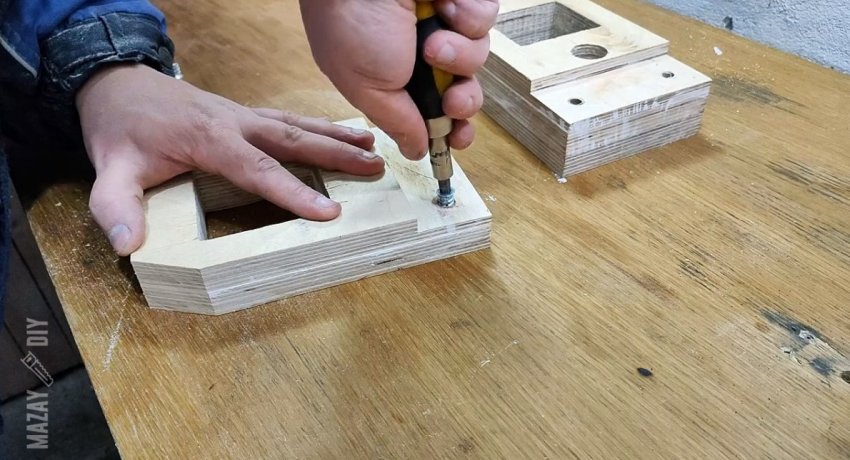

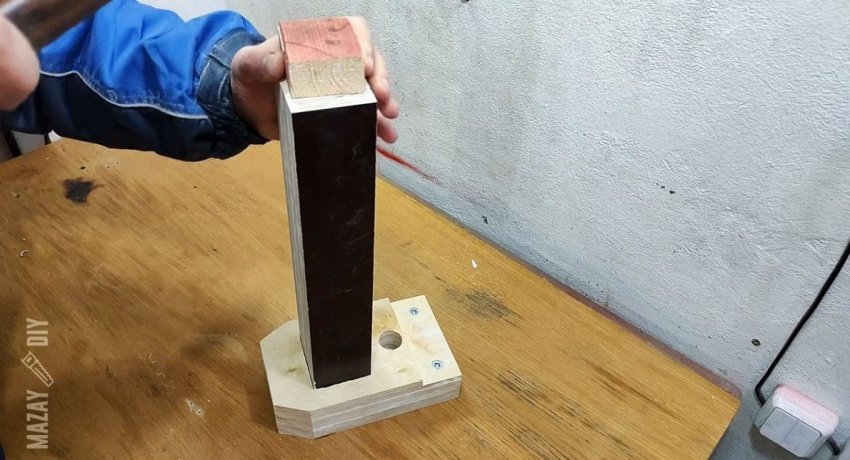

Далее требуется зачистить стамеской отверстия под направляющую планку. В шканты врезаются мебельные гайки. Затем следует вклеить направляющую планку в подвижную трехслойную губку, и дополнительно прикрутить ее с торца саморезами.


На боковую часть планки приклеиваются 2 накладки из тонкой ламинированной фанеры 6 мм размером 314х72 мм. Также нужно просверлить сбоку неподвижную губку напротив отверстия для винта, чтобы вставить в нее цилиндр с резьбой для его вкручивания.

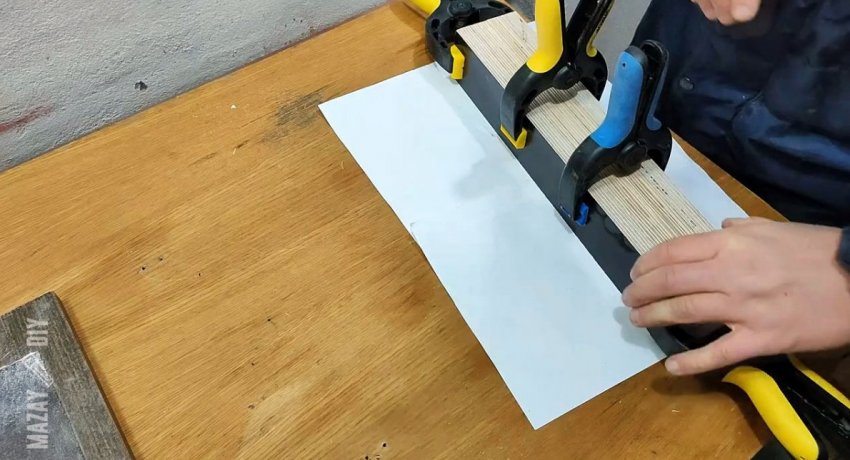

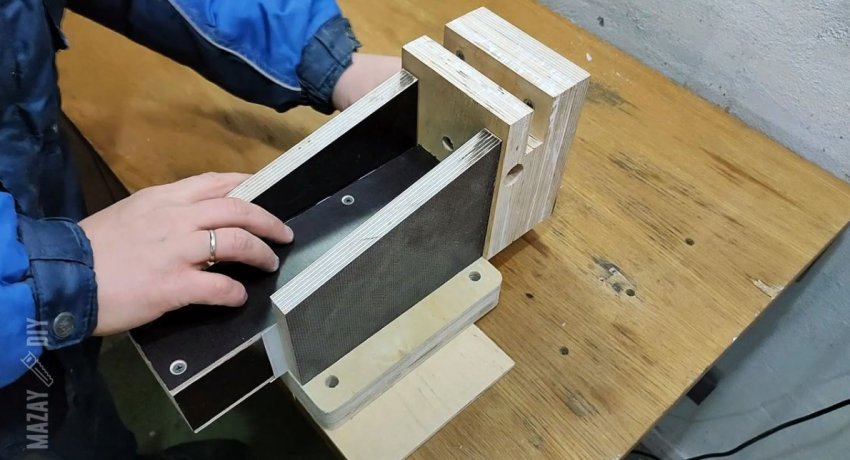

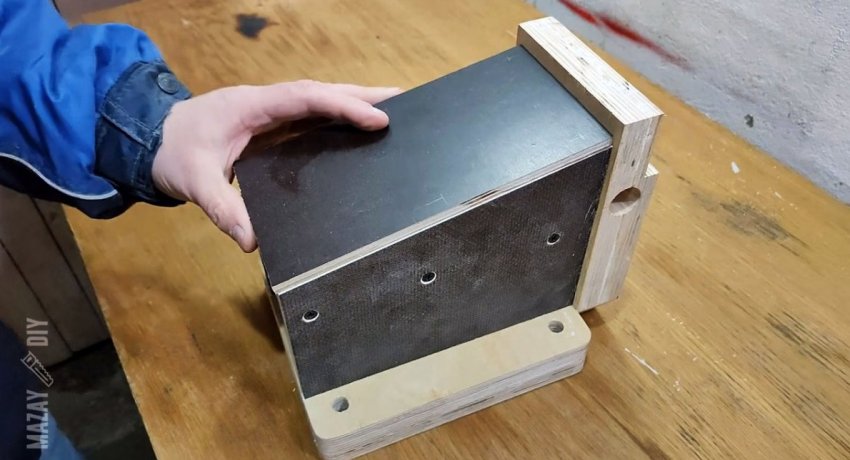

Неподвижная губка устанавливается на направляющую рейку. Затем к ней приклеивается подошва тисков. Рейка со всех сторон прокладывается бумагой для создания зазора. Сбоку от нее устанавливается 2 боковины из ламинированной фанеры 18 мм. Их длина 200 мм, высота с одной стороны 106 мм, со второй 144 мм. Между ними закладывает деталь 72х200 мм. Боковины скрепляются клеем и саморезами. Затем бумага удаляется.

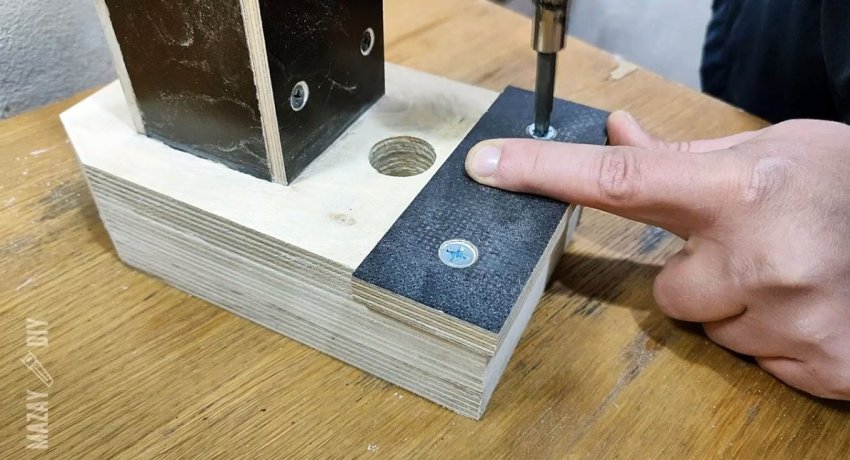

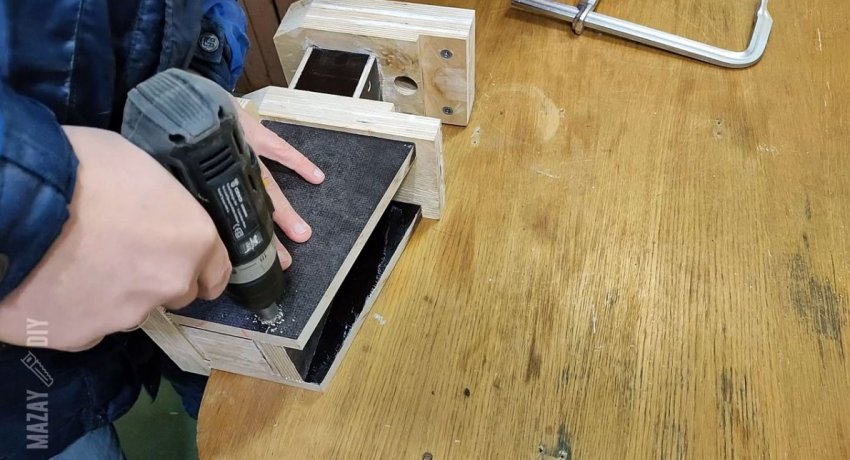

На выбранную четверть губок прикручиваются накладки из ламинированной фанеры 12 мм. Далее следует заняться воротком тисков. Для него потребуется вырезать коронкой из фанеры 4 диска диаметром 90 мм, которые нужно будет склеить в оголовок.

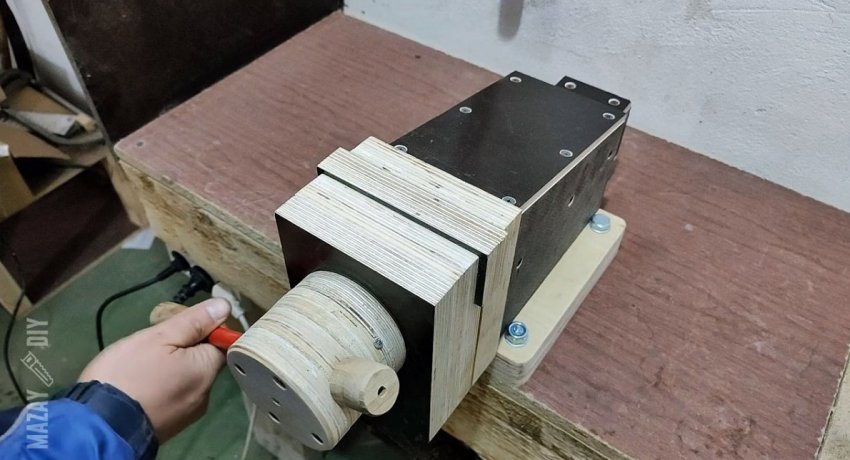

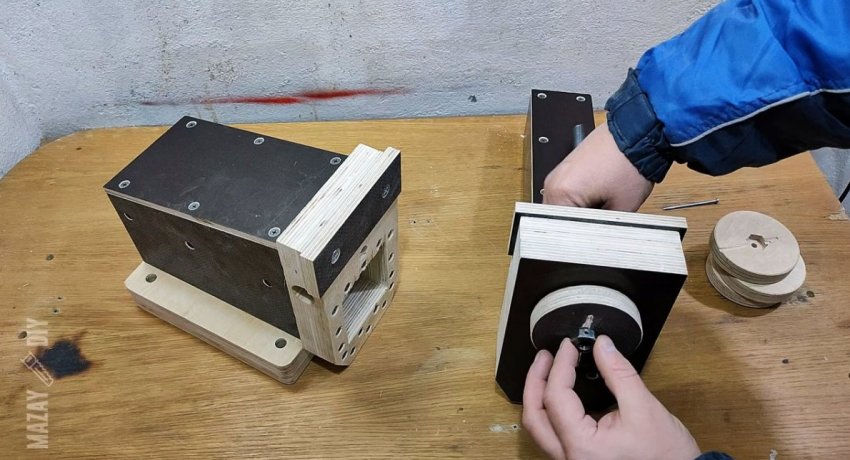

В первых двух дисках врезается отверстие под гайку винта. Нужно предусмотреть возможность ее блокировки на резьбе штифтом. В первые диски устанавливается гайка, и после вкручивания винта фиксируется штифтом. Далее приклеиваются остальные диски. Затем оголовок просверливается сбоку.



Диски укрепляются саморезами, и через боковое отверстие заводится рукоятка из стального кругляка 14 мм. Чтобы тот не выпадал, на его концы вклеиваются ограничители.

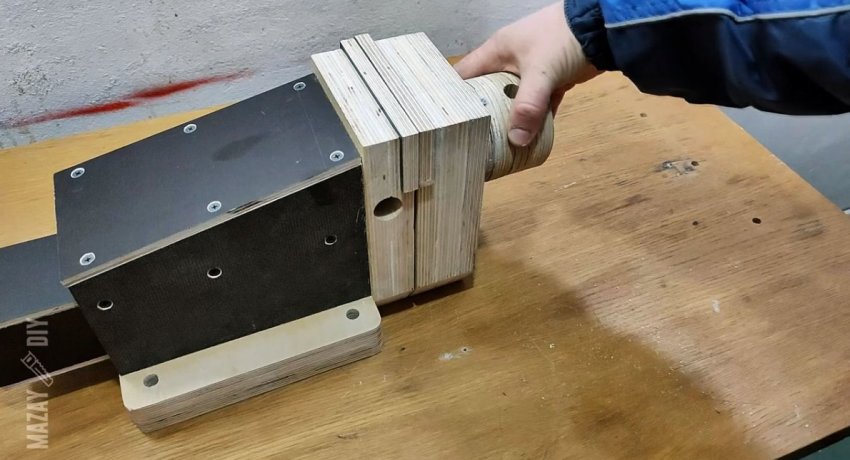

Тиски прикручиваются к столу и пропитываются маслом. Для лучшей фиксации в них заготовок с круглым профилем, по центру накладок можно сделать пропил. В результате получаем очень достойный инструмент задешево.
