Как сделать квадратное отверстие в стальной заготовке - «Сделай сам»
Процесс «сверления» квадратного отверстия Деталь, которую нужно просверлить, необходимо уложить на стол фрезерного станка перпендикулярно относительно будущего отверстия. Фрезой...[/h]
![Как сделать квадратное отверстие в стальной заготовке - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-kvadratnoe-otverstie-v-stalnoj-zagotovke-sdelaj-sam-1.jpg)
Процесс «сверления» квадратного отверстия

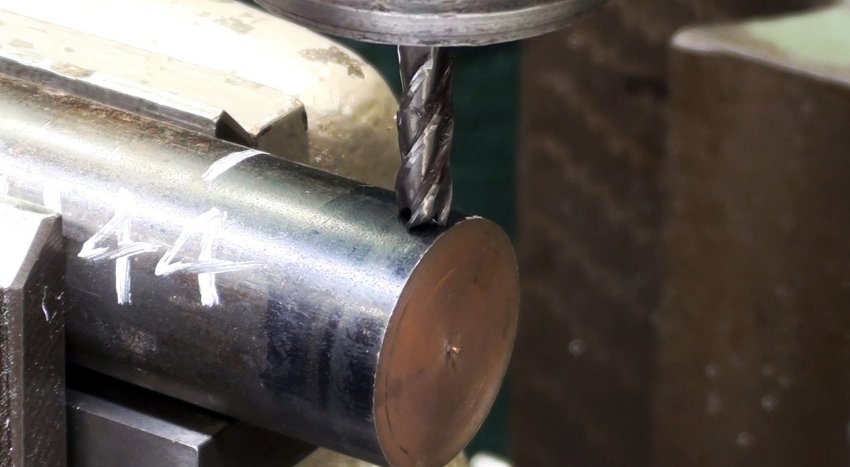

Деталь, которую нужно просверлить, необходимо уложить на стол фрезерного станка перпендикулярно относительно будущего отверстия.
Фрезой в ней выбирается глубокий паз, равный по ширине требуемому отверстию.
Далее подготавливается прут квадратного сечения, соответствующий параметрам требуемого отверстия.
Он укладывается в паз. Затем вырезается и протачивается вставка, которая закроет оставшуюся часть паза.
Заготовка поворачивается на 90 градусов. В нее укладывается прут с прокладкой из жести для создания зазора. Далее в паз помещается вставка, и фиксируется сбоку струбциной.
После этого заготовку нужно просверлить насквозь в двух местах вместе со вставкой.
В отверстия забиваются стальные штифты и обрезаются.
Их можно подогнать под нужный диаметр на токарном станке. Для прочности штифты не помешает закрепить внутри заготовки припоем, чтобы они точно не выпали.
Далее болванка обрабатывается на токарном станке под нужные размеры.
Если делается деталь не с круглым профилем, то ее можно отшлифовать болгаркой или доработать фрезером.
