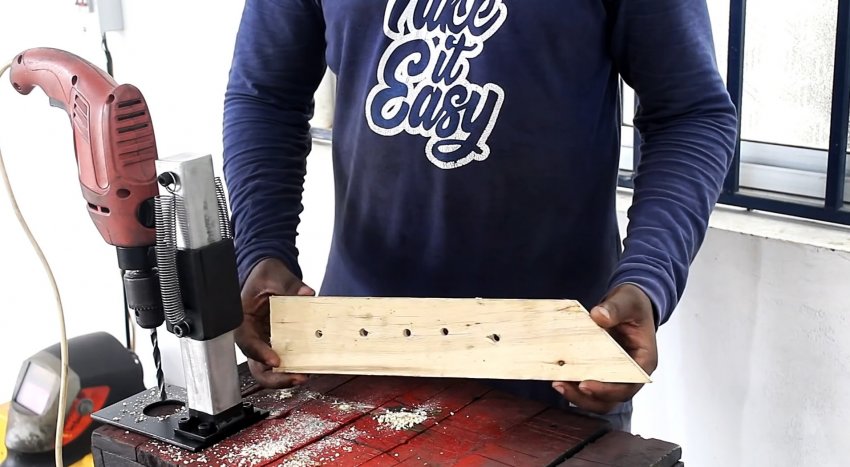

Нажимной сверлильный станок на базе дрели для домашней мастерской - «Сделай сам»

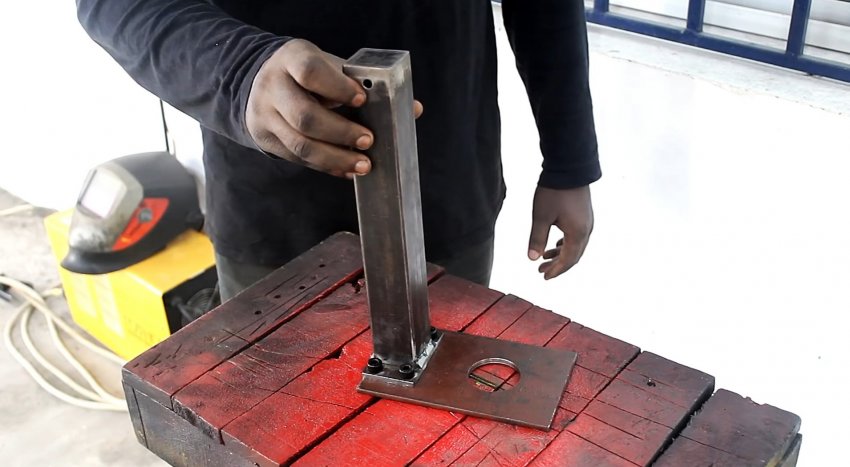

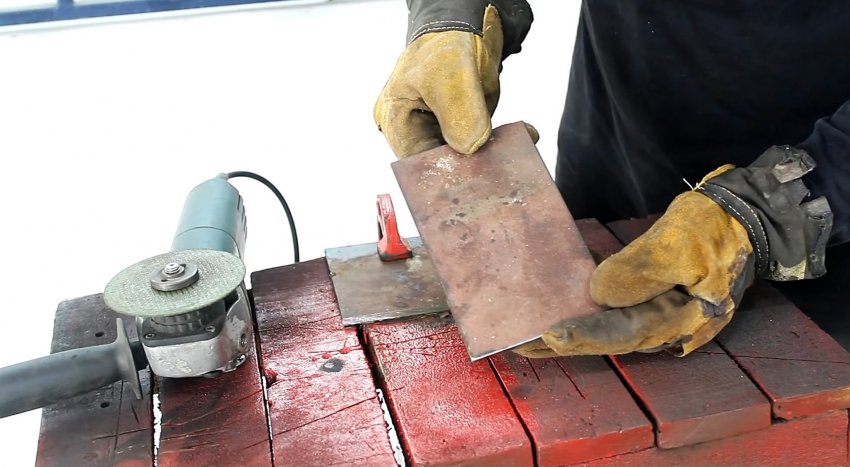

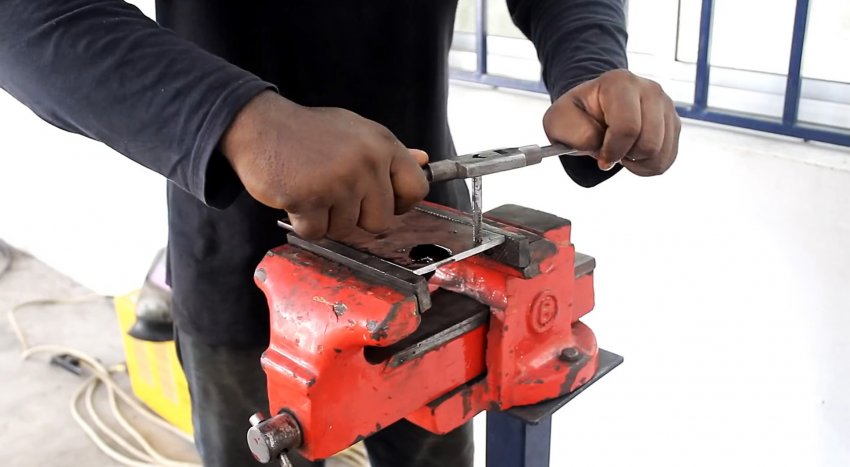

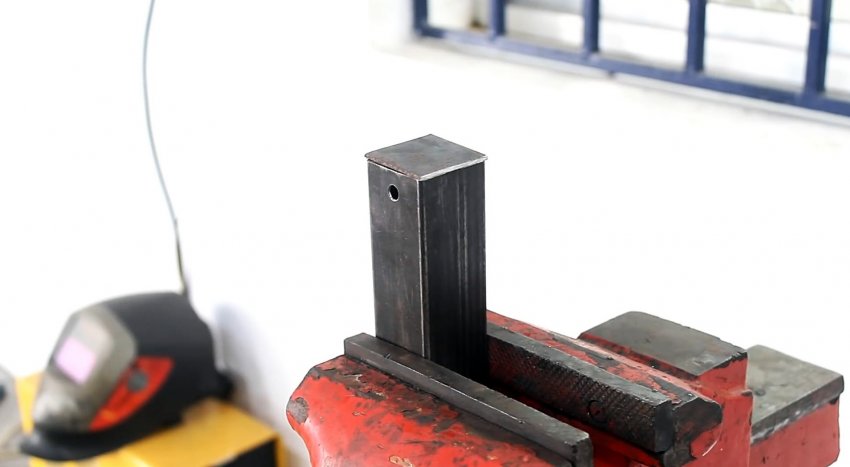

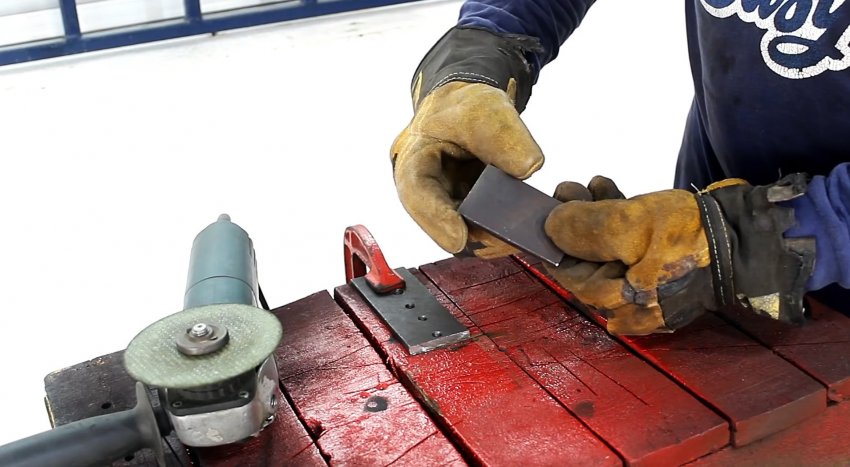

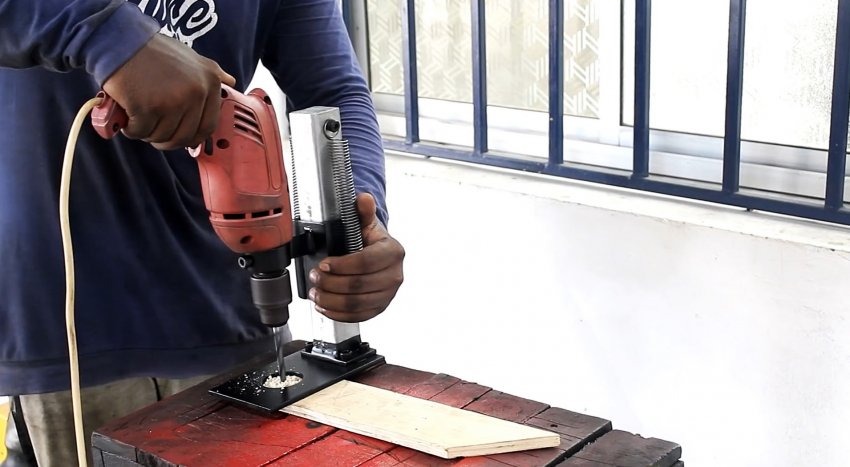

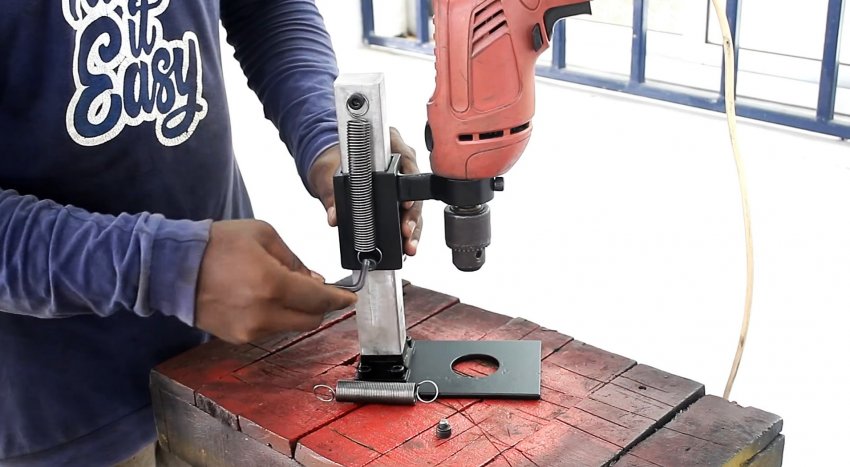

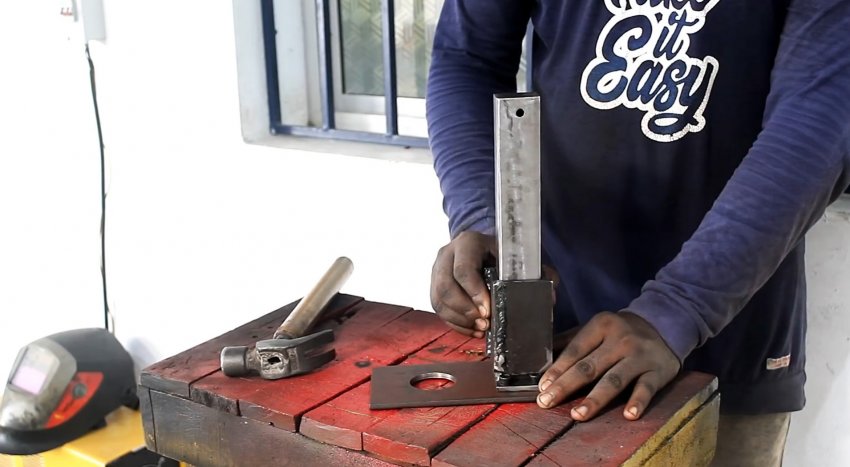

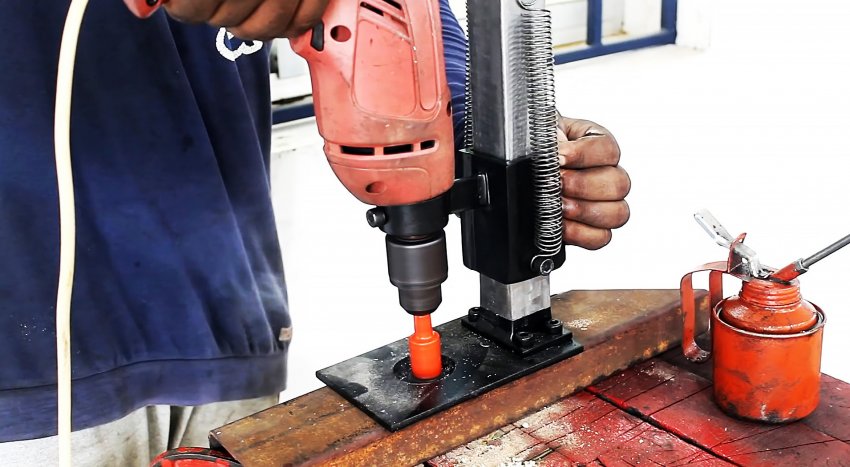

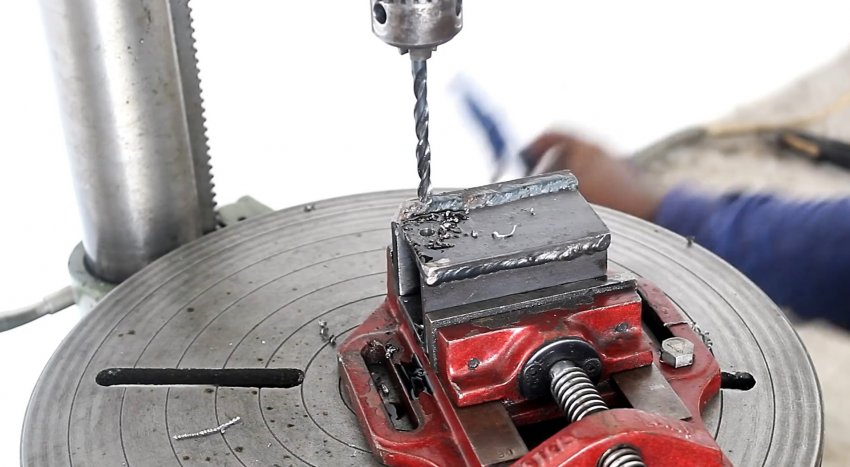

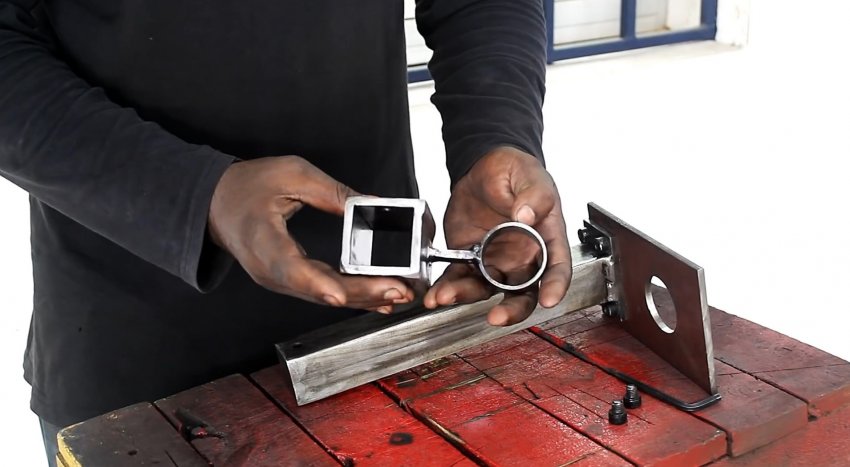

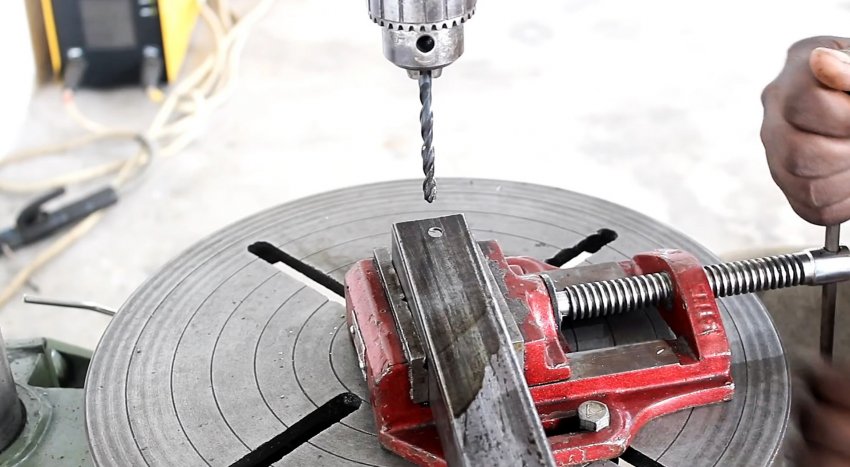

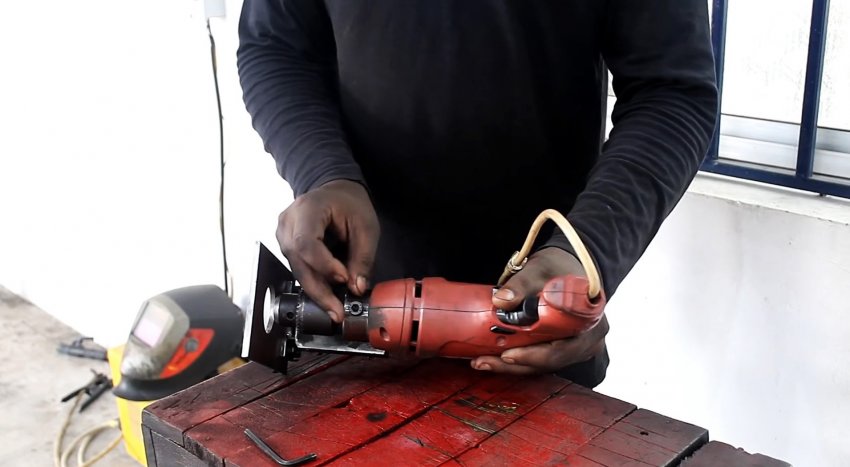

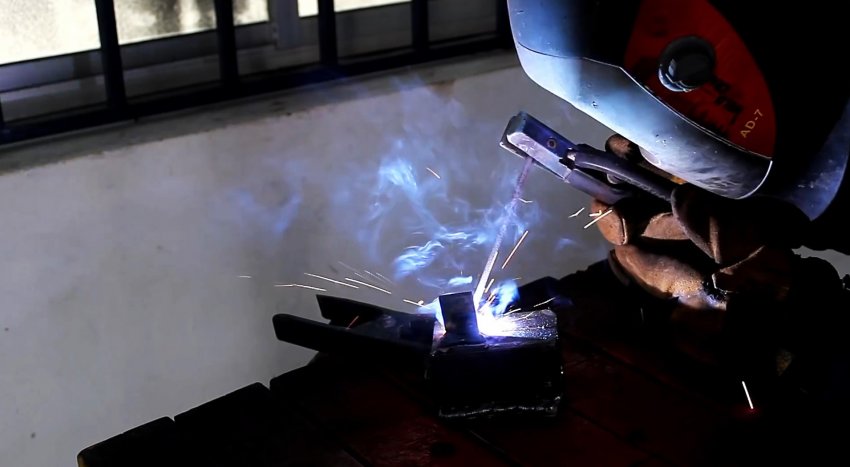

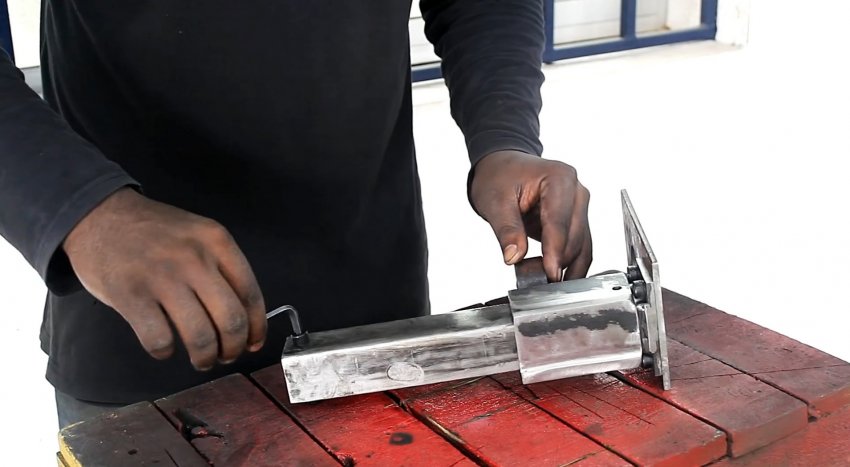

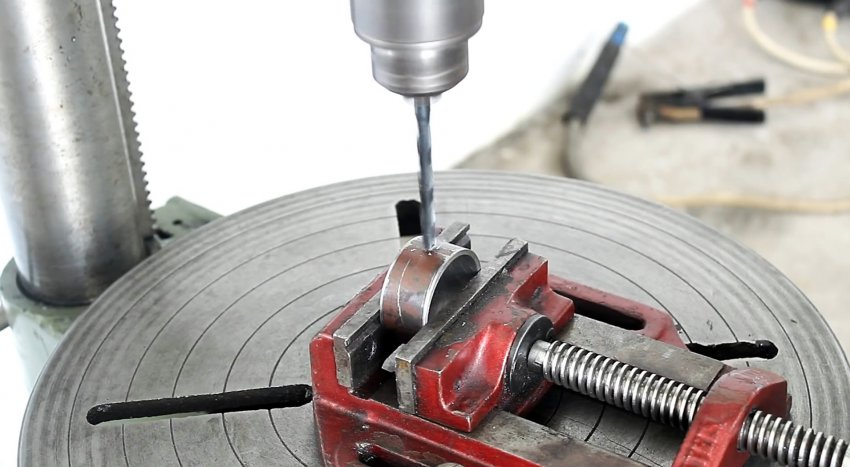

Сверление подразумевает точную работу. Отверстие в заготовке должно быть ровно просверленным. В противном случае детали не совпадут правильно и придётся все переделывать заново. В условиях домашней мастерской не каждому по карману иметь сверлильный станок. А вот смастерить самодельное приспособление для точного сверления может каждый. В такое вспомогательное устройство устанавливается обычная дрель и с ее помощью можно производить качественную работу. Затем при помощи метчика М10 с двух сторон отверстия трубы нарезается резьба. Из листового металла 6 мм толщиной отрезается квадрат 40*40 – это будет заглушка. Установив на трубу со стороны отверстий необходимо будет ее приварить. Для изготовления платформы которая будет прикручиваться к основе отрезается металл толщиной 6 мм габаритами 100 на 60 мм. От каждых угловых сторон отступаем 15 на 15 мм и просверливаем 4 отверстия на 10 мм. Затем полученную заготовку кладем на другую не заглушенную сторону профильной трубы посередине и обвариваем. Пришло время сделать рабочую основу. Для этого берется лист металла толщиной 6 мм и габаритами 100 на 200 мм. Со стороны 100 мм необходимо зеркально перенести отверстия с платформы и просверлить их в основе сверлом 8,5 мм. Затем следует нарезать резьбу М10 в этих четырех отверстиях. От другого края 100 мм где отверстий нет следует отступить 80 мм и по центру просверлить отверстие победитовой головкой для сверления на 50 мм. Четырьмя болтами М10 под внутренний шестигранник длинной 20 мм платформа прикручивается к основе. Переходим к изготовлению двигающегося элемента в котором будет зафиксирована дрель. Для этого из листа металла 6 мм вырезаются 4 заготовки габаритами 47 на 70 мм. Скрепив заготовки внахлест чтоб в середине получился квадрат 40 на 40 следует произвести обваривание. В полученной заготовке отступив 15 мм от края по центру сверлим отверстие на 8,5 мм с двух сторон. Нарезаем резьбу М10. Отрезаем от листа металла 6 мм заготовку 40 на 30 мм. Для изготовления крепежа для дрели берется труба с приближенным внутренним диаметром как у дрели возле патрона. Отрезается заготовка и по необходимости точность размера подгоняется на токарном станке путем расточки. Далее в круглой заготовке посередине сверлится отверстие на 8.5, и нарезается резьба М10. К движущему элементу с противоположной от отверстий стороны приваривается отрезок 40 на 30 и проточенная заготовка. Ходовая часть одевается на стойку, в крепление вставляется дрель и фиксируется болтом. Чтоб сделать механизм с обратным ходом следует нарезать пружины. Для этого берется пружина для дверей и отрезается от нее по 100 мм два отрезка. С каждой стороны пружины пассатижами отгибаются кольца для фиксации. В верхнюю часть основного штока вкручиваются болты, на которые одеваются пружины. Тогда как вторая часть пружин фиксируется на ходовой части болтами. Теперь можно устанавливать походящий инструмент и производить точное сверление. Полезная информация Помните, когда производится любая механическая обработка металла следует соблюдать правила личной безопасности. При работе угловой шлиф-машиной необходимо использовать защитные очки, респиратор, наушники и перчатки. При работе на токарном и сверлильных станках одевайте очки. Несомненно, приспособление работает и точно сверлит отверстия. Но изготавливать такое необходимо, когда потребность в сверлении отверстий через щур велика. Соблюдая такие простые правила работы ваше здоровье будет в порядке еще много лет. Смотрите видео Как сделать портативный сверлильный станок из обрезков фанеры - https://sdelaysam-svoimirukami.ru/7746-portativnyj-sverlilnyj-stanok-iz-obrezkov-fanery.html
