Как из крышек от банок сделать дальнобойную WiFi антенну - «Сделай сам»

шпилька М6 – 150 м;
гайки М6 – 14 шт.;
монтажный уголок;
коаксиальный кабель;
F-разъем для ТВ кабеля.

Процесс изготовления и подключения антенны

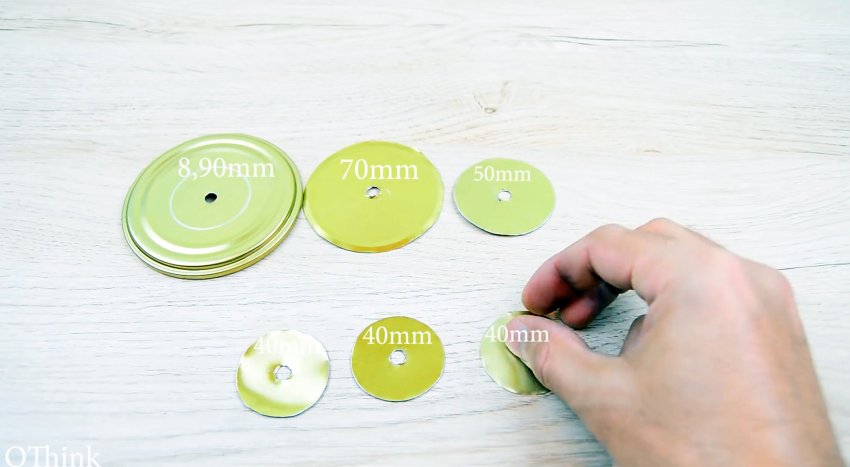

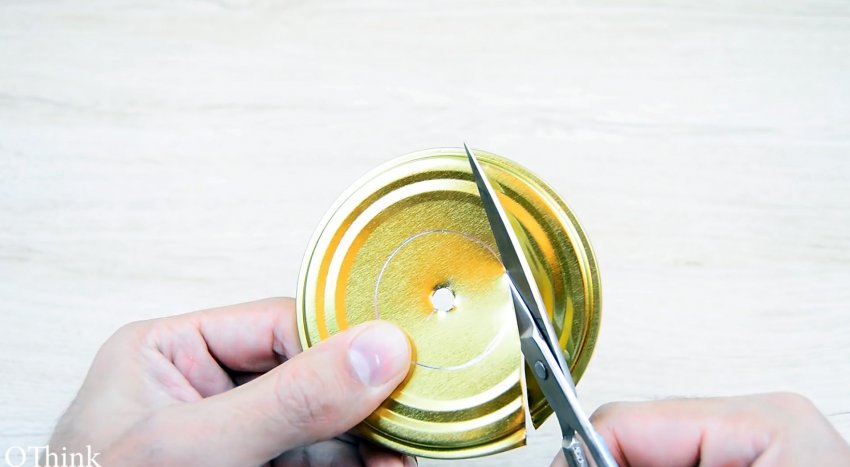

Необходимо просверлить 6 закаточных крышек по центру сверлом 6 мм. Одна из них оставляется без доработки, остальные обрезаются, чтобы получить диски меньшего диаметра. Потребуются 1 – 70 мм, 1 – 50 мм, и 3 по 40 мм.

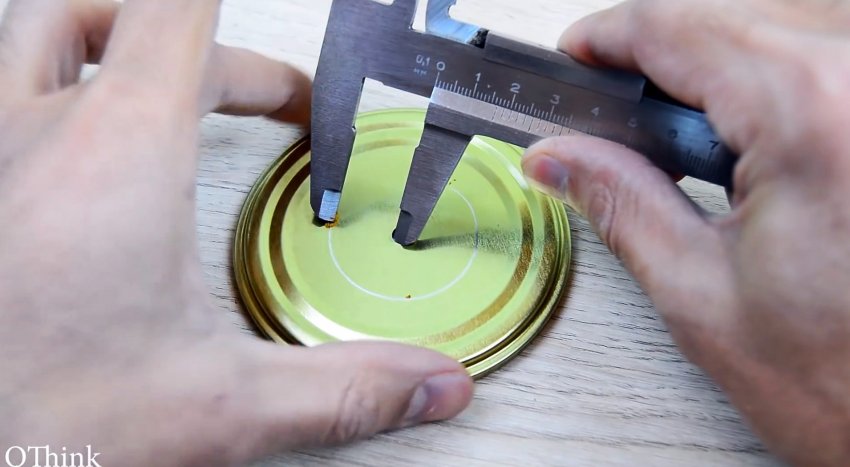

На необрезанной крышке нужно наметить циркулем круг диаметром 40 мм. Затем за 25 мм от центра в нем просверливается отверстие так, чтобы оно цепляло краем начало круга.

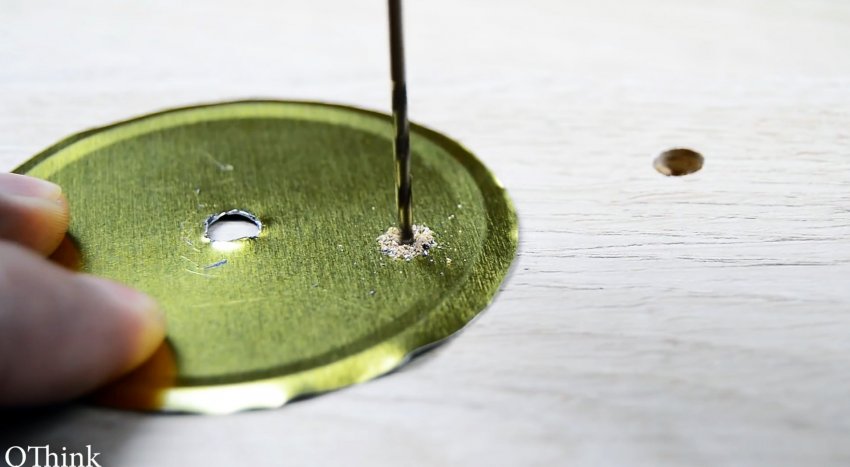

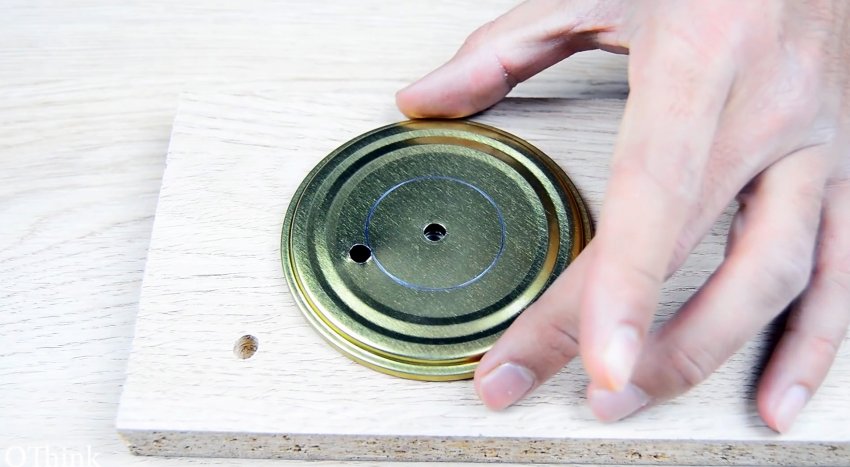

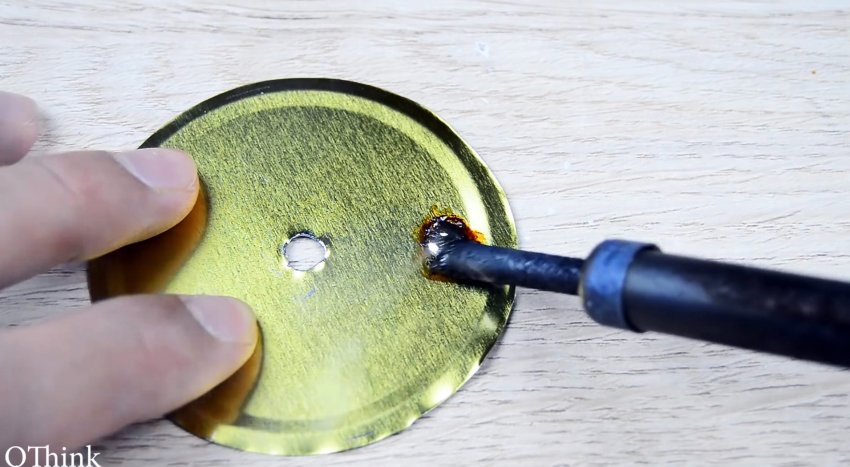

Нужно составить центрами целую крышку и диск 70 мм, и перенести на него расположение бокового отверстия. Затем требуется просверлить его по метке, но уже сверлом 1-2 мм. Это отверстие нужно залудить припоем.

Берем шпильку и обрезаем.

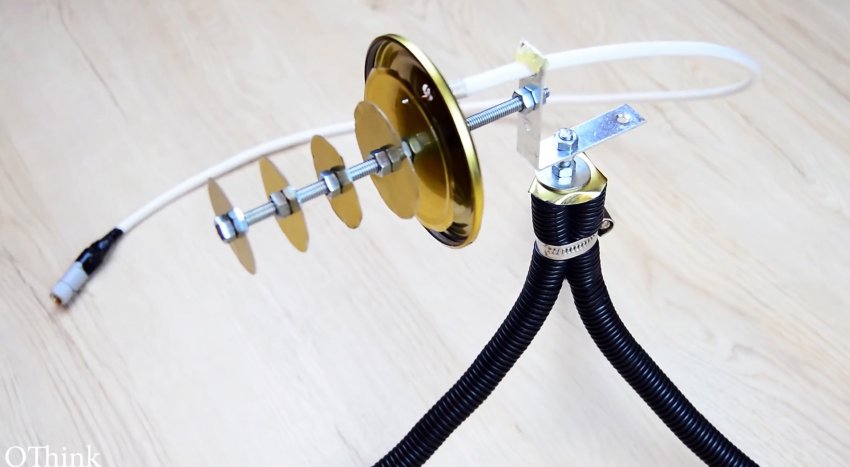

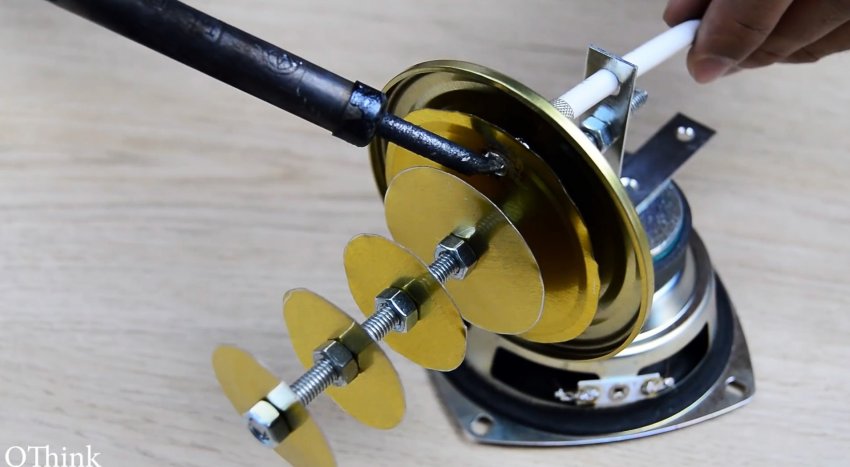

На край шпильки зажимается гайками монтажный уголок. Дальше по мере убывания радиуса устанавливаются с помощью двух гаек заготовленные диски.
Расстояние между мелкими должно быть 23 мм, между дисками диаметром 50 и 70 мм делается зазор 11 мм, а между самыми большими 9 мм.

Одну из штатных антенн роутера следует открутить и разобрать.

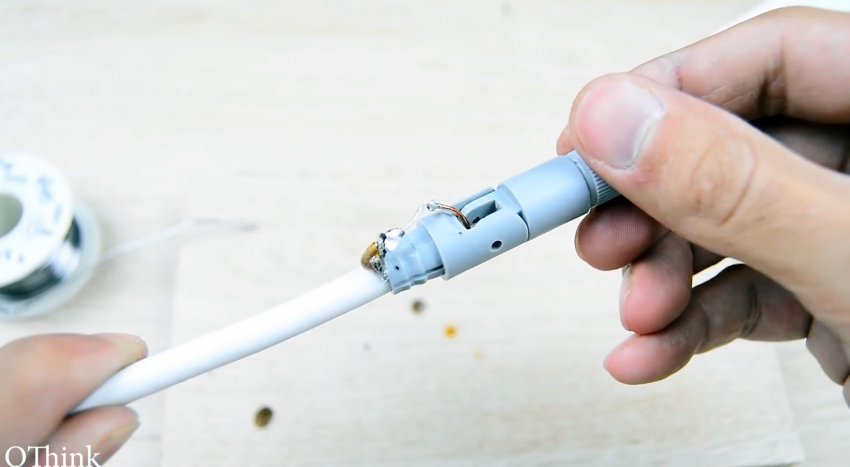

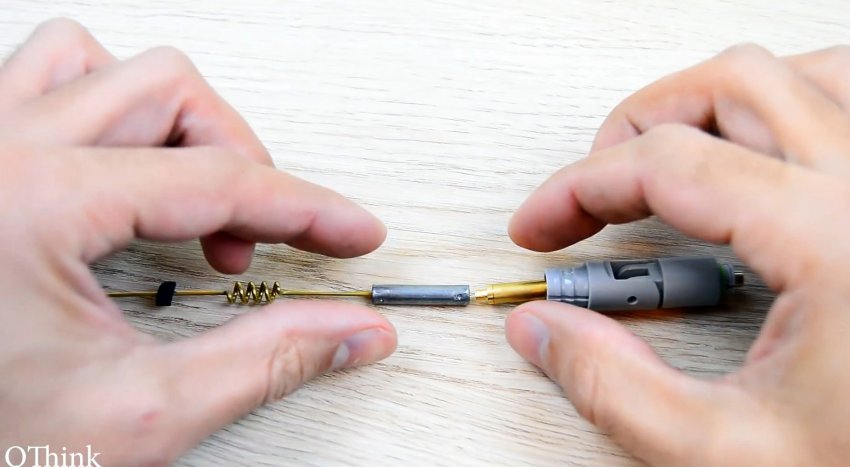

Нас интересует находящийся внутри провод и нижняя часть корпуса антенны с резьбой. В нее вставляется зачищенный коаксиальный кабель с завернутой оплеткой. Его центральная жила заворачивается в корпусе, и соединяется со штатным проводом и оплеткой посредством пайки. Затем все обматывается изолентой.

На второй конец коаксиального кабеля ставится F-разъем со снятой гайкой. Он плотно вставляется в отверстие в первом диске антенны. Затем центральная жила провода припаивается ко второму диску.

Несложная конструкция, ее действительно проще сделать, чем купить, смотрите сами - http://ali.pub/5j0hyo
