Дальнобойная Wi-Fi антенна из доступных материалов - «Сделай сам»

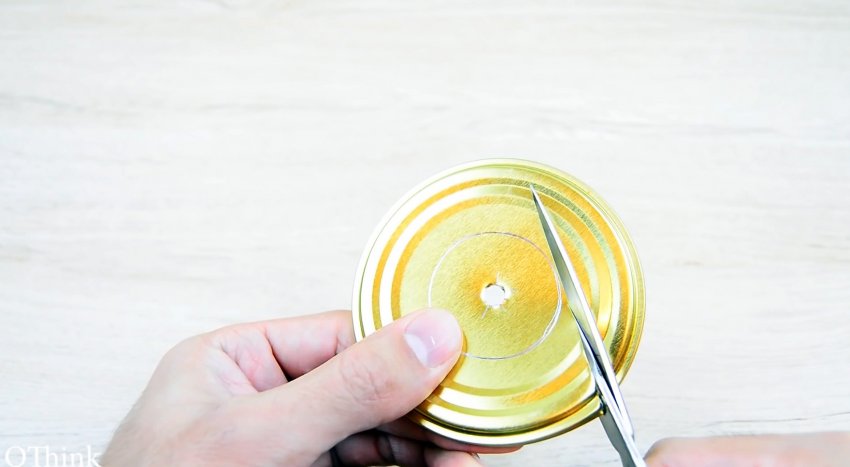

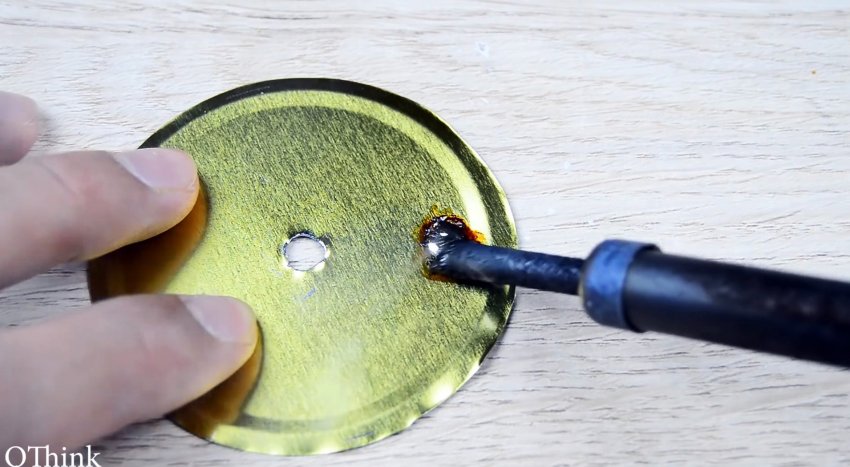

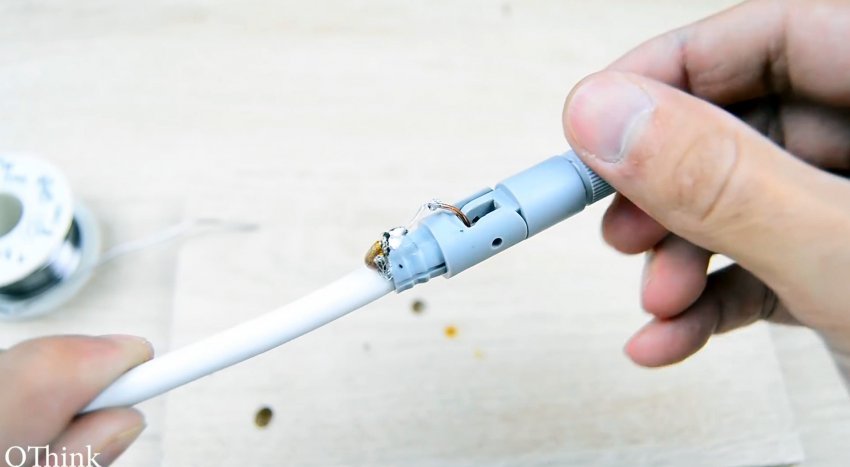

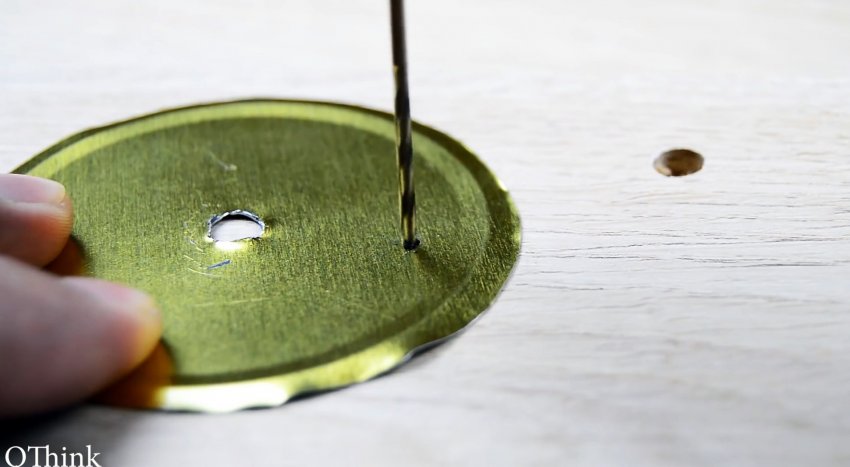

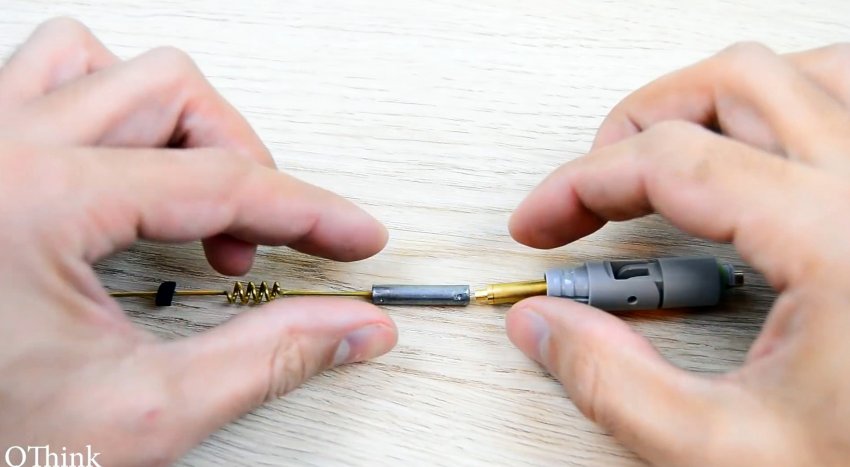

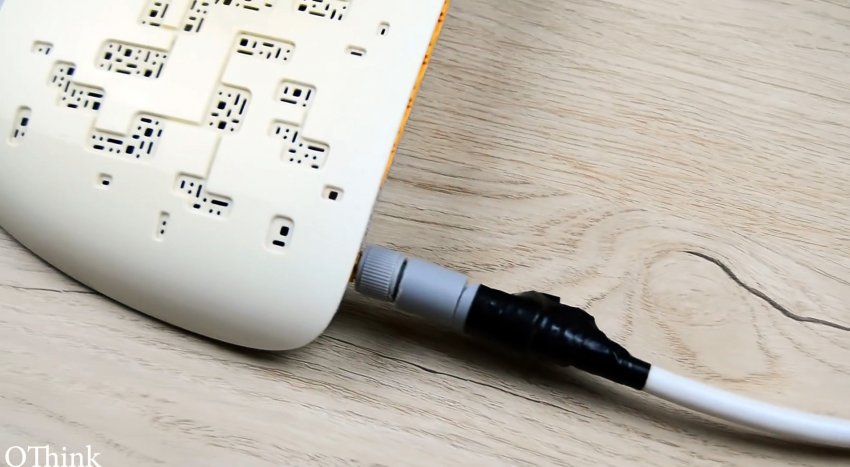

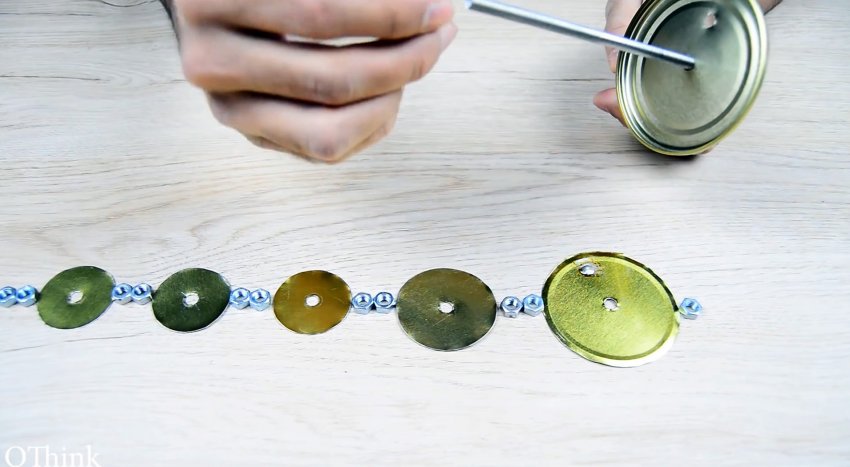

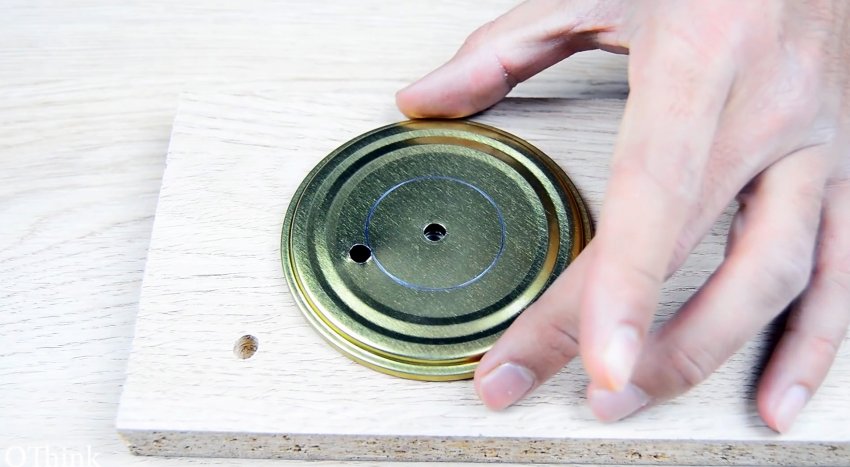

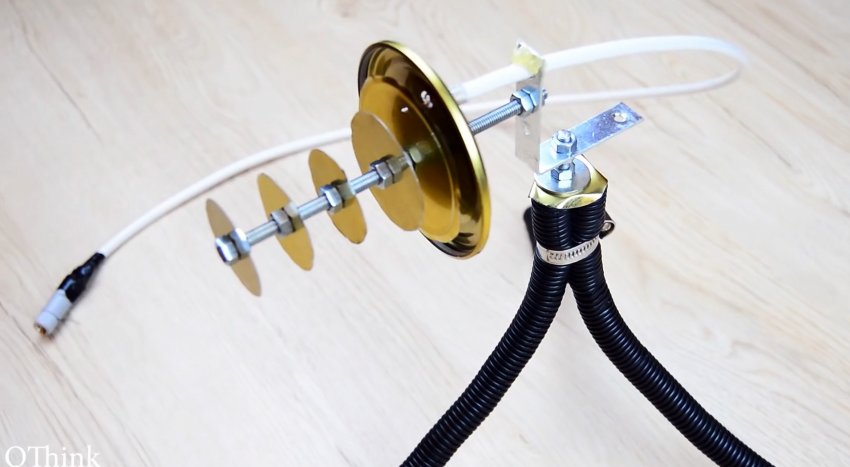

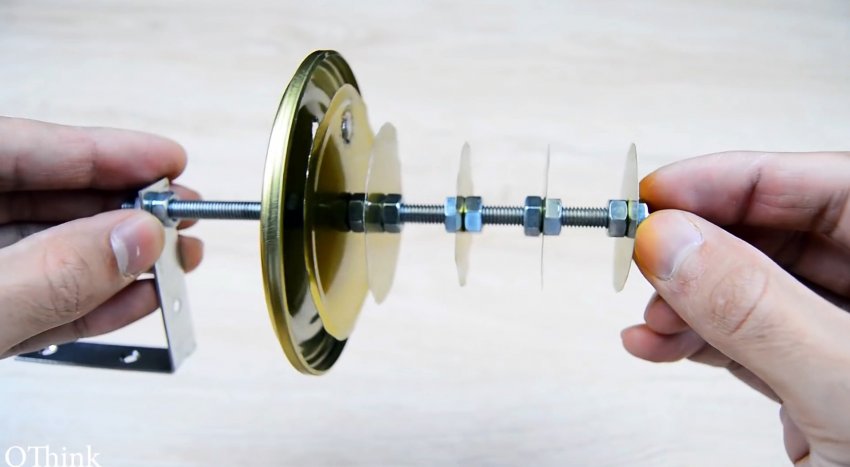

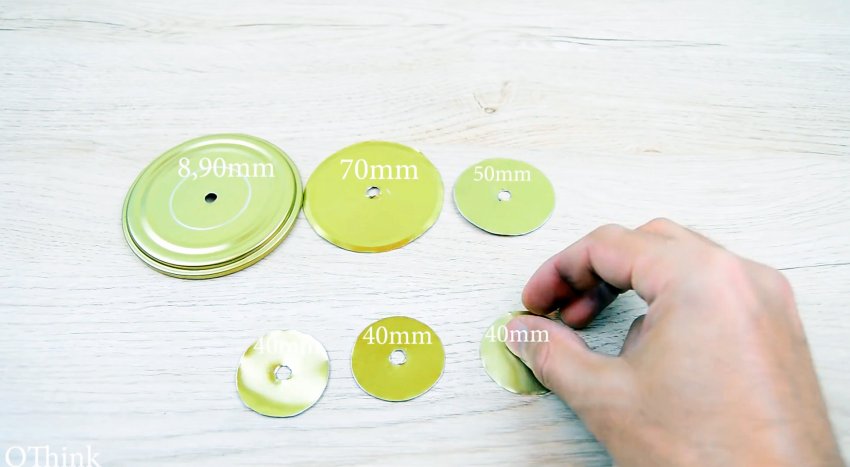

Как собрать простую, но очень эффективную антенну для приёма Wi-Fi сигнала на большом удалении от источника - всегда актуальный вопрос, да еще из того, что есть под рукой. Это будет своего рода гибрид двух известных популярных конструкций: волнового канала и «pouch» антенны (полосковой антенны). Понадобится 6 крышек. Тщательно размечаем отверстия в центре. Если сверло чуть уйдёт в сторону, то элемент будет испорчен. Самоделка будет собираться на металлической шпильке длиной 15 см. Её диаметр принципиального значения не имеет. Может быть любым, как и толщина материала под элементы антенны. А вот размеры вырезанных дисков должны быть соблюдены строго: 3 штуки по 4 см, и по одной 5см, 7 см и одна целая крышка 8,9 см. В целой крышке и заготовке на 7 см следует просверлить дополнительные отверстия – для подключения кабеля снижения. Далее приступаем к сборке. Для фиксации элементов антенны на шпильке используем гайки. Здесь также важно соблюдать расстояние между дисками. Шаг между кругами по 4 см и до диска 5 см одинаковый – 2,3 см. Следующий 1,1 см. И последний 1 см. Теперь следует позаботиться о том, как её подключить к модему. Для этого аккуратно разберём антенну от Wi-Fi роутера. Отмеряем кабель необходимой длины и распаиваем центральную жилу и оплетку на разобранный разъём. Второй конец кабеля закрепляем на антенне. Для этого мы ранее проделали дополнительные отверстия в двух вырезанных кругах. Оплётку подключаем к крайней целой крышке, а центральную жилу к следующей за ней. Для удобства размещения антенны можно установить на шпильку подходящий кронштейн. Смотрите видео
