Дальнобойная WiFi антенна из ПВХ трубы своими руками - «Сделай сам»

---

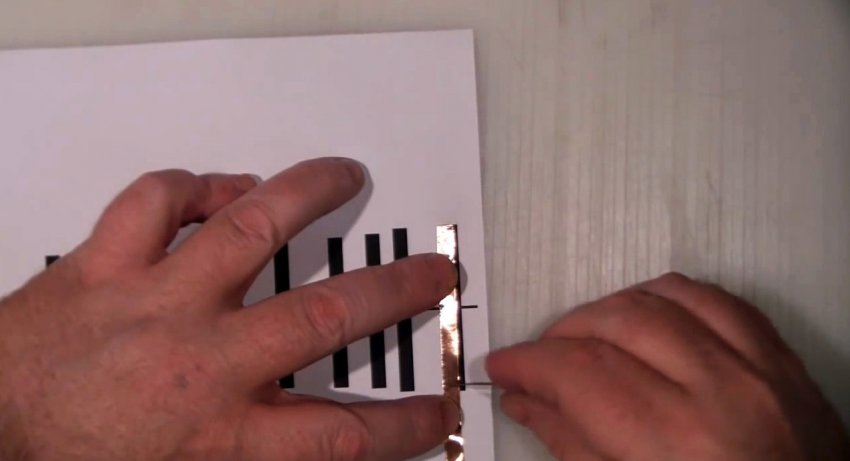

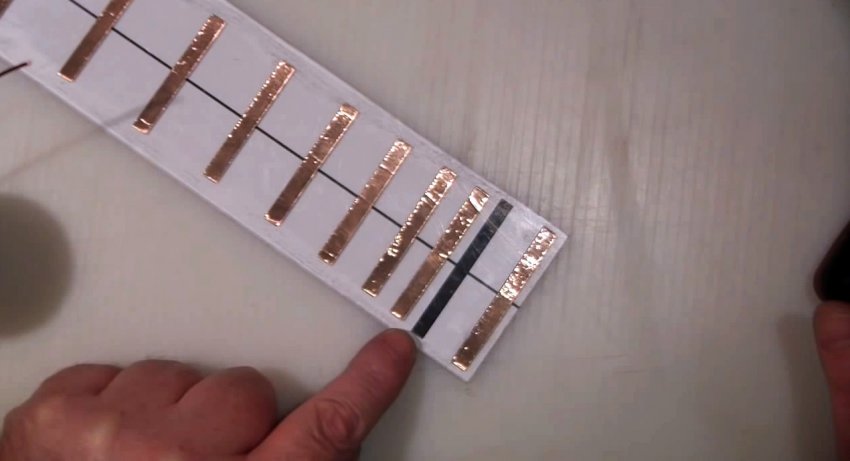

На стекло, ориентируясь по шаблону, приклеиваются полоски самоклеящейся медной ленты. Нужно оставить только вторую полосу шаблона.

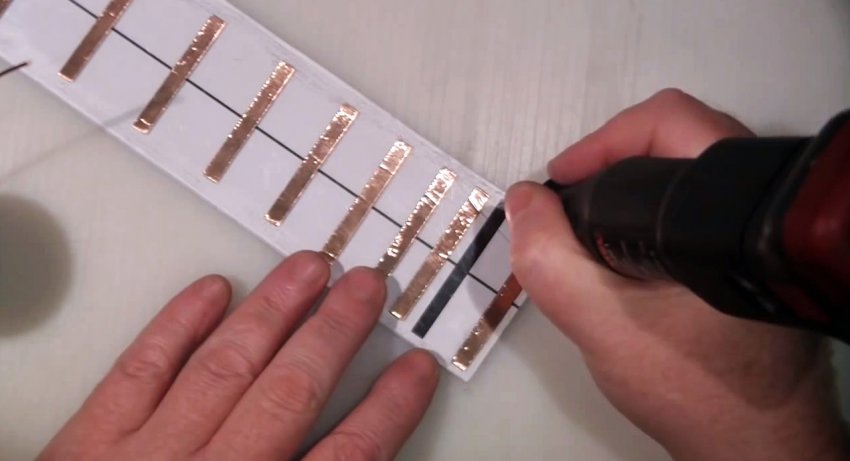

По краям оставленной полосы сверлятся тонкие отверстия.

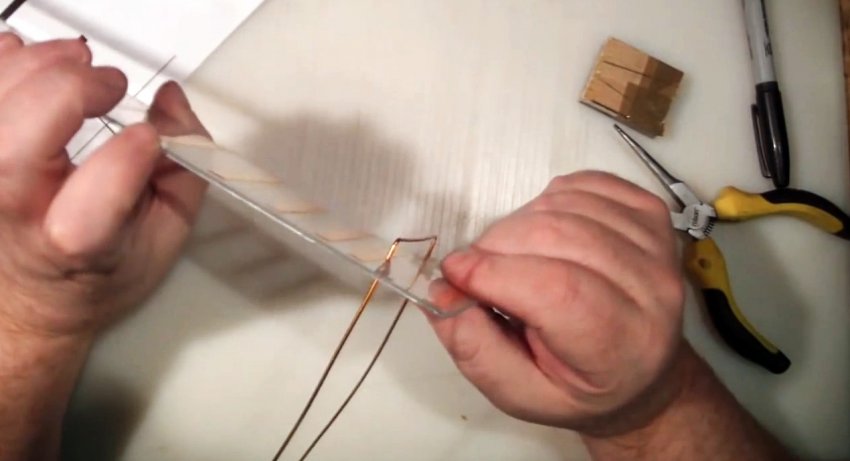

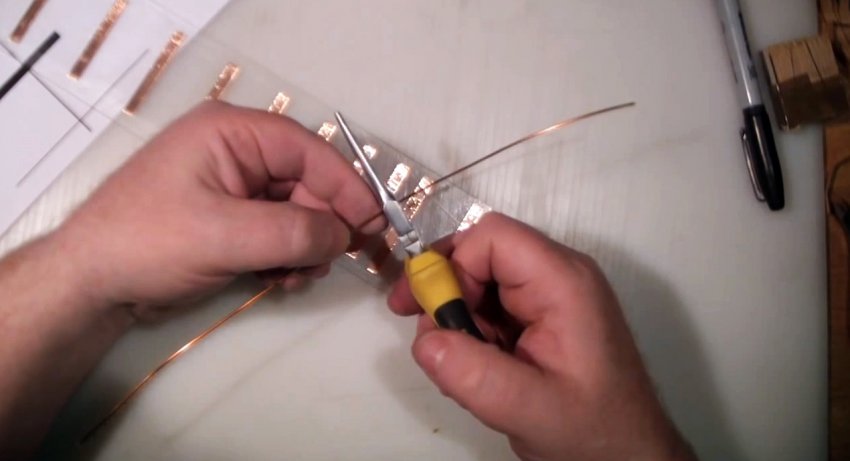

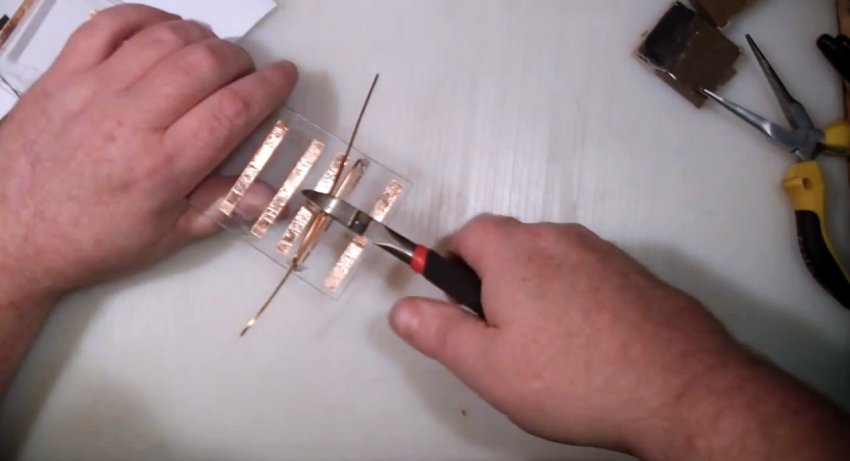

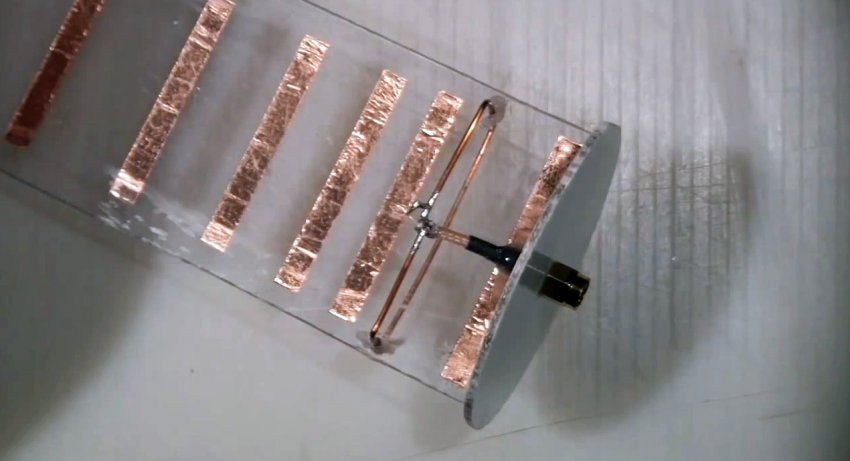

Затем через них пропускается медная проволока. Подкладывая под нее брусок сечением 10 мм нужно выгнуть из нее прямоугольную рамку, выступающую на обе стороны антенны. Края рамки следует обрезать так, что оставит между ними зазор 3 мм.

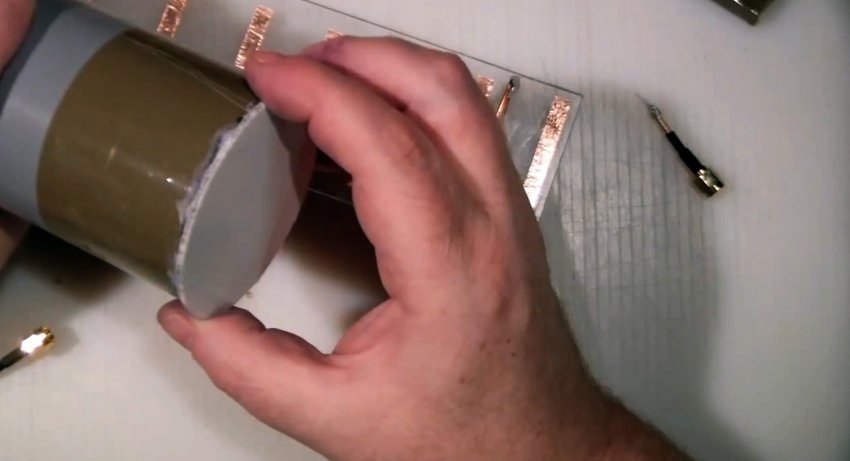

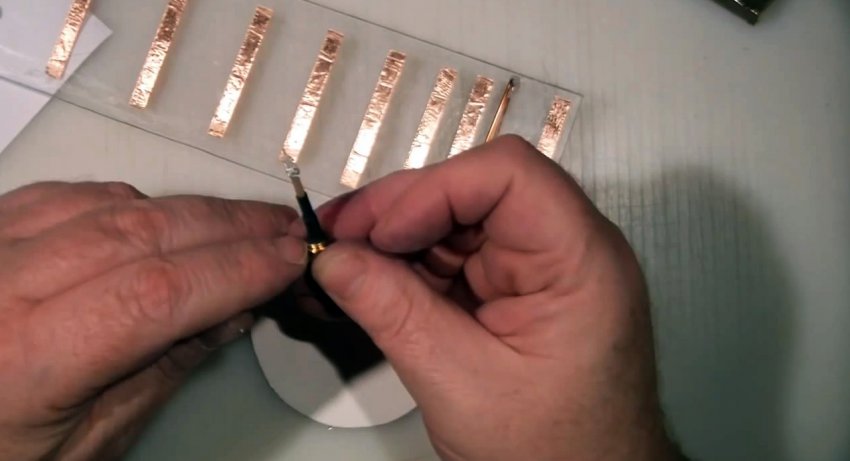

К торцу оргстекла со стороны начала антенны приклеивается заглушка для трубы. Ее можно вырезать из листового пластика. В ней просверливается отверстие, и в него вклеивается SMA разъем. Его провод припаивается к концам рамки из проволоки. Сначала припаиваете оплетка, затем центральная жила, чтобы замкнуть контур.

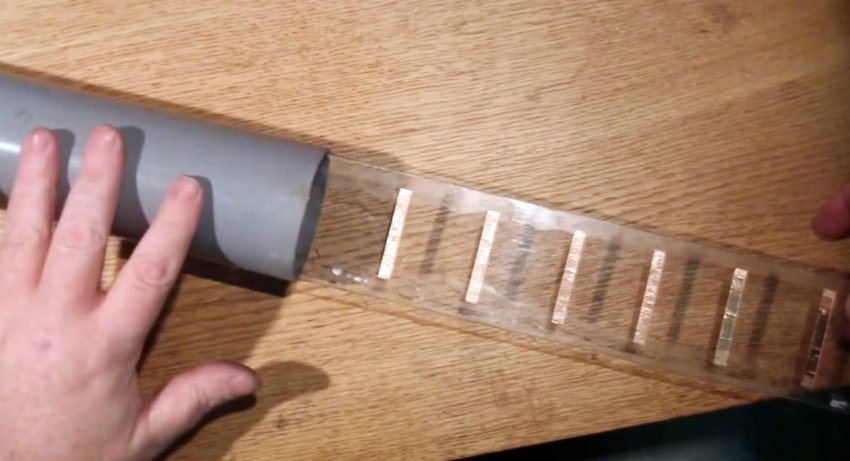

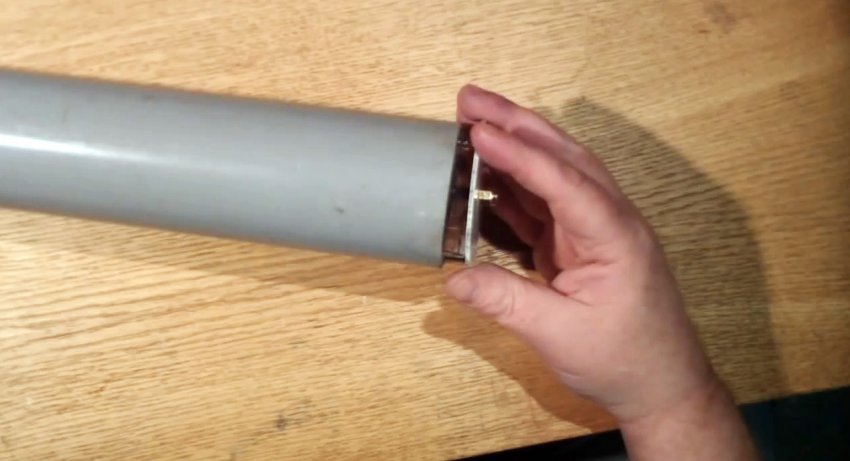

Далее антенна вставляется в отрезок ПВХ канализационной трубы, которая послужит для нее защитным кожухом.

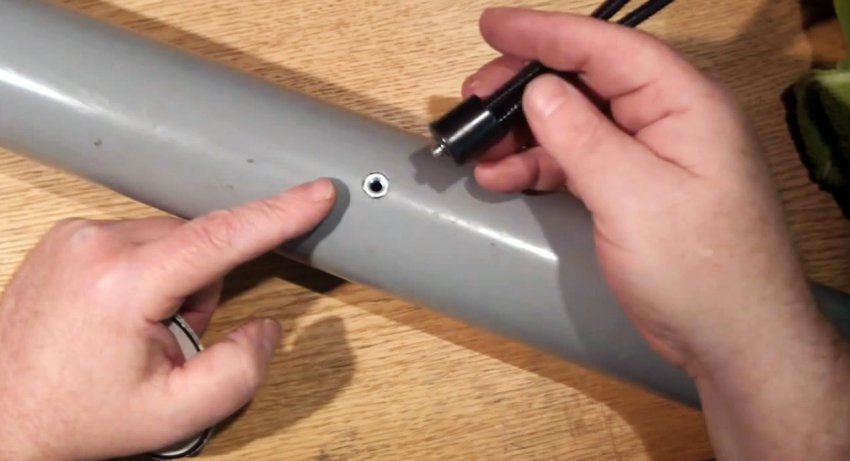

Для удобства можно приклеить к трубе гайку, чтобы ставить антенну на треногу.


После этого антенна через переходник присоединяется к компьютеру или ноутбуку. Желательно для этого не использовать длинный кабель, так как проходящий по нему сигнал затухает.
