Как сделать инструмент 3 в 1 который многократно упростит разметку - «Сделай сам»

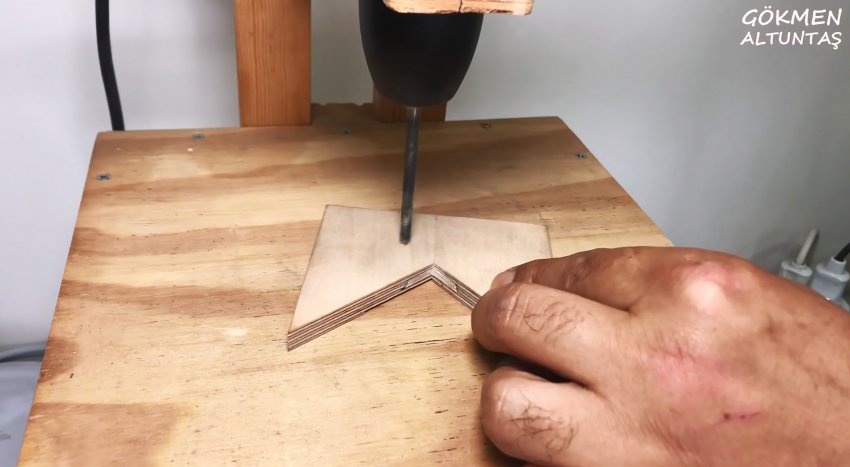

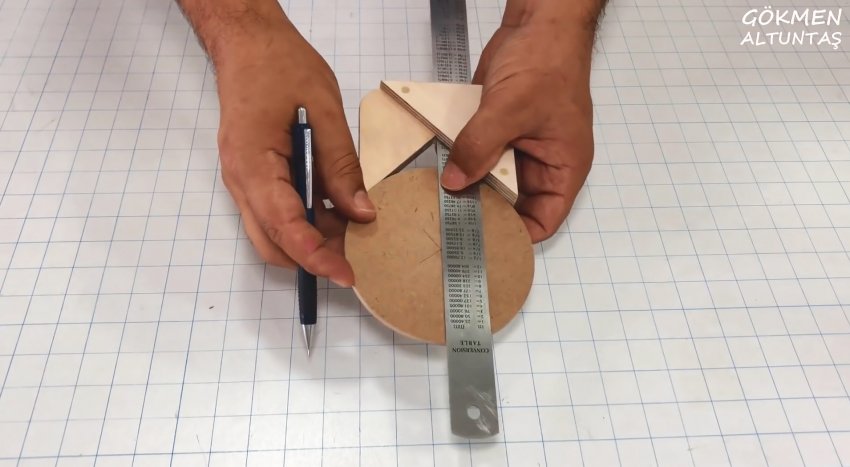

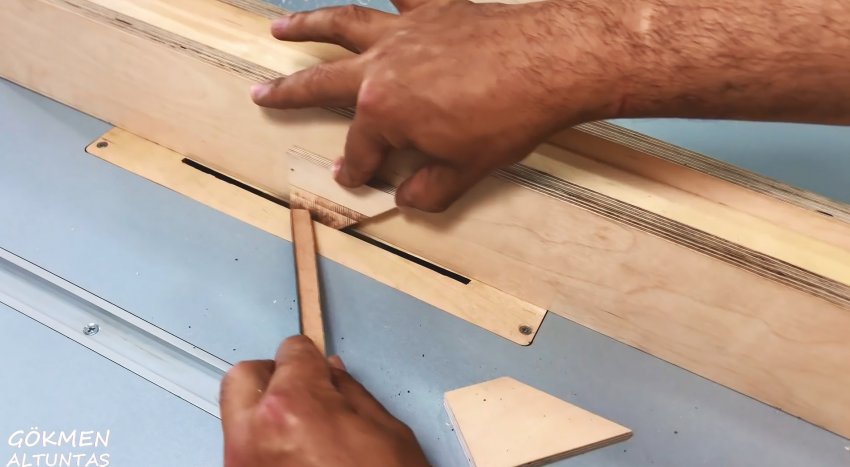

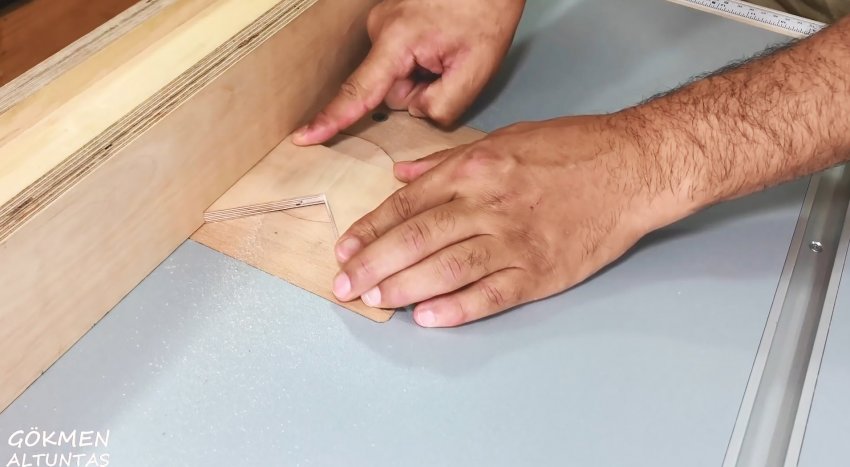

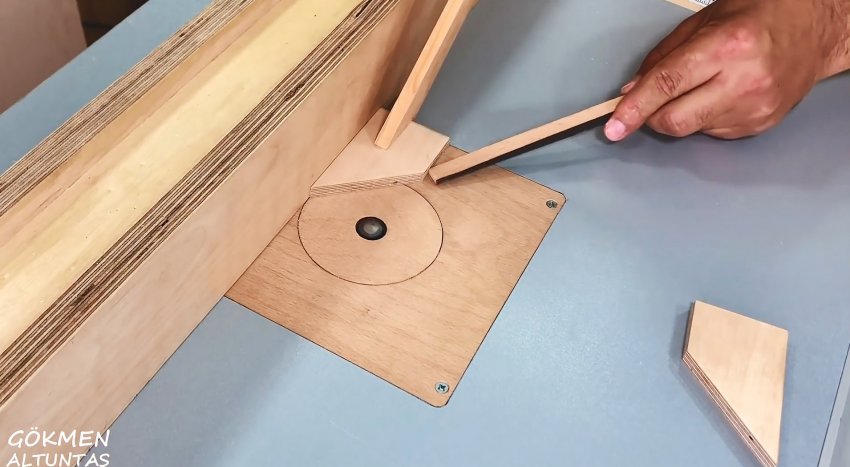

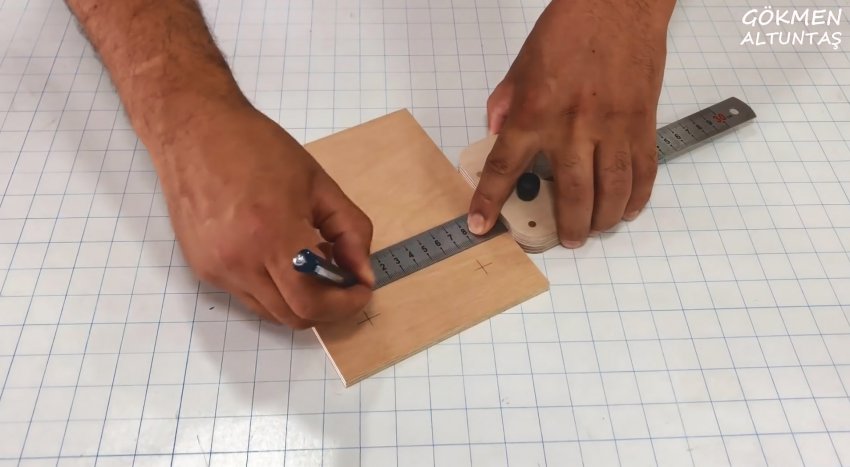

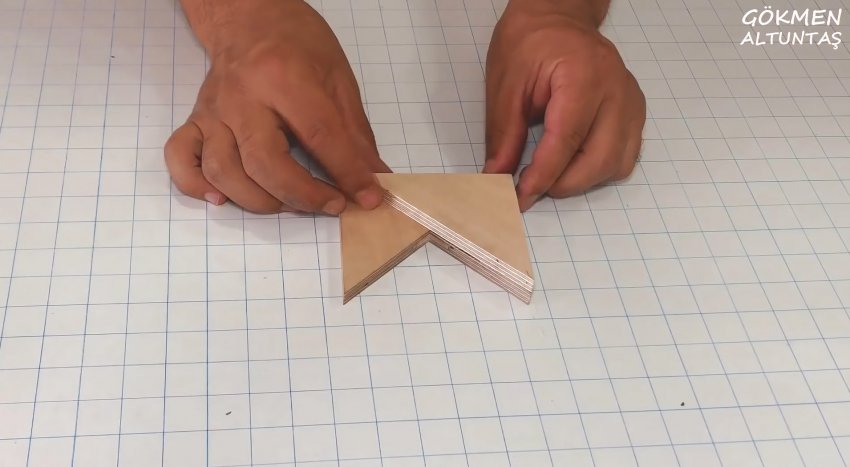

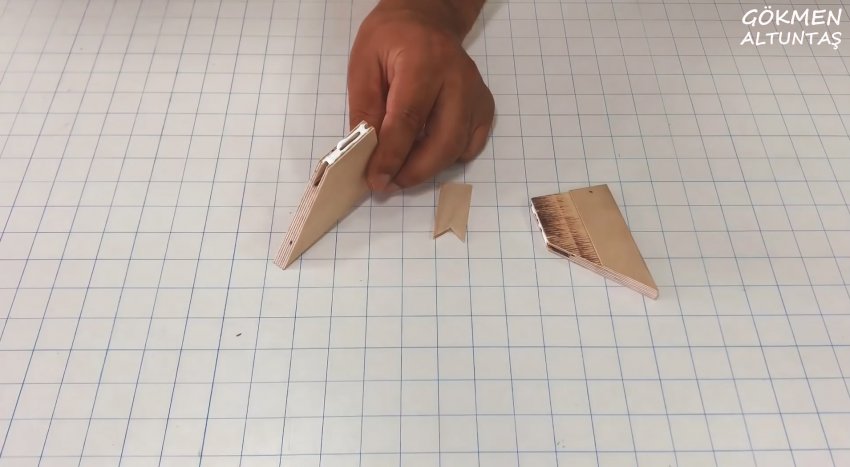

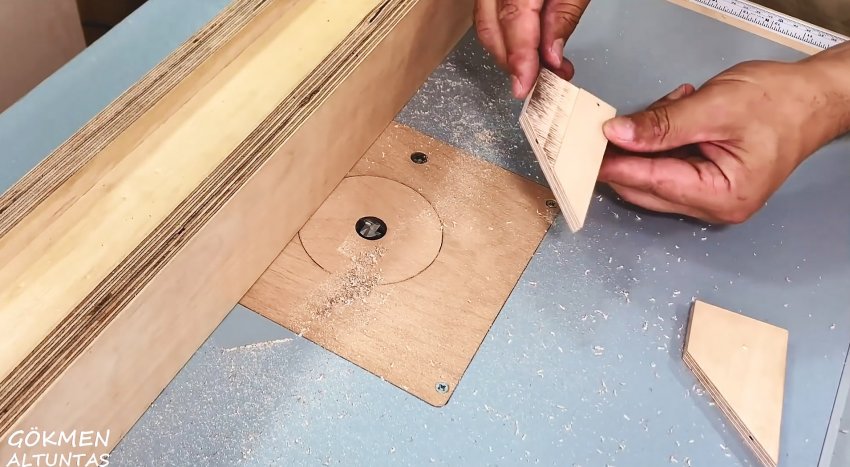

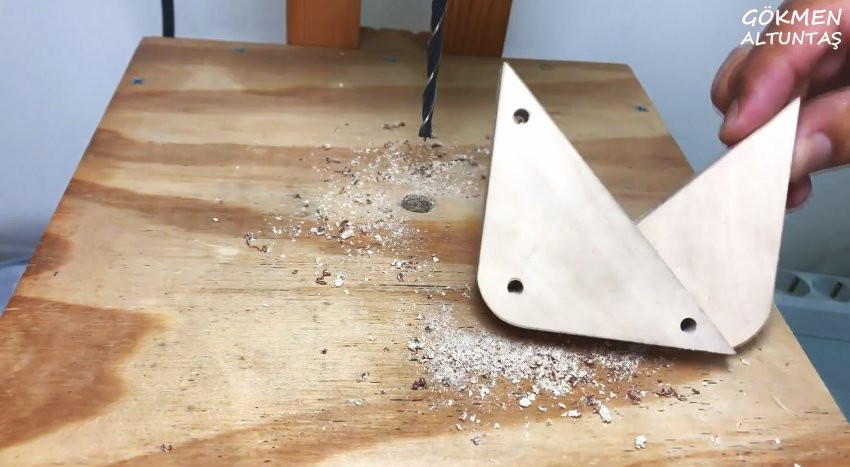

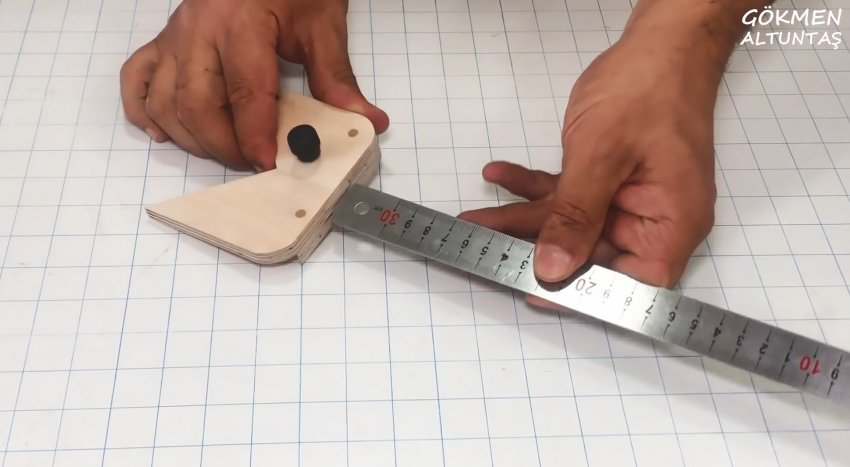

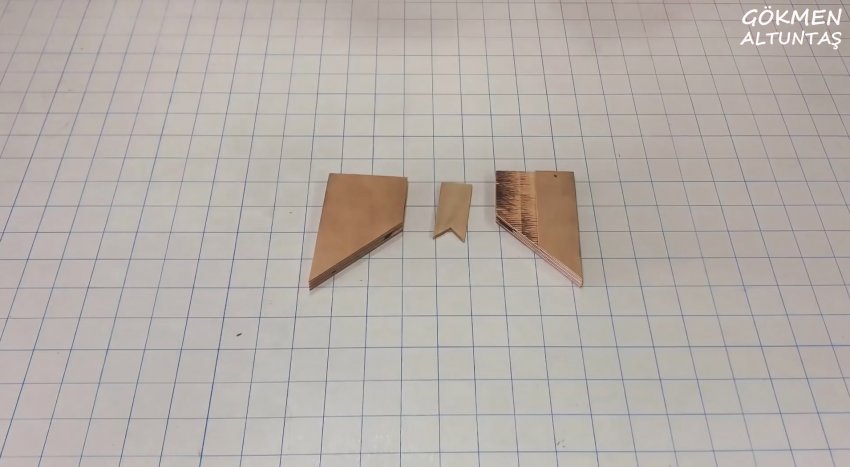

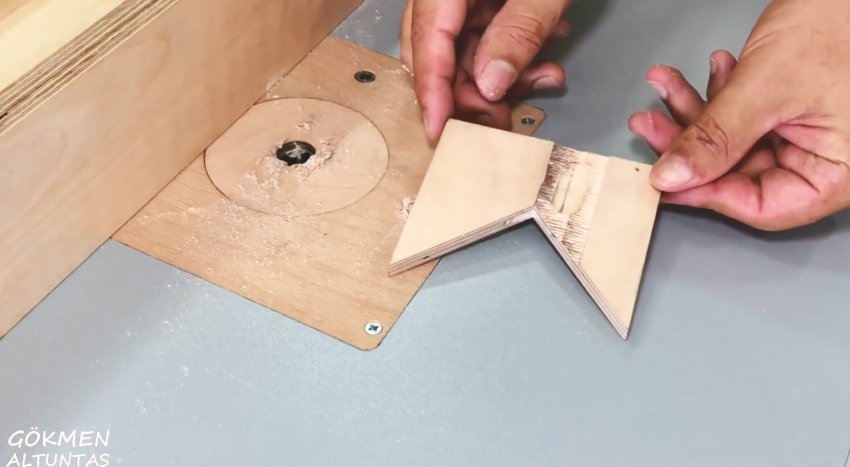

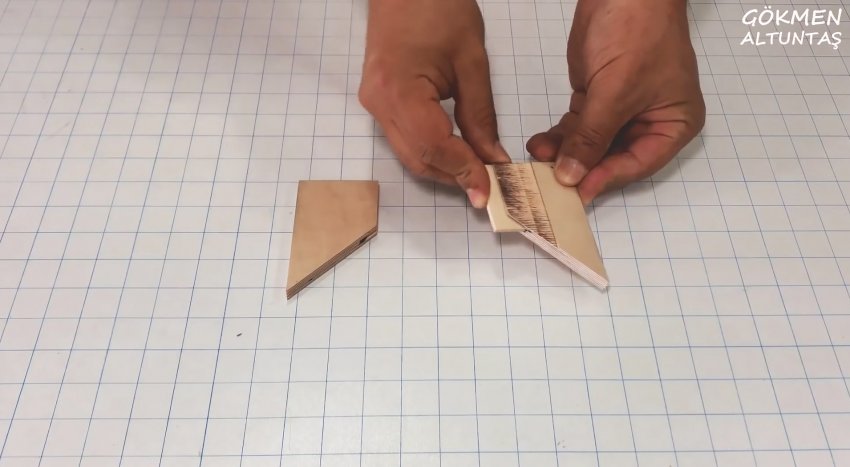

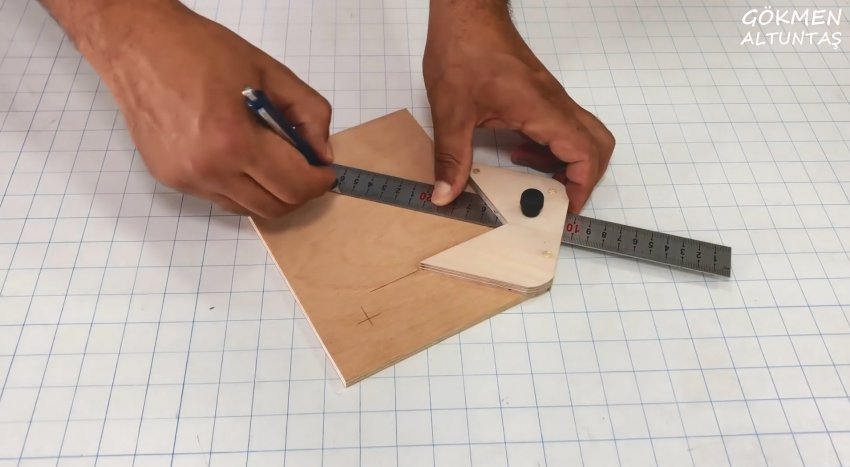

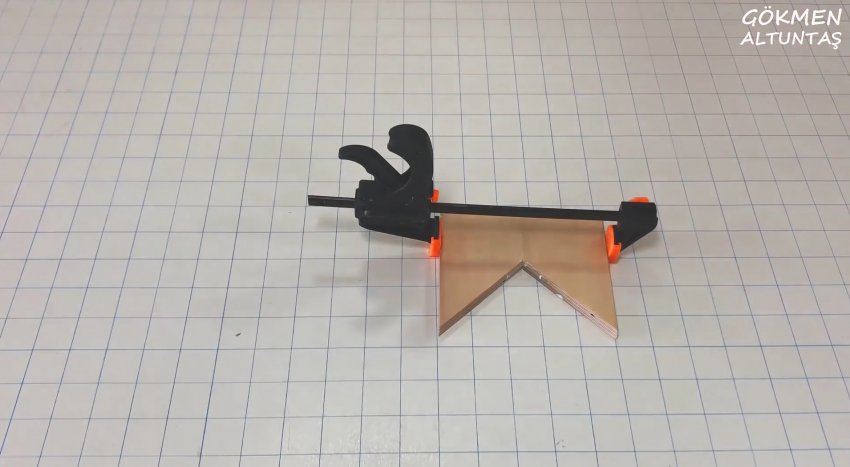

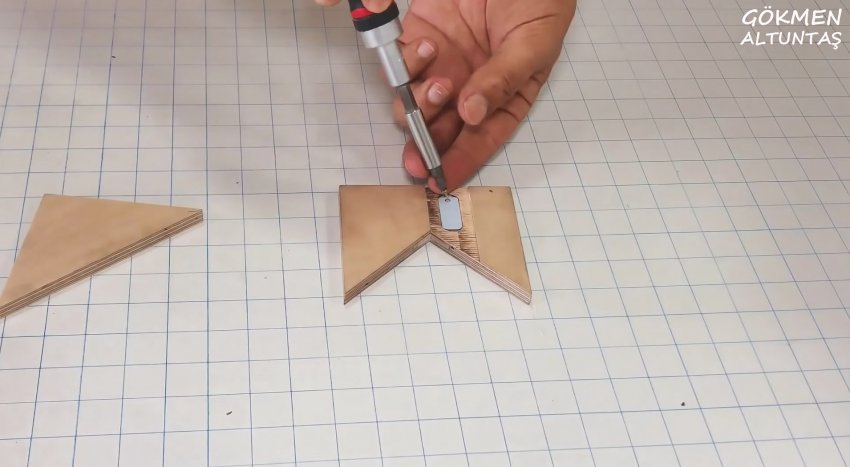

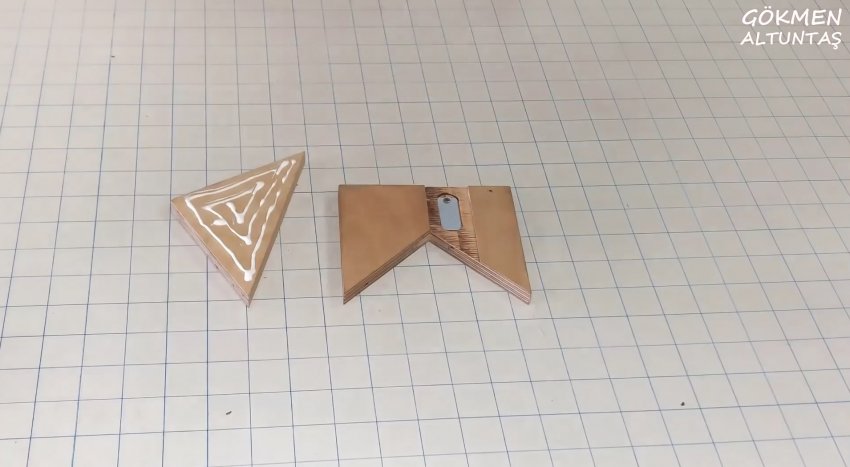

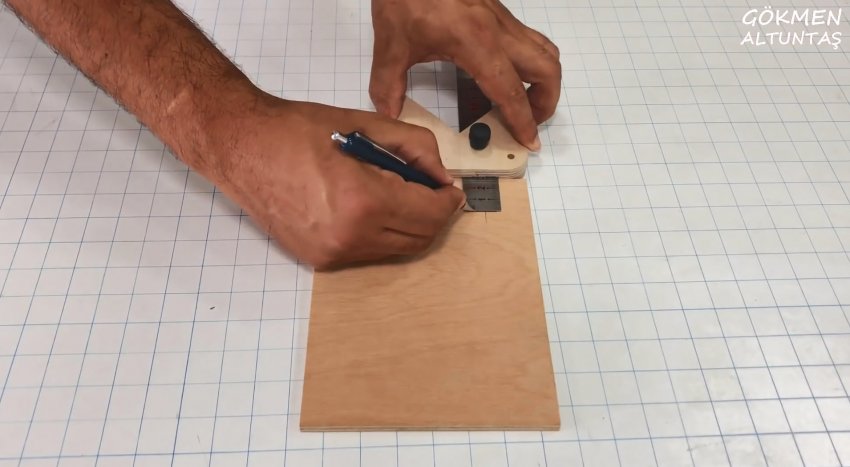

Такому инструменту в домашней мастерской всегда найдется применение: им легко разметить места сверления отверстий, провести линию под 45 градусов, найти центр круга (наглядно в конце статьи). Изготовить его под силу даже старшекласснику из простых и дешевых материалов. Фрезой делаем паз в одной из деталей со срезанным под 45 градусов концом с выходом на низкую сторону за два прохода по ширине. На циркулярке выполняем продольную прорезь параллельно пазу по центру оставшейся ширины детали. Эту же операцию повторяем и на второй аналогичной детали без паза. В прорези вставляем соответствующую по размеру деревянную пластину так, чтобы ее низ совпал с прямыми торцами деталей с прорезями, которые соединились бы короткими сторонами. В верхней части деревянной пластины вырезаем по центру углубление, совпадающее с профилем соединенных деталей с прорезями. Используя клей, собираем эти три детали в той же последовательности. Сжимаем сборку с помощью струбцины и оставляем на время для затвердевания клея. На дне паза по центру выполняем продолговатое углубление с закругленными концами и ближе к верхнему концу сверлим сквозное отверстие. В углубление укладываем подобную ему по форме гибкую пластину с отверстием на нижнем конце и закрепляем ее винтом. Приклеиваем деталь-треугольник из фанеры к соединенным вместе деталям так, чтобы она прикрывала паз, а своими сторонами совпала со сторонами детали с пазом. Сжимаем склеиваемые детали после юстировки струбцинами и оставляем на время затвердевания клея. Прямые углы полученной конструкции скругляем на гриндере. В углах детали-треугольника сверлим отверстия и в них запрессовываем латунные стержни. Обе стороны полученной конструкции шлифуем наждачной бумагой. В оставшееся отверстие вкручиваем пластмассовую ручку-фиксатор, а в паз вставляем металлическую линейку. С помощью фиксатора линейка освобождается или, наоборот, стопорится в нужном положении. Разметка на практике Теперь этим приспособлением можно легко: размечать координаты отверстий под сверление; провести линию под 45 градусов; найти центр круга. Разметка под сверление. Проводим прямую линию за секунду. Проводим линию под 45 градусов просто. Находим центр круга легко. Смотрите видео Самодельный разметочный рейсмус - незаменимая вещь для столяра, плотника и других - https://sdelaysam-svoimirukami.ru/5317-samodelnyj-razmetochnyj-rejsmus-nezamenimaja-vesch-dlja-stoljara-plotnika-i-drugim.html
