Как сделать многофункциональный угловой из совершенно доступных материалов - «Сделай сам»
В домашней мастерской или на работе часто при сборке металлоизделий необходима точная установка и надежная фиксация одной детали относительно другой. Эти операции занимают много времени и требуют постоянного внимания. Сделав из доступных и простых материалов многофункциональный угловой зажим 2-в-1, операции установки и фиксации деталей значительно ускоряются и упрощаются и при этом обеспечивается высокая точность.

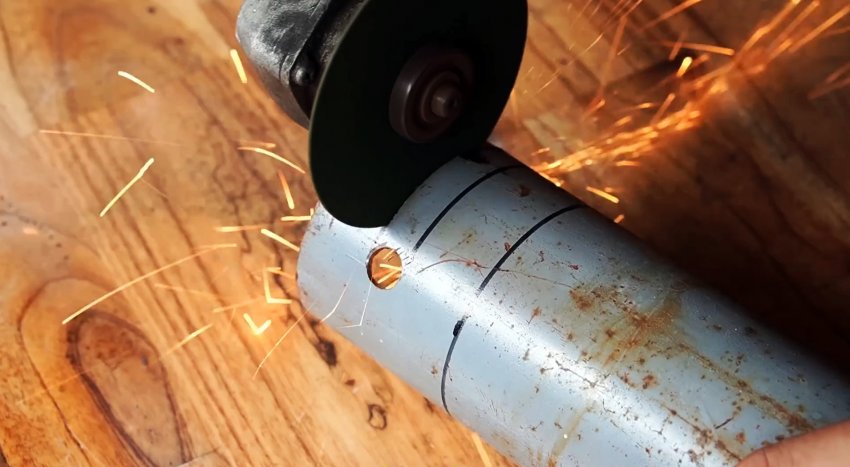

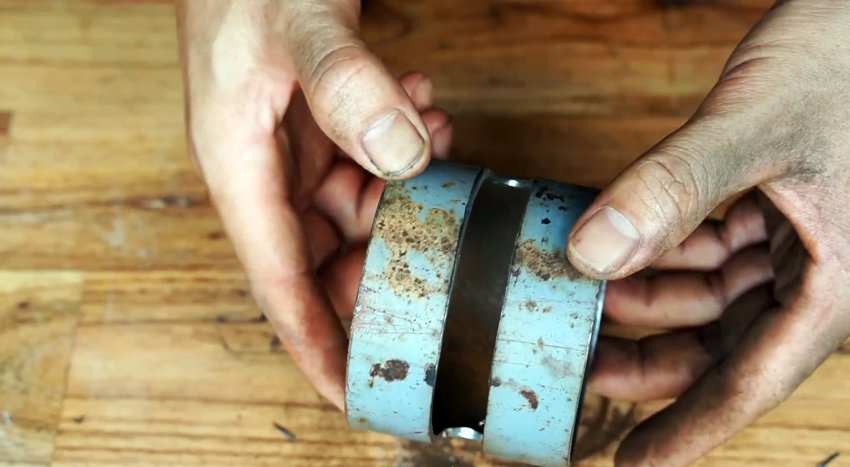

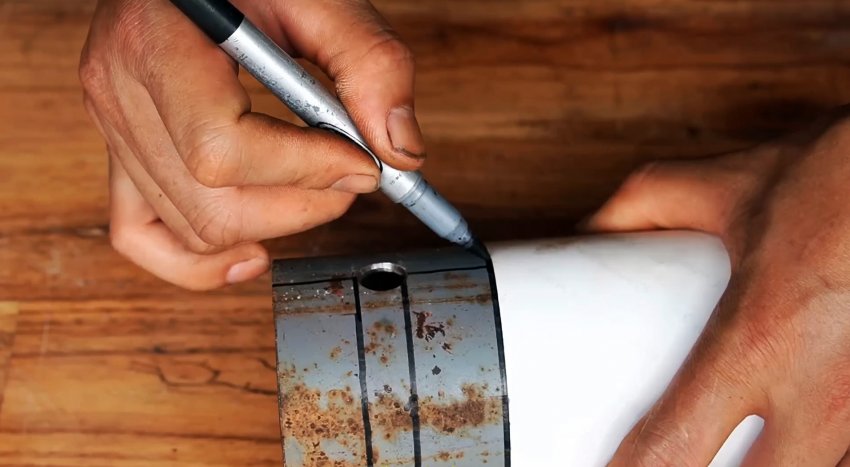

С помощью листа бумаги проводим на трубе полу-дуги по краям отверстий и кольцевую линию по метке 60 мм. Дрелью вырезаем по полу-дугам полукольцо между отверстиями и отделяем заготовку шириной 60 мм. Зачищаем кромки наждачной бумагой.

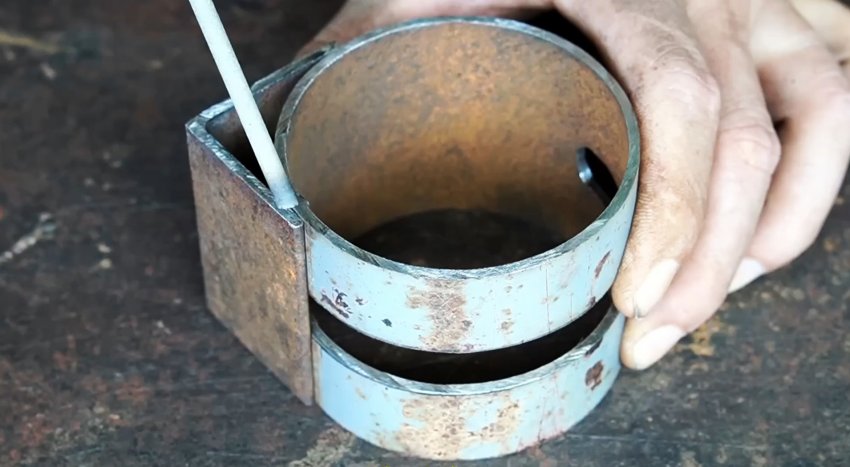

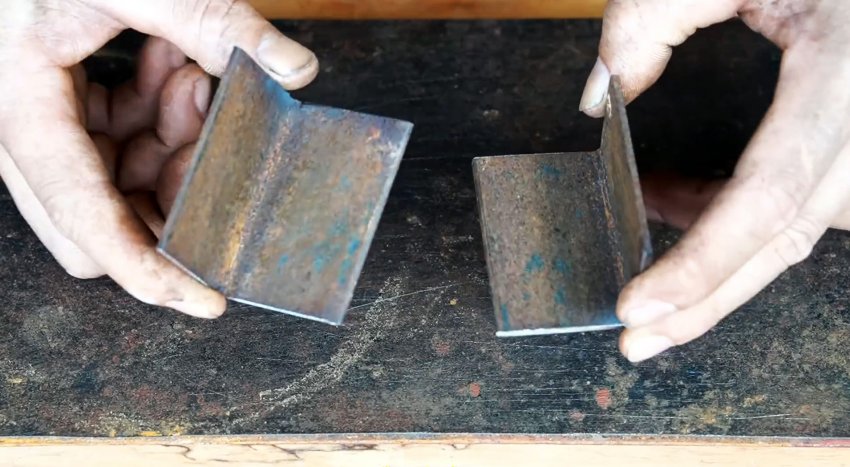

От равнополочного уголка отрезаем два одинаковых фрагмента длиной 60 мм и один, прижав концами полок к кольцу, и перекрыв несколько прорезь, привариваем к кольцу.

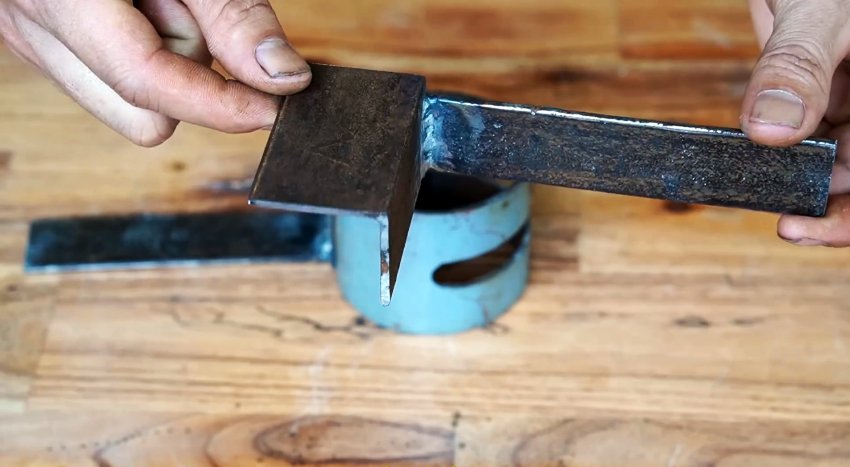

К основанию полки уголка, не перекрывающего прорезь в кольце, прижимаем узкую сторону стальной пластины и привариваем. Второй уголок с такой же приваренной полосой прижимаем к кольцу так, чтобы одна кромка полки уголка соприкоснулась с кромкой приваренного к кольцу уголка.

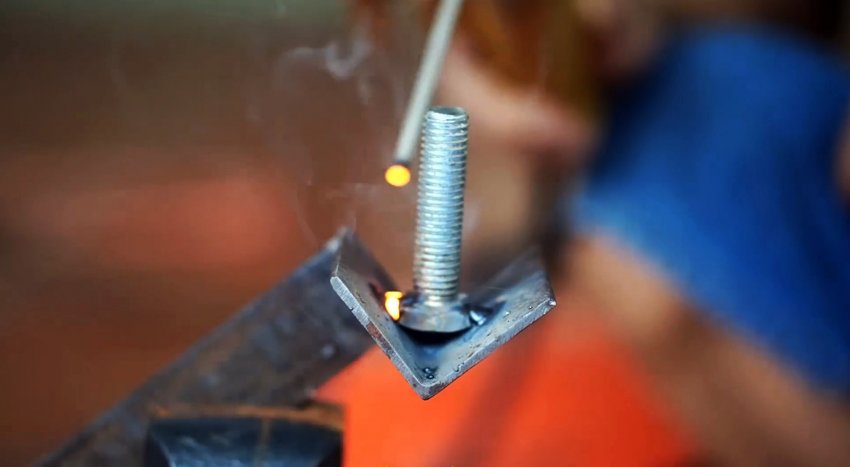

На другой кромке полки второго уголка ставим метку, совпадающую с центром прорези кольца. Ориентируясь на эту метку, внутри уголка размещаем болт по биссектрисе внутреннего угла металлопроката и привариваем его головку к уголку.

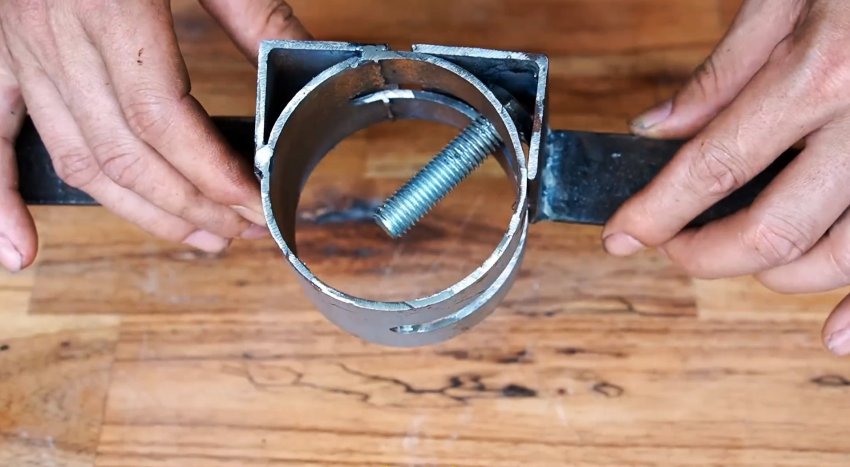

Стержень болта заводим в прорезь кольца и с внутренней стороны надеваем большую гайку, которую прижимаем гайкой, аналогичной по резьбе болту.

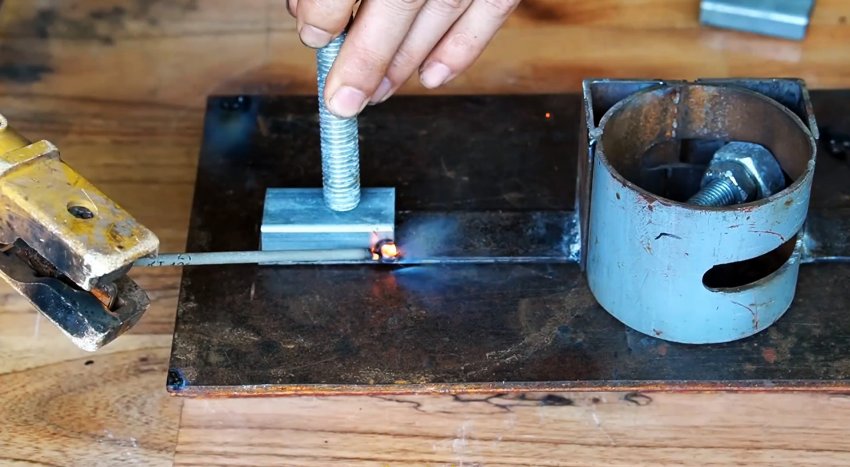

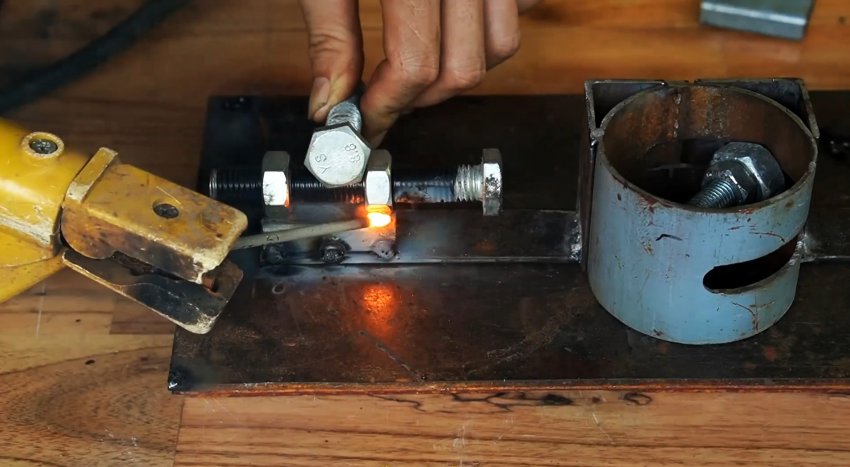

К внешним краям пластин продольно привариваем стальные бруски. Болты с двумя накрученными гайками укладываем продольно на бруски так, чтобы внешние края гаек совпадали с торцами брусков и в таком положении гайки привариваем к брускам, заранее обмотав резьбу болтов скотчем.

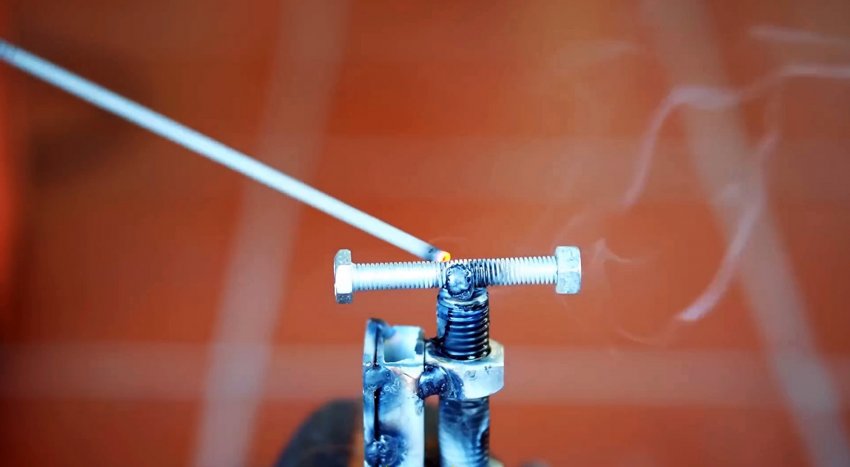

К концам зажимных болтов поперечно привариваем болты с гайками поменьше, чтобы было легче и удобней вращать их при фиксации заготовок.

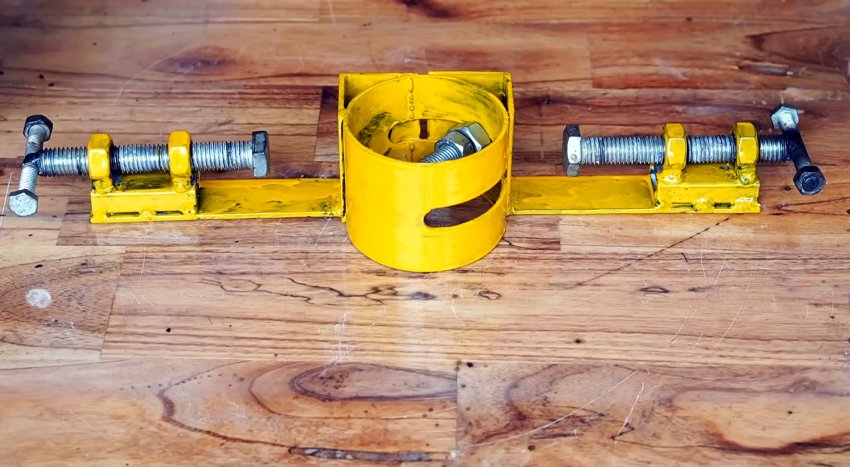

Окрашиваем конструкцию, и она готова к применению.

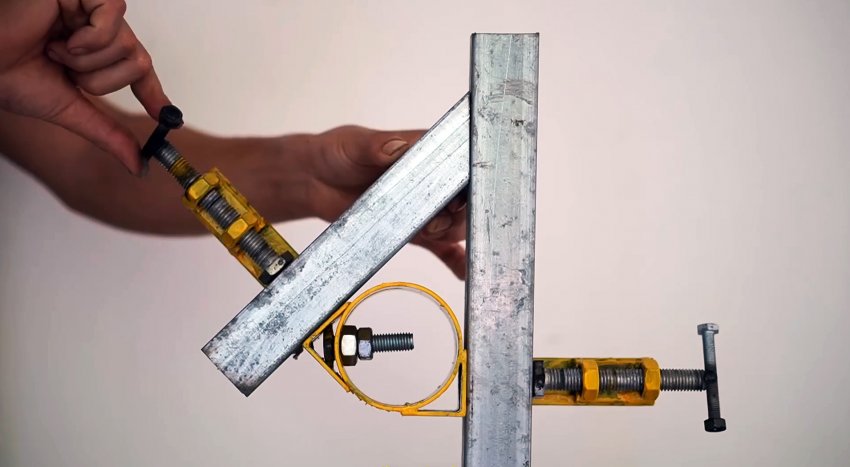

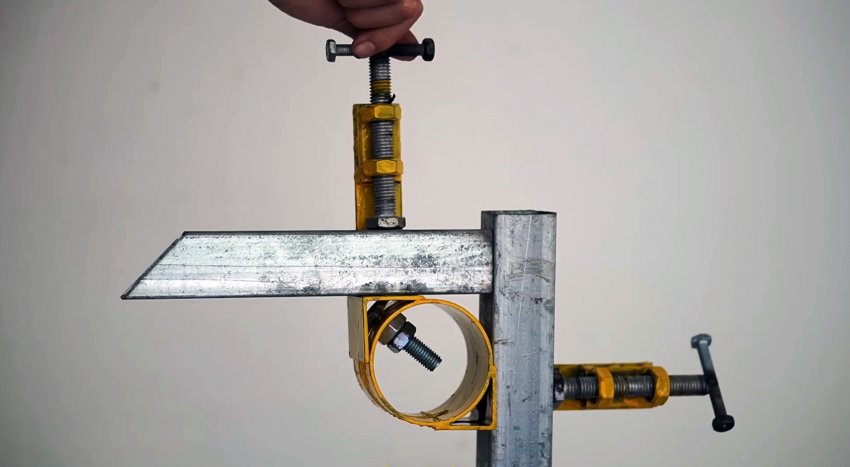

Неподвижный зажим служит для фиксации устройства на базовой детали, а с помощью подвижного зажима заготовка устанавливается и фиксируется под заданным углом.
