Как сделать бытовой пресс из любого ручного домкрата - «Сделай сам»

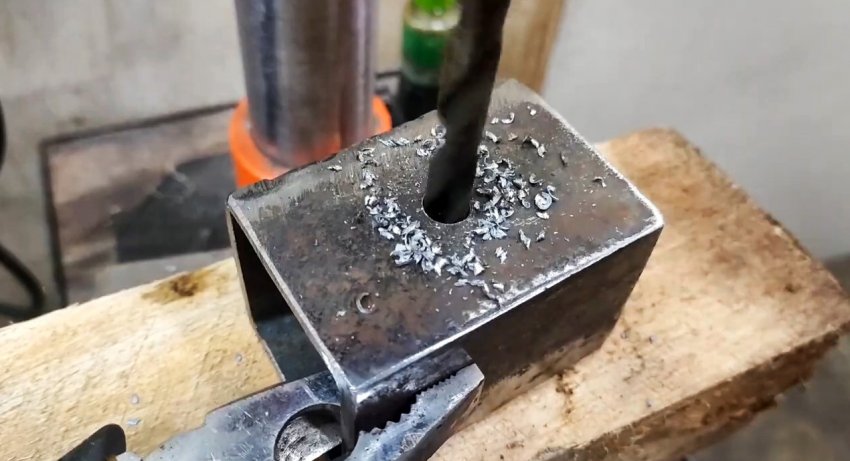

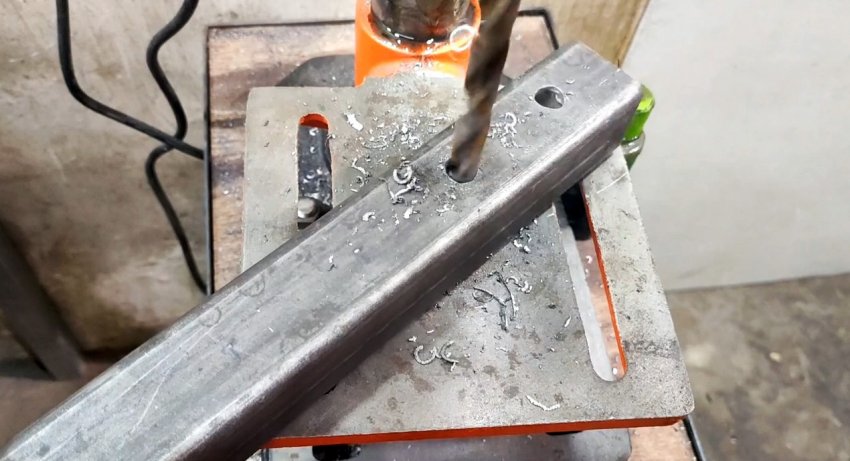

По центру одного ползуна сверлим сквозное отверстие. На одной стороне профильной квадратной трубы, отступив от одного края 3,5 см, сверлим 4 отверстия с шагом 5 см.

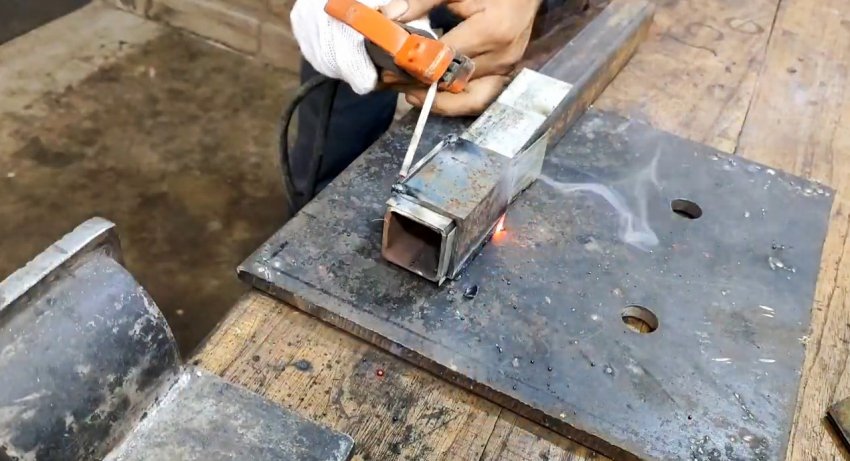

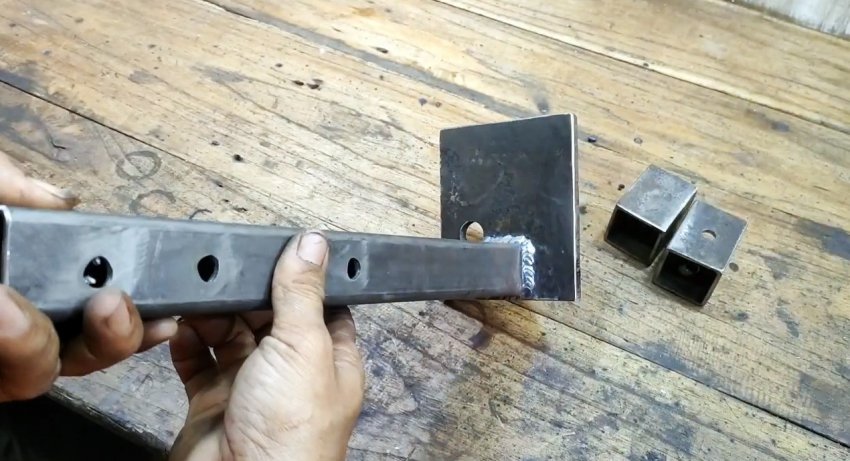

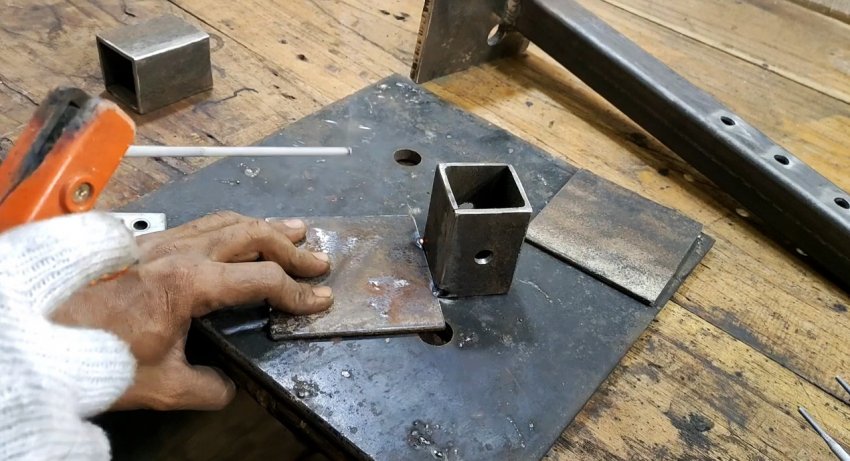

К толстой плите-основанию 12?14 см по центру стороны в 12 см привариваем вертикально профильную квадратную трубу отверстиями в верх.

От стальной полосы отрезаем 2 заготовки длиной 10 см. Привариваем к одной стороне ползуны из равнополочного уголка, совместив их нижние части. Причем отверстия в ползуне должны быть параллельны привариваемой стороне заготовки из полосы.

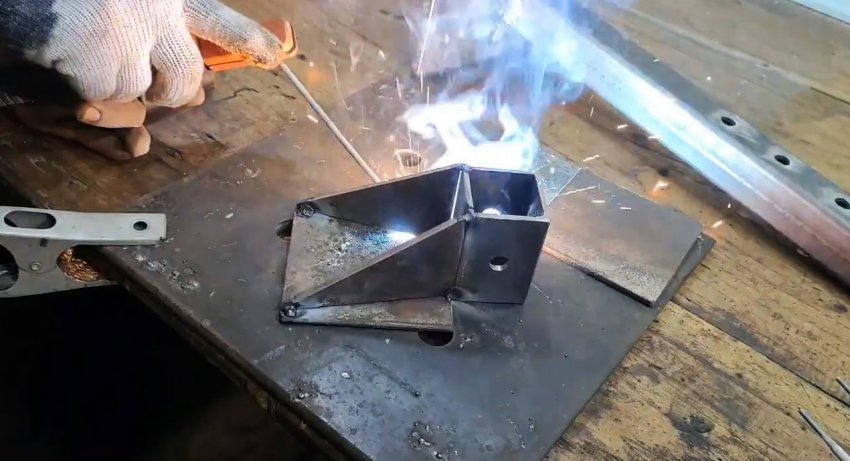

Ползуны и заготовки из полосы укрепляем двумя косынками, приваривая их от боковых граней ползунов к углам заготовок из полосы.

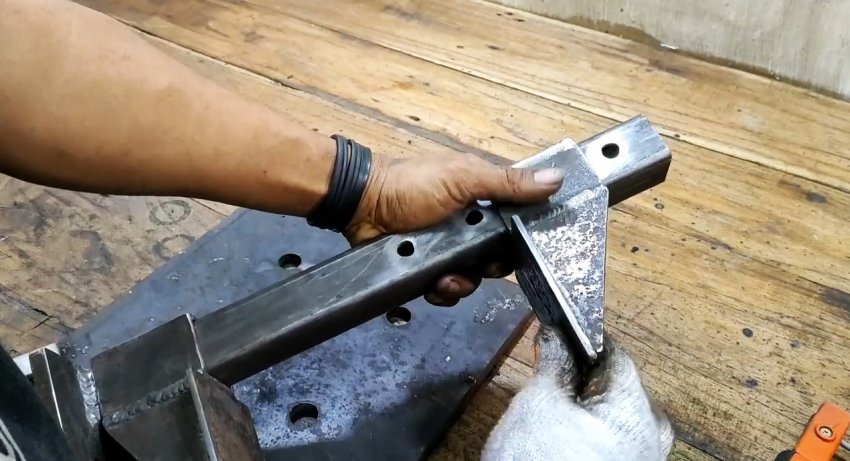

Надеваем на стойку из профильной квадратной трубы с отверстиями вначале ползун без отверстий, затем – ползун с отверстиями так, чтобы заготовка из полосы были направлены навстречу друг другу.

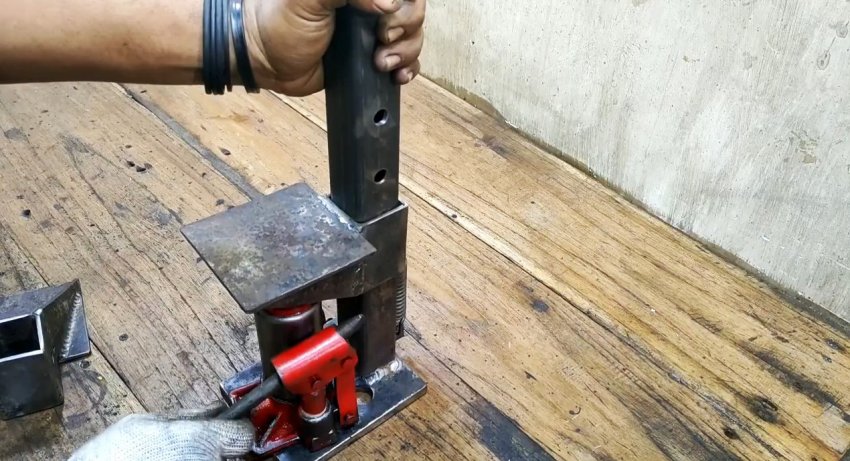

Фиксируем ползун с отверстиями на стойке, пропустив через совпавшие отверстия в них палец с круглой головкой.

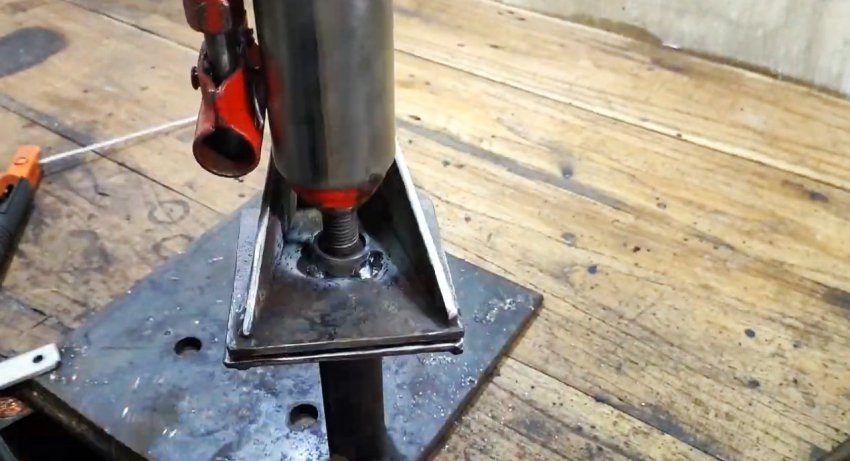

Несколько выкручиваем из домкрата винт упорной головки и надеваем на него стальное кольцо. С помощью насоса упираем головку домкрата в нижнюю заготовку из полосы. Переворачиваем узел и привариваем кольцо к заготовке из полосы.

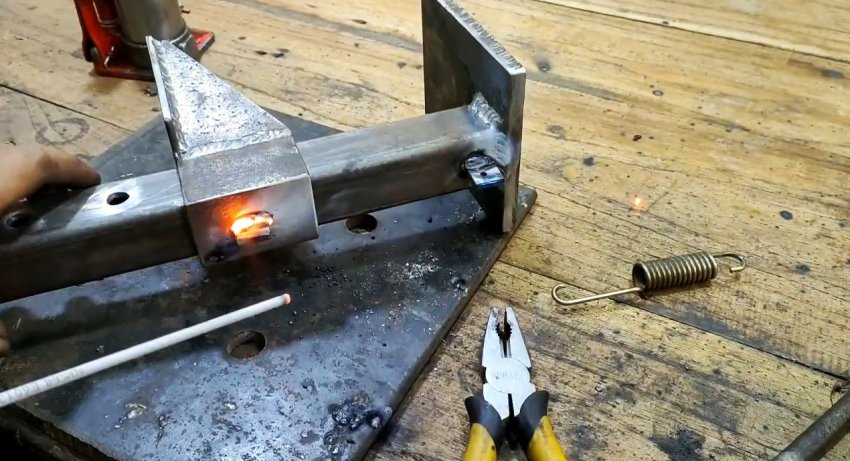

Возвращаем узел в исходное положение и, стравливая давление в домкрате, опускаем ползун без отверстий в нижнее положение. К основанию стойки из профильной квадратной трубы и ползуну привариваем пластины под пружину.

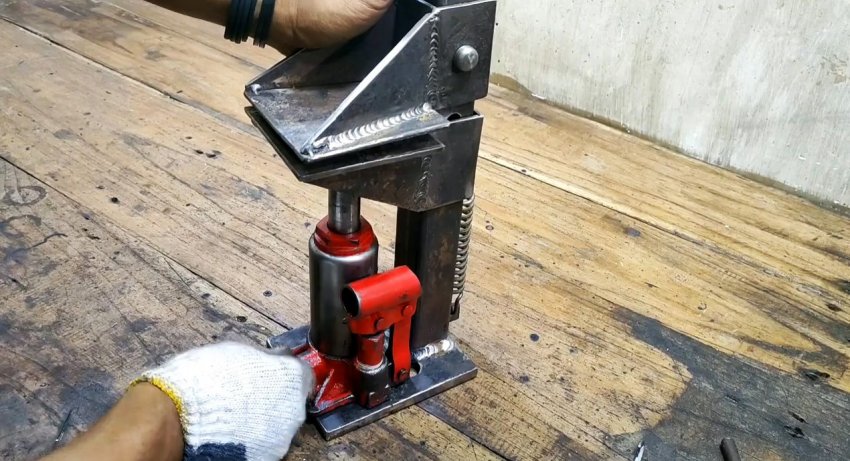

Установив на место домкрат в нижнем положении, закрепляем между пластинами пружину растяжения для возвращения нижнего упора в исходное положение после стравливания давления в домкрате.

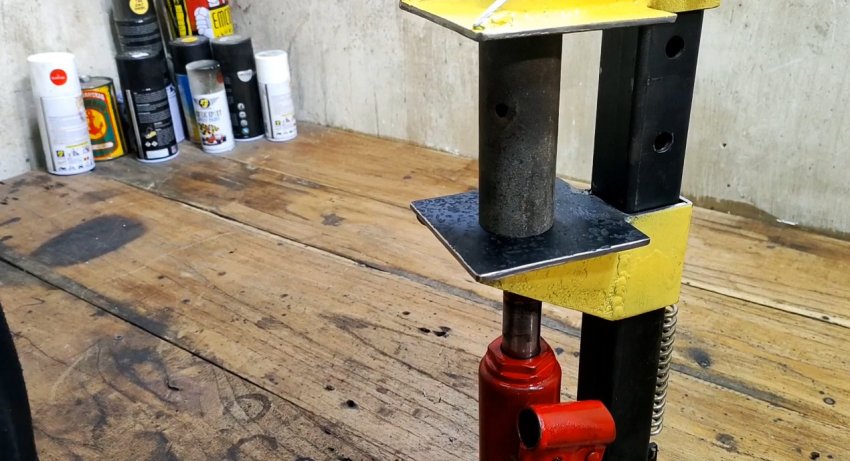

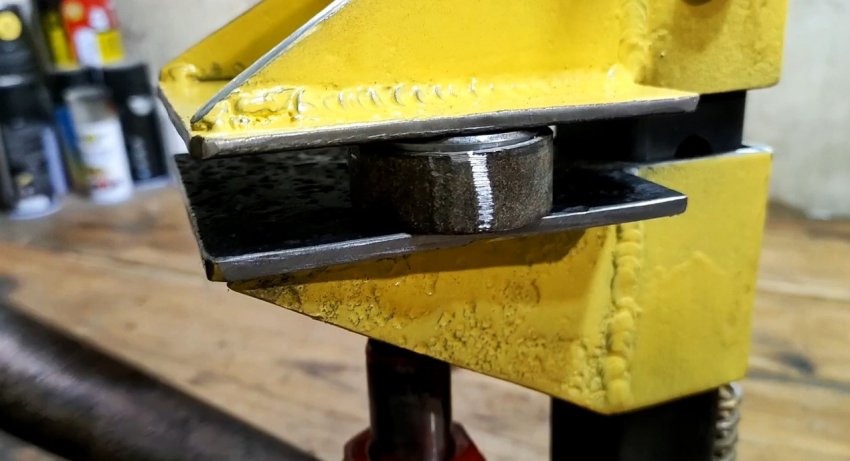

Окрашиваем полученный мини-пресс в 2 цвета согласно функционалу. С его помощью можно устанавливать подшипники в гнезда, деформировать заготовки и т. д.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h

Смотрите видео

Смотрите: Пресс без сварки из автомобильного домкрата

Расширить функционал любого ручного домкрата – механического или гидравлического можно, придав ему возможности мини-пресса. Для этого не нужны особые знания, профессиональные навыки и большие затраты. По центру одного ползуна сверлим сквозное отверстие. На одной стороне профильной квадратной трубы, отступив от одного края 3,5 см, сверлим 4 отверстия с шагом 5 см. К толстой плите-основанию 12?14 см по центру стороны в 12 см привариваем вертикально профильную квадратную трубу отверстиями в верх. От стальной полосы отрезаем 2 заготовки длиной 10 см. Привариваем к одной стороне ползуны из равнополочного уголка, совместив их нижние части. Причем отверстия в ползуне должны быть параллельны привариваемой стороне заготовки из полосы. Ползуны и заготовки из полосы укрепляем двумя косынками, приваривая их от боковых граней ползунов к углам заготовок из полосы. Надеваем на стойку из профильной квадратной трубы с отверстиями вначале ползун без отверстий, затем – ползун с отверстиями так, чтобы заготовка из полосы были направлены навстречу друг другу. Фиксируем ползун с отверстиями на стойке, пропустив через совпавшие отверстия в них палец с круглой головкой. Несколько выкручиваем из домкрата винт упорной головки и надеваем на него стальное кольцо. С помощью насоса упираем головку домкрата в нижнюю заготовку из полосы. Переворачиваем узел и привариваем кольцо к заготовке из полосы. Возвращаем узел в исходное положение и, стравливая давление в домкрате, опускаем ползун без отверстий в нижнее положение. К основанию стойки из профильной квадратной трубы и ползуну привариваем пластины под пружину. Установив на место домкрат в нижнем положении, закрепляем между пластинами пружину растяжения для возвращения нижнего упора в исходное положение после стравливания давления в домкрате. Окрашиваем полученный мини-пресс в 2 цвета согласно функционалу. С его помощью можно устанавливать подшипники в гнезда, деформировать заготовки и т. д. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h Смотрите видео Смотрите: Пресс без сварки из автомобильного домкрата
