Как сделать электрический удлинитель с амперметром и вольтметром - «Сделай сам»

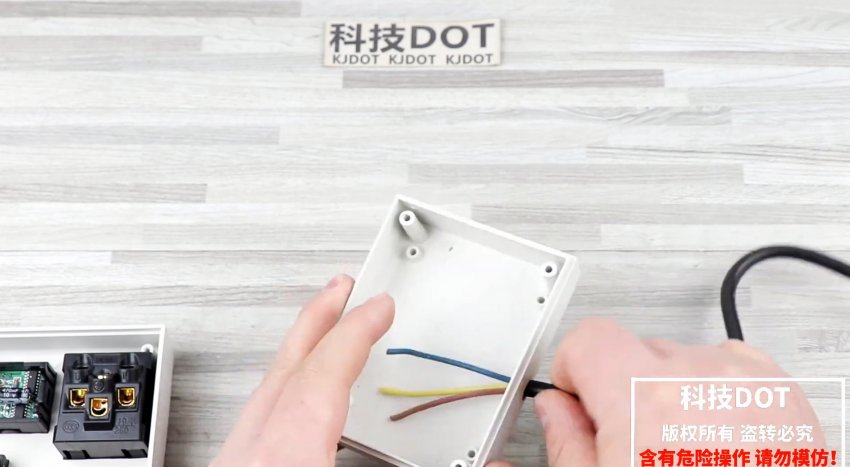

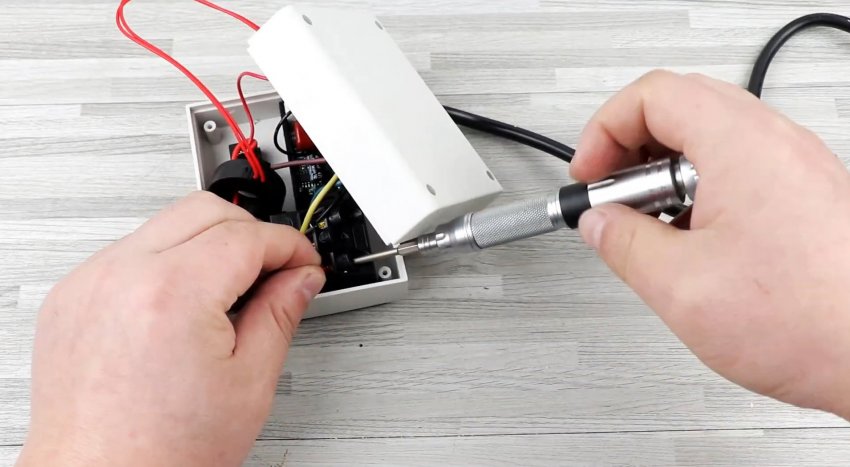

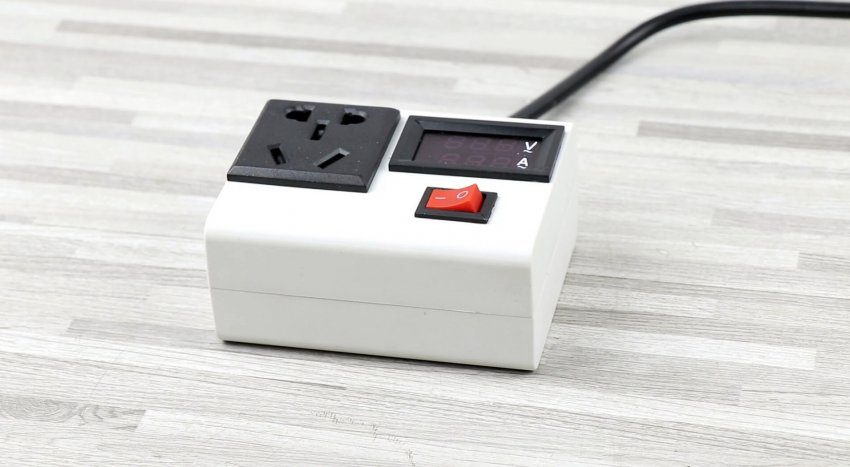

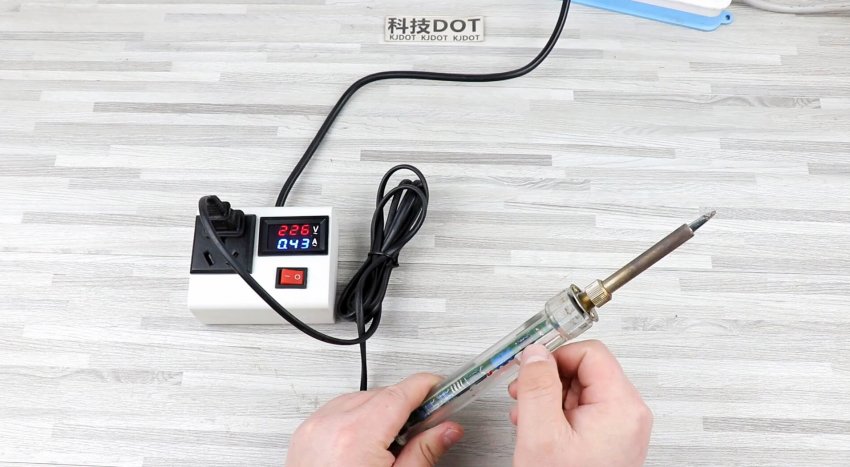

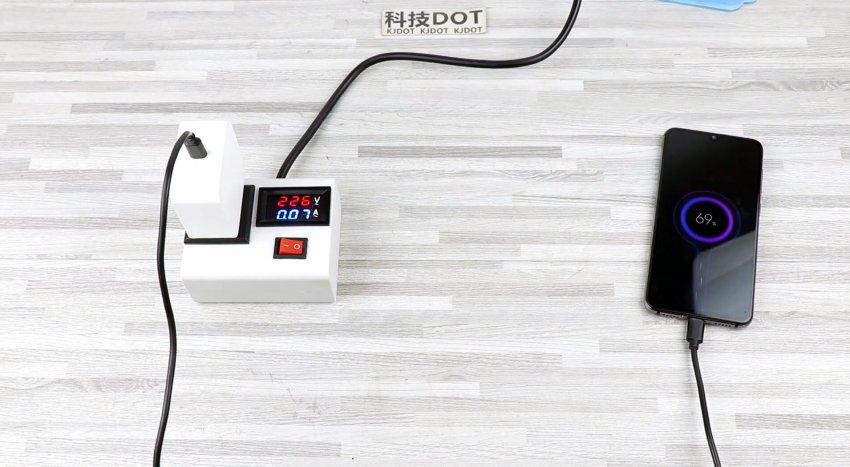

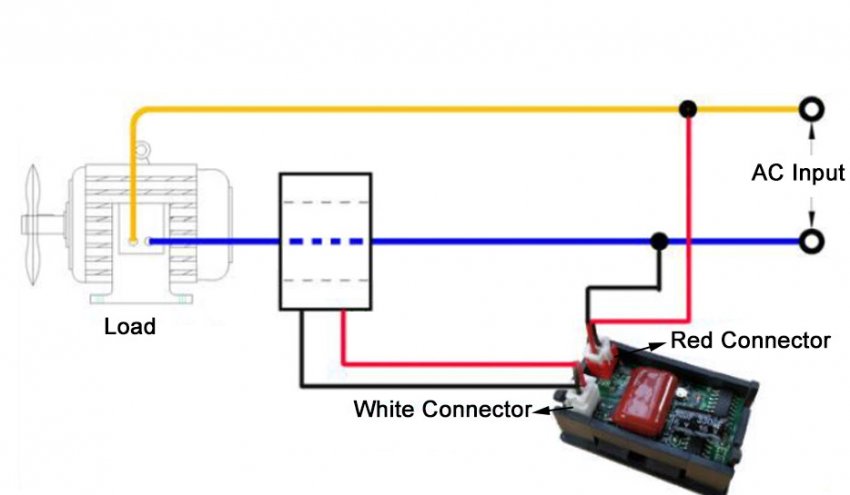

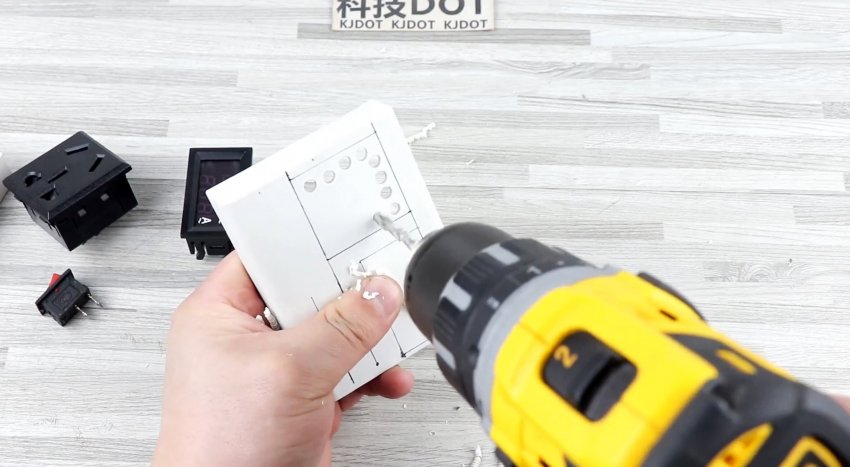

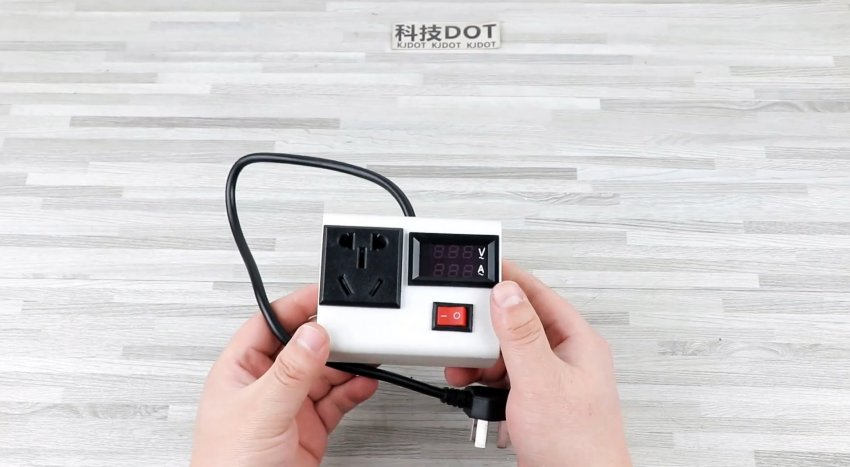

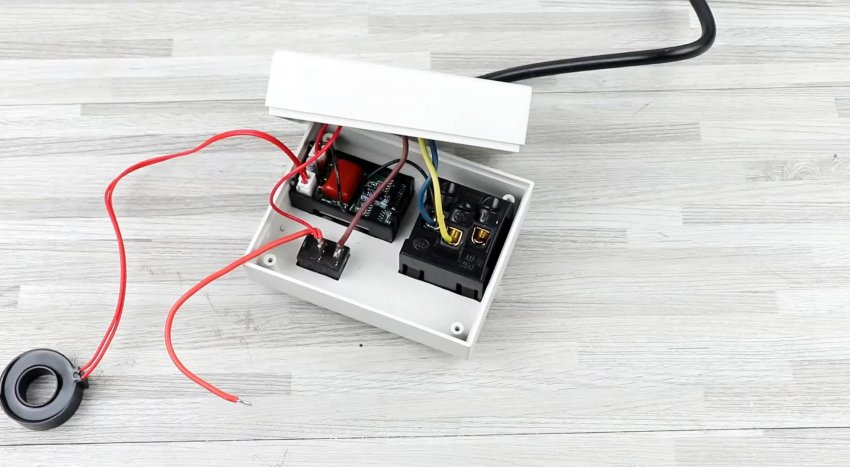

При подключении бытовых приборов и различного электрооборудования может возникнуть необходимость определить их уровень потребления энергии в определенном режиме. Для этого можно сделать специальный удлинитель. Электронные составляющие для него можно заказать на Алиэкспресс, минимизировав тем самым себестоимость самоделки. Процесс изготовления удлинителя с ампервольтметром В крышки распаечной коробки вырезаются окна под розетку, вольтметр амперметр и выключатель. В нижней части просверливается отверстие под провод. Его нужно закрепить узлом или вклеить. Один провод от амперметра вольтметра присоединится к проводу питания. Затем их скрутка зажимается в клемме розетки. Вторая жила питания подводится к выключателю. Уже от него прокладывается перемычка ко второму контакту розетки через кольцевой трансформатор. К ней нужно будет подпаять второй провод от амперметра вольтметра. Затем остается только закрепить неподвижно катушку от прибора, и закрыть коробку. Такое устройство можно сделать с длинным проводом и использовать еще и как удлинитель. Определить мощность потребления включенных приборов, можно просто умножив выдаваемые значения на дисплее устройства, то есть амперы на вольты. К примеру, при подключении зарядки телефона прибор показывает 226 В и 0,07 А. После умножения получаем уровень потребления смартфона в 15,82 Вт. Потребление паяльника. Смотрите видео Как сделать сетевой вольтметр из корпуса старой зарядки от телефона - https://sdelaysam-svoimirukami.ru/7113-kak-vstroit-setevoj-voltmetr-korpus-staroj-zarjadki-ot-telefona.html
