Как сделать очень простой индукционный нагреватель на транзисторах - «Сделай сам»

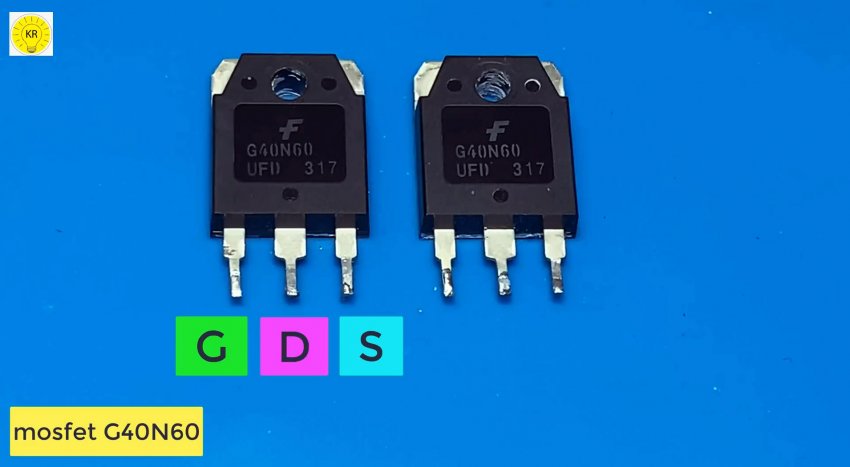

Это очень простая схема с самовозбуждением. Питание осуществляется от источника постоянного тока напряжением 12 В. Транзисторы устанавливаются на радиатор через диэлектрическую термопрокладку. Катушка содержит 8 витков с отводом от середины. Процесс изготовления нагревателя Первым делом нужно залудить ножки транзисторов. Между первой и третьей паяем резистор на 10 кОм. Затем выгибаем из медной проволоки перемычку, и припаиваем к третьей ножке. К первой же дополнительно паяем резистор 22 кОм. Аналогично подключаем резисторы на второй транзистор. После этого нужно соединить заготовки. Для этого паяем перемычку от первого транзистора к третьей ножке второго. Теперь используя медные перемычки, спаиваем вместе 3 конденсатора. Концы перемычек припаиваем к центральным ножкам транзисторов. Далее нужно подпаять резисторы 22 кОм к перемычкам на конденсаторах. Так как те не изолированы, то нужно смотреть, чтобы проволока не касалась между собой. Из проволоки сворачиваем спираль. В данном случае сделано 8 витков вокруг аккумуляторной батареи. Спираль припаивается к перемычкам конденсаторов. К центру спирали нужно припаять изолированный провод. Он будет подсоединяться к клемме « » на батареи. Второй провод питания паяется к третьей ножке первого транзистора. Закрепляем схему транзисторами к основанию. Для этого обязательно применяются изолирующие прокладки. Затем подсоединяем к схеме аккумулятор на 12В. Теперь при помещении в спираль металлических предметов, те будут практически мгновенно разогреваться до высоких температур. Естественно возле катушки загорится и лампочка накаливания с прикрепленной к контакту собственной спиралью. Смотрите видео Индукционный нагреватель с АлиЭкспресс раскаляет плоскогубцы за пару минут - https://sdelaysam-svoimirukami.ru/7846-indukcionnyj-nagrevatel-s-alijekspress-raskaljaet-ploskogubcy-za-paru-minut.html
