Простой и мощный регулятор 55В 20А без ШИМ - «Сделай сам»

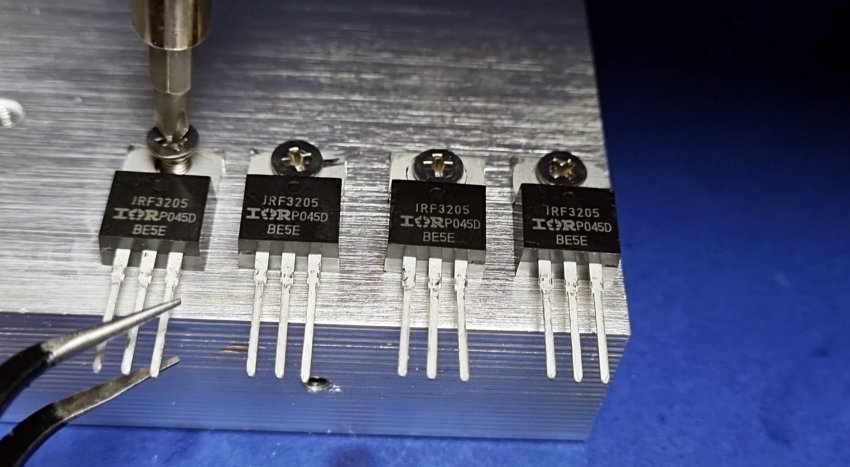

Найдя подходящую пластину для охлаждения, крепим на ней «мосфеты» (можно использовать термопасту). Для удобства дальнейшей сборки лучше разместить их поблизости друг от друга.

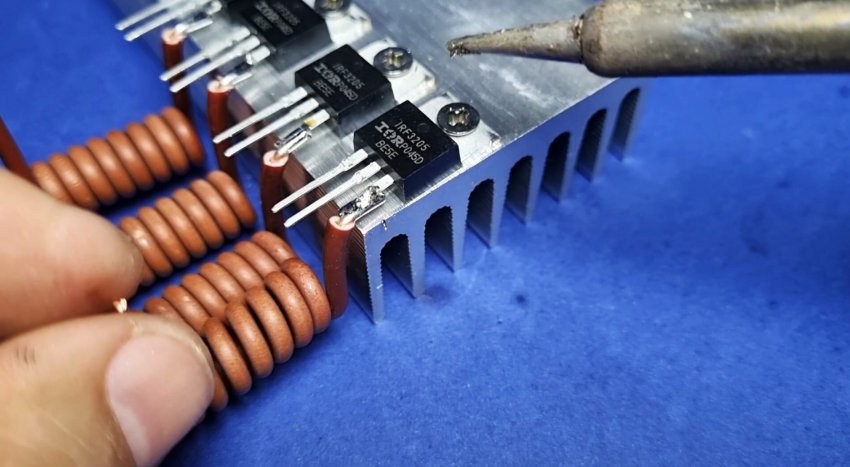

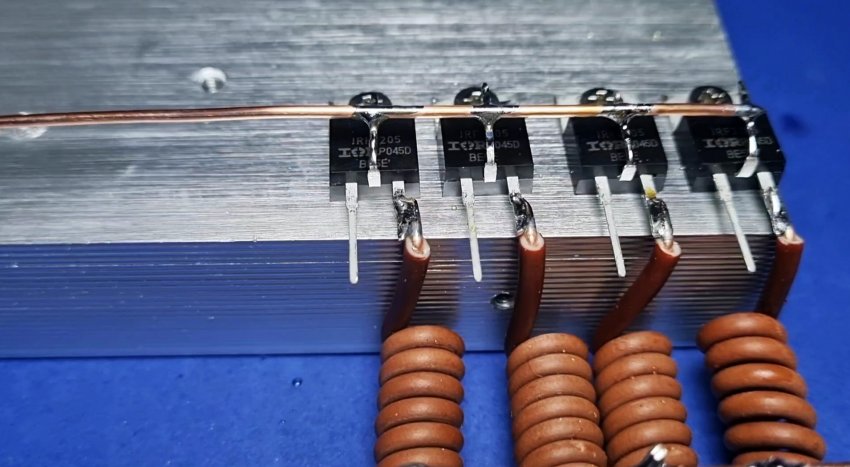

Далее на истоках транзисторов подпаиваем буферные нагрузки. Для этого можно использовать готовые резисторы по 11 Вт 0,1 Ом или самостоятельно намотать катушки толстым проводом, как показано на картинке.

Другие концы нагрузок соединяем между собой общей шиной.

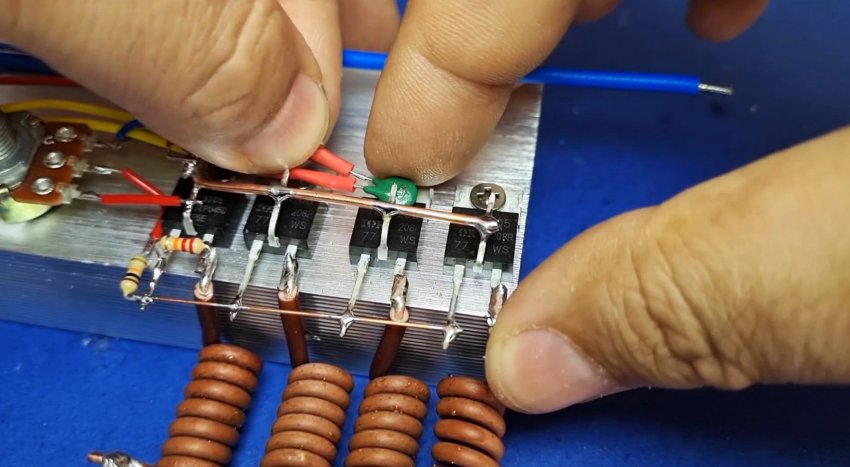

Аналогично соединяем отдельными шинами стоки и затворы полевиков. При этом между истоком и затвором первого транзистора помещаем резистор на 22 кОм. На край радиаторной подложки выводим два провода: один красный от стоков транзисторов (подключается напрямую), второй синий от их затворов (подключается через резистор 10 кОм и потенциометр WL 10 K). Их можно приклеить к радиатору суперклеем.

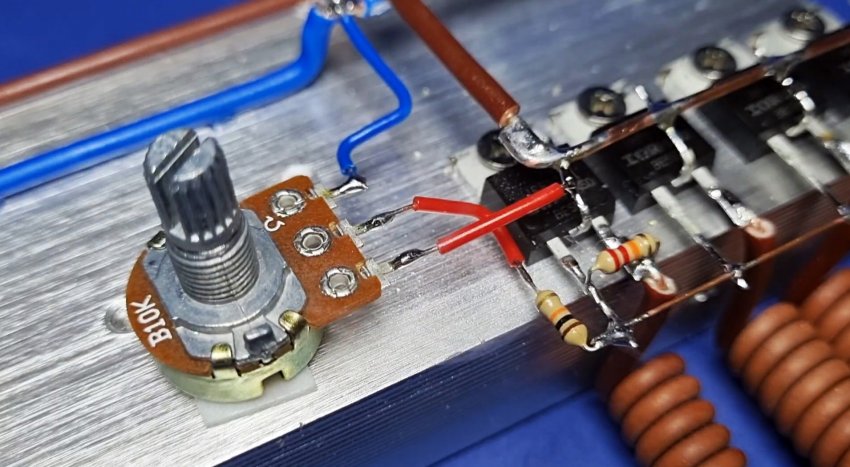

Шину от стоков подпаиваем на левую ножку (вход) переменного резистора, от затворов через сопротивление – на центральную (выход). Провод с его правой ножки соединяем с синим отводом. Сам потенциометр также можно приклеить к радиатору, но изолируя его корпус от пластины.

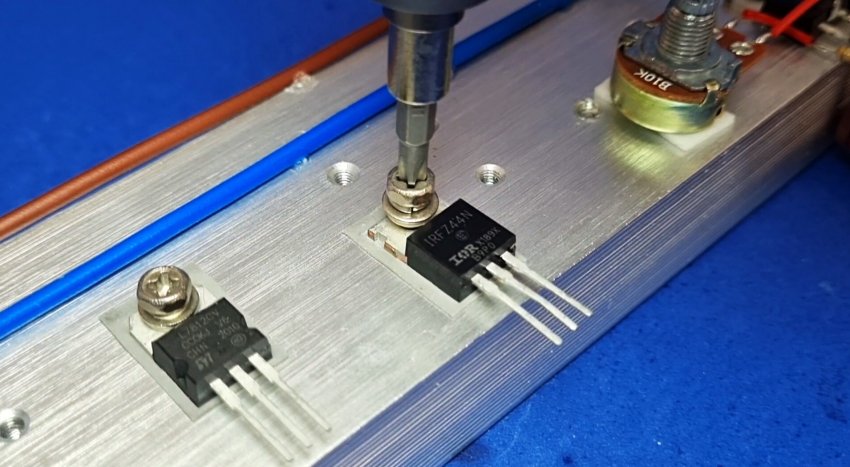

Теперь крепим к радиатору стабилизатор напряжения на 12 В (L7812CV) и еще один полевой транзистор (IRFZ44N). Оба компонента тщательно изолируем от подложки (лучше несколько прокладок!).

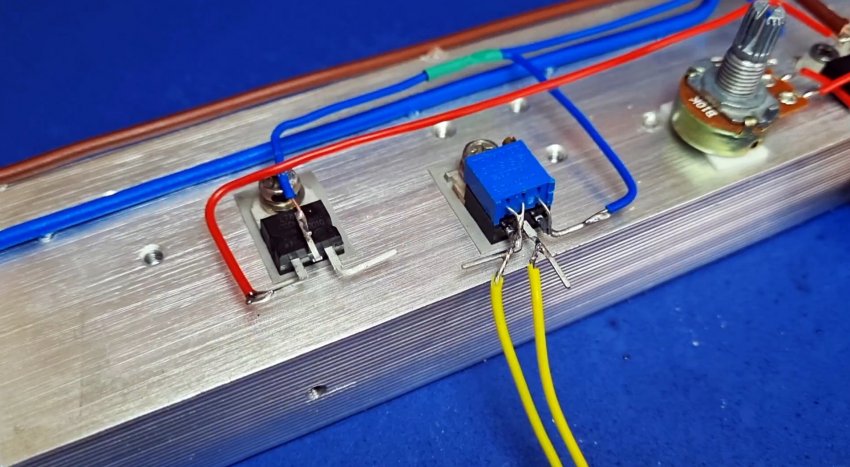

На полевик подпаиваем подстроечный резистор на 10 кОм (W103). Его вторую и третью ножку крепим к затвору транзистора, первую – к истоку.

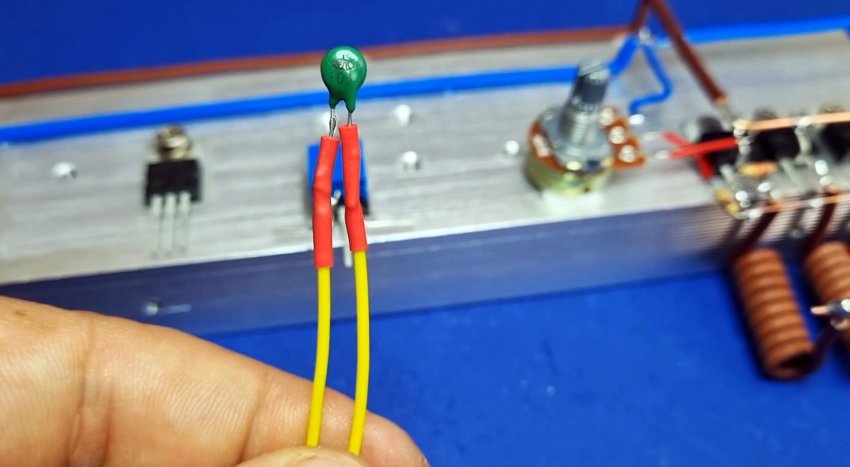

Между затвором и стоком IRFZ44N ставим терморезистор 10 кОм. Потом его можно «уложить на корпус одного из «мосфетов».

Синюю шину соединяем с «землей» (в данном случае средней ножкой) стабилизатора L7812CV и истоком IRFZ44N. Красную шину подпаиваем ко входу L7812CV. Далее берем кулер на 12 В (к примеру, DC 12 V 0,07 A) и подключаем его красный провод к выходу стабилизатора L7812CV, черный – к стоку IRFZ44N.

Подав на красную и синюю шины питание (12-25 В) убеждаемся, что вентилятор работает, причем скорость его вращения регулируется резистором W103.

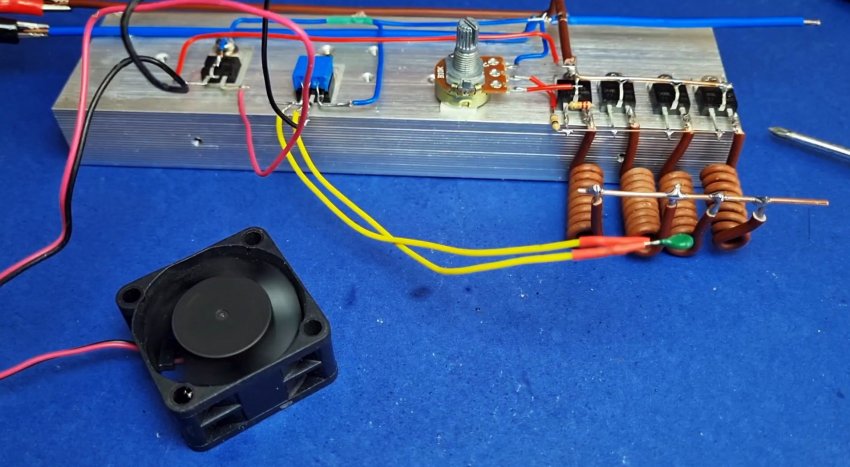

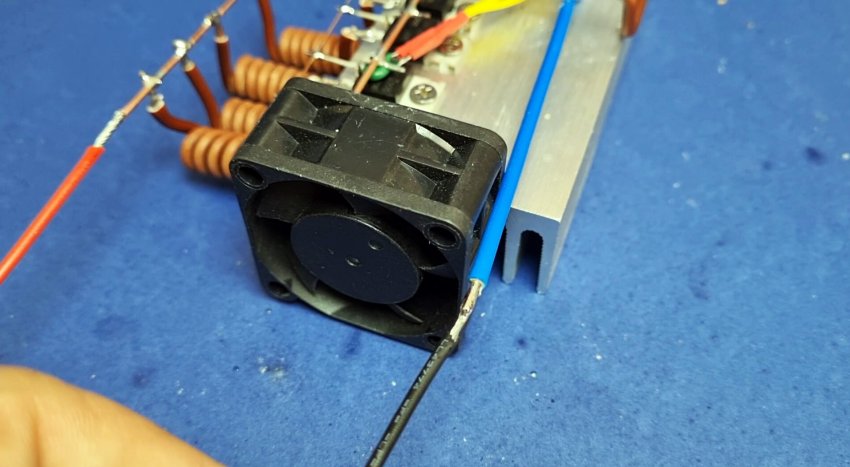

Крепим вентилятор к краю основания радиатора, а между синей шиной и шиной истоков IRF3205N включаем «нагрузку» (пять, соединенных параллельно, автомобильных лампочек на 12 В / 21 Вт).

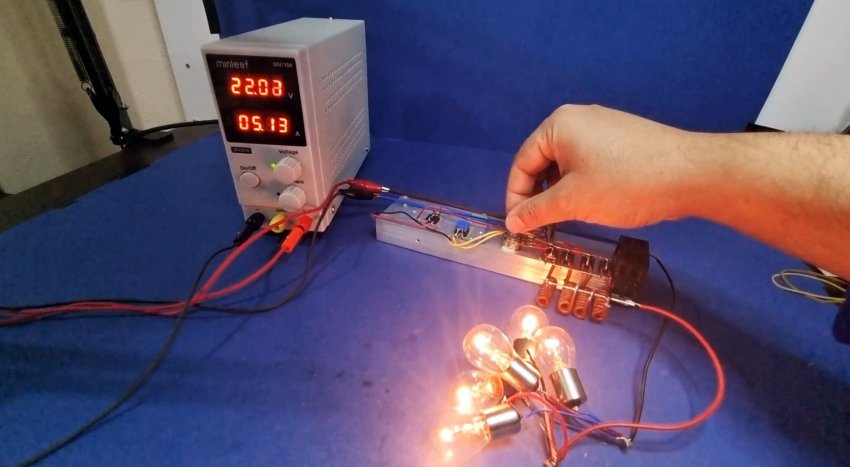

Подав на красную и синюю шины питание 22 В видим, что лампочки загорелись. Регулировать их яркость можно потенциометром.

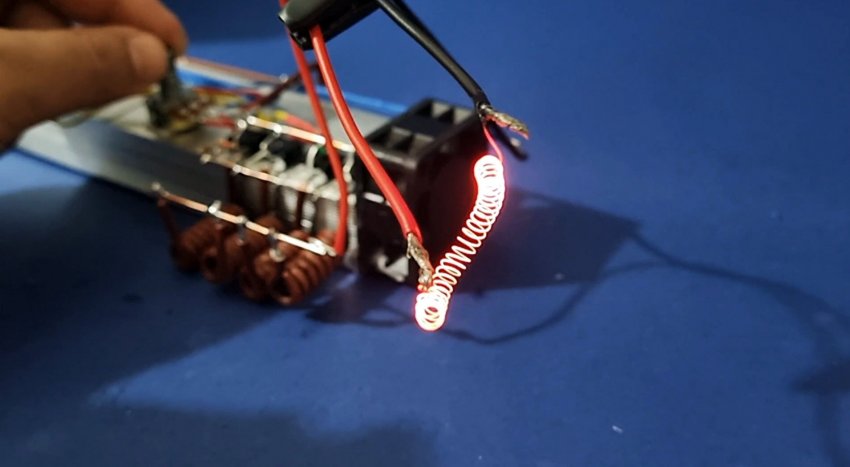

При увеличении мощности включается вентилятор. Когда 12 В уменьшается до положения короткого замыкания, вентилятор останавливается.

Чтобы не горели полевики при длительной работе устройства, можно добавить резистор 330-500 Ом между потенциометром и отрицательной линией. Также можно поставить простенькую защиту на реле от короткого замыкания.

Смотрите видео

Как сделать регулировку яркости в светодиодной лампе - https://sdelaysam-svoimirukami.ru/8491-kak-sdelat-regulirovku-jarkosti-v-svetodiodnoj-lampe.html

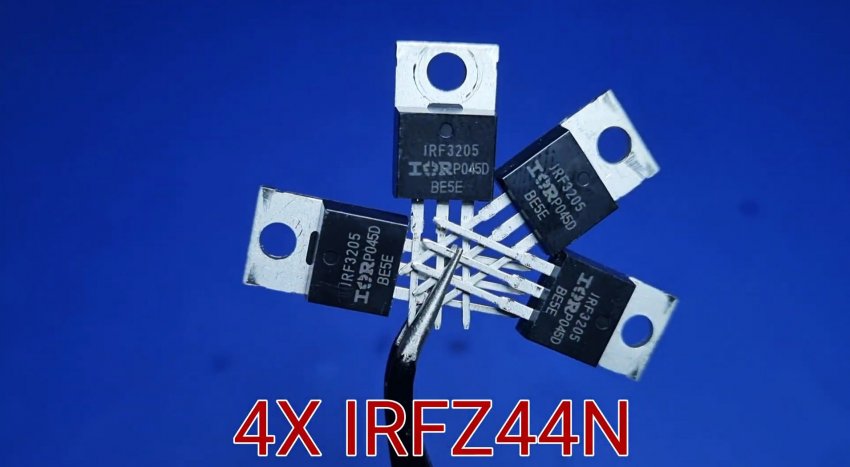

В нее можно установить lm317, IRF3205N либо IRF1405N (если позволяют финансы). Эти полевики имеют большую мощность рассеивания и повышенную рабочую температуру перехода (до 175 градусов Цельсия), поэтому для нормальной работы устройства необходимо заранее позаботиться о хорошем радиаторе. Найдя подходящую пластину для охлаждения, крепим на ней «мосфеты» (можно использовать термопасту). Для удобства дальнейшей сборки лучше разместить их поблизости друг от друга. Далее на истоках транзисторов подпаиваем буферные нагрузки. Для этого можно использовать готовые резисторы по 11 Вт 0,1 Ом или самостоятельно намотать катушки толстым проводом, как показано на картинке. Другие концы нагрузок соединяем между собой общей шиной. Аналогично соединяем отдельными шинами стоки и затворы полевиков. При этом между истоком и затвором первого транзистора помещаем резистор на 22 кОм. На край радиаторной подложки выводим два провода: один красный от стоков транзисторов (подключается напрямую), второй синий от их затворов (подключается через резистор 10 кОм и потенциометр WL 10 K). Их можно приклеить к радиатору суперклеем. Шину от стоков подпаиваем на левую ножку (вход) переменного резистора, от затворов через сопротивление – на центральную (выход). Провод с его правой ножки соединяем с синим отводом. Сам потенциометр также можно приклеить к радиатору, но изолируя его корпус от пластины. Теперь крепим к радиатору стабилизатор напряжения на 12 В (L7812CV) и еще один полевой транзистор (IRFZ44N). Оба компонента тщательно изолируем от подложки (лучше несколько прокладок!). На полевик подпаиваем подстроечный резистор на 10 кОм (W103). Его вторую и третью ножку крепим к затвору транзистора, первую – к истоку. Между затвором и стоком IRFZ44N ставим терморезистор 10 кОм. Потом его можно «уложить на корпус одного из «мосфетов». Синюю шину соединяем с «землей» (в данном случае средней ножкой) стабилизатора L7812CV и истоком IRFZ44N. Красную шину подпаиваем ко входу L7812CV. Далее берем кулер на 12 В (к примеру, DC 12 V 0,07 A) и подключаем его красный провод к выходу стабилизатора L7812CV, черный – к стоку IRFZ44N. Подав на красную и синюю шины питание (12-25 В) убеждаемся, что вентилятор работает, причем скорость его вращения регулируется резистором W103. Крепим вентилятор к краю основания радиатора, а между синей шиной и шиной истоков IRF3205N включаем «нагрузку» (пять, соединенных параллельно, автомобильных лампочек на 12 В / 21 Вт). Подав на красную и синюю шины питание 22 В видим, что лампочки загорелись. Регулировать их яркость можно потенциометром. При увеличении мощности включается вентилятор. Когда 12 В уменьшается до положения короткого замыкания, вентилятор останавливается. Чтобы не горели полевики при длительной работе устройства, можно добавить резистор 330-500 Ом между потенциометром и отрицательной линией. Также можно поставить простенькую защиту на реле от короткого замыкания. Смотрите видео Как сделать регулировку яркости в светодиодной лампе - https://sdelaysam-svoimirukami.ru/8491-kak-sdelat-regulirovku-jarkosti-v-svetodiodnoj-lampe.html
