Колонка для телефона своими руками - «Электричество»

Всем привет решил собрать усилок для телефона с колонками использовал микруху TDA2822 унч собран по даташиту, но есть одно изменение оба конденсатора по 1000 микрофарад заменены на 220 микрофарад таким образом достигним наибольшей...
Колонка для телефона своими руками - «Электричество»

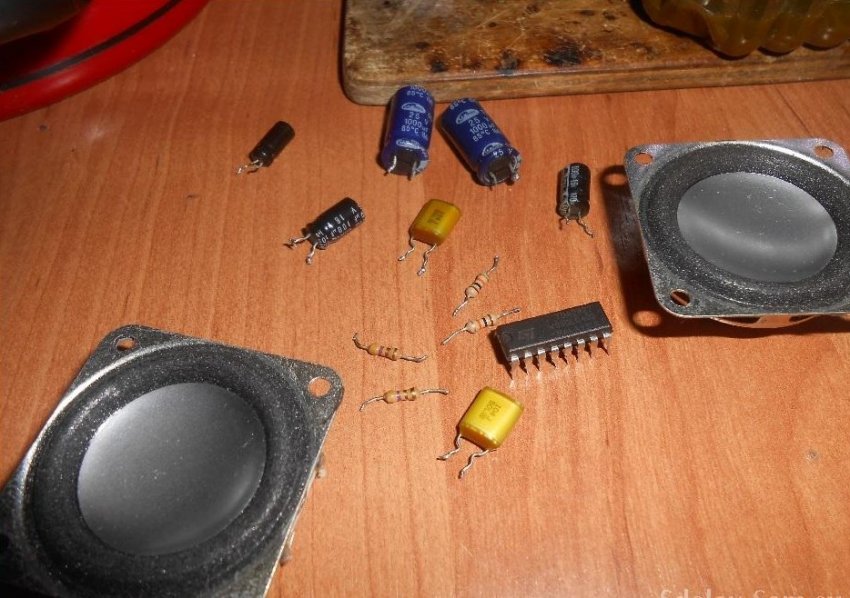

Всем привет решил собрать усилок для телефона с колонками использовал микруху TDA2822 унч собран по даташиту, но есть одно изменение оба конденсатора по 1000 микрофарад заменены на 220 микрофарад таким образом достигним наибольшей громкости при наименьшем искажении низких частот а вообще поэксперементируйте я пробовал ставить меньше тогда вообще баса нет одни искажения а с 1000 искажения начинатся на меньшей громкости вообщем ковыряясь подобрал идеал для себя питание решил использовать акумуляторную крону всётаки с 9 вольт погромче чем с 3.7 если говорить о телефонной батарее обязательно небольшое охлаждение на микруху и да в даташите на схеме не указан конденсатор который ставится со второй ноги на базу я поставил 100uf кондёр по питани тоже чем больше тем лучше это тот что с плюса на базу со стандартным при слабом заряде батареи просадка есть так что тоже под замену.

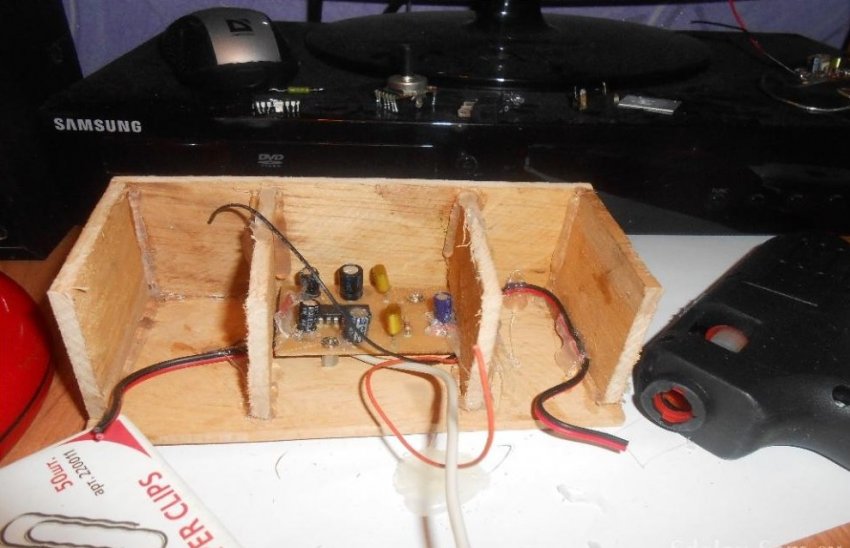

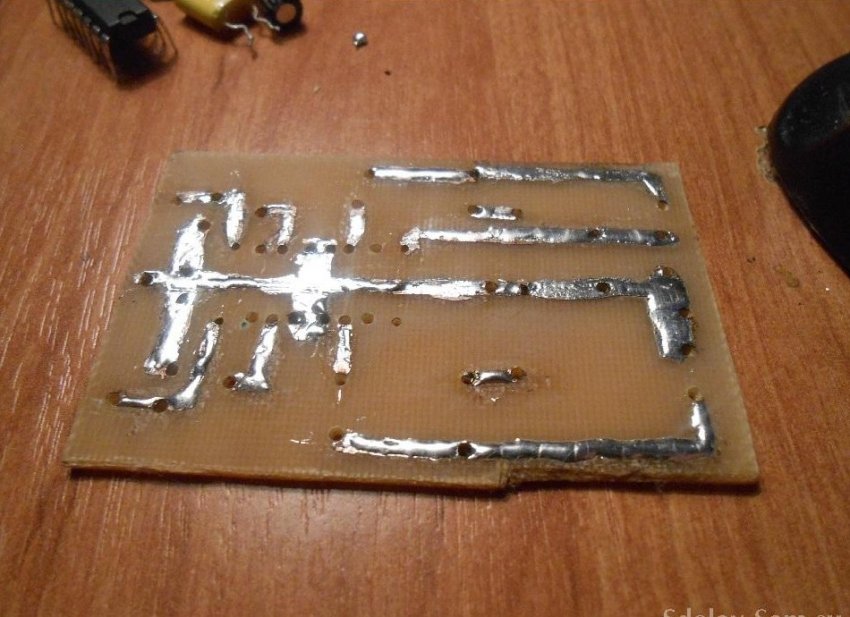

?Далее приступил к сборке(корпус с тремя отсеками средный под усилок боковые под блины)фото ниже печатка в даташите конечно компактнее но поскольку дороги рисовал лаком сделал чуть чуть побольше

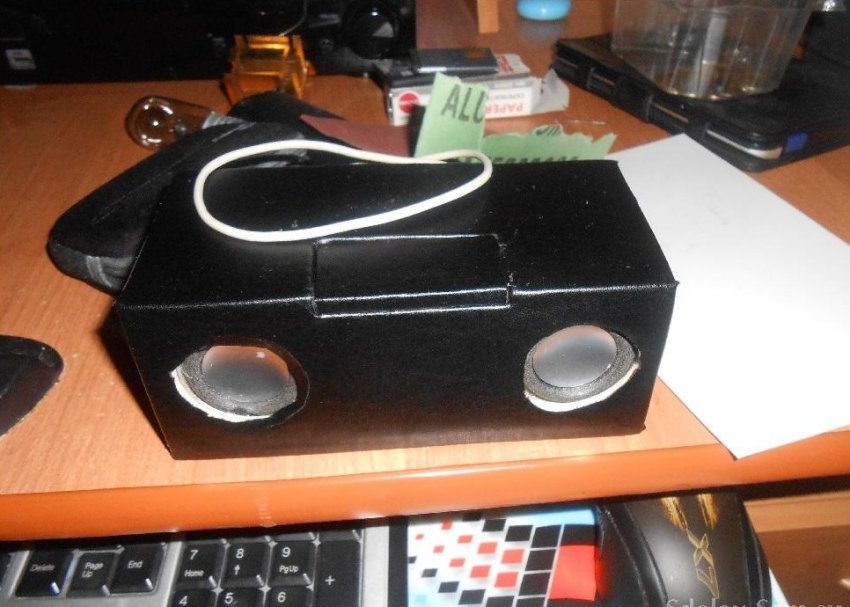

плату но более просту с наименьшим количеством дорог (а то вырисовывать как то неохото))Кому то и деревом понравится оставить а у меня деревяшки разными цветами и смотрится неочень я обтянул тканью имитатор кожи)
