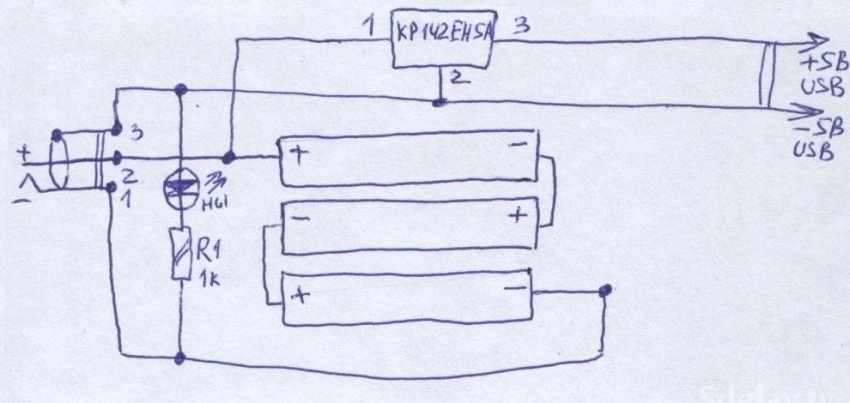

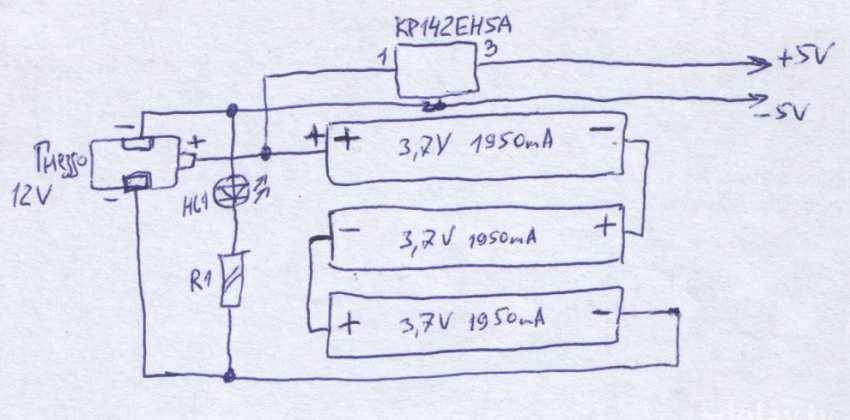

Собрал себе карманную зарядку для мобильника. По работе приходится очень много говорить, и зарядки не хватает даже на два дня. Хуже когда телефон разряжается в нужный момент. Схема простая. Я использовал три аккумулятора по 3,5 вольта и 1800мА. Такие аккумуляторы можно взять из старых ноутбуков. Один стабилизатор КР142ЕН5А (выглядет как транзистор) он понижает напряжение от 15 вольт до 5 вольт, один светодиод зеленый и один резистор от 1 кОм до 3 кОм. Два гнезда, одно для питания 12 вольт и выходное гнездо USB для телефона. Процесс зарядки телефона. Воспользовался клеевым пистолетом. Процесс подзарядки карманной батареи от блока питания на 12 Вольт 500mA/h-1000mA/h. Светодиод показывает процесс зарядки карманной батареи. Время зарядки занимает до 4-х часов. Стабилизатор креплю на небольшой радиатор алюминиевый. Конденсаторы ставить не стал, т.к. обойдёмся без фильтров. На 5 вольт и -5 вольт крепим USB разъём. Подбираем разъем для входа на 12 вольт. Другие Самоделки с Андреем Сигачёвым
