Изготовление узконаправленной Wi-fi антенны 2,4 ГГц своими руками

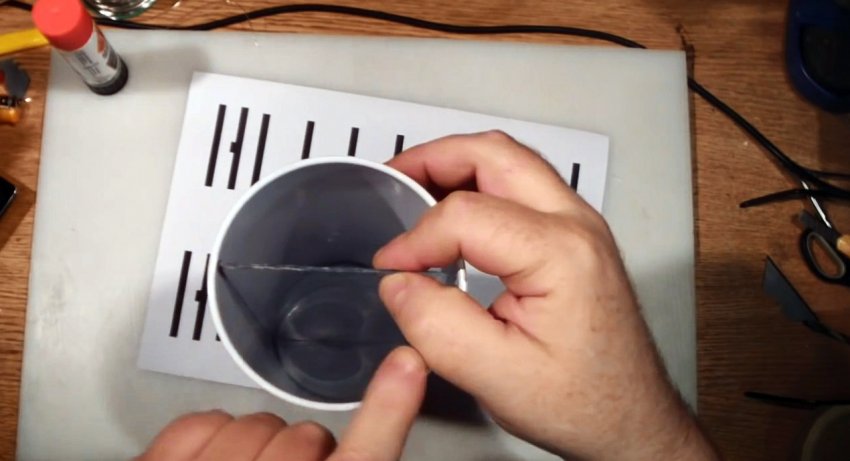

Первым делом распечатываем шаблон 1:1. По нему вырезаем акриловое стекло и подбираем трубу из жести. Как вариант можно использовать ПВХ трубу, обклеенную фольгированным скотчем. Одна сторона трубы закрыта металлической крышкой.

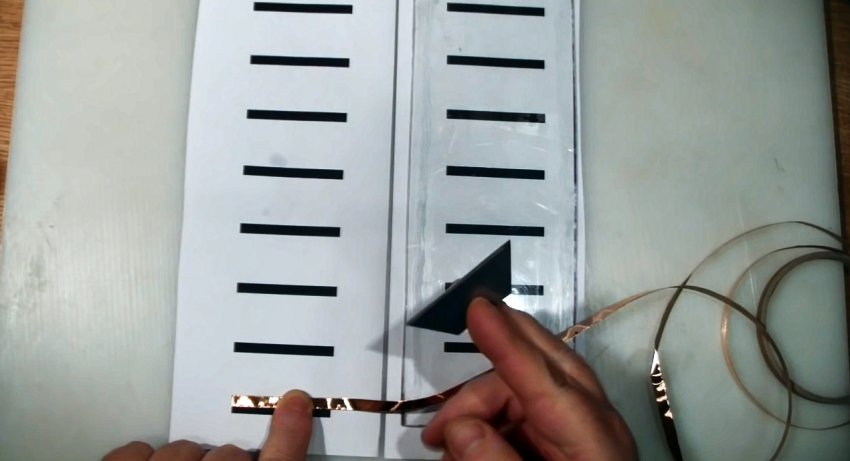

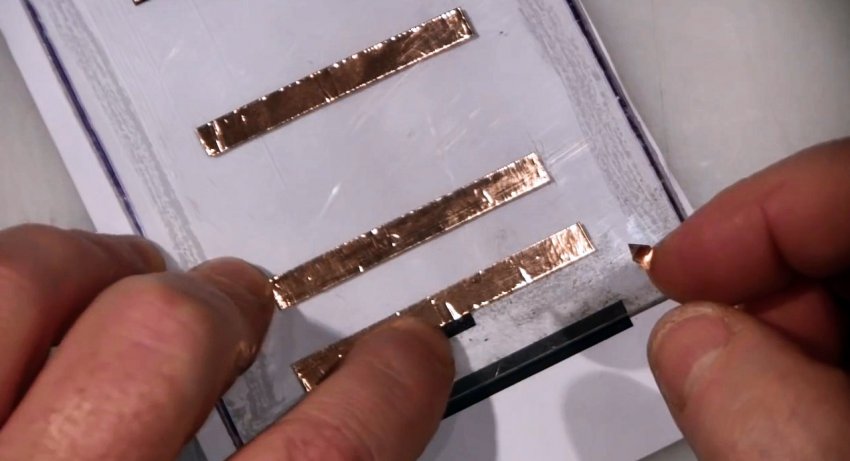

По полоскам шаблона нарезаем медную ленту на соответствующие отрезки.

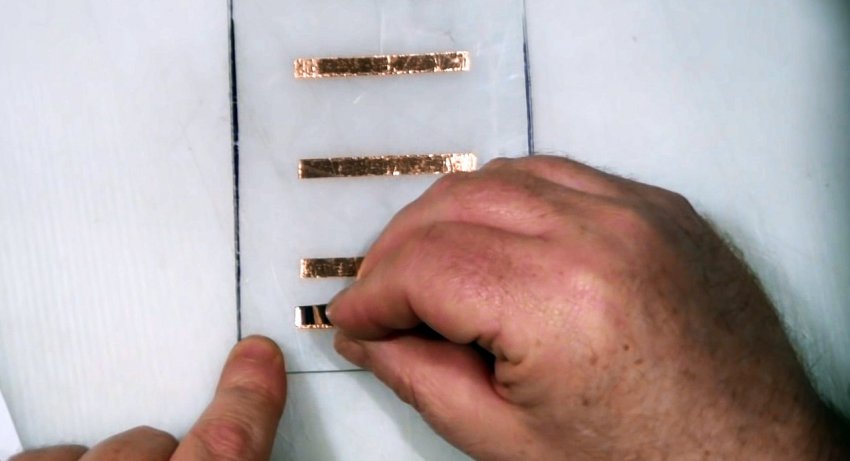

И приклеиваем на стекло с одной стороны.
Переворачиваем стекло и приклеиваем одну полоску с другой стороны.

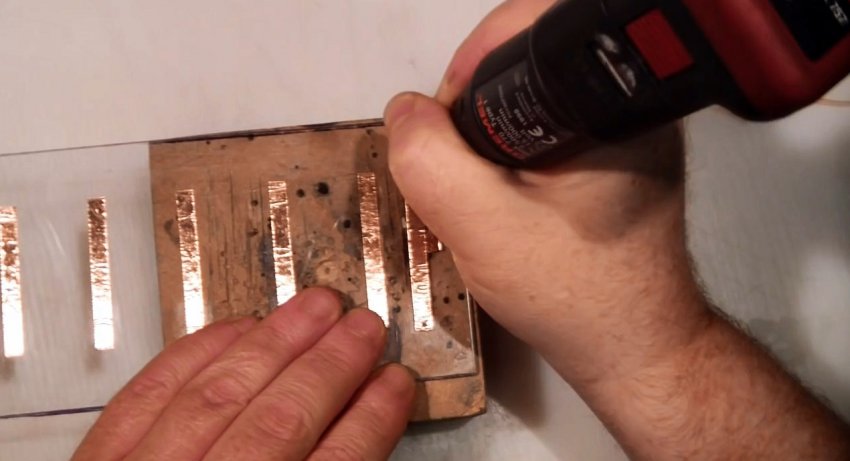

По краям двойной полосы сверлим тонкие отверстия.

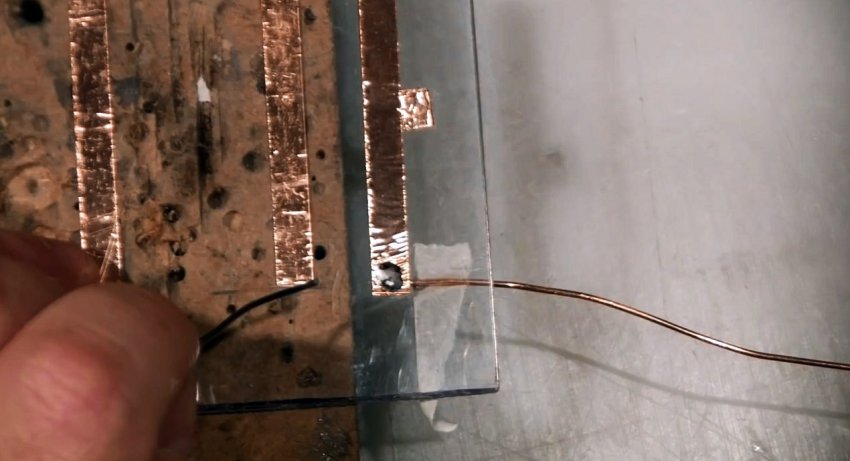

Спаиваем при помощи залуженных отрезков медной проволоки. Получился замкнутый контур.

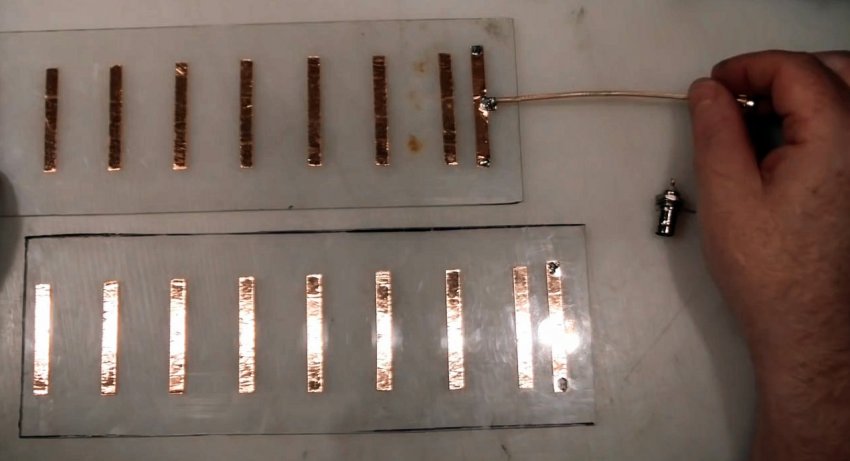

Можно использовать коннектор с гибким проводом, припаять один вывод к низу, а другой сверху.

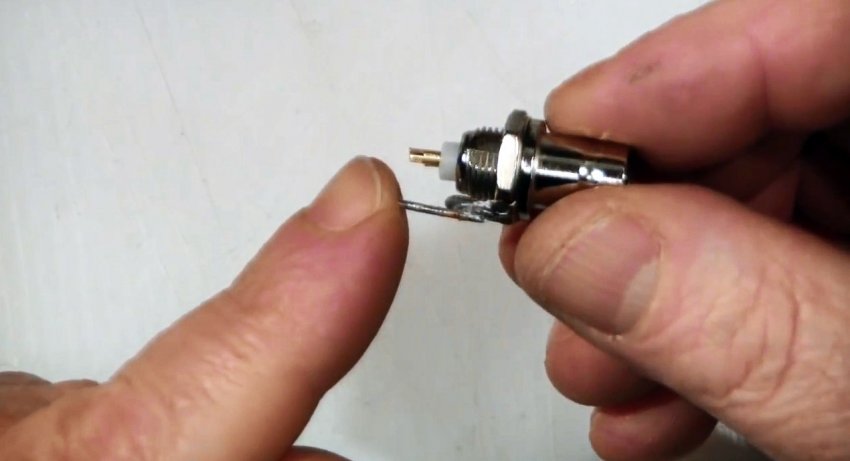

А можно взять коннектор и напрямую припаять его. Для этого сделаем удлинение при помощи куска провода.

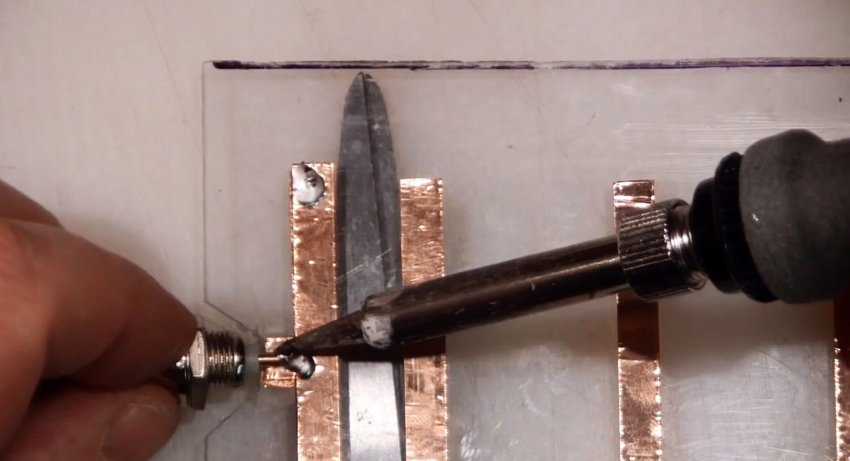

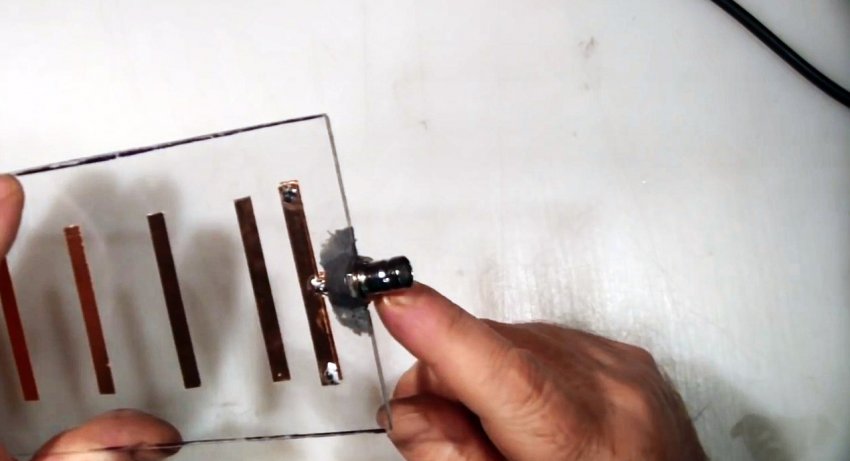

Чтобы припаять разъем напрямую, сделаем вырез в оргстекле и припаиваем его.
Для надежности конструкции крепим «холодной сваркой» не заходя на контакты пайки.

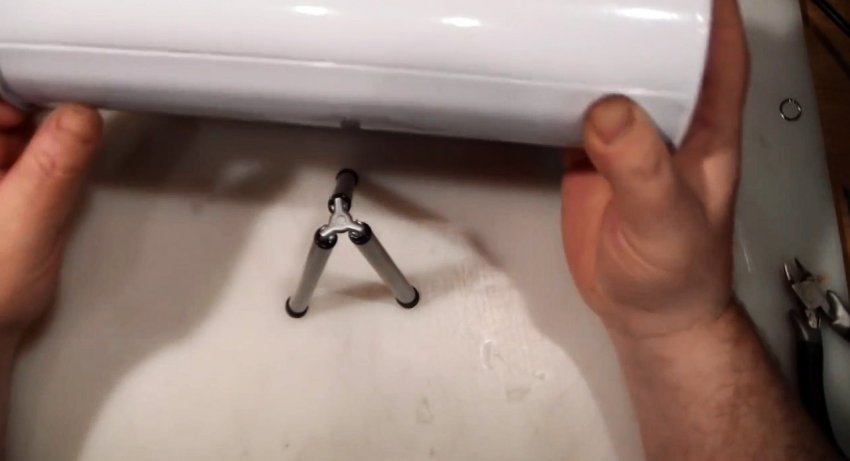

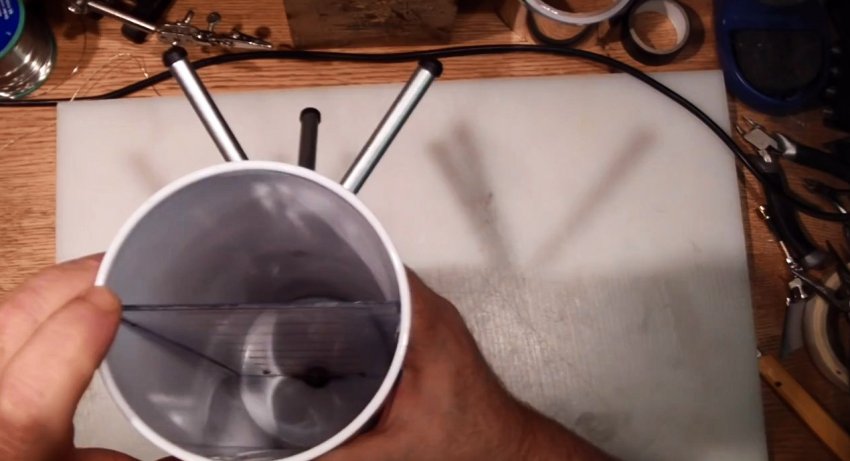

В середине трубы сделаем отверстие под треногу.

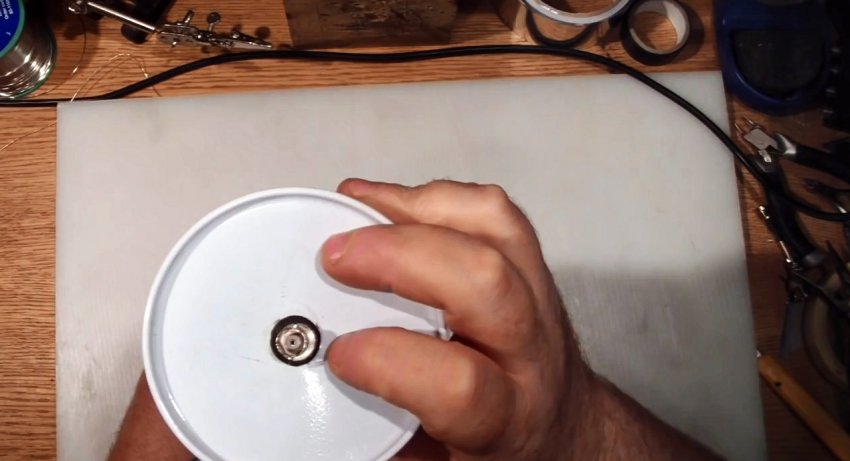

В металлической заглушке трубы сделаем отверстие под разъем. Устанавливаем антенну внутрь через изолирующие прокладки, так как металлический корпус не должен касаться общего провода.

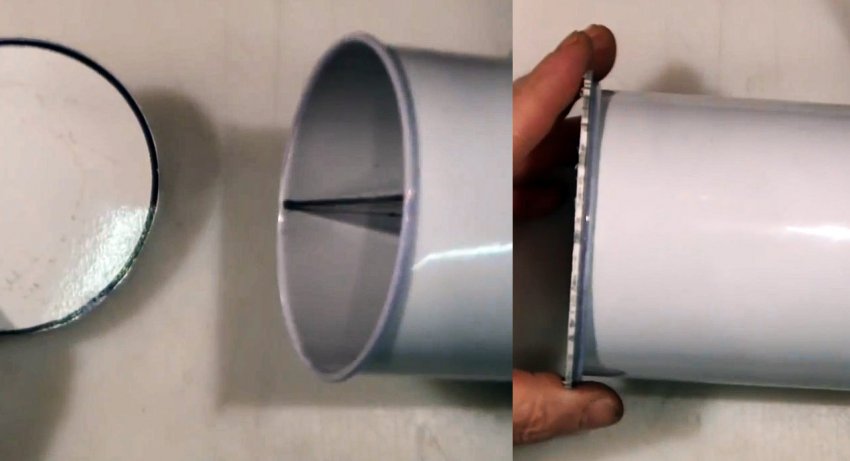

Закрываем пластиковой крышкой, сажаем на клей.

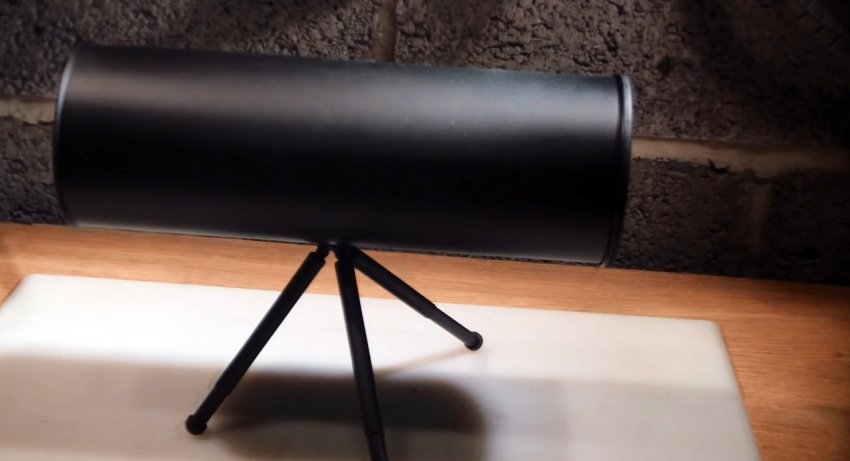

Узконаправленная и дальнобойная Wi-Fi антенна готова.

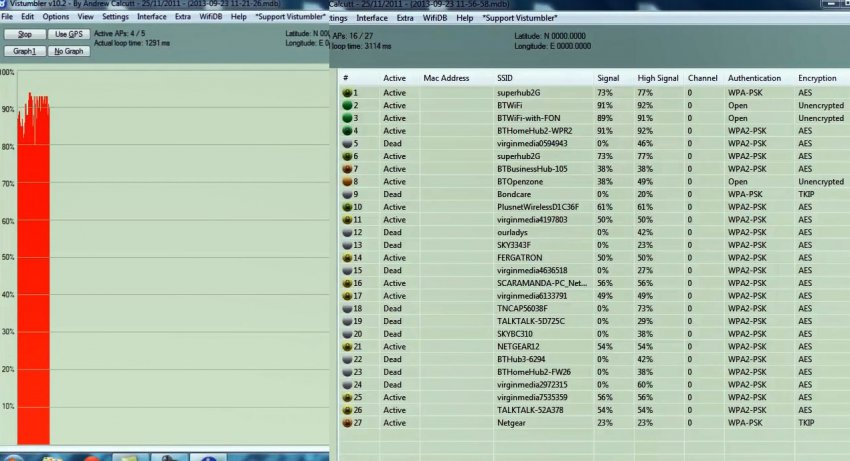

Проверка при наведении. Направляем пластиковой заглушкой в сторону приема. Вот такая картина будет, если антенну направить на один из многоквартирных домов на удалении до 1 км.
Смотрите видео
Антенна с АлиЭкспресс кто не хочет мастерить свою

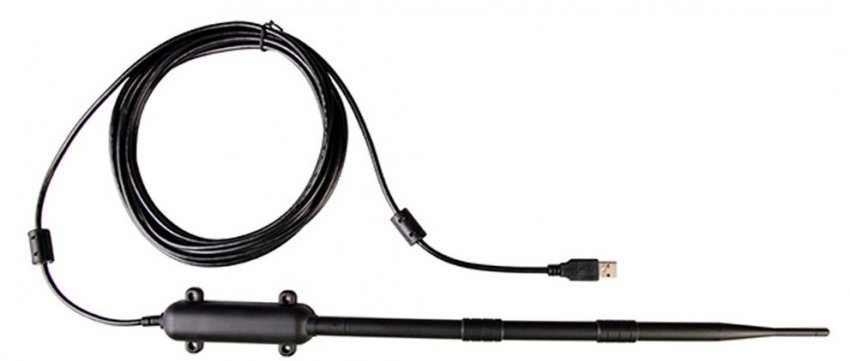

Если не хотите заморачиваться с постройкой, то можете просто приобрести на АлиЭкспресс чувствительную, всенаправленную антенну с очень хорошими характеристиками - http://alii.pub/5kx95r
