Как сделать мини раскройный станок для плат - «Сделай сам»

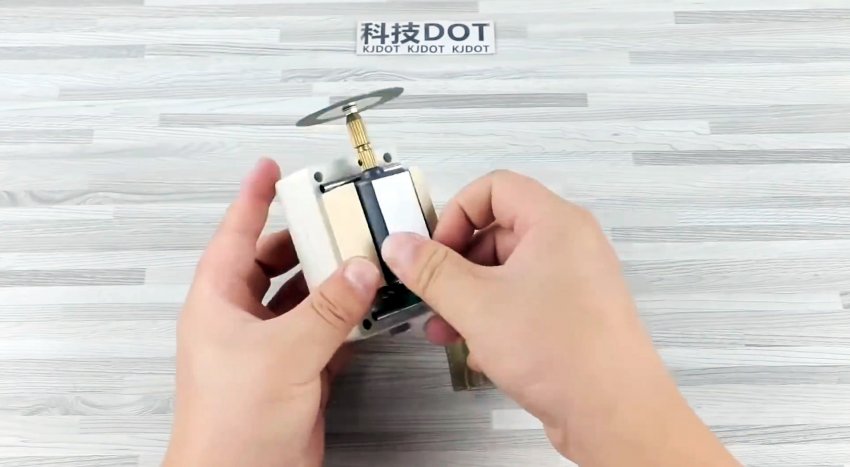

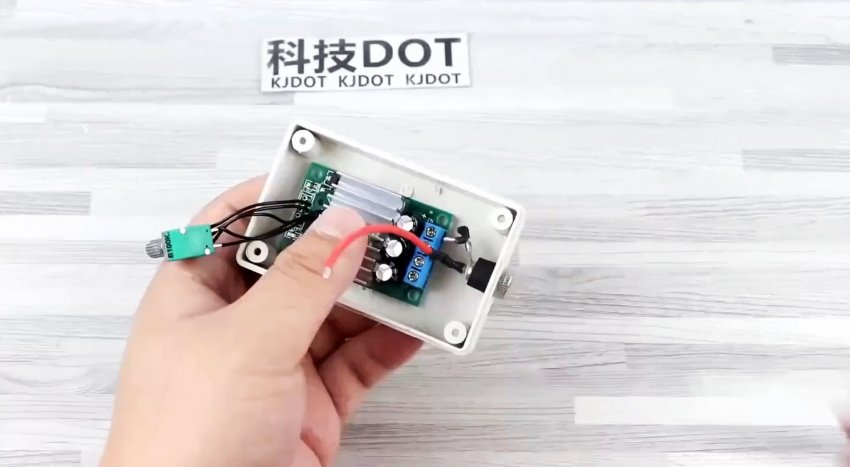

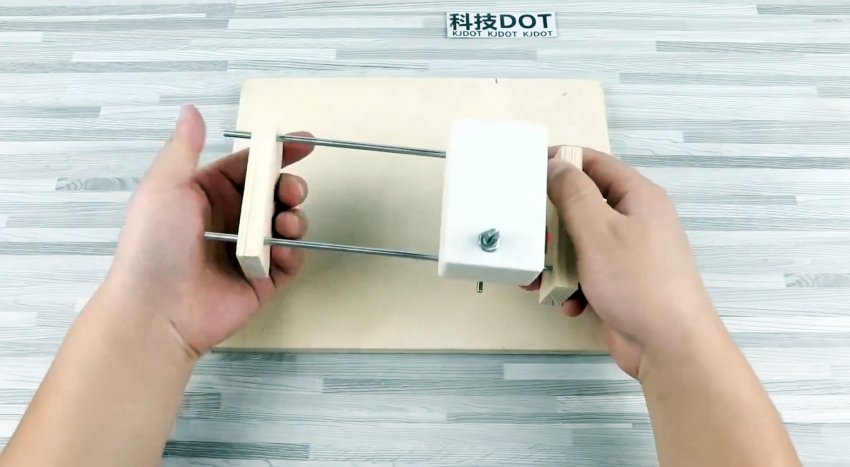

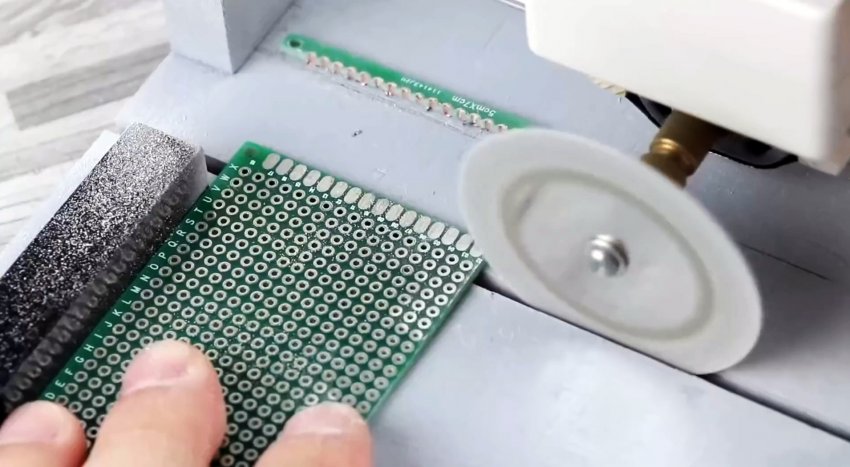

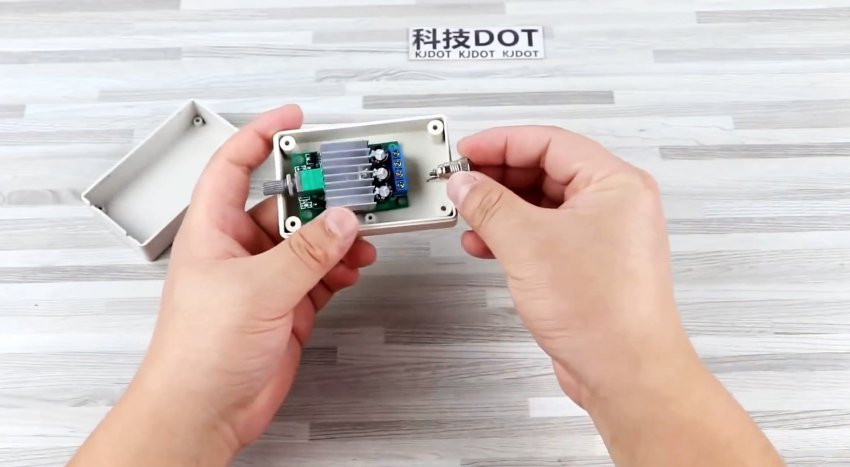

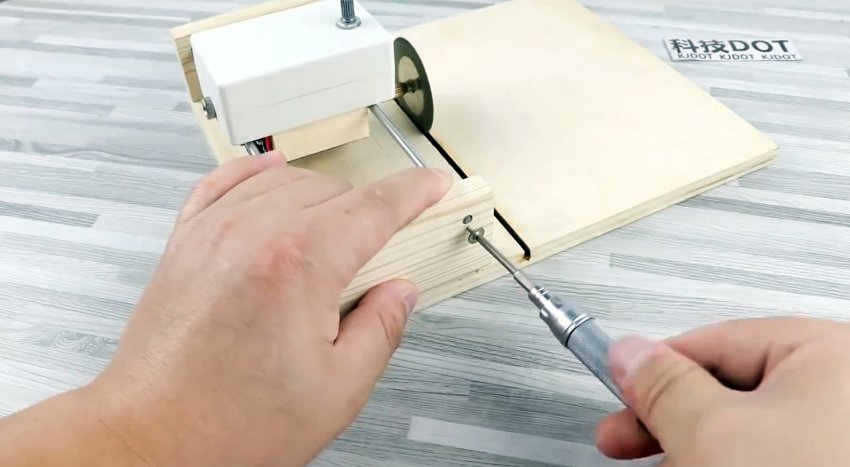

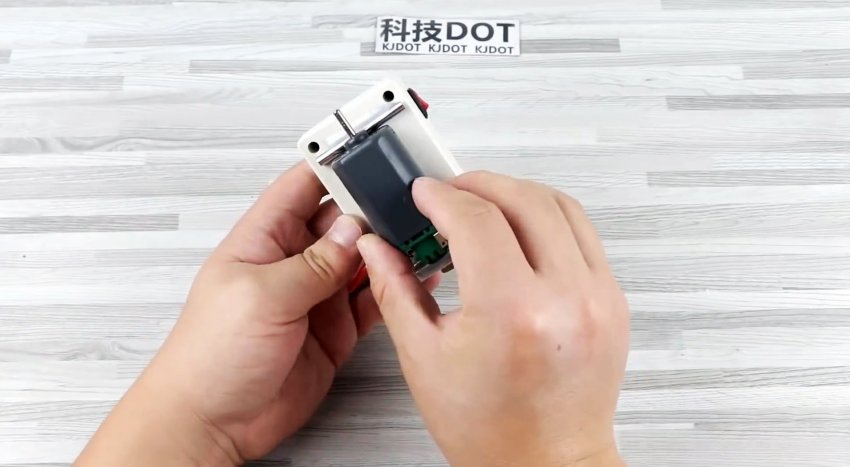

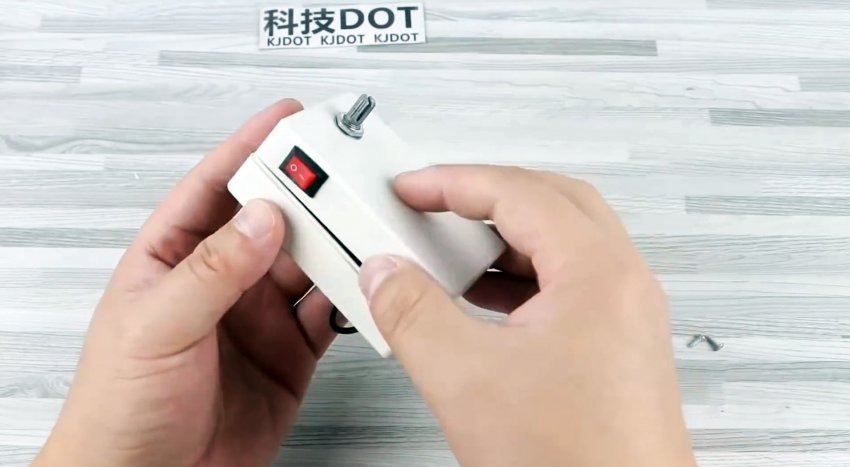

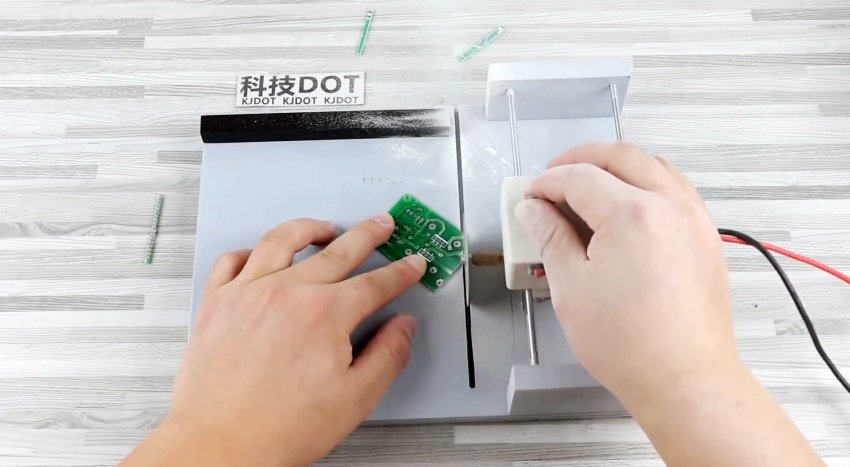

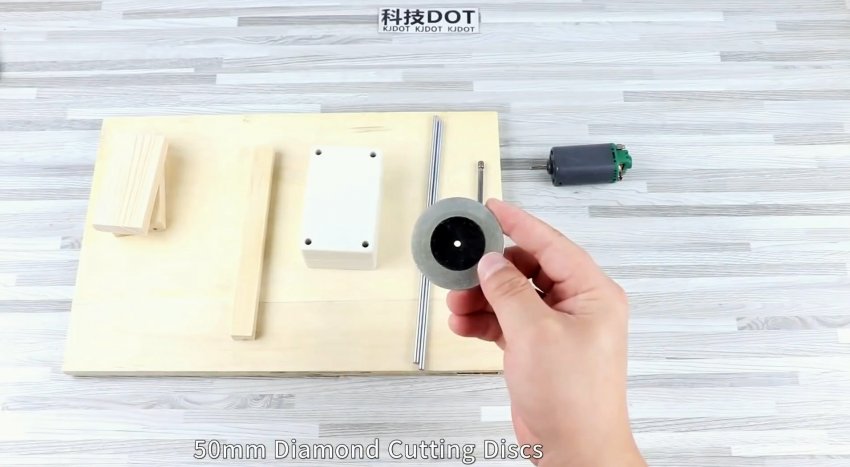

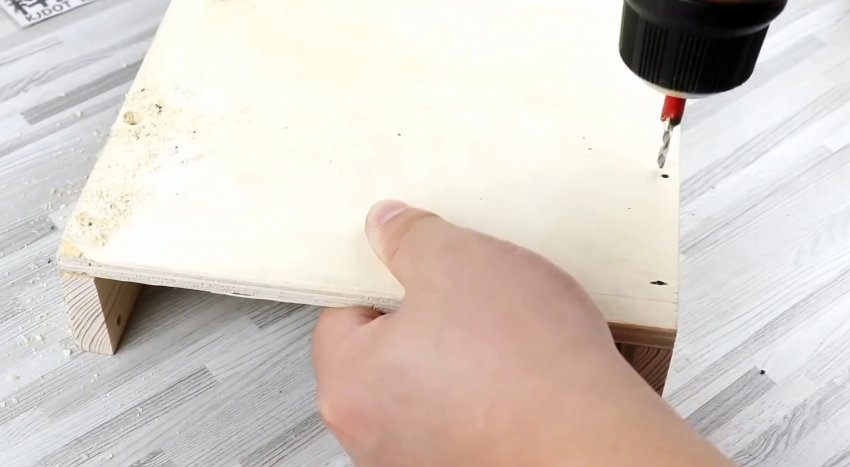

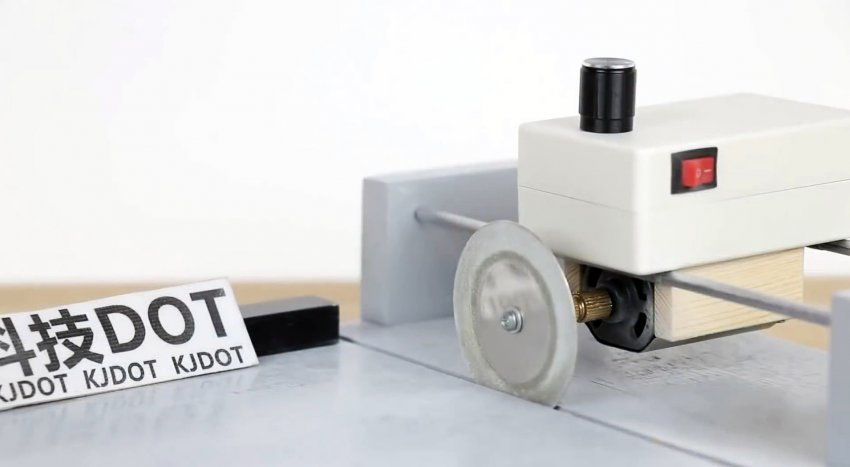

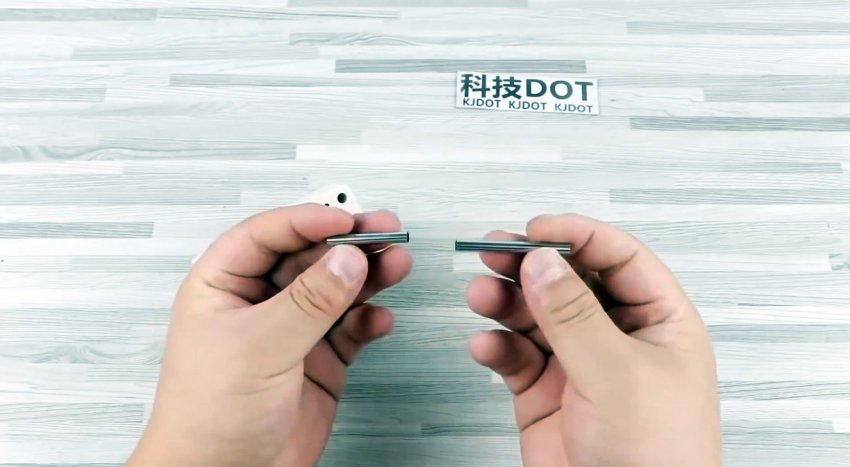

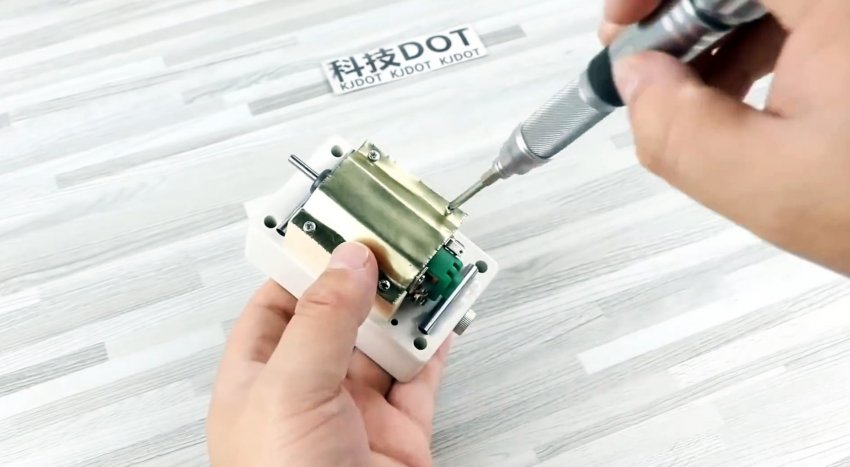

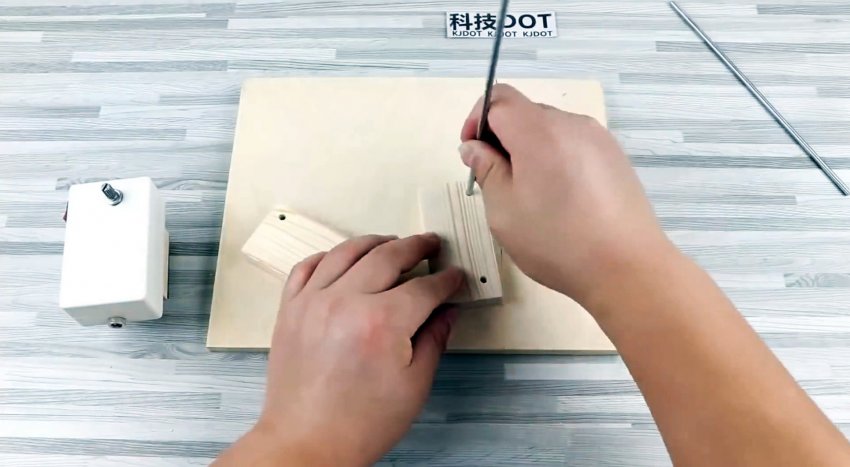

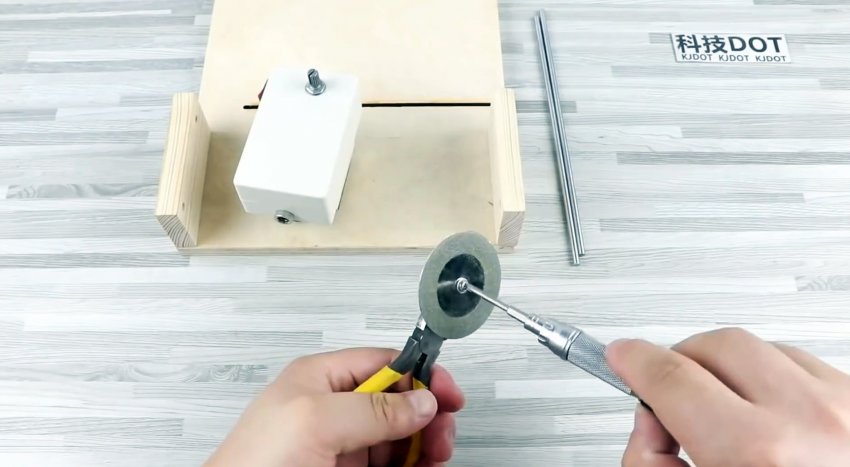

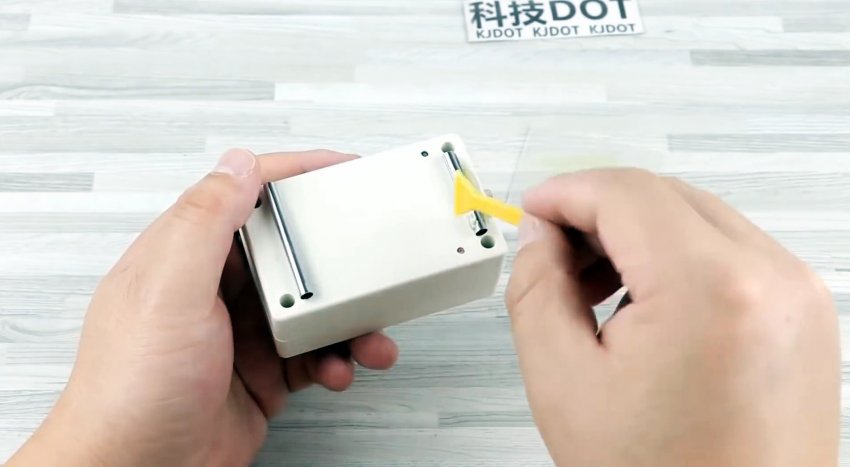

Для точного и быстрого раскроя плат, а также листового пластика и других тонких материалом, можно сделать миниатюрный настольный станочек. Он точный и очень тихий, поэтому подойдет даже для использования в квартире. Это идеальное оборудование для тех, у кого нет своей мастерской. В распаечной коробке просверливается отверстие под разъем питания. Он устанавливается внутрь, рядом с ним вклеивается ШИМ регулятор оборотов. Он соединяется с разъемом. Ручку от регулятора нужно вывести в крышку коробки. Сбоку врезается и подключается кнопочный выключатель. На дно коробки поперек приклеиваются на двухкомпонентный клей 2 трубки из телескопической антенны, которые послужат направляющими для перемещения двигателя. Затем вклеивается моторчик. С боков сажаются на клей 2 рейки, и сверху все поджимается пластиной с жести. В направляющие заводятся линейные валы. Затем их края вставляют в ранее высверленные отверстия в рейках 80х40х10 мм. Заготовки прикручиваются к основанию станка вместе с линейными направляющими и двигателем. На самой распиловочной поверхности нужно будет сделать пропил, чтобы по нему беспрепятственно двигался отрезной диск на валу мотора. Тот устанавливается с помощью цангового патрона и плотно зажатого винта. В качестве упора для пиления послужит прикрученная рейка 150х10х10 мм. Для снижения вибрации, к станку можно прикрутить резиновые ножки. При желании он окрашивается. Затем к разъему на коробке подключается блок питания. В результате получаем тихий точный станок практически не занимающий место при хранении. Смотрите видео Как сделать миниатюрный сверлильный станок 12 В - https://sdelaysam-svoimirukami.ru/6415-kak-sdelat-miniatjurnyj-sverlilnyj-stanok.html
