Как сделать мини торцовочную пилу для дерева, пластика и даже металла - «Сделай сам»

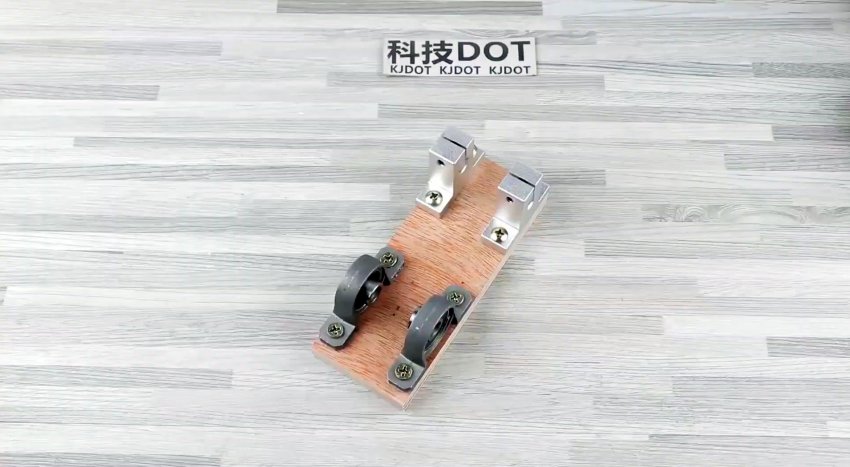

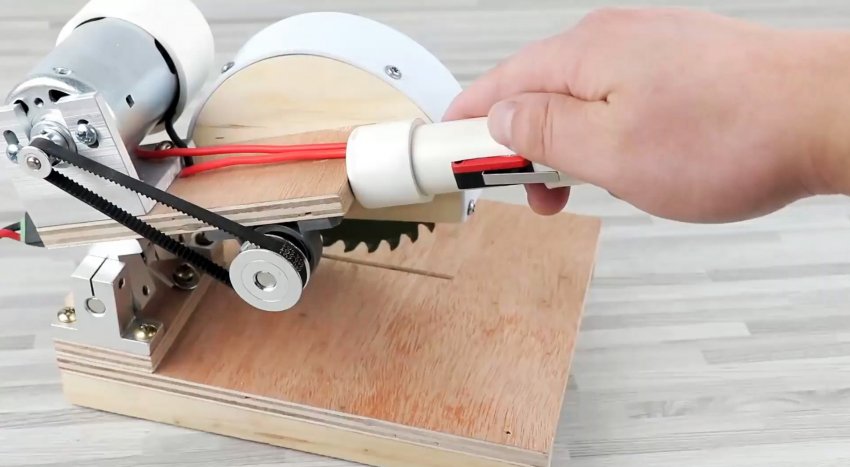

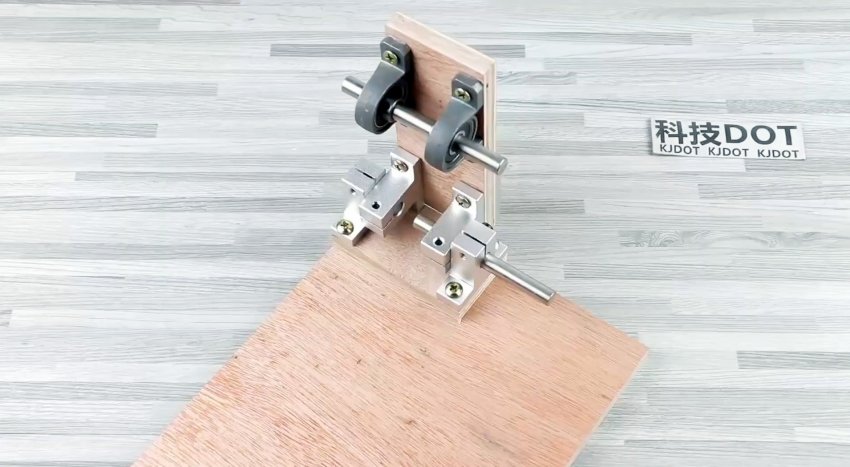

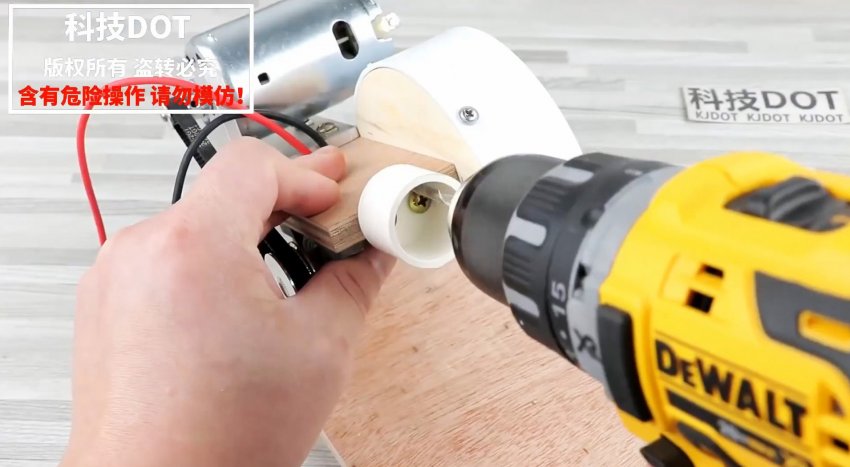

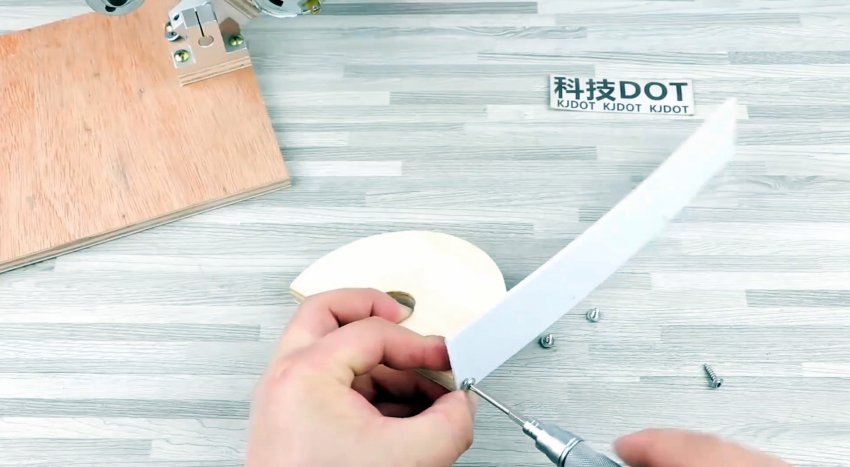

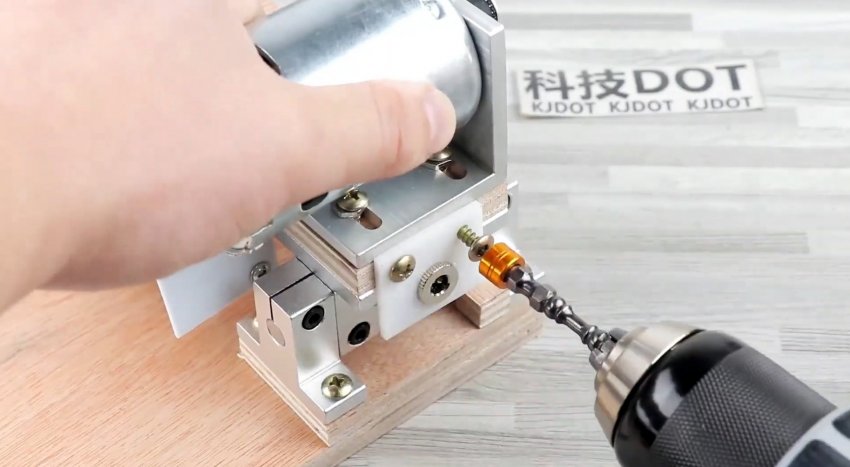

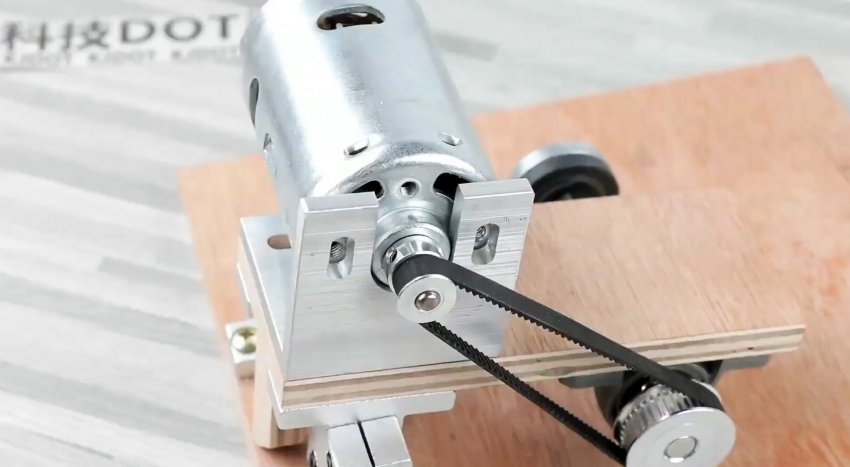

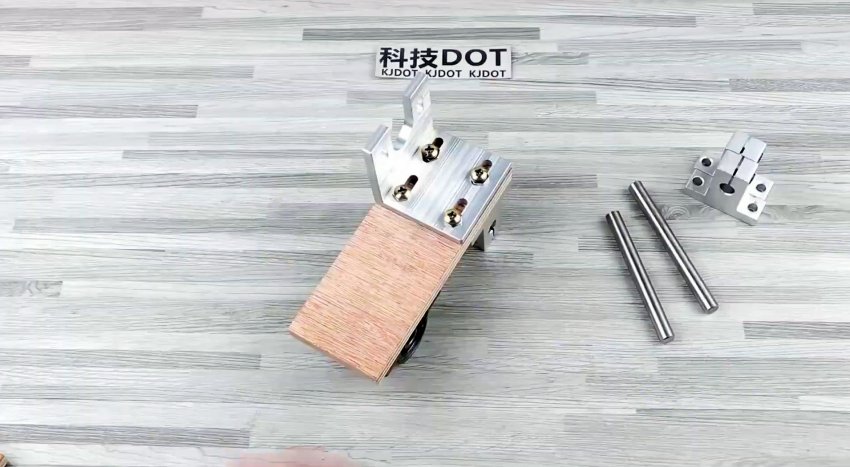

Процесс изготовления настольной мини торцовочной пилы Из фанеры выпиливается заготовка 130х50 мм. К ней прикручивается 2 концевые опоры и подшипники. На другой стороне нужно закрепить кронштейн мотора. В опоры и подшипники вставляются 2 вала длиной 75 и 80 мм. На поворотный вал нужно надеть оставшиеся 2 опоры. С помощью концевых опор собранная поворотная конструкции прикручивать на подошву из фанеры. Затем ее нужно подпружинить. Для этого на вал опор устанавливается поворотная пружина. На второй вал зажимается адаптер под пильный диск и большая шестерня. На кронштейн устанавливается двигатель с малой шестерней. После этого натягивается приводной ремень. Далее изготавливается кожух на пильный диск. Для этого из фанеры выпиливается его основание в виде полукруга, и на него прикручивается бортик из пластиковой полосы. В кожухе делается отверстие под вал, и он прикручивается на свое штатное место. Для питания мотора нужно подпаять к его контактам провода с разъемом. Они прокладываются к нему через нажимную кнопку без фиксации. Последняя размещается на ручке пилы. Та представляет собой отрезок пластиковой водопроводной трубы 20 мм. Для крепления ручки можно прикрутить к станку заглушку для трубы, и вставить потом рычаг в нее. Также стоит подобрать заглушку побольше, чтобы закрыть контакты двигателя. К разъему пилы подключается блок питания и устанавливается пильный диск. В ее подошве нужно сделать пропил, и уже по нему закрепить параллельный упор. В качестве ножек, под станок достаточно прикрепить 2 рейки. Торцовочная пила готова к работе. Отлично пилит дерево под любым углом. Также любой пластик. И если сменить диск, то металлические заготовки идут «на ура». Смотрите видео Как сделать мини раскройный станок для плат - https://sdelaysam-svoimirukami.ru/7557-kak-sdelat-mini-raskrojnyj-stanok-dlja-plat.html
