Как сделать защиту от переполюсовки без падения напряжения - «Сделай сам»

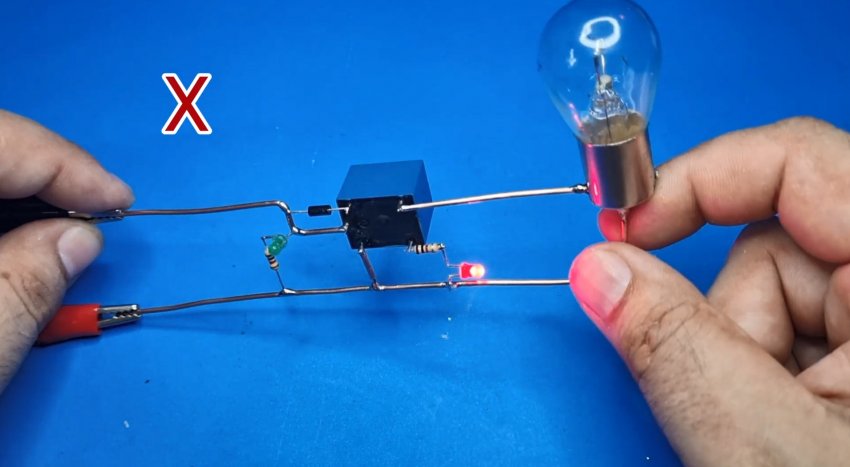

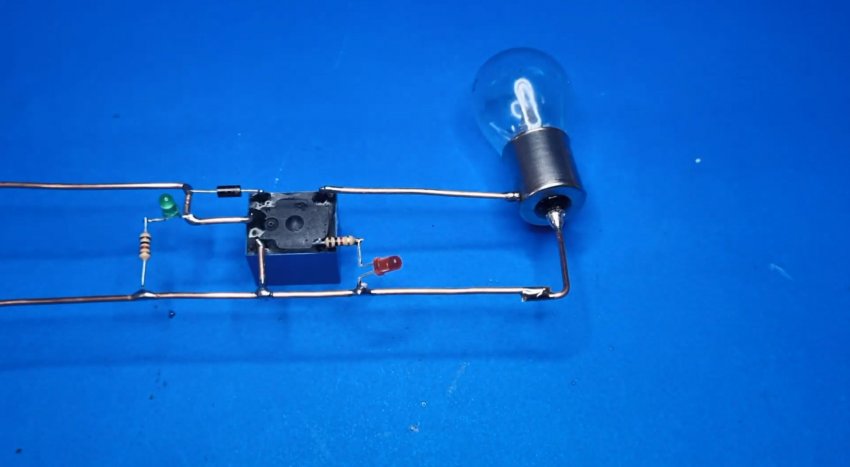

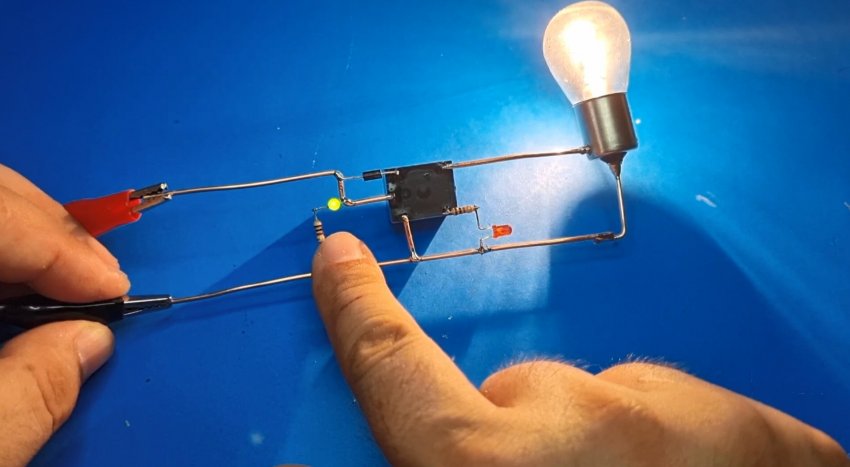

Схема защиты неимоверно проста и если не брать в учет сигнальные светодиоды, состоит из диода и реле. О работе данной схемы узнаете ниже в конкретном примере использования. Защита от переполюсовки без падения своими руками Схема собирается навесным монтажом для наглядности. В роли силовых шин использован одножильный медный провод. Использование схемы для нагрузки Если использовать схему для защиты нагрузки, то источник подключается к левой части схемы, а нагрузка к правой. Если подать питание правильно, то через диод побежит ток на реле и оно переключит контакты, подав напряжение на нагрузку. О правильной работе будет свидетельствовать свечение зеленого светодиода. Если подать питание неправильно, то реле не включится, так как ток через диод не потечет. О неправильном подключении будет свидетельствовать красный светодиод. Использование схемы для зарядника Если использовать схему защиты для зарядника, то он подключается справа, а аккумулятор слева. Работа так же проста: даже в полностью разряженном АКБ присутствует напряжение порядка 9 В, которого достаточно для включения реле. И если АКБ подключен к заряднику правильно, реле замкнет контакты. Если же нет, то реле не сработает и будет гореть красный светодиод. Смотрите видео Самый действенный способ восстановления аккумулятора - https://sdelaysam-svoimirukami.ru/3963-samyy-deystvennyy-sposob-vosstanovleniya-akkumulyatora.html
