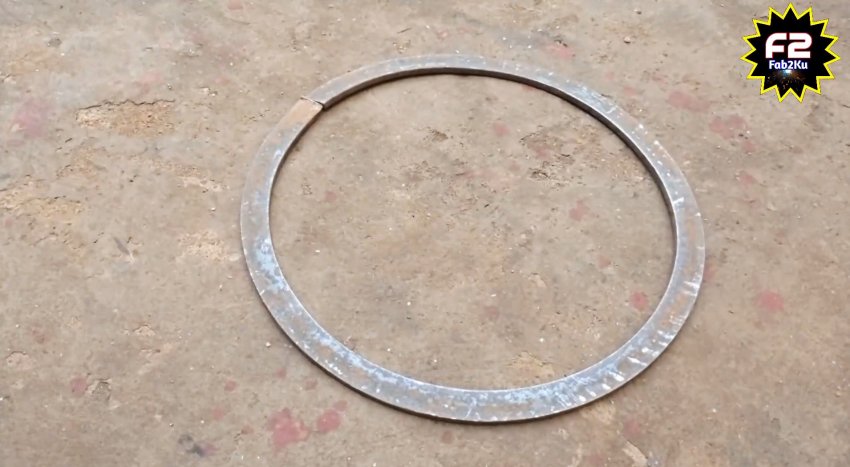

Как сделать приспособление для гибки стальной полосы в круг на ребро - «Сделай сам»

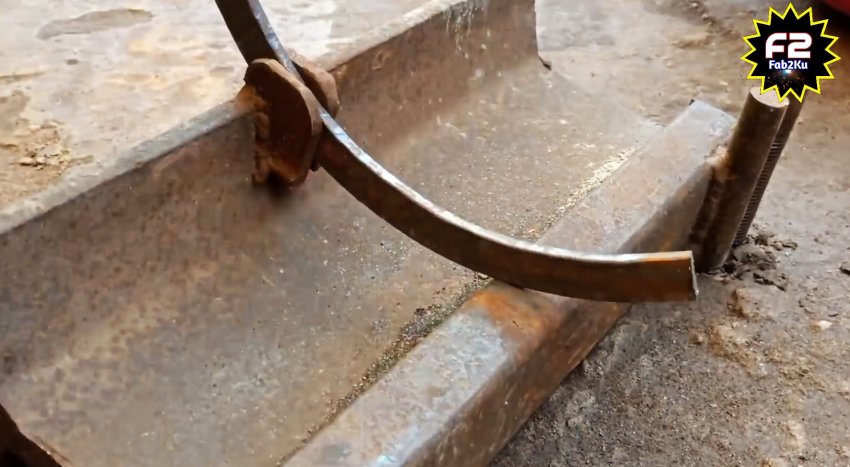

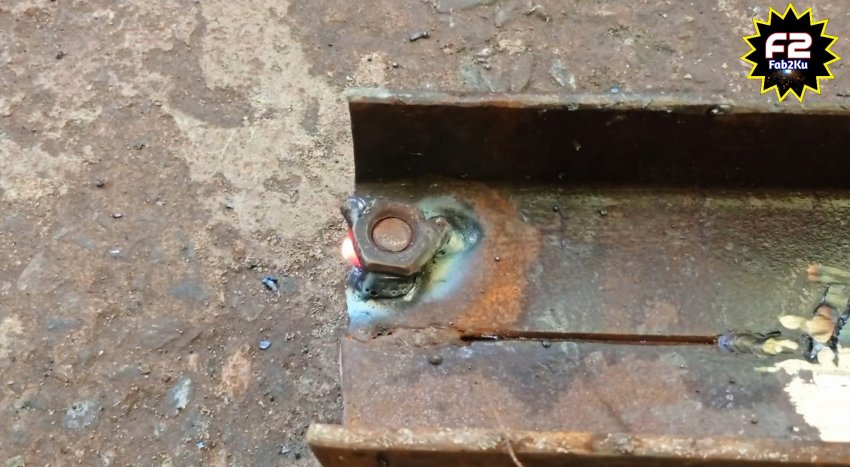

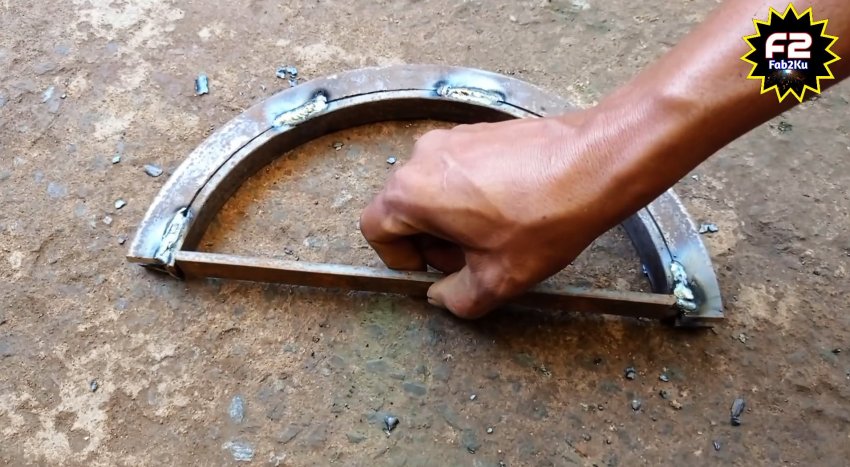

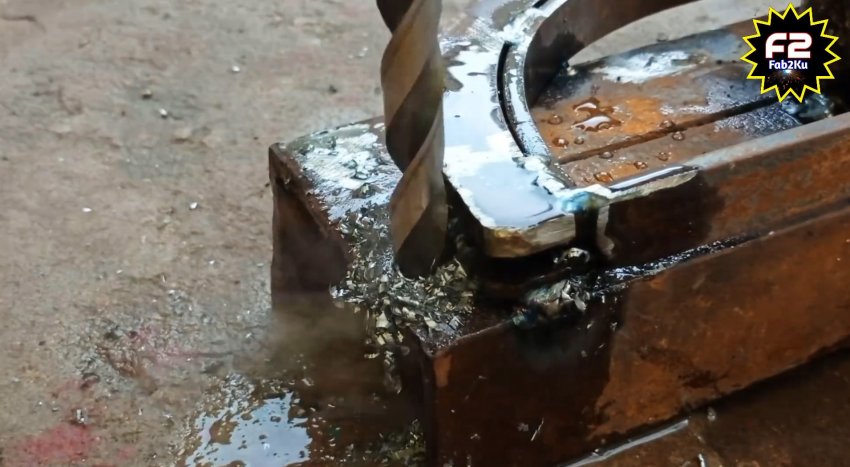

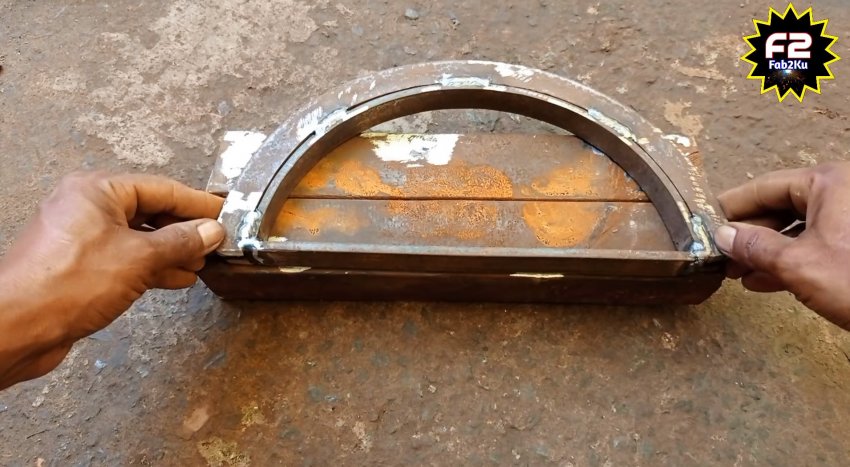

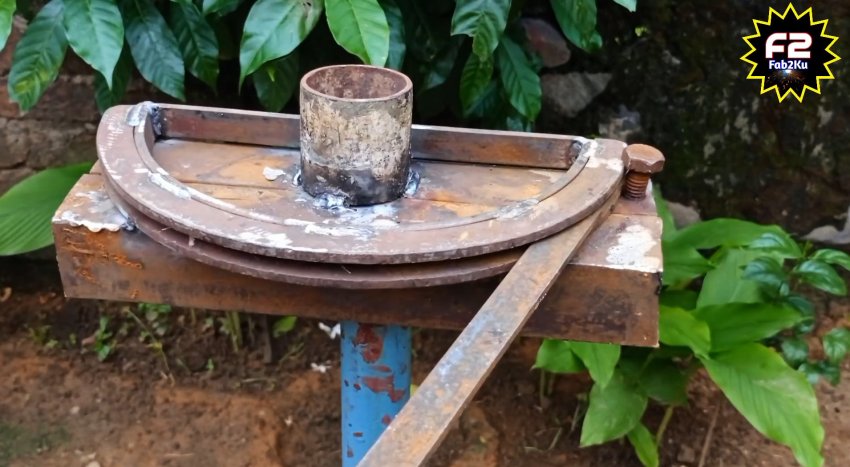

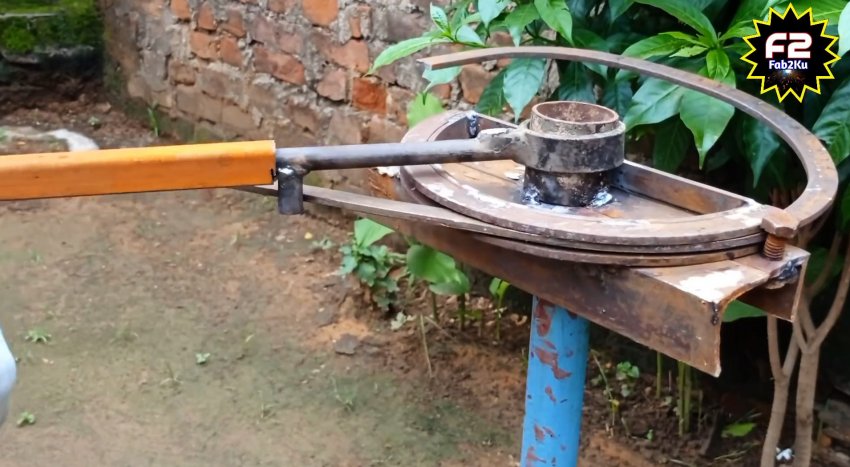

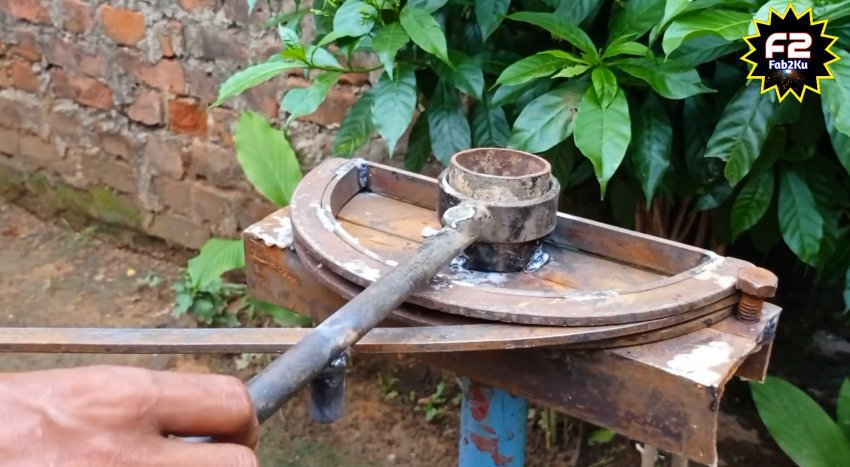

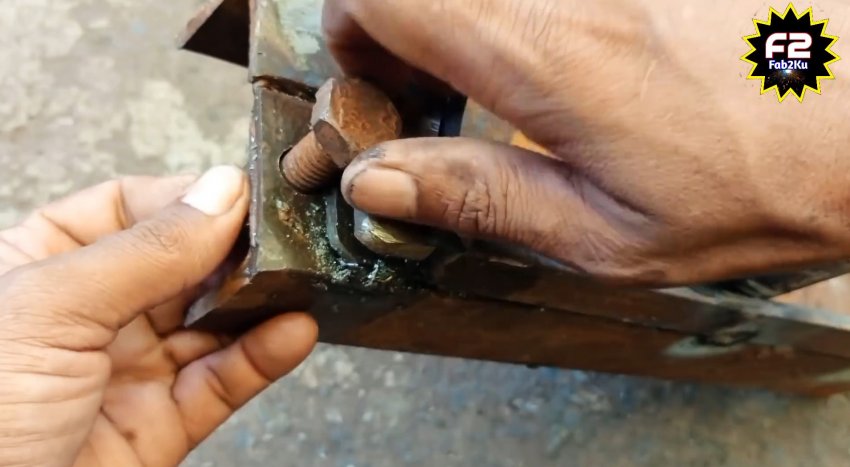

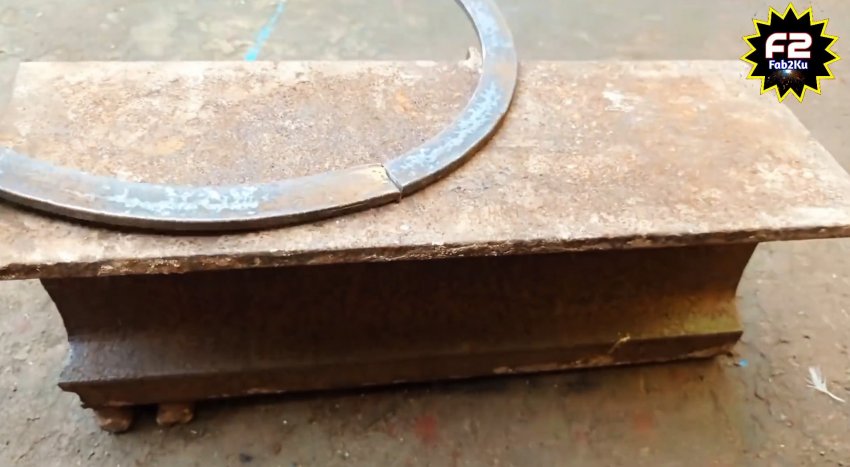

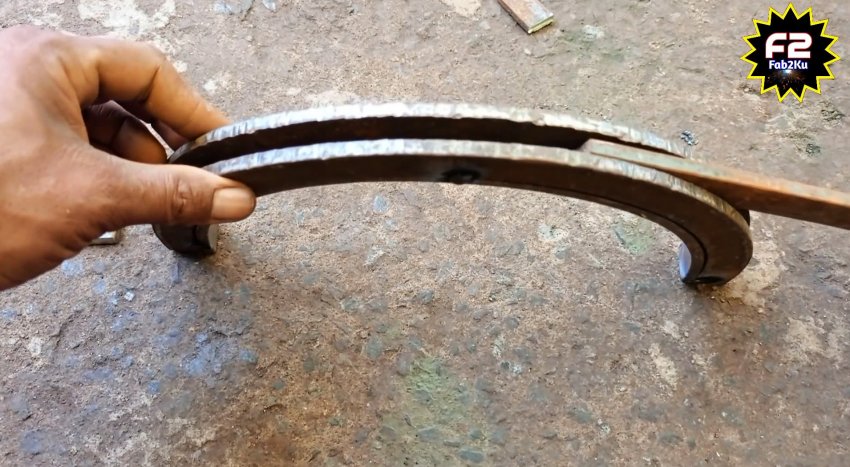

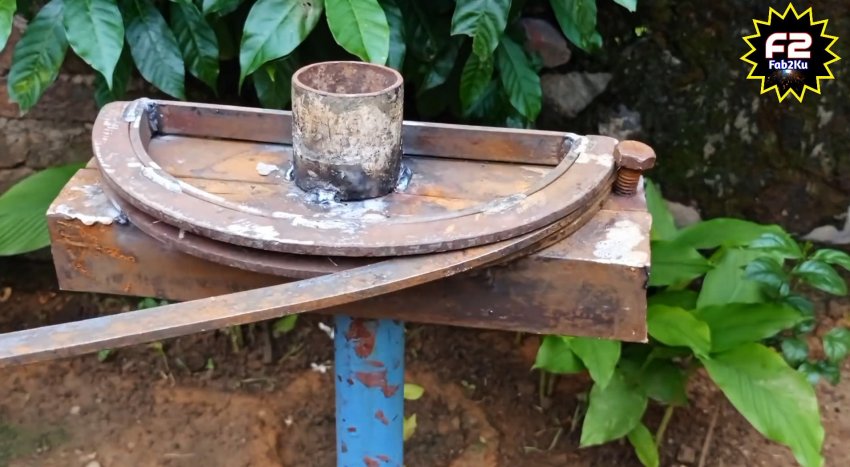

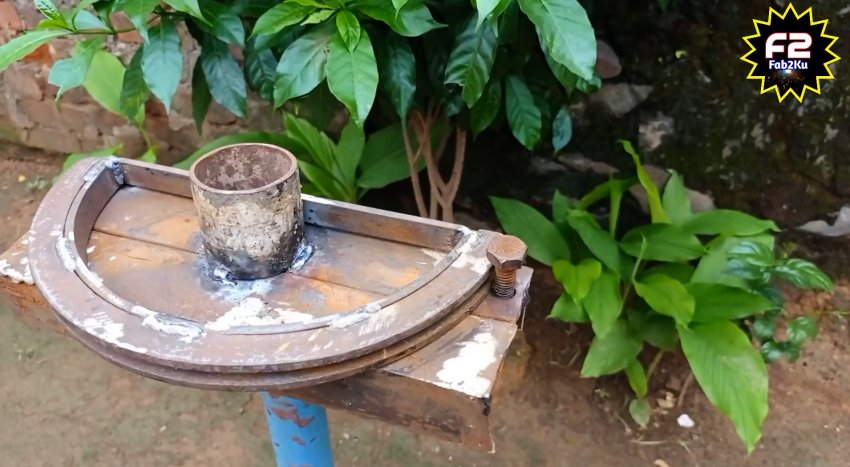

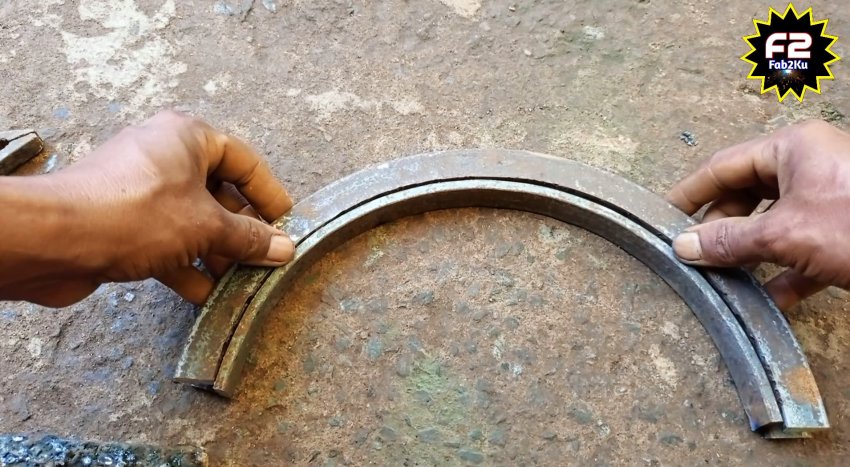

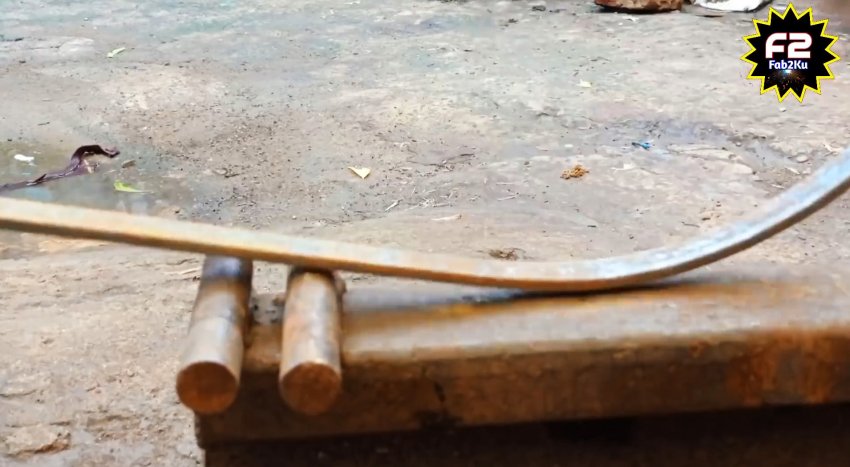

Если полоса выгибается в бок, то устраняем этот дефект ударами молотка в противоположном направлении. Третью стальную полосу укладываем на головку рельса и, поперечно приваренный к головке стержень плашмя, и выполняем дугу окружности. Привариваем по краям к согнутой плашмя дуге окружности, выгнутые на ребро, по цилиндрическим поверхностям и получаем дуговой сегмент с щелевым углублением, достаточным для размещения стальной полосы, из которой будем делать круг на ребро. К внутренним концам полученной конструкции привариваем плашмя стягивающую стальную полосу. Привариваем этот узел плоской боковой поверхностью к спинке швеллера, сваренного из двух равнополочных уголков, совмещая стягивающую полосу с одной из длинных граней швеллера. К стягивающей полосе изнутри по центру прижимаем фрагмент круглой трубы, установленный торцом на спинке швеллера, и привариваем к швеллеру и полосе. В спинке швеллера ближе к одному краю дугообразной конструкции сверлим отверстие. Сверху в него вставляем болт, а снизу накручиваем гайку, которую привариваем к швеллеру. Прочно закрепляем приспособление на вертикальную стойку. Процесс гибки полосы на ребро В пространство между болтом и дугообразными элементами вставляем на ребро стальную пластину. Вначале сгибаем начальный участок пластины ближе к болту силой только рук. Затем на фрагмент круглой трубы сверху надеваем кольцо, к которому диаметрально приварен рычаг с упором, направленным вниз под 90 градусов по отношению к плоскости кольца. Сгибаем другие участки пластины, поворачивая рычаг в сторону, чтобы упор, скользя по наружной поверхности пластины, изгибал ее в круг. Для облегчения процесса гибки на конец рычага надеваем квадратную трубу, удлиняя, тем самым, плечо. Если полоса деформируется в поперечном направлении, выравниваем и подбиваем ее в зазор молотком. Когда концы полосы скрестятся, выкручиваем болт и отрезаем болгаркой лишний кусок, чтобы получился круг из полосы на ребро. Смотрите видео Еще один вариант: Как согнуть стальную полосу на ребро и сделать кольцо - https://sdelaysam-svoimirukami.ru/7659-kak-sognut-stalnuju-polosu-na-rebro-i-sdelat-kolco.html
