Как дешево и быстро сделать тиски из остатков профиля без сварки - «Сделай сам»

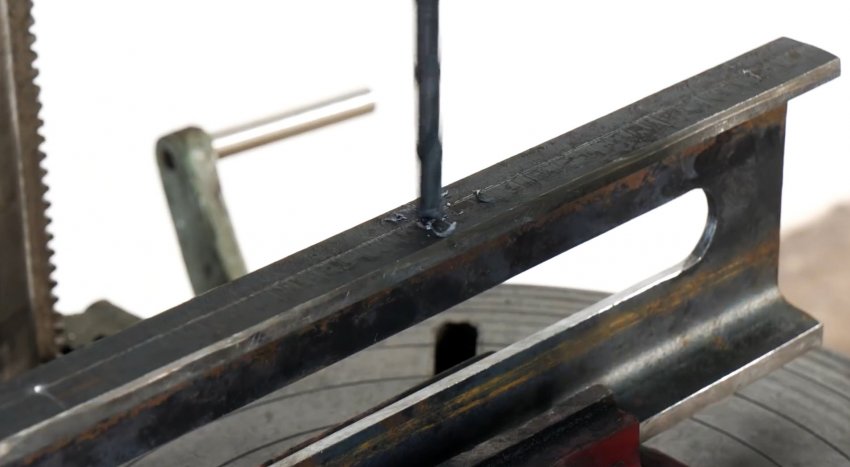

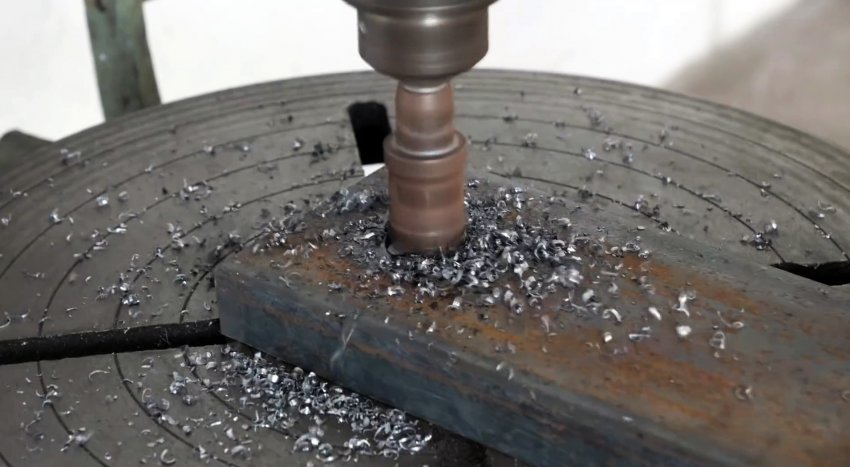

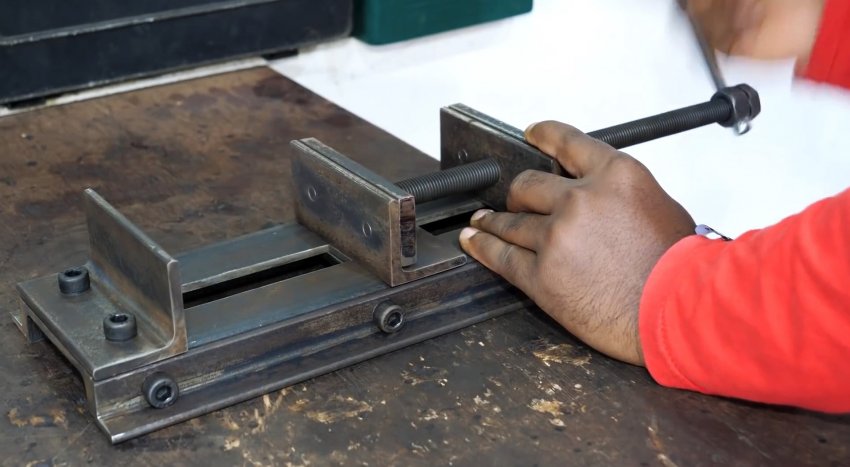

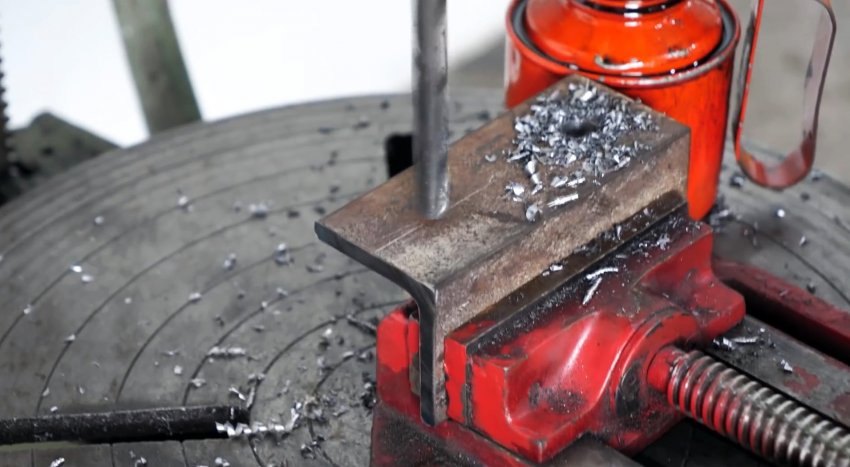

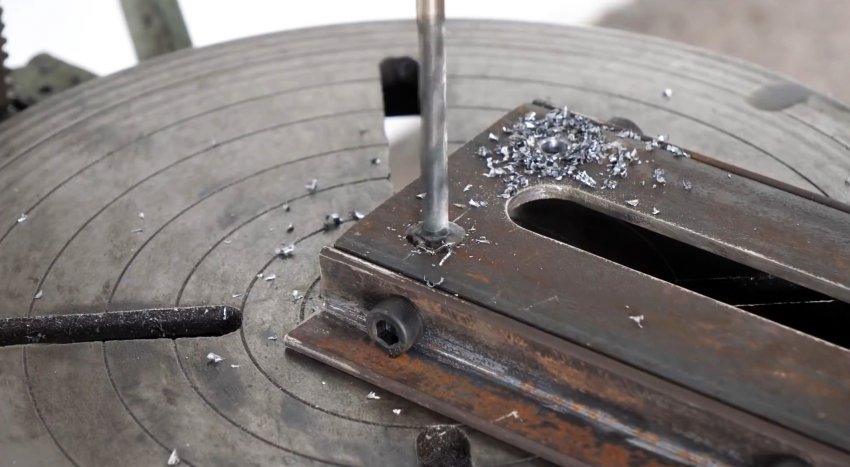

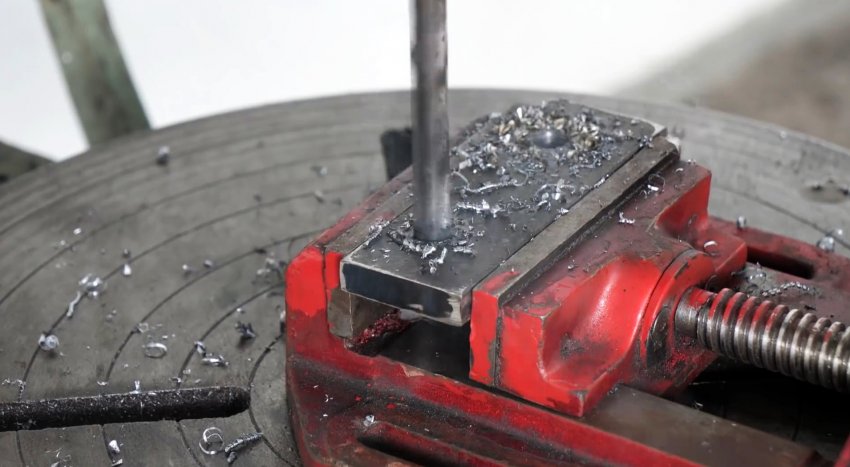

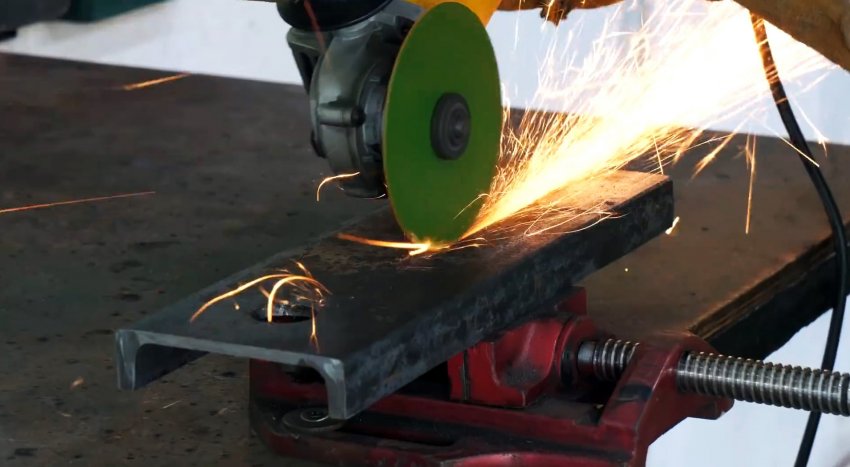

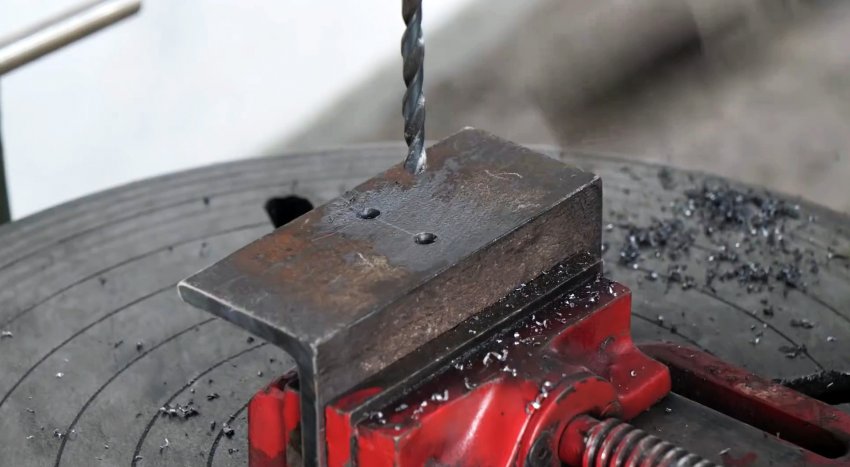

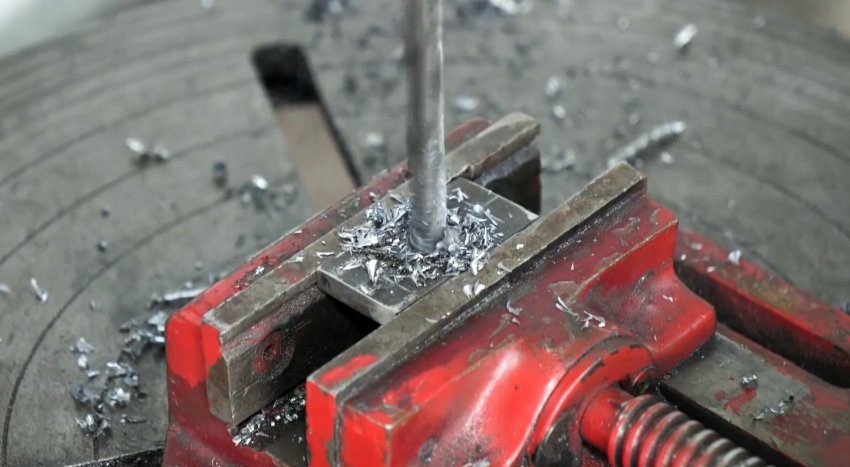

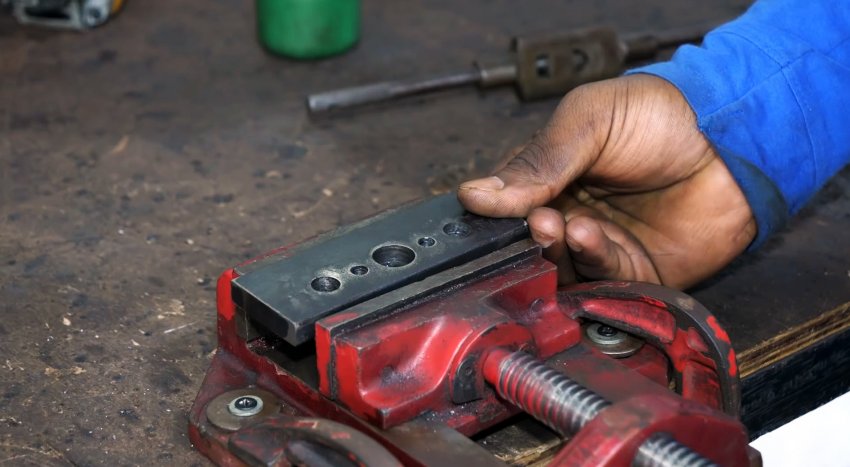

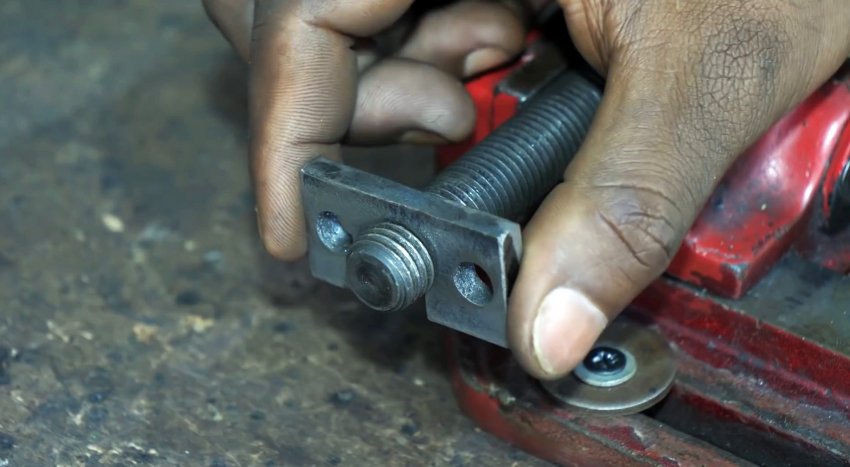

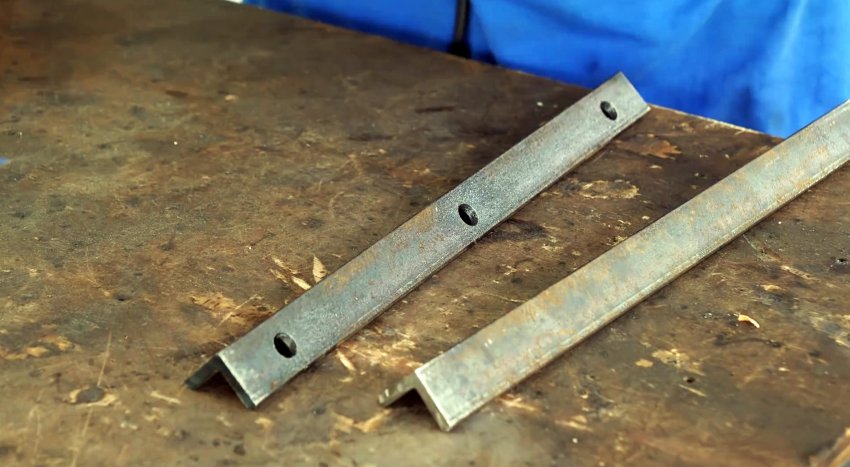

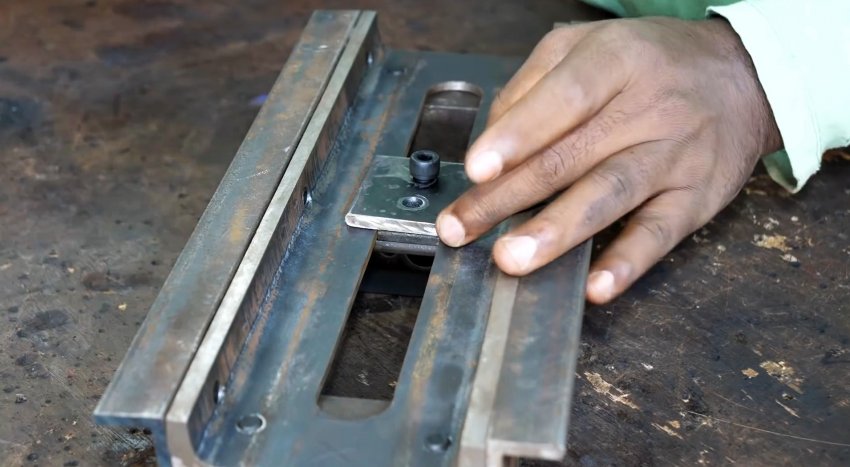

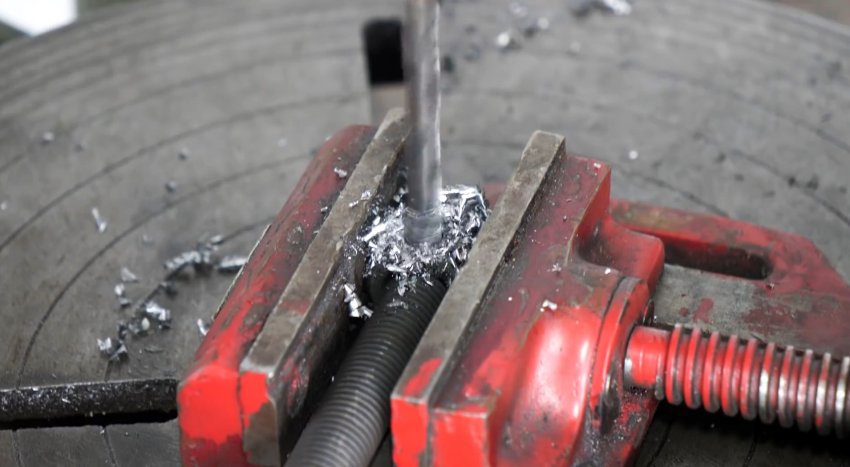

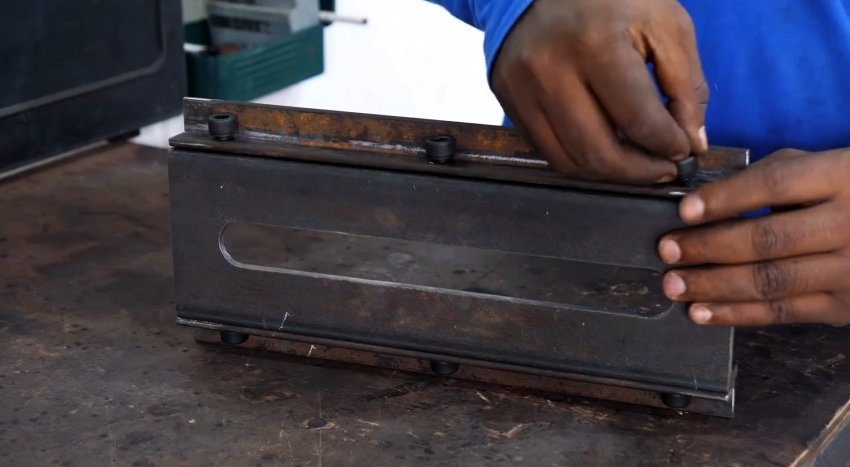

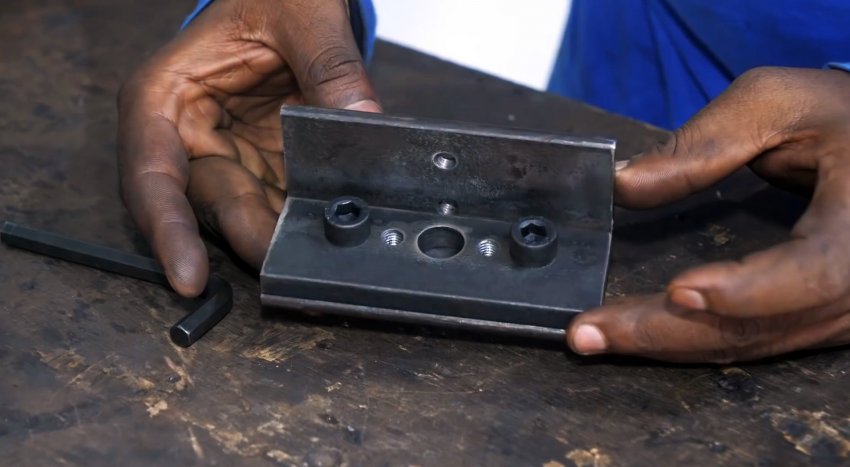

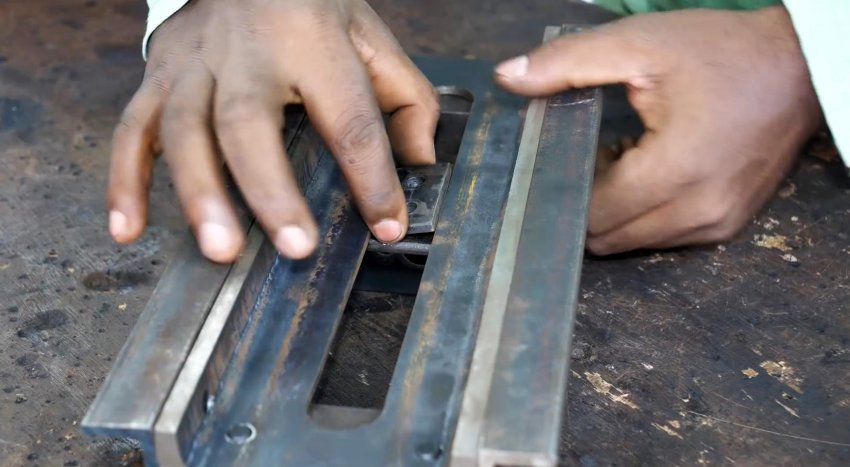

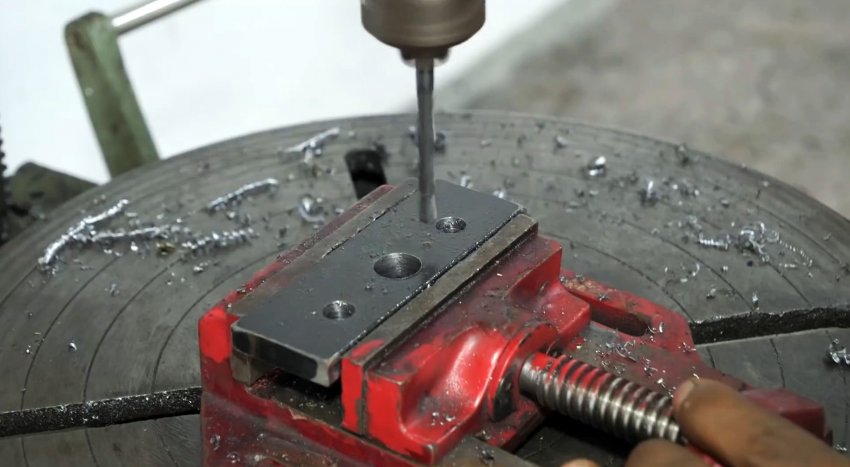

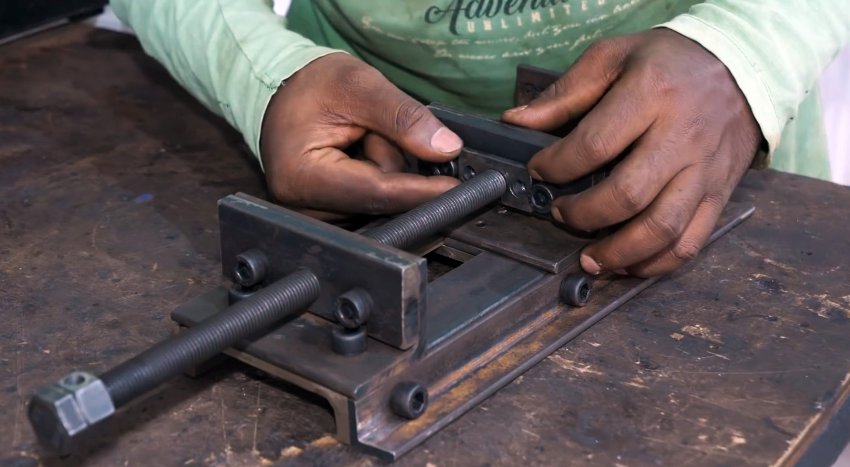

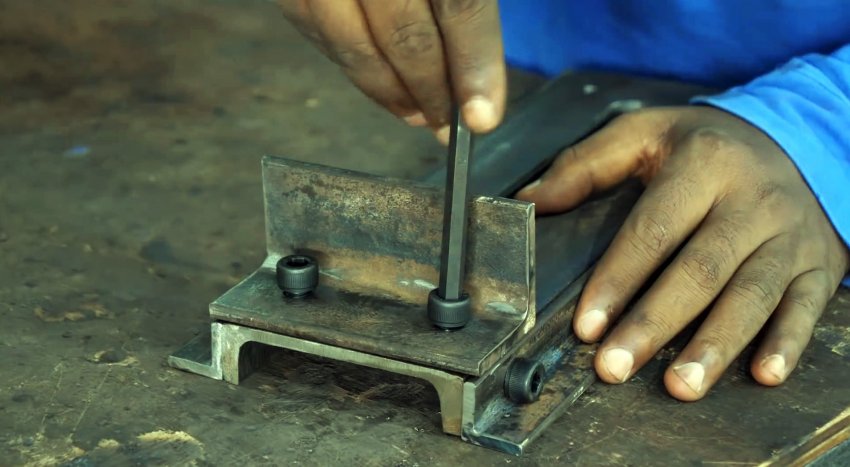

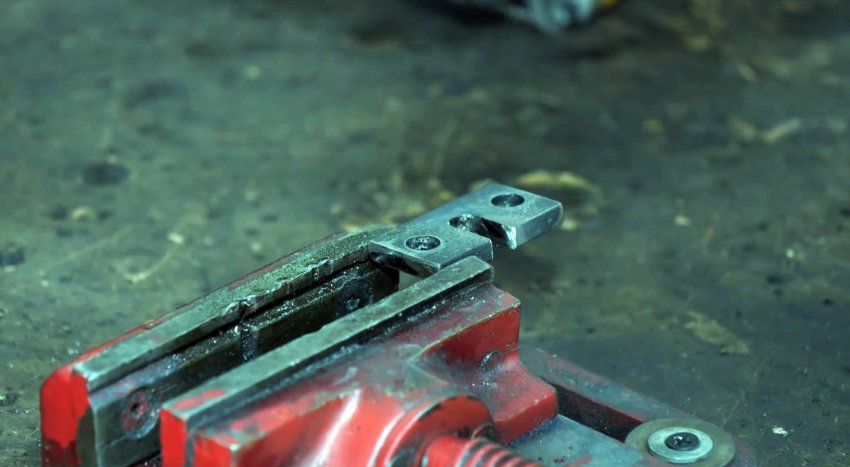

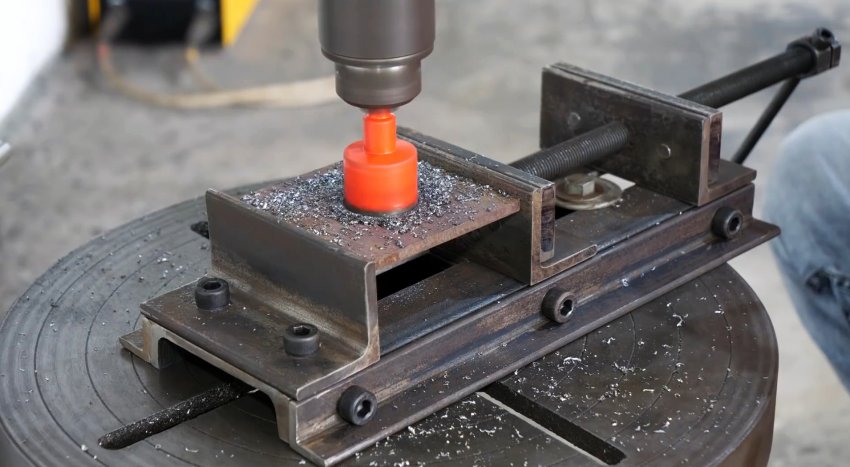

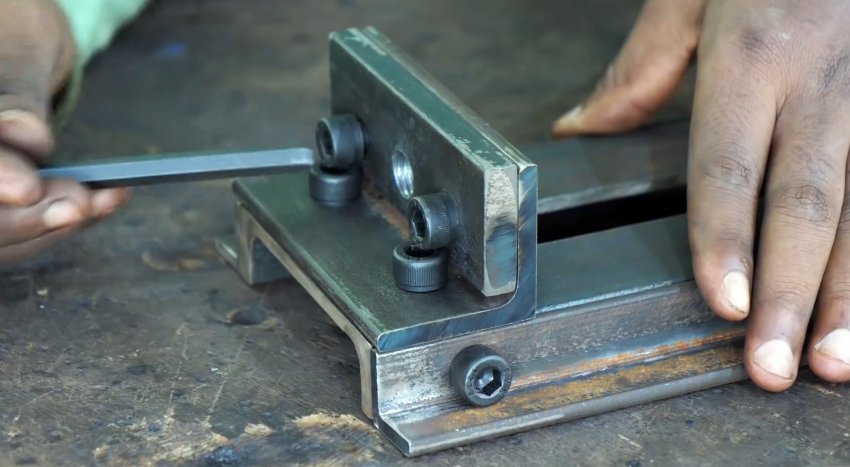

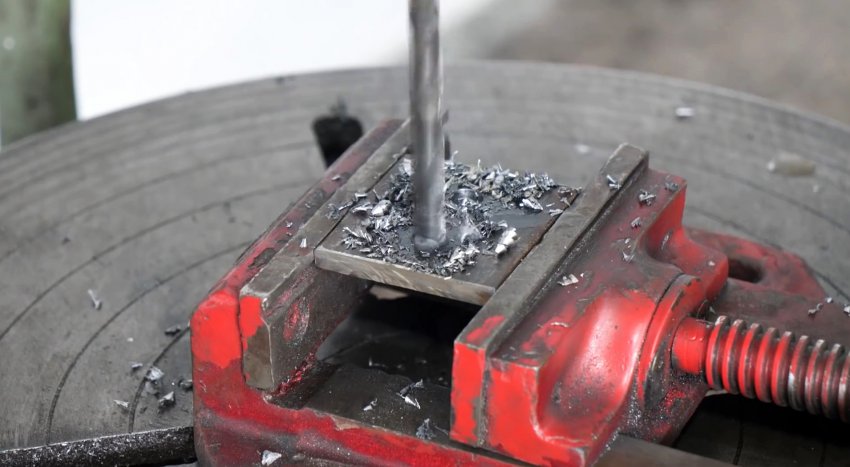

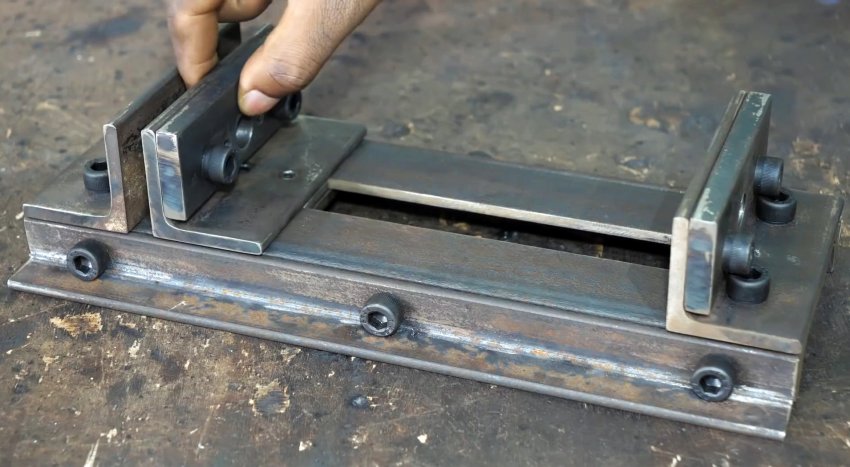

Даже при наличии стационарных тисков не помешают еще одни – переносные, которые можно использовать со сверлильным станком, за пределами мастерской и т. д. Их можно собрать без применения сварки, используя болты, гайки и винты. С этой работой справится любой взрослый человек. По центру стенки швеллера намечаем и сверлим два отверстия на равном удалении от краев профиля. Вырезаем полоску металла между отверстиями шириной, равной их диаметру. В укороченных полках швеллера сверлим по три отверстия на равном расстоянии друг от друга и нарезаем в них резьбу. В двух заготовках из уголка, равных длине швеллера, в одной из полок сверлим три отверстия, как и в полках швеллера. Прикручиваем уголки к швеллеру с двух сторон болтами под шестигранник так, чтобы вторые полки уголков были на уровне нижних граней полок швеллера и «смотрели» наружу. В стенке швеллера сверлим по углам четыре отверстия и нарезаем резьбу. Долговечные диски для УШМ на АлиЭкспресс со скидкой - http://alii.pub/61bjly Отрезаем от уголка две заготовки длиной немного больше ширины швеллера. В полке первой сверлим по центру два отверстия по краям и прикручиваем ее болтами под шестигранник поперечно к спинке швеллера так, чтобы другая полка была внутри. В полках другой сверлим по два отверстия и в двух на одной полке нарезаем резьбу. Полосу, равную по длине уголкам, с просверленными отверстиями, подобными отверстиям в уголках, прикручиваем болтами под шестигранник ко второму уголку. Концы болтов стачиваем болгаркой. В полке уголка с прикрученной полосой по центру сверлим сквозное отверстие побольше, нарезаем резьбу, откручиваем болты, удаляем на время полосу и прикручиваем уголок к резьбовым отверстиям в стенке швеллера, ориентируя другую полку внутрь. Полосу возвращаем на место. В третьем уголке такого же размера сверлим по два отверстия в полках: на одной – поперек по центру, на другой – продольно по краям и нарезаем резьбу. В полосе по разметке в продольном направлении сверлим пять отверстий: в центре – большое, по краям – средние и два малых, в которых нарезаем резьбу. Прикручиваем пластину к уголку болтами под шестигранник и удаляем выступающие из полки концы болтов. В прямоугольной и квадратной полосках металла сверлим по два одинаковых отверстия. Уголок с пластиной устанавливаем поперечно на стенку швеллера. Переворачиваем его, в прорезь укладываем прямоугольную пластину, сверху на прорезь – квадратную и закрепляем все двумя болтами под шестигранник. Отступив несколько от конца ходового винта, делаем кольцевую проточку и накручиваем на него гайку до упора в головку. Сверлим в гайке и винте сквозное радиальное отверстие. В узкой полоске металла сверлим три симметрично расположенных отверстия и к центральному отверстию выполняем поперечную прорезь для входа в проточку на ходовом винте. Вкручиваем ходовой винт снаружи в резьбовое отверстие в пластине и уголке до входа конца в отверстие промежуточного уголка с пластиной. Сверху в проточку винта вставляем пластину с прорезью и закрепляем ее болтами под шестигранник к пластине с уголком. В отверстие гайки и ходового винта вставляем длинный болт и накручиваем на его конец самостопорящуюся гайку. Вращая ходовой винт вправо или влево, перемещаем подвижный упор между неподвижными, что позволяет зажимать детали для обработки и освобождать их после окончания операции. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h Смотрите видео Самодельная быстрозажимная струбцина из кусков профиля - https://sdelaysam-svoimirukami.ru/5519-samodelnaja-bystrozazhimnaja-strubcina.html
