Как сделать приспособление для изгиба стальной полосы плашмя и «на ребро» - «Сделай сам»

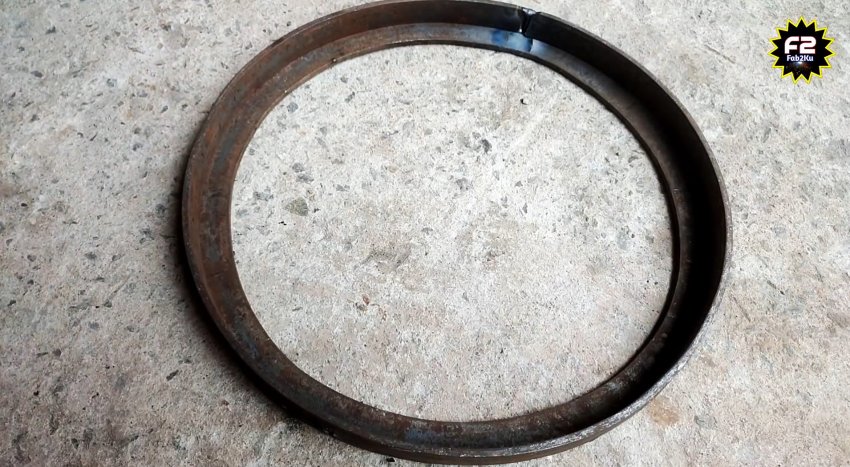

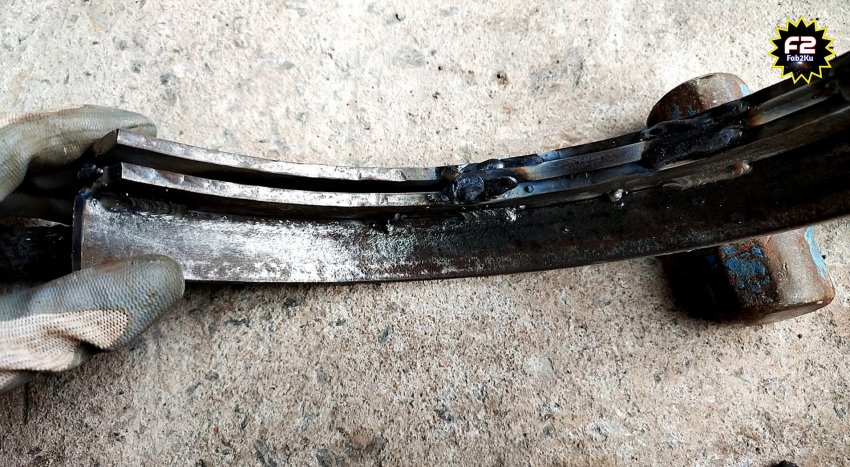

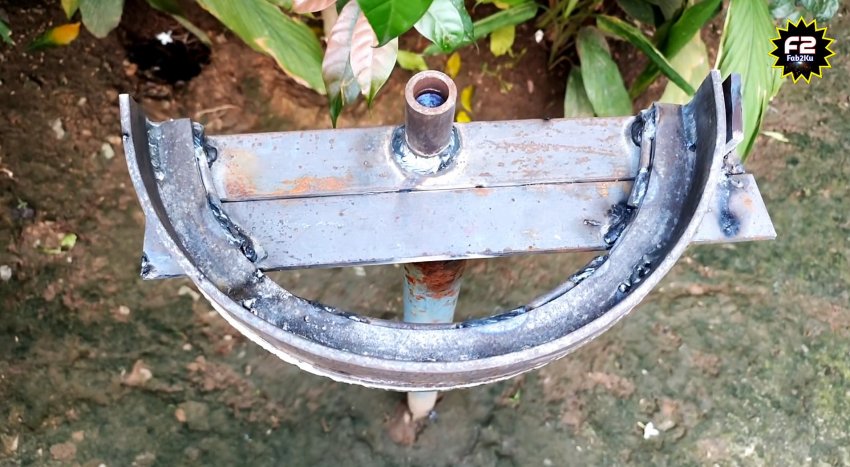

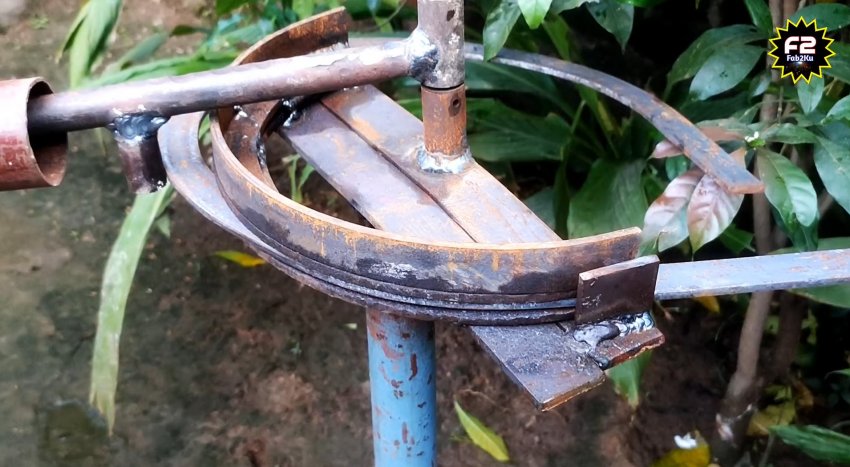

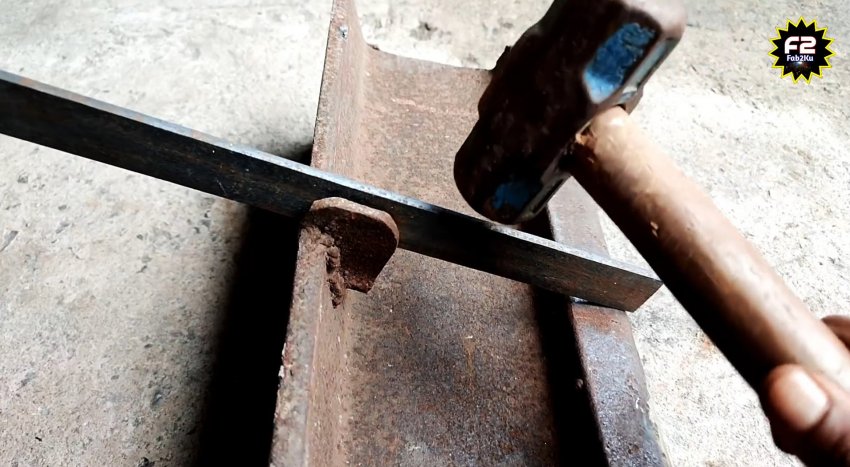

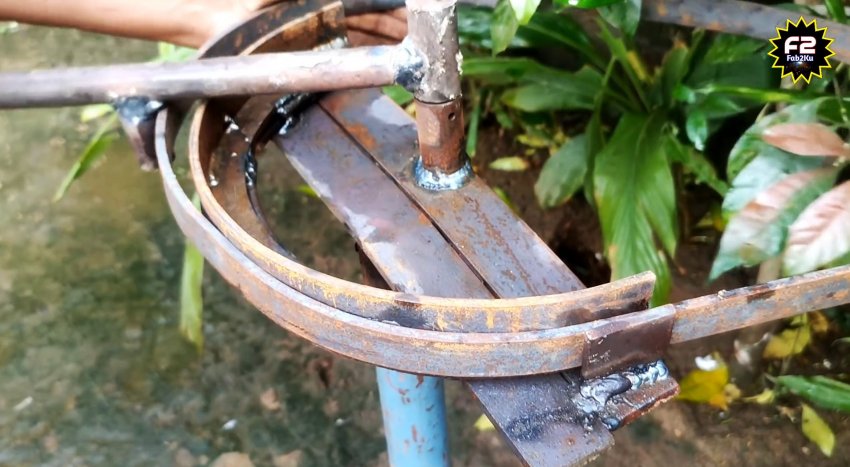

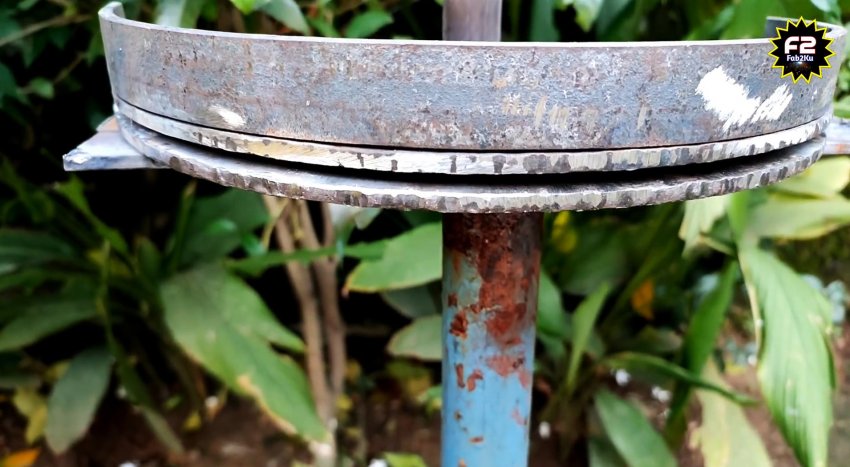

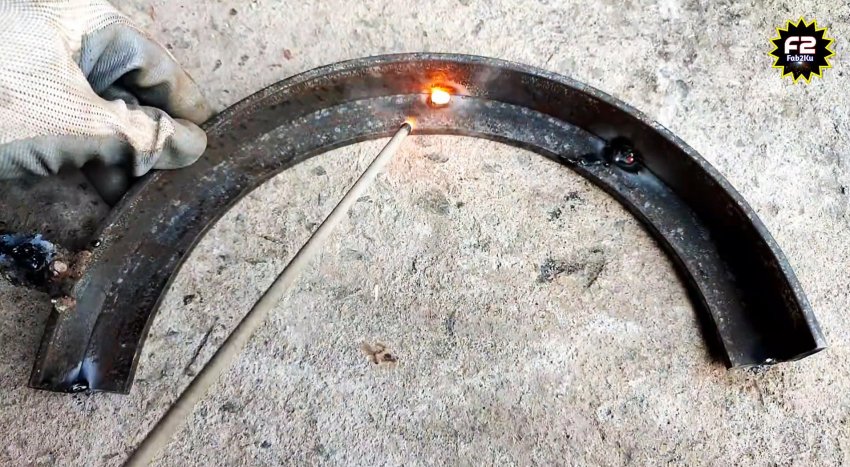

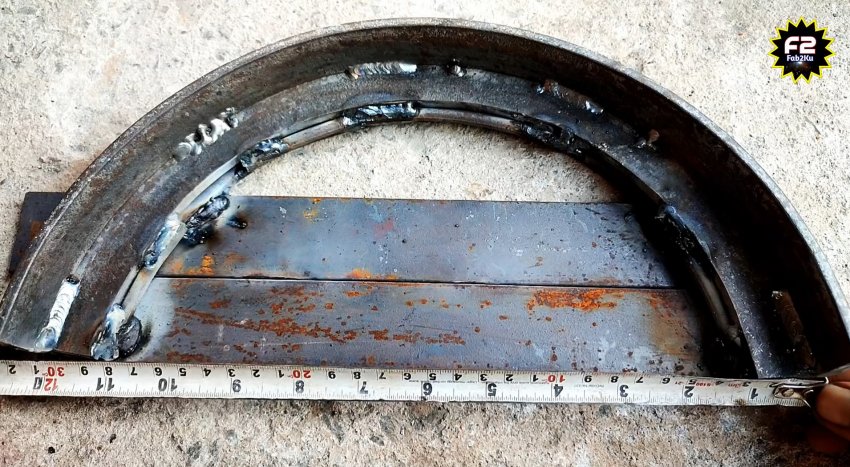

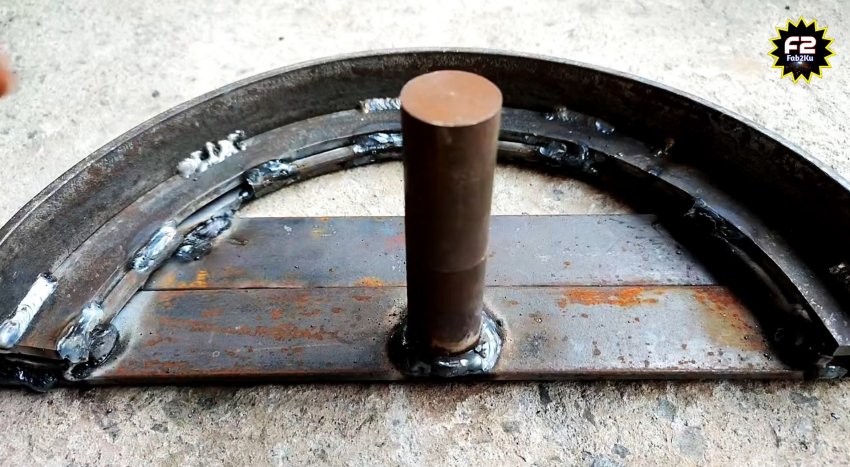

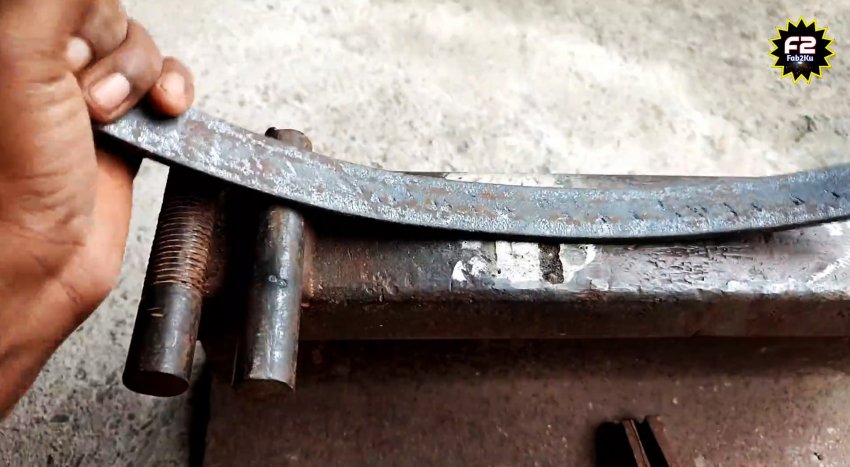

Процесс изготовления приспособления для изгиба стальной полосы плашмя и «на ребро» На куске железнодорожного рельса с поперечно приваренным к его головке с края стержнем выгибаем стальную полосу плашмя, нанося удары молотком по полосе на участке ее контакта с головкой рельса и стержнем. Точность изгиба проверяем кругом нужного диаметра. У нас – это наждачный круг. На этом же куске рельса, уложенном на бок, с двумя стальными жесткими и прочными «ушками», приваренными с зазором к внутренней стороне подошвы рельса, выгибаем на ребро вторую стальную полосу. Как сделать данное приспособление подробно читайте тут - https://sdelaysam-svoimirukami.ru/7659-kak-sognut-stalnuju-polosu-na-rebro-i-sdelat-kolco.html Для этого помещаем полосу между «ушками» так, чтобы ее край опирался на боковину головки рельса. Потом ударяем молотком по участку верхнего ребра между «ушками» и головкой рельса, постоянно изменяя положение полосы. Сперва выгибаем участок, примыкающий к одному концу, затем – к другому и заканчиваем серединой. Полосу, изогнутую на ребро, укладываем на изогнутую плашмя так, чтобы их внешние стороны совпали, как и края. В таком положении изнутри привариваем их друг к другу. Третью полосу, изогнутою на ребро, укладываем на ее аналог, разместив между ними два электрода для обеспечения зазора 6 мм, и завариваем их по торцам. Удалив электроды, вставляем в зазор изнутри согнутые по дуге отрезки металлического прута диаметром 6 мм в центре и по краям, и завариваем их там. На верхнюю дугу укладываем стальную полосу так, чтобы ее низ совпадал с ножками дуги. Сверху вплотную к первой укладываем вторую такую же полосу. Привариваем полосы к дуге и между собой. Переворачиваем конструкцию так, чтобы полосы оказались внизу. Отмечаем на нижней центр и привариваем там круглую втулку, в которую сверху вставляем двухступенчатый цилиндр, входящий в отверстие втулки. Конструкцию из дуг устанавливаем наружной пластиной на стойку и завариваем. Двухступенчатый цилиндр большей стороной привариваем снизу к краю рычага. На длине, равной от оси вращения рычага до внешней стороны дуг, привариваем стержень также снизу для воздействия на заготовку при ее изгибе. С внешней стороны дуг у основания к поперечной пластине вертикально привариваем упор – прямоугольную пластину высотой 40 мм. Изгибаемую пластину вставляем в зазор между дугами и упором. Вставляем ось рычага в отверстие втулки и тянем его за конец на себя. При этом стержень, огибая дуги, постепенно изгибает полосу на ребро. Усилий и времени при этом требуется немного. А с изгибом плашмя справится даже ребенок. На этом приспособлении можно изготовить без особых усилий и затрат времени не только дуги окружности, но и полный круг. Смотрите видео Как сделать TIG сварку из обычного инвертора и качестве баллона использовать автомобильную камеру - https://sdelaysam-svoimirukami.ru/8122-kak-sdelat-tig-svarku-iz-obychnogo-invertora-i-kachestve-ballona-ispolzovat-avtomobilnuju-kameru.html
