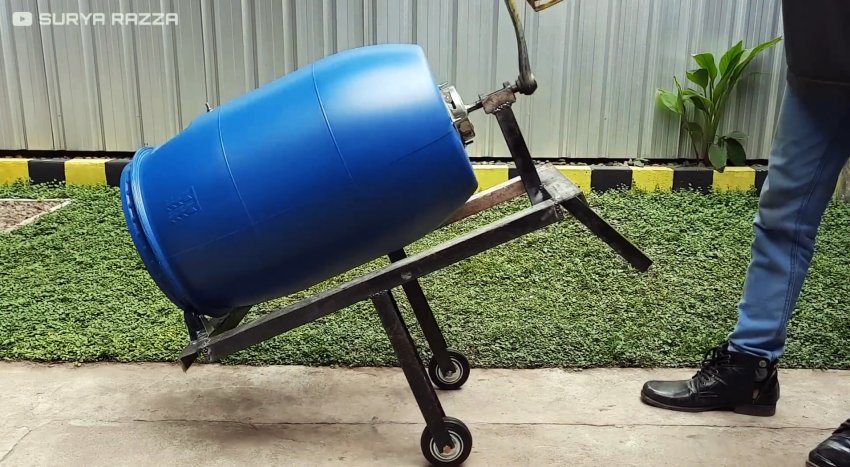

Как сделать ручную бетономешалку из пластиковой бочки - «Сделай сам»

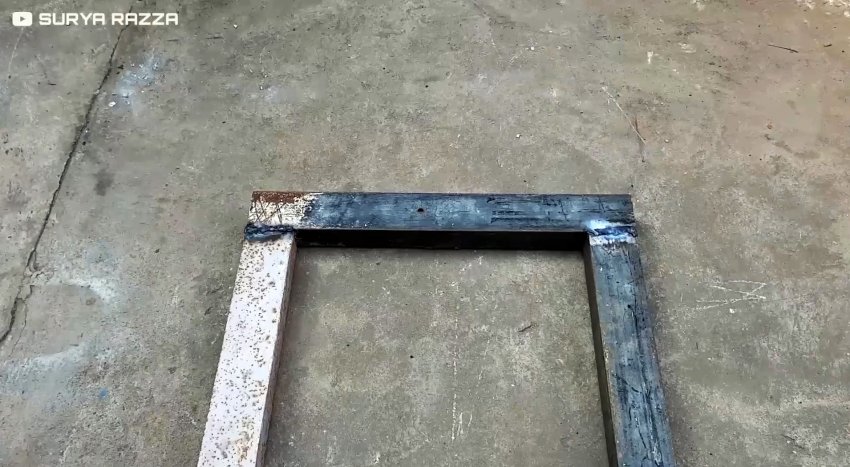

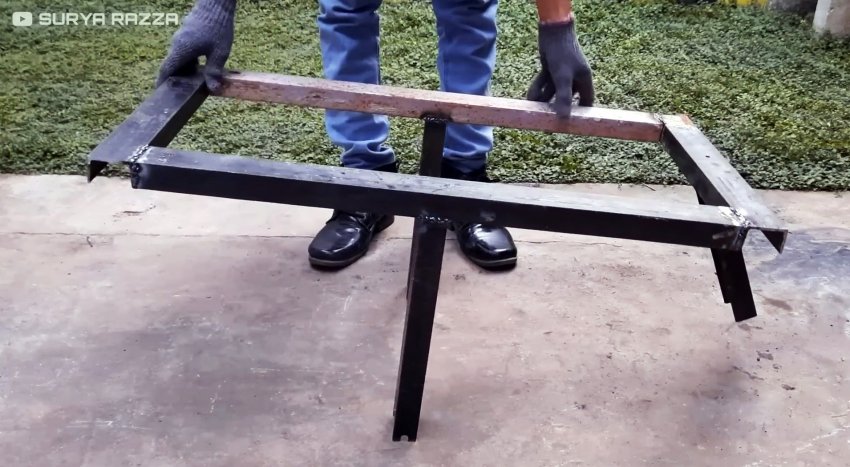

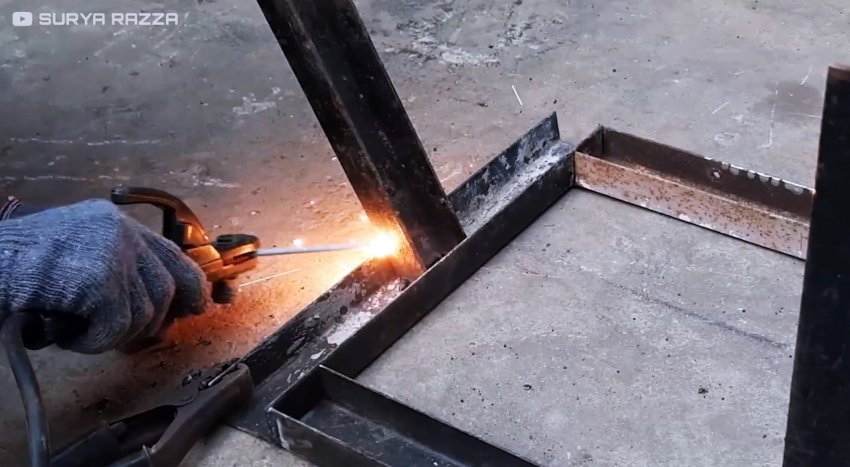

Из этого же материала изготавливаем 2 стойки для установки колес, которые привариваем вертикально в центре длинных сторон рамы.

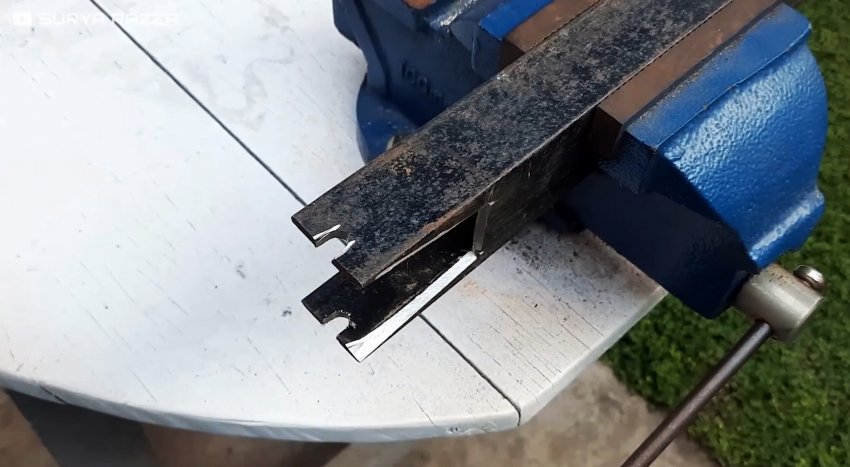

На двух концах стоек отрезаем полки, чтобы вставить их внутрь швеллеров, а на двух других – прорези для установки осей колес.

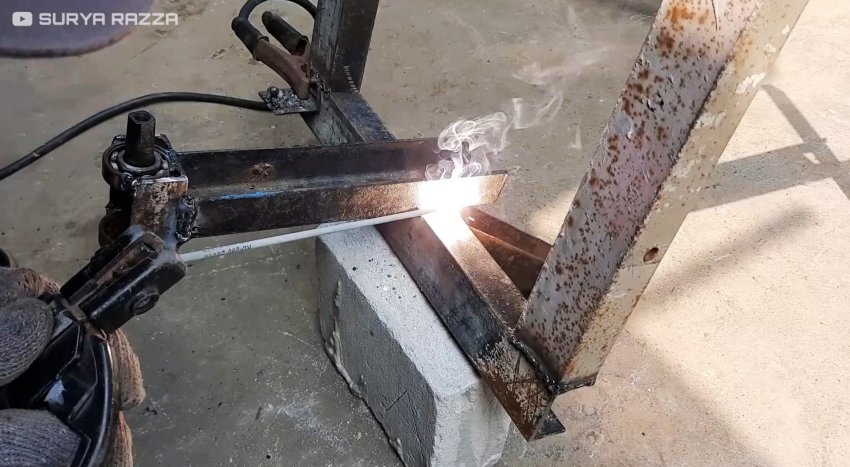

Так же по центру короткой стороны рамы привариваем упор из швеллера под некоторым углом наружу, длина которого короче длины стоек, чтобы в окончательном варианте емкость для перемешивания компонентов была в наклонном положении, что повышает эффективность перемешивания.

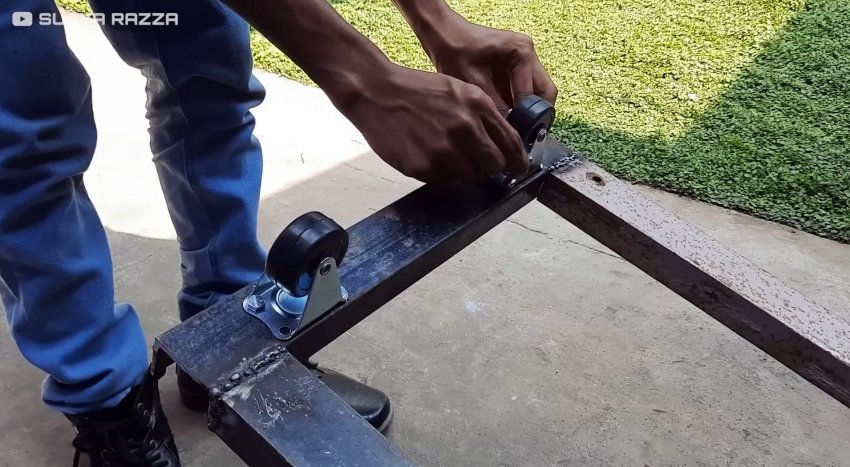

Ближе к краям короткой стороны рамы сверлим отверстия и крепим с помощью болтов и гаек 2 резиновых самоустанавливающихся колесика. На них будет опираться поясок горлышка смесительной емкости и одновременно вращаться при работе.

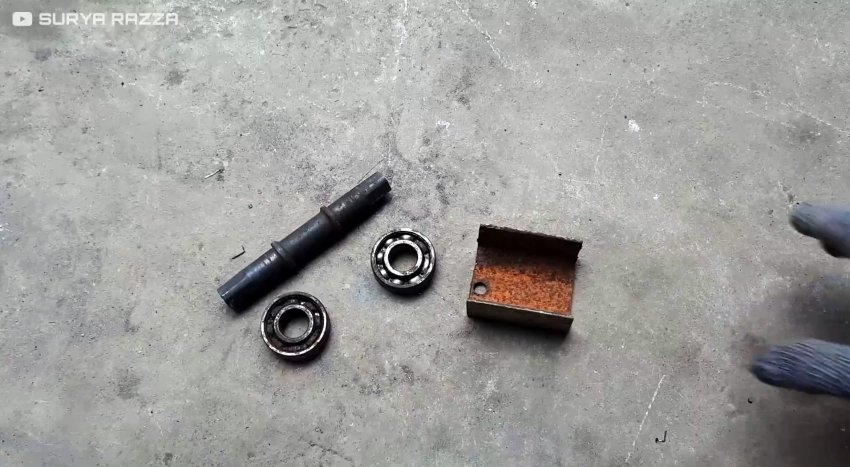

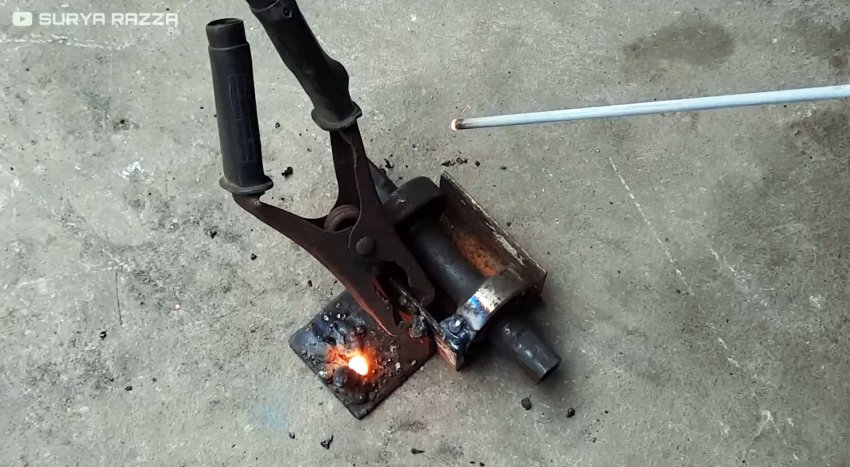

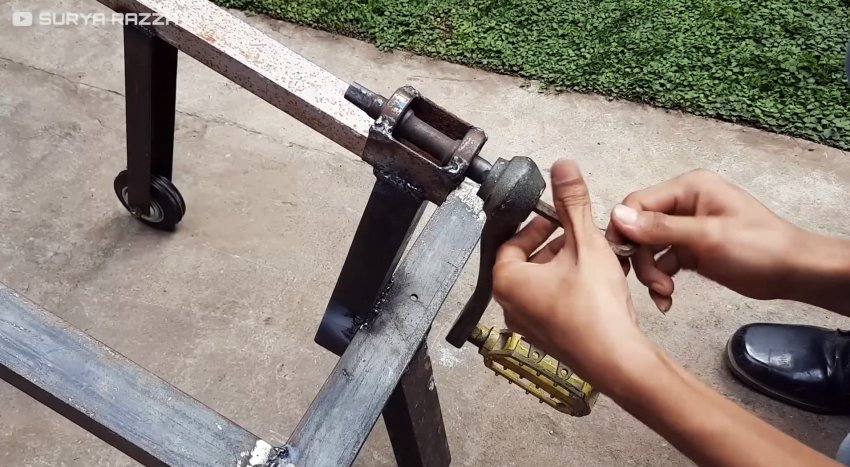

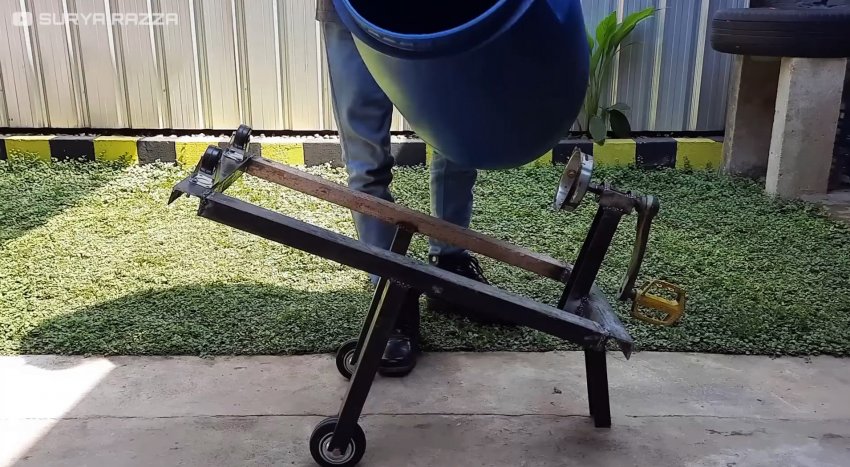

Из куска швеллера, двух подшипников и оси с двумя упорами собираем и свариваем узел вращения, который закрепляем на конце отрезка швеллера расчетной длины и привариваем его по центру и снаружи короткой стороны рамы в противоположную сторону наклонному упору.

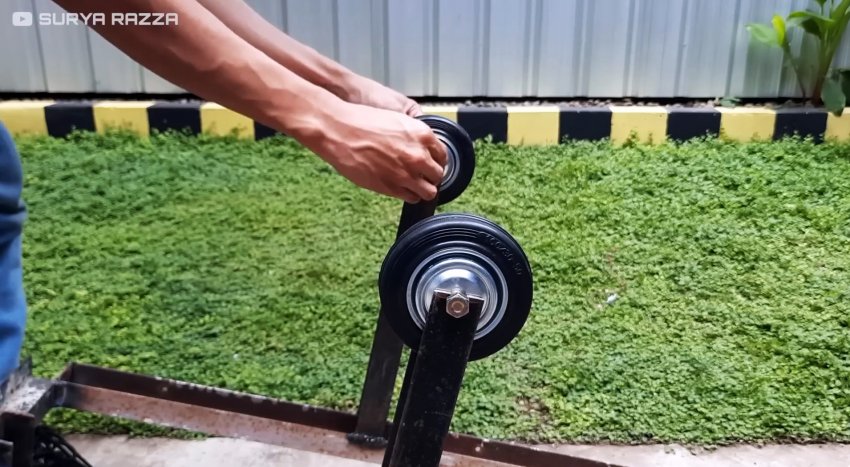

При этом ось узла вращения должна быть ориентирована продольно раме. В прорези колесных стоек устанавливаем оси резиновых колес и закрепляем с помощью гаек.

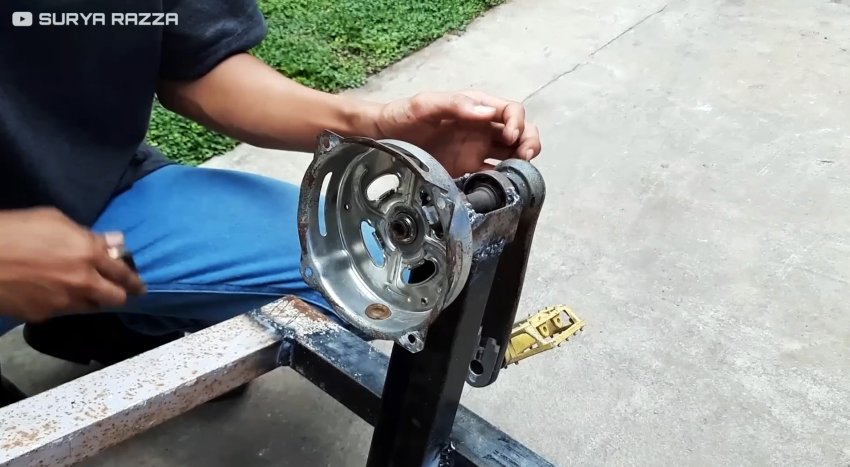

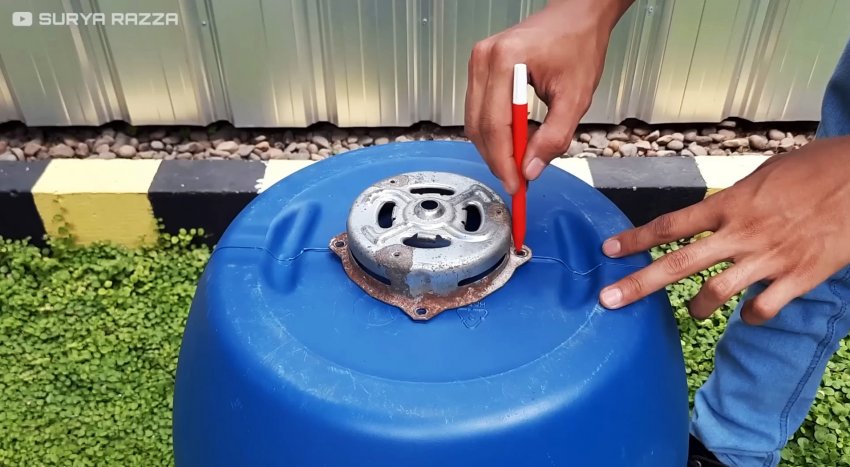

В качестве смесительной емкости используем толстостенную пластиковую бочку расчетных размеров. В ее дне просверливаем отверстия для крепления металлического фланца, который крепим болтом к внутреннему торцу оси узла вращения, а с другой ее стороны – шатун с педалью от велосипеда.

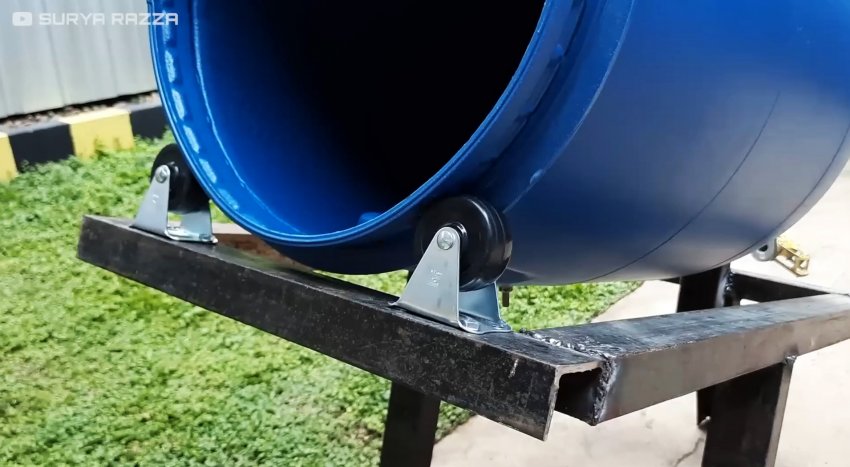

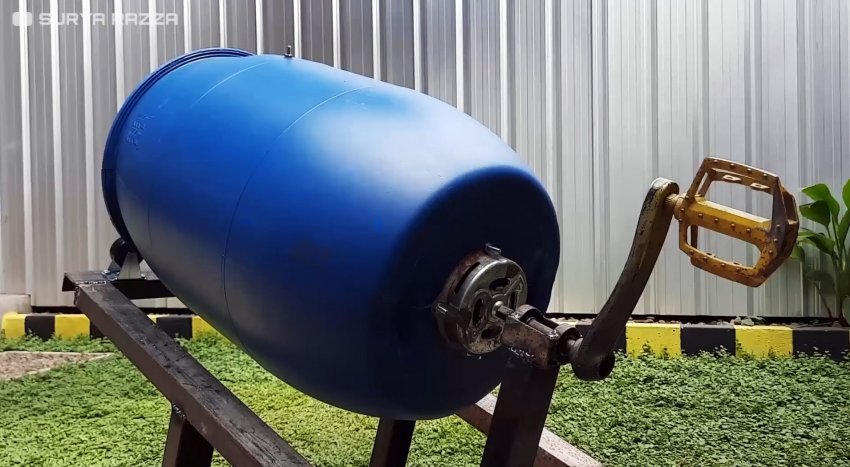

Укладываем емкость пояском на горлышке на опорные само-устанавливающие колеса, а днище прикручиваем к фланцу болтами и гайками.

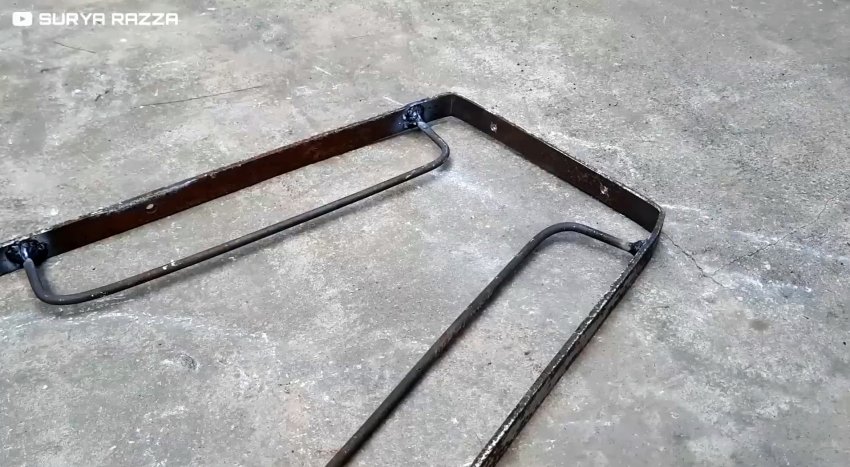

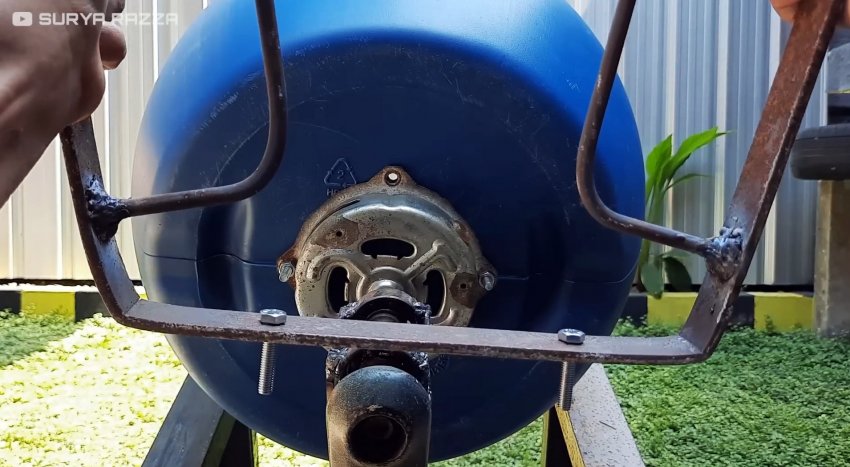

Из стальной полосы с учетом внутренних размеров емкости сгибаем П-образную заготовку и выполняем отверстия для крепления к боковой стороне емкости и фланцу. К внутренней стороне ножек в продольном направлении привариваем удлиненные скобы из круглого прутка.

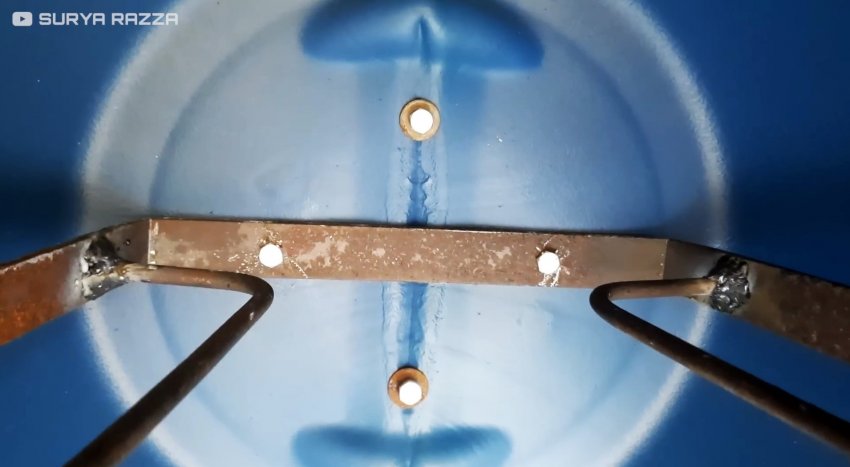

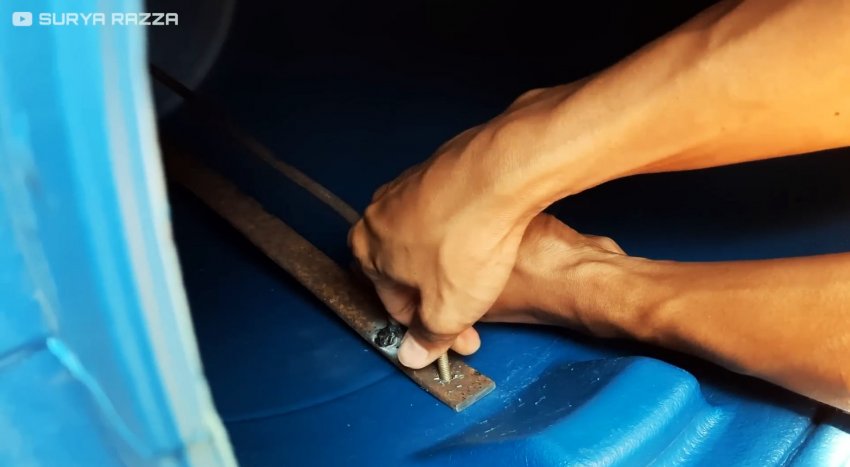

Помещаем полученный узел внутрь емкости и с помощью болтов, шайб и гаек крепим к емкости и фланцу.
Он придаст емкости больше жесткости, а главное, будет интенсивнее перемешивать содержимое при приготовлении бетонной или строительной смеси.
