Как сделать боковую складную лестницу - «Сделай сам»
Необходимость в боковой складной лестнице вдоль стены возникает там, где мало места и пользоваться ею приходиться время от времени. Количество ступеней и их размеры определяются общей высотой лестницы и ее горизонтальной проекцией.

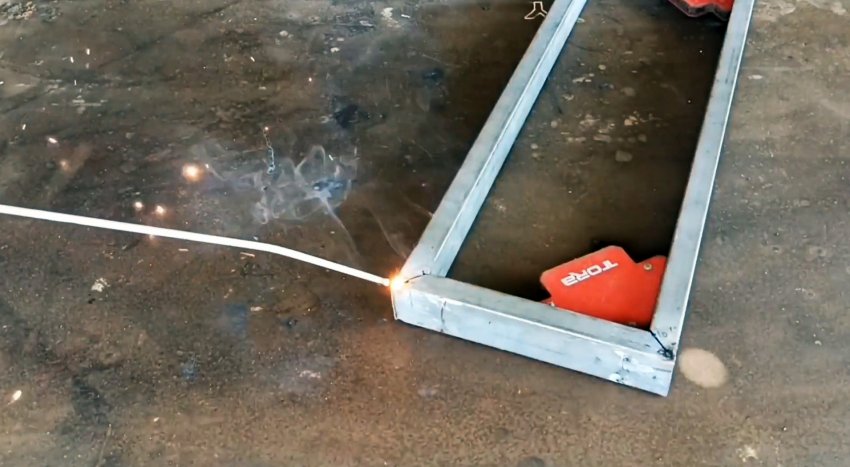

Заготовки изготавливаем из оцинкованной профильной прямоугольной трубы в количестве, определяемом высотой и углом наклона лестничного марша.

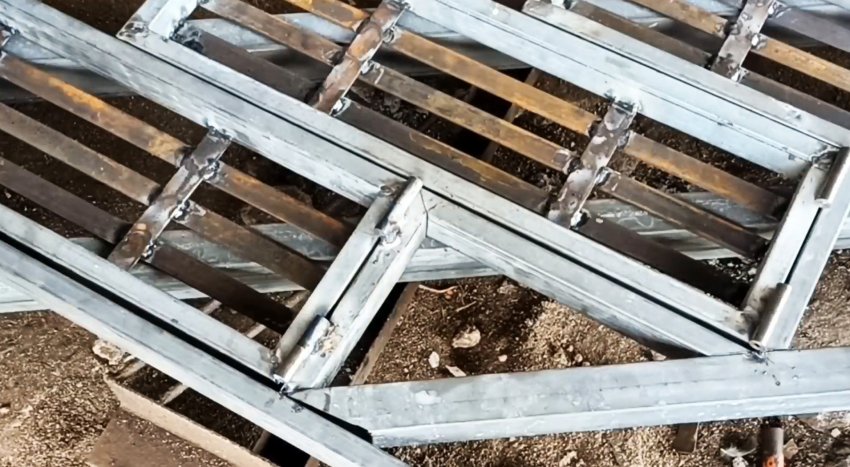

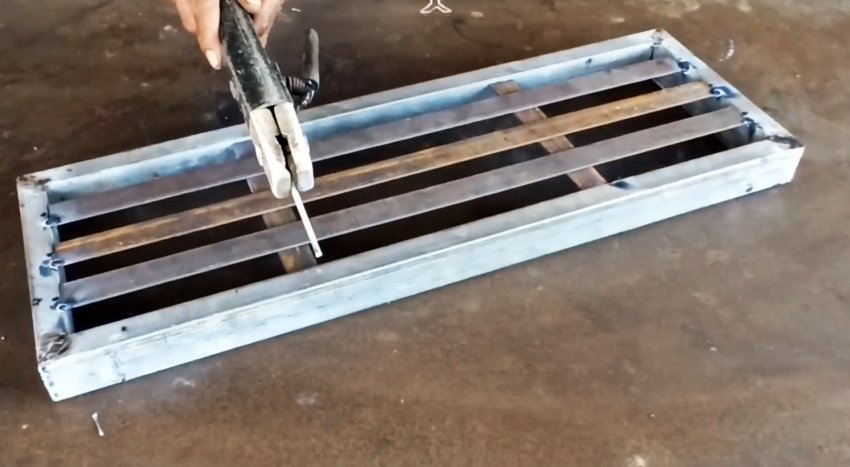

Чтобы рамы могли полностью выполнять функцию ступеней, привариваем в продольном направлении на равном расстоянии и параллельно друг другу 3 стальные полосы, которые с обратной стороны усиливаем двумя поперечными полосами, приваренными на расстоянии 1/3 и 2/3 от одной их коротких сторон.

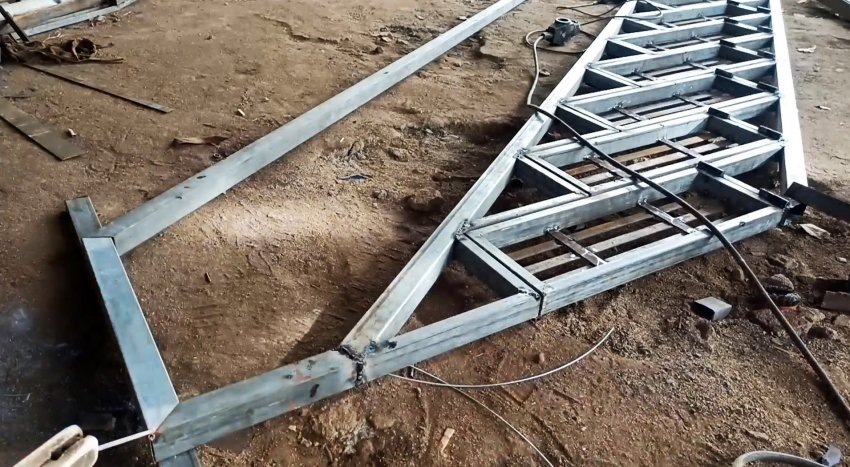

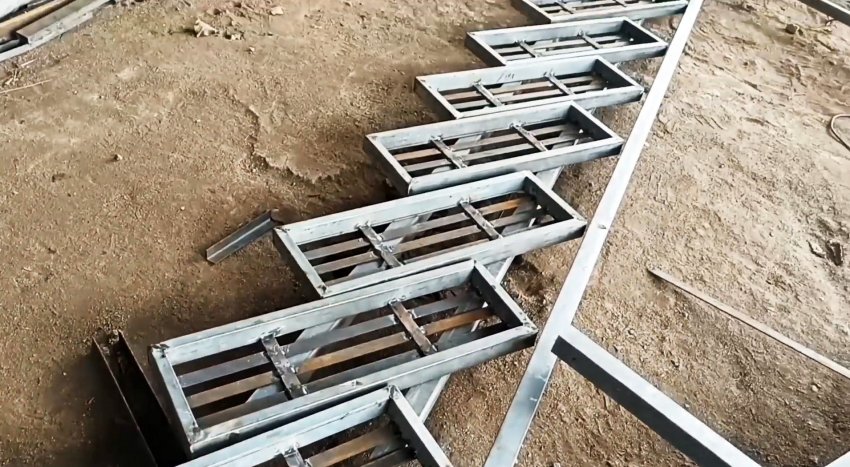

Изготавливаем необходимое количество рам, укладываем их под строго определенным углом на 2 направляющие также из профильных труб прямоугольного сечения и в соответствии с проектной высотой ступеней лестничного марша.

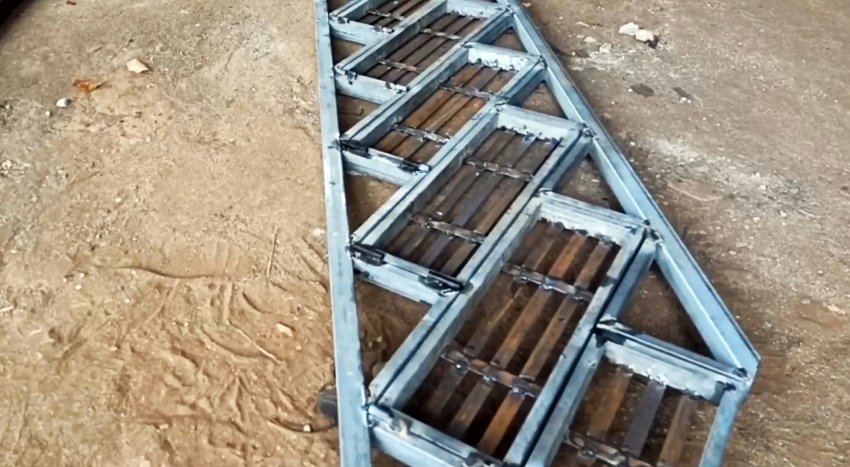

Под каждую раму устанавливаем упор в виде прямого угла со сторонами 29,5 и 20,5 см, и привариваем их к направляющим. Рамы соединяем со стороной угла длиной 20,5 см с помощью двух выточенных на токарном станке 20-ти мм цилиндрических петель, одну часть которых привариваем к раме, а другую – к стороне упорного угла.
Если теперь поднять полученную конструкцию за одну из направляющих и сместить ее относительно другой, то рамы займут строго определенное положение и могут выполнять функции ступенек лестничного марша.

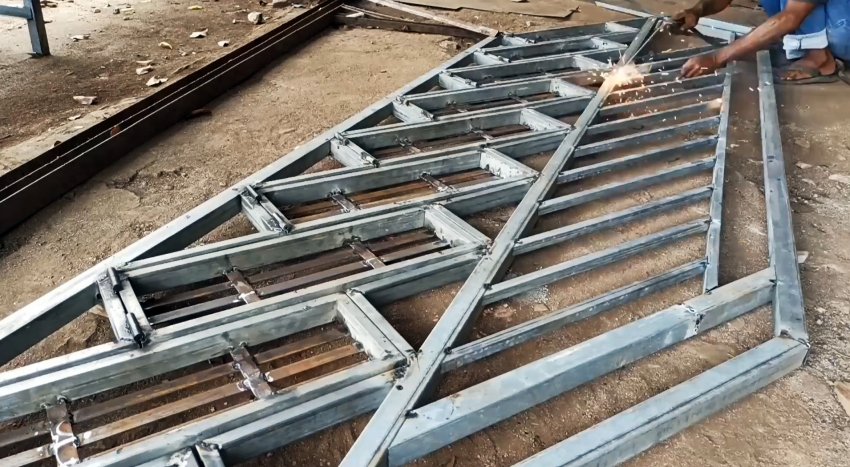

К одной из направляющих привариваем конструкцию, состоящую из тех же профильных труб определенной длины и положения, но с заполнением из профильных труб меньшего сечения. Она будет выполнять функцию лестничных перил. К меньшей стороне упорного угла под второй снизу рамы привариваем С-образную ручку.

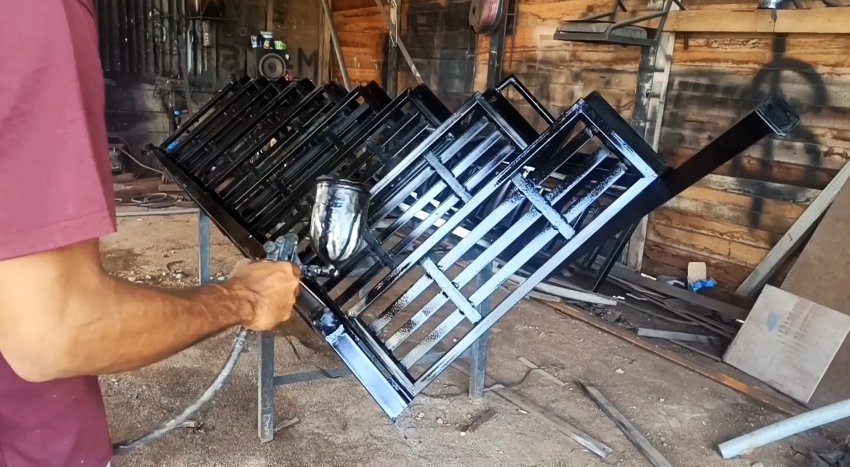

К нижней направляющей привариваем 4 ушка и приступаем к шлифовке сварочных швов. Далее окрашиваем лестницу в нужный цвет с помощью краскопульта.

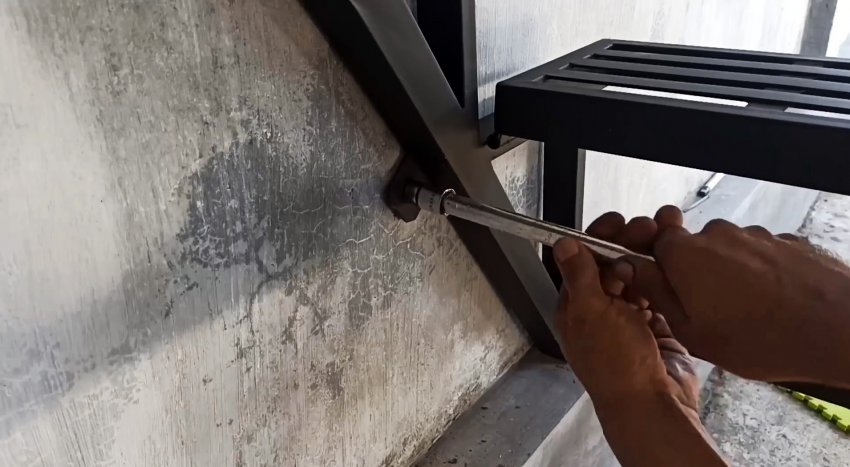

Устанавливаем лестницу в нужном месте и крепим мощными саморезами к стене, используя отверстия в крепежных ушках.

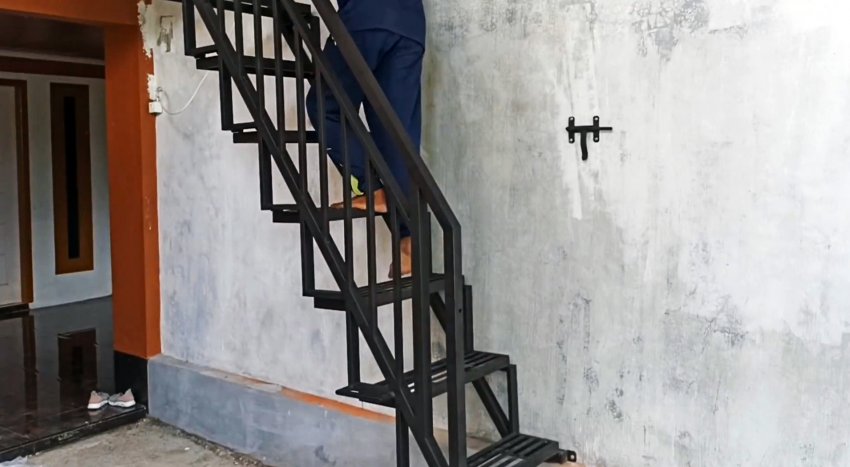

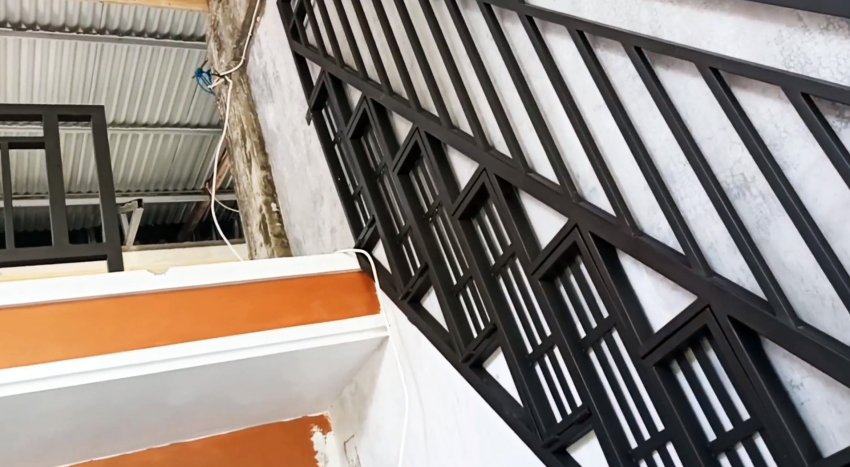

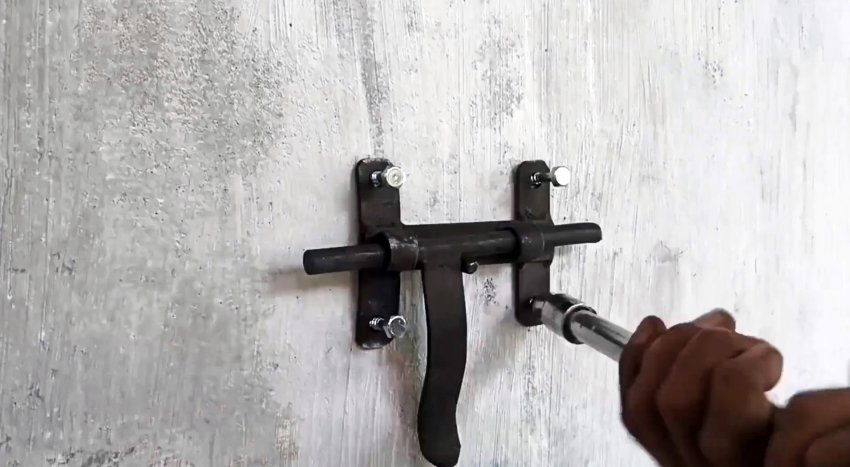

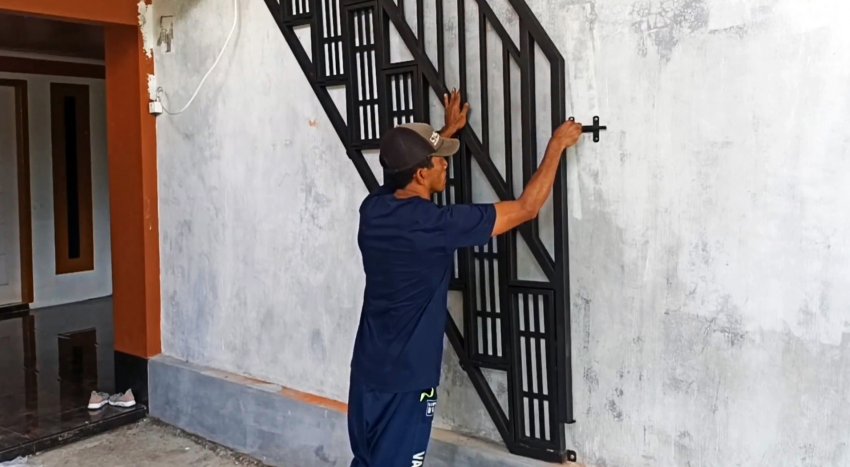

В расчетном месте крепим к стене фиксатор, который будет удерживать лестницу в сложенном положении. Для установки лестницы в рабочее положение отодвигаем фиксатор и опускаем основание лестницы на пол. При этом ступени занимают горизонтальное положение, а перила – вертикальное.
