Как сделать лобзиковый станок из ручного электролобзика - «Сделай сам»

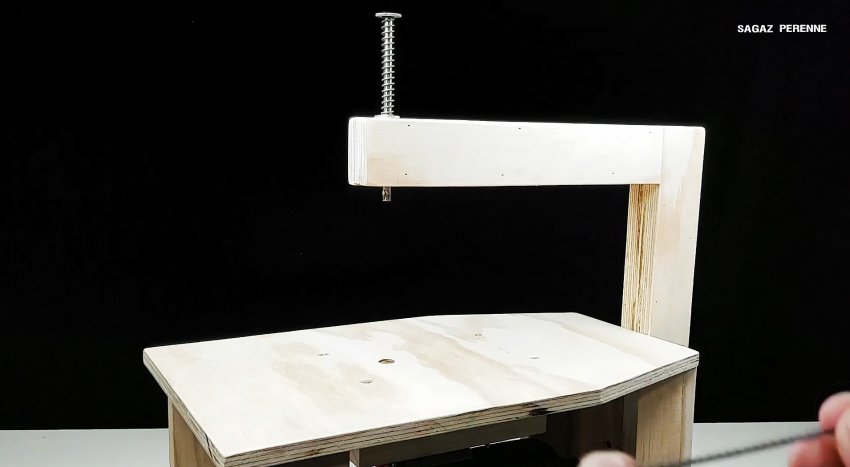

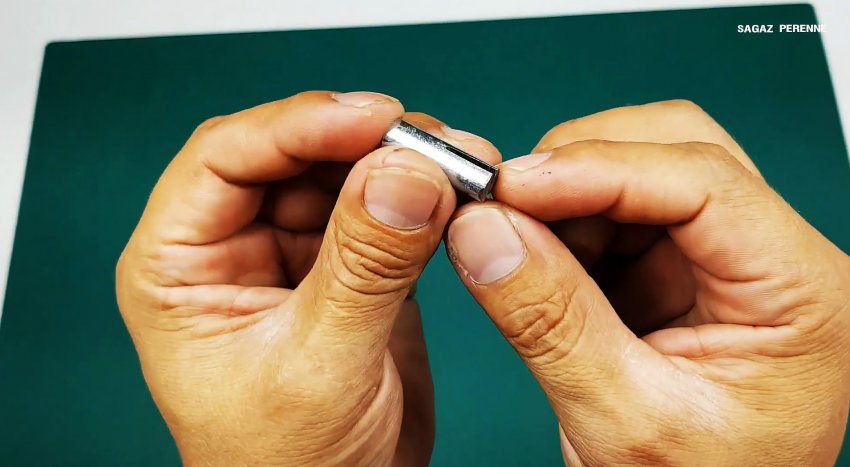

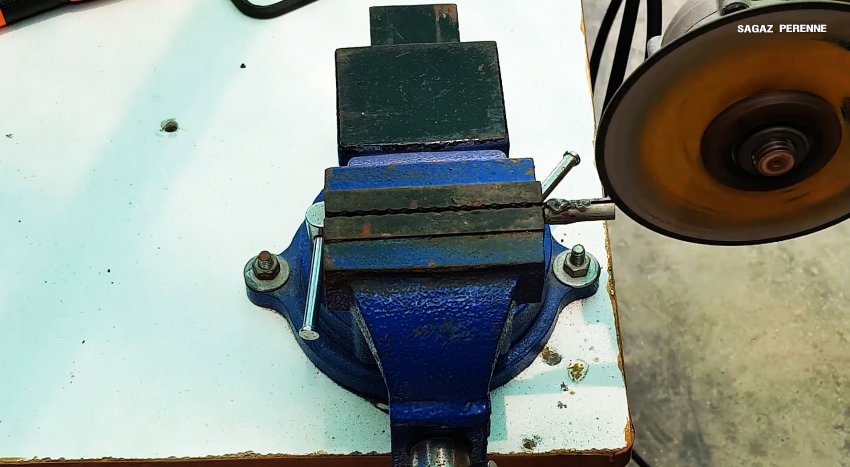

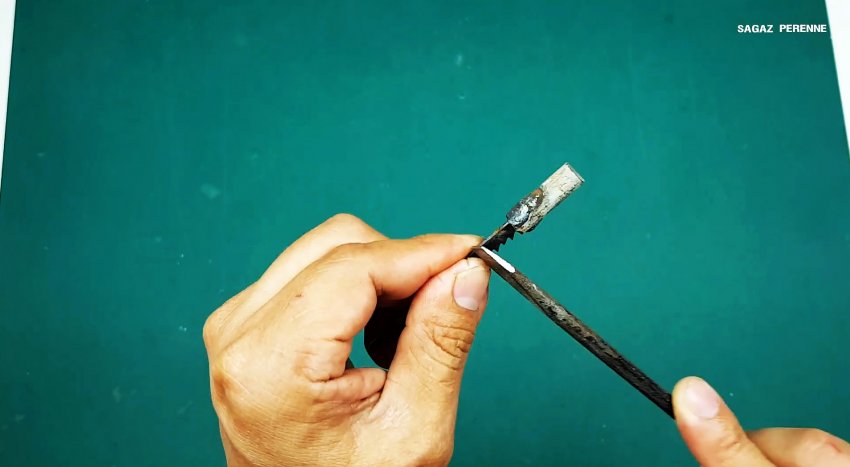

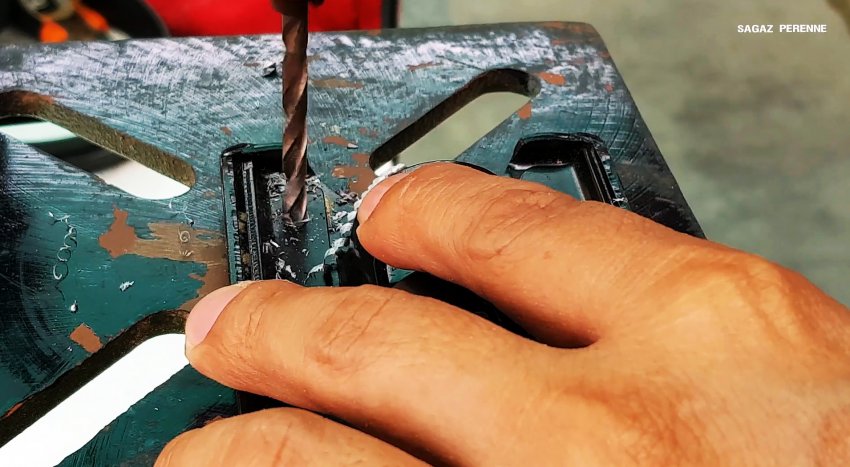

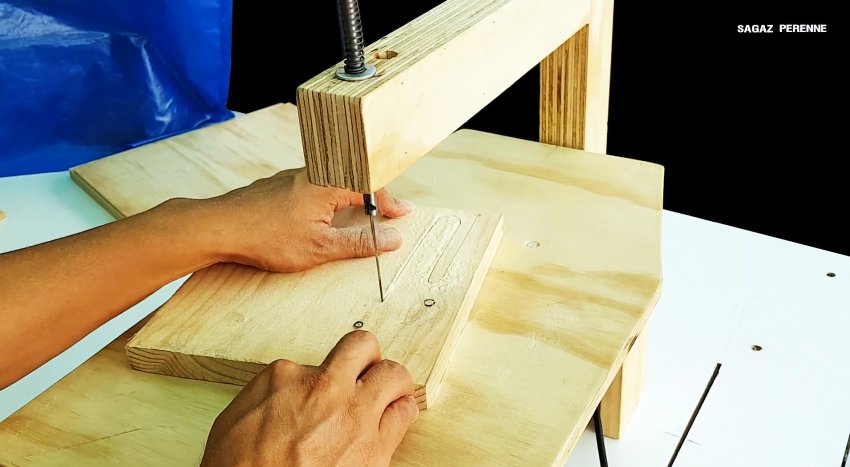

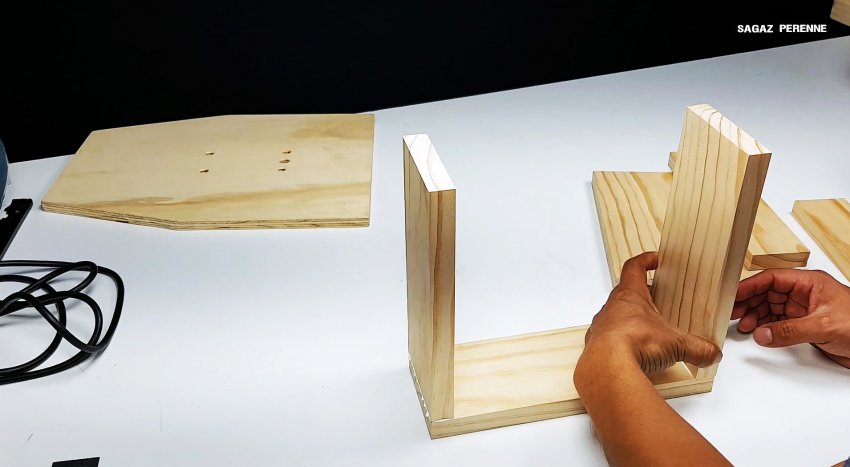

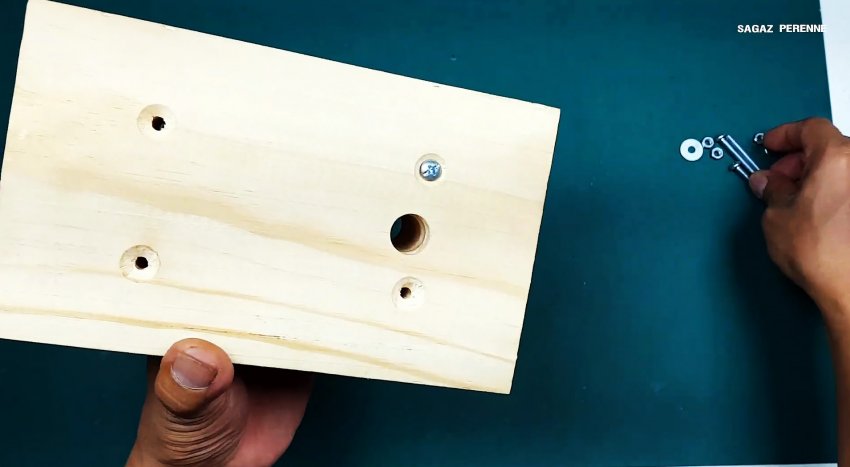

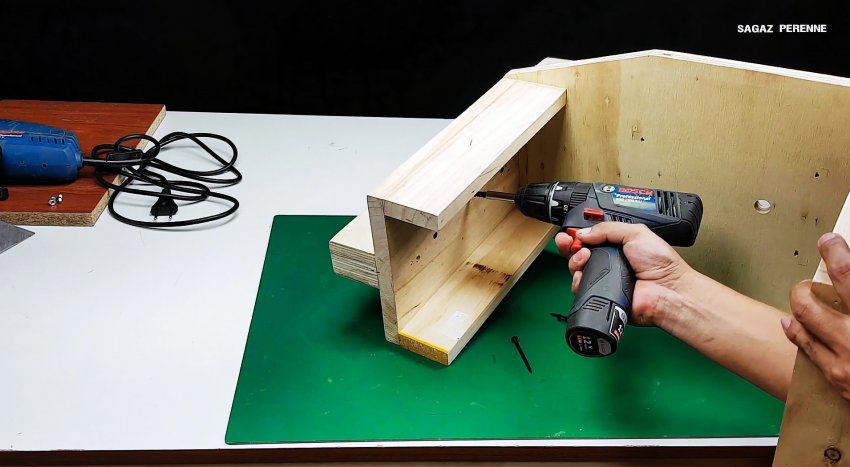

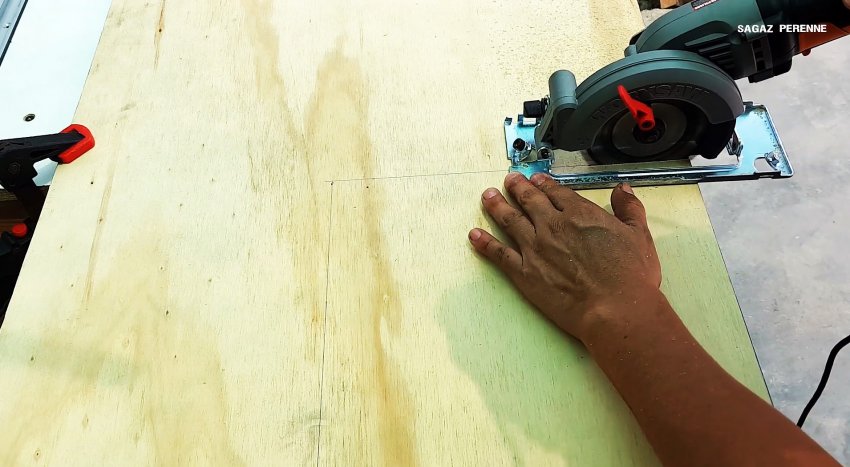

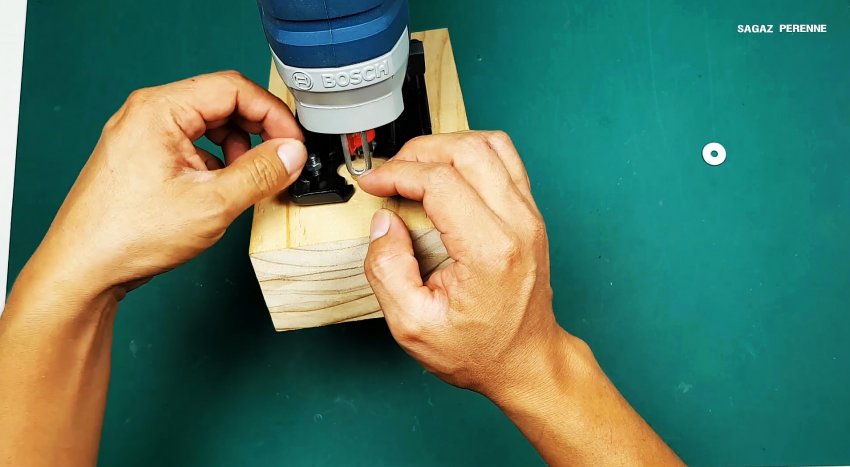

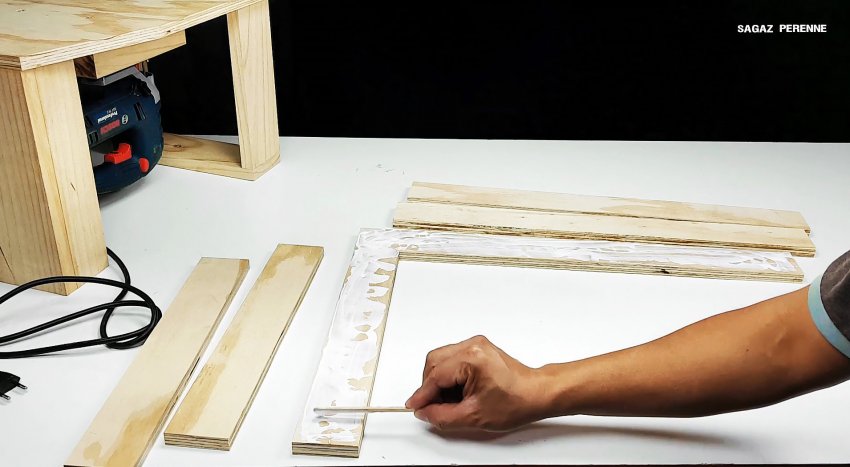

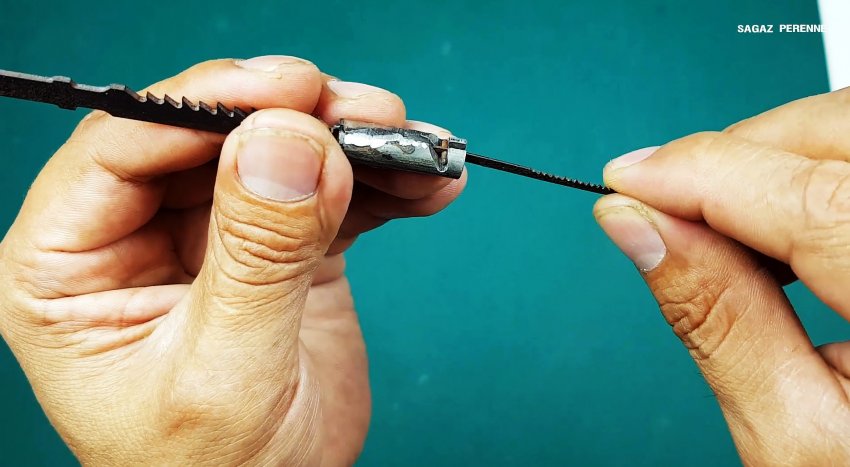

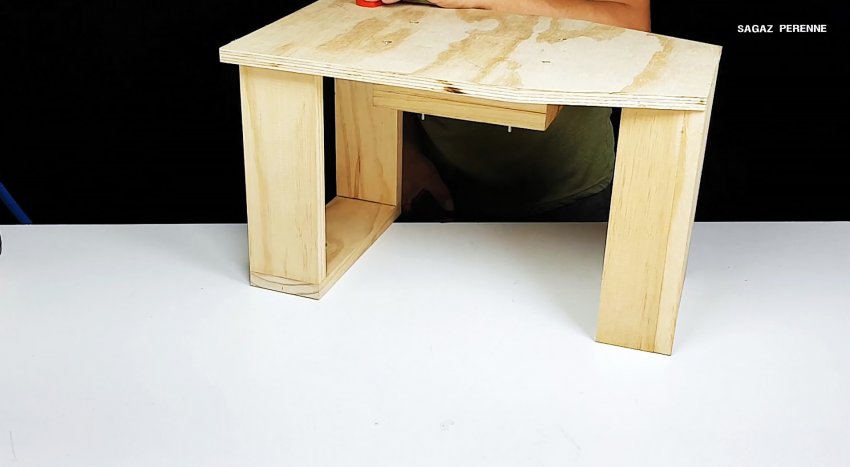

Возможности ручного механического лобзика невелики. Они несколько больше у электролобзика. Сделав несложную оснастку из дерева и фанеры, можно расширить возможности электролобзика и облегчить работу с ним. Снимаем пилку ручного лобзика. Также освобождаем пилку электролобзика и при ее максимальном вылете делаем метку на уровне подошвы и по ней укорачиваем. Из болта вырезаем переходник с одной пилки на другую. Делаем в нем паз, в который вставляем укороченную пилку и обвариваем. На другом конце переходника также выполняем прорезь для полотна механического лобзика. Рабочий стол лобзикового станка вырезаем из многослойной фанеры. Откручиваем опорную подошву электролобзика и в углах сверлим отверстия. В рабочем столе также сверлим отверстия. Из заготовок из обрезной доски собираем оснастку для станка. Склеиваем по большой плоскости два куска из доски. Ставим по центру этой детали опорную подошву электролобзика, сверлим отверстия для крепления и для полотна лобзика. С помощью винтов, шайб и гаек крепим к сдвоенной деревянной детали соответствующим образом ориентированный электролобзик. Затем выпиливаем заготовки из доски для сборки ножек лобзикового станка. Собираем их в нужном порядке и последовательности с помощью струбцин, клея, гвоздей и шурупов. Используя отверстия в рабочем столе в качестве шаблонов, сверлим отверстия в сдвоенной заготовке из доски и вставляем в них винты нужной длины. Сдвоенную заготовку шляпками винтов укладываем на рабочий стол и снизу закрепляем шурупами. Рабочий стол сдвоенной деталью вниз укладываем на ножки и закрепляем клеем и гвоздями. Переворачиваем конструкцию и к стержням болтов, выступающих из сдвоенной заготовки, крепим опорную подошву электролобзика. Из фанеры вырезаем полосы одинаковой ширины, но разной длины. Склеиваем их между собой так, чтобы получилась Г-образная стойка. На конце меньшего элемента сверлим отверстие сверлом Форстнера. Длинный элемент стойки прижимаем снаружи по центру вертикально к ножке под узкой стороной стола и изнутри жестко крепим шурупами. На одном торце стального стержня делаем прорезь и зацеп под крепление пилки, к другому торцу привариваем шайбу. В отверстие Г-образной стойки сверху вставляем втулку. На стержень надеваем пружину, шайбу и вставляем во втулку. Один конец полотна ручного лобзика опускаем в отверстие стола и крепим к зацепу на переходнике, к которому приварена укороченная пилка электролобзика, а второй – к зацепу на стержне. Благодаря пружине все соединения рабочего органа находятся в натянутом состоянии и не отсоединяются. Теперь можно легко и просто вырезать фигурные детали из дерева и фанеры. Смотрите видео Как сделать мини лобзиковый станок 12 В из дерева - https://sdelaysam-svoimirukami.ru/7758-kak-sdelat-mini-lobzikovyj-stanok-12-v-iz-dereva.html
