Как вырезать шпоночный паз без спецоборудования - «Сделай сам»
Одним из распространенных способов передачи усилия в виде крутящего момента от приводного вала на шкив осуществляется с помощью шпоночного соединения. Если шкив вытачивается, то обязательно возникает необходимость нарезания шпоночной канавки внутри его посадочного отверстия.
Если труба по диаметру оказалась меньше посадочного отверстия шкива, то понадобятся еще несколько жестянок для выбора зазора между трубой и посадочным отверстием шкива. Трубу с прорезью будем использовать для задания направления пилке лобзика, которую иначе будет уводить в сторону.

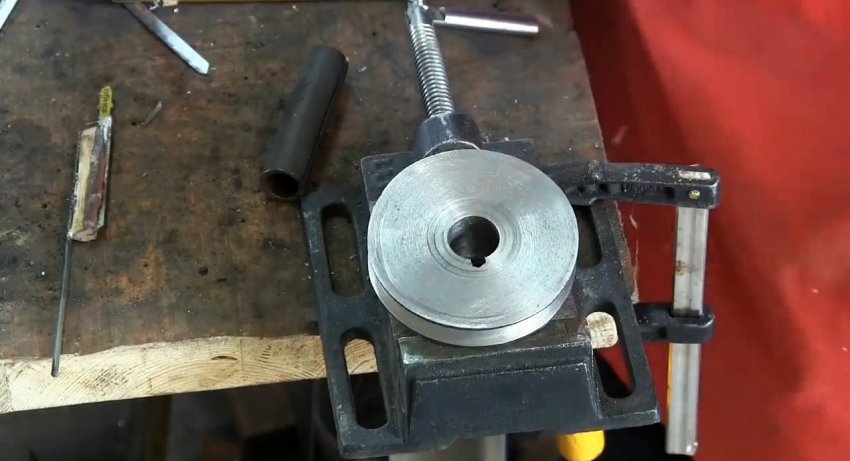

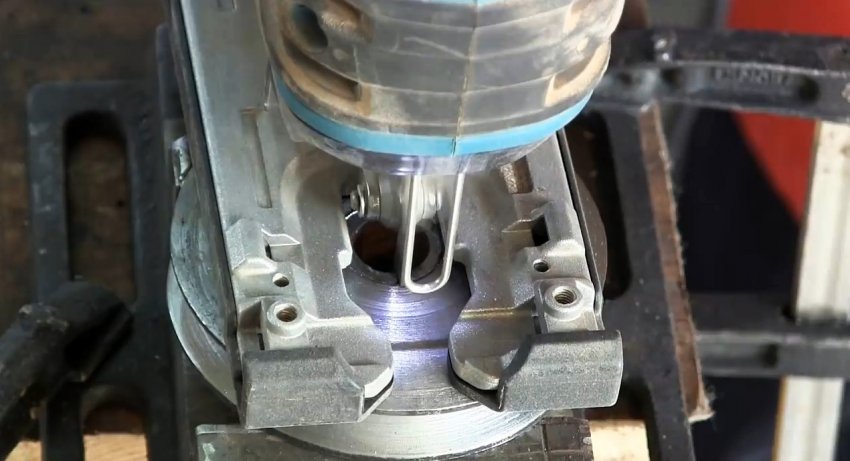

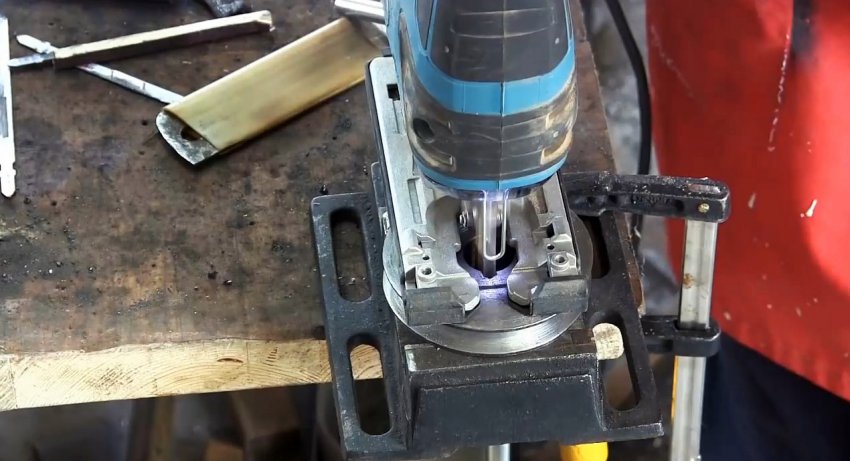

Заподлицо с посадочным отверстием шкива устанавливаем трубку с прорезью, при необходимости используя жестянки для фиксации трубки в отверстии. Заводим в прорезь трубки пилку лобзика и режем стенку посадочного отверстия шкива в радиальном направлении на глубину половину высоты шпонки.
Затем проворачиваем направляющую втулку из трубы с прорезью на 5 мм, так как такова ширина шпоночной канавки на валу электродвигателя и выполняем второй рез по глубине, равный первому резу.

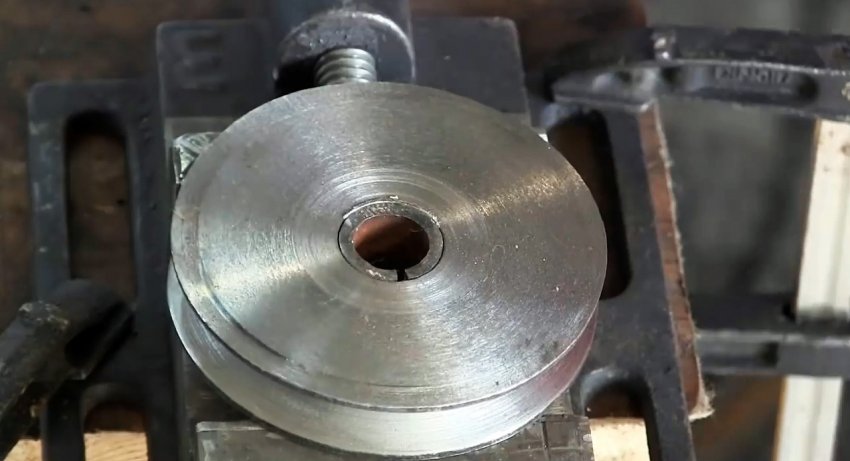

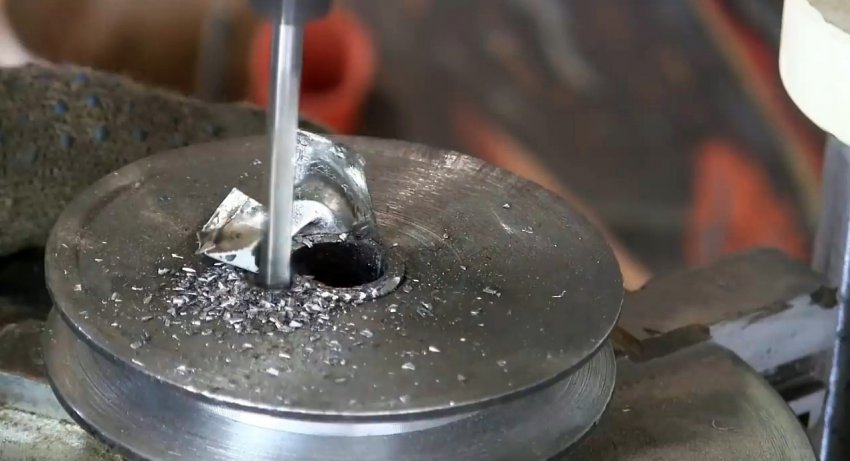

Далее выполняем следующую операцию – сверлим металл в продольном направлении, заключенный между двумя резами сверлом диаметром 5 мм. В результате получаем пока бесформенное углубление на месте будущей шпоночной канавки в посадочном отверстии выточенного шкива.
Приступаем к заключительной, наиболее ответственной, операции – доводке поперечного профиля шпоночной канавки до требуемой формы и геометрических размеров. Для осуществления этой операции нам понадобятся простые приспособления, к изготовлению которых мы приступаем.

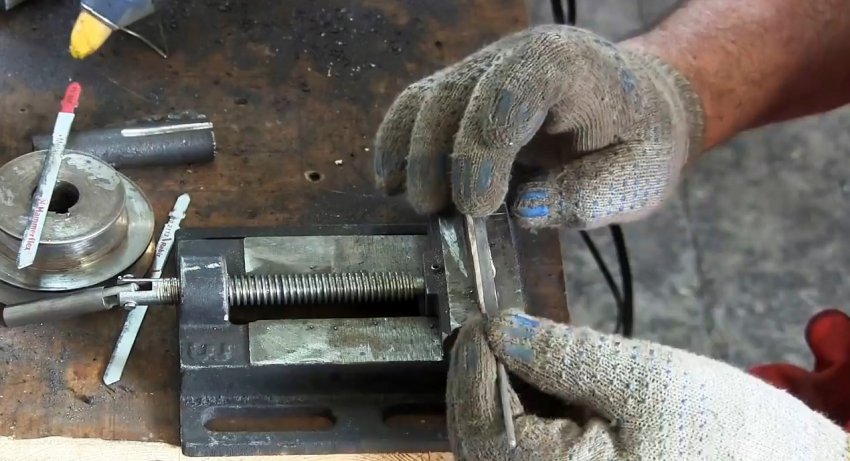

Их основой будут служить два одинаковых по размеру деревянных брусочков прямоугольного сечения. На одной из граней каждого брусочка выполняем паз, в который с натягом будем устанавливать пилку лобзика. К противоположной грани приклеиваем надфиль подходящих размеров и наждачную бумагу.
Пилки лобзика, вставленные в брусочки, нужны для того, чтобы закреплять наши приспособления к приводу лобзика. Это избавит нас от утомительной и длительной по продолжительности работы по доведению формы и размеров шпоночного паза до нужных кондиций.
