Схема зарядного устройства Li-ion аккумулятора с индикатором полного заряда - «Сделай сам»

Заряжаемый аккумулятор подключается к клеммам Выход «-» и Выход «+», источник постоянного тока (его функции может выполнять любой аккумулятор с выходным напряжением от 6 до 12 В или сетевой источник) – к клеммам...
Схема зарядного устройства Li-ion аккумулятора с индикатором полного заряда - «Сделай сам»




Заряжаемый аккумулятор подключается к клеммам Выход «-» и Выход «+», источник постоянного тока (его функции может выполнять любой аккумулятор с выходным напряжением от 6 до 12 В или сетевой источник) – к клеммам Вход «-» и Вход «+», соответственно.


Недозаряженный аккумулятор имеет на своих клеммах напряжение менее 4,2 В и заряжается током, который протекает от источника через резистор 47 Ом и коллекторный переход силового транзистора Т1. При этом потенциал, присутствующий в точке соединения резисторов 1 кОм и 680 Ом открывает стабилитрон Vd1 и через индикаторный светодиод начинает протекать ток, который вызывает его свечение.


При достижении напряжения аккумулятора 4,2 В, которое соответствует его полному заряду, стабилитрон закрывается, ток через светодиод прекращается, последний гаснет и отмечает этим завершение процедуры зарядки.


Элементная база


Для реализации индикатора потребуется:
  • любой индикаторный светодиод с прямом током до 50 мА - http://alii.pub/5lag4f
  • мощный биполярный транзистор D882 с npn-структурой в пластмассовом корпусе или его довольно многочисленные импортные аналоги - http://alii.pub/5vunm9
  • управляемый интегральный стабилитрон TL431 в корпусе та TO92 - http://alii.pub/5mclsi
  • три резистора номиналом 47 Ом, 680 Ом и 1 кОм с рассеиваемой мощностью 0,25 Вт - http://alii.pub/5h6ouv

Цоколевка транзистора и управляемого стабилитрона приведена на эскизе.


Схема зарядного устройства Li-ion аккумулятора с индикатором полного заряда - «Сделай сам»

Монтаж и наладка

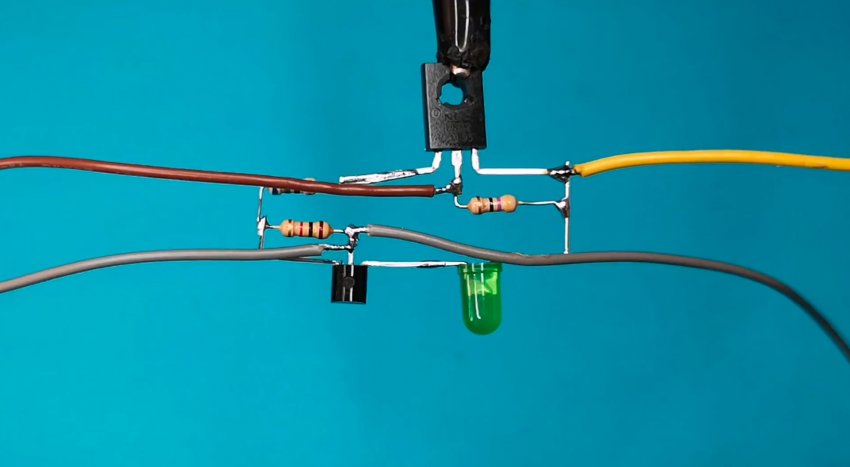

С учетом достаточно высокой жесткости выводов силового транзистора D882 и интегрального стабилитрона tl431, а также относительной простоты схемы обязательное применение печатной или монтажной платы не требуется. Это позволяет собрать схему «на весу», используя в качестве несущей основы транзистор и стабилитрон.




Клеммы Вход «-» и Выход «-» схемно объединены, применение для их реализации разных проводов определяется соображениями удобства работы.




Специальная наладка схемы не требуется.

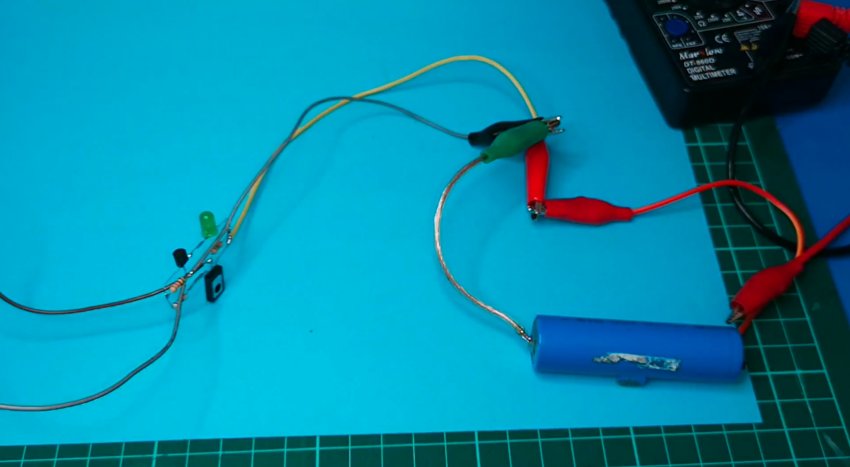

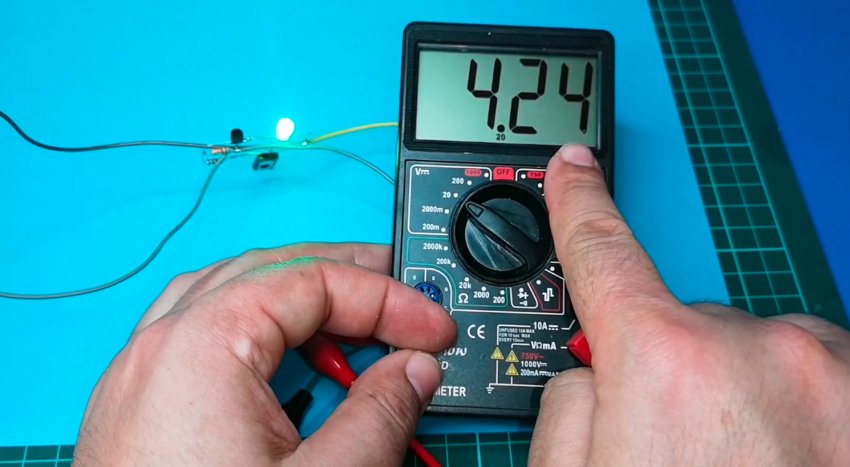

Если подключить к выходу мультиметр, то выходное напряжение составляет 4,2 В.

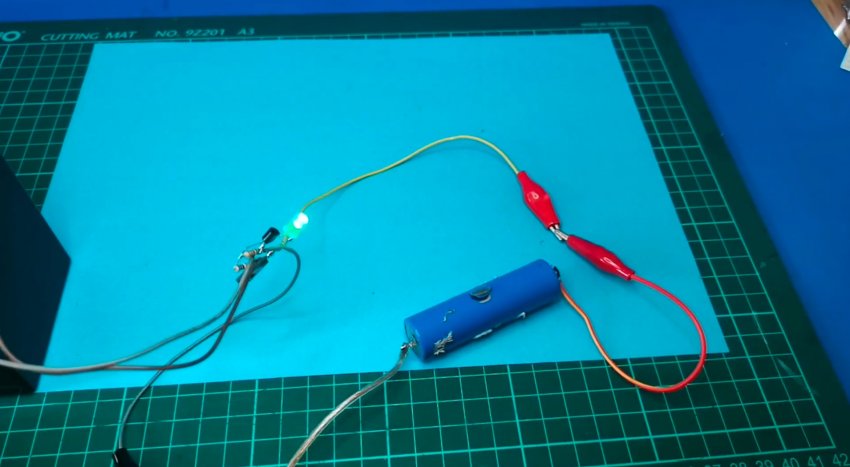

При подключении разряженного АКБ светодиод тухнет.

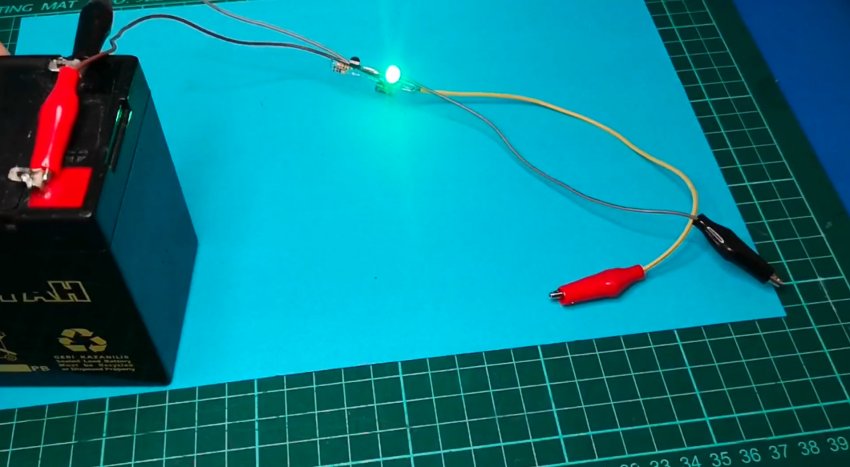

И загорается после полной зарядки аккумулятора.




Смотрите видео



Как сделать зарядное устройство для Li-Ion аккумулятора из барахла - https://sdelaysam-svoimirukami.ru/4074-zaryadnoe-ustroystvo-dlya-li-ion-akkumulyatora-iz-barahla.html
