Надоело менять батарейки в мультиметре? Как перевести на аккумулятор с системой зарядки - «Сделай сам»
Вам надоело менять батарейки в гаджетах? Тогда этот пост для вас. Расскажем, что надо сделать, чтобы электронные приборы можно было заряжать от стандартного блока питания с microUSB разъёмом. Для переделки возьмём «архипопулярный» мультиметр серии 830.

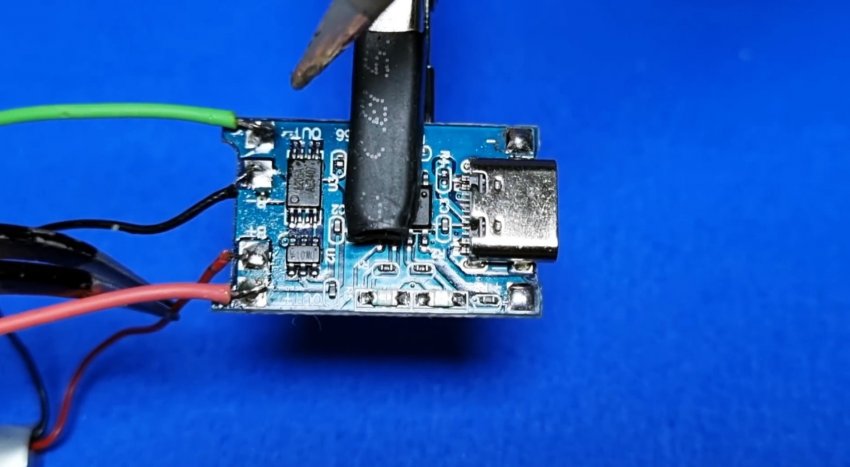

Абсолютно все точки подключения подписаны на платах. Очень сложно ошибиться. Припаиваем к зарядному модулю провода выхода питания (out+/out-) и аккумуляторной батареи (В+/В-).

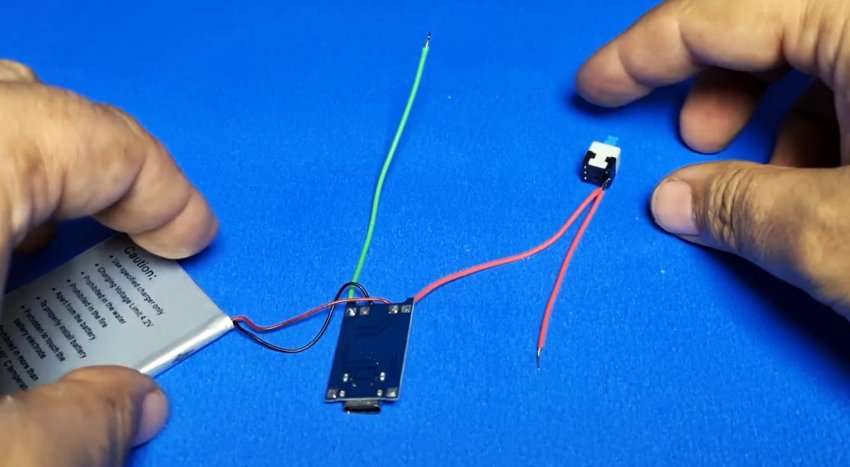

В разрыв плюсового провода устанавливаем выключатель.

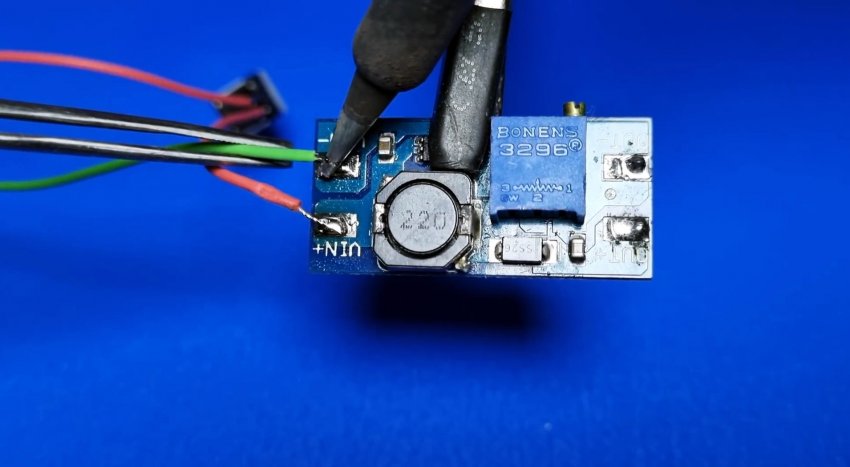

Теперь очередь повышающего преобразователя. Он нам необходим для того, чтобы от 3,7-вольтовой батареи запитать тестер с питанием 9 В. МТ3608 – универсальное устройство, при входном напряжении от 2 до 24 В на выходе выдаёт от 5 до 28 В при максимальной мощности нагрузки 7 Вт.

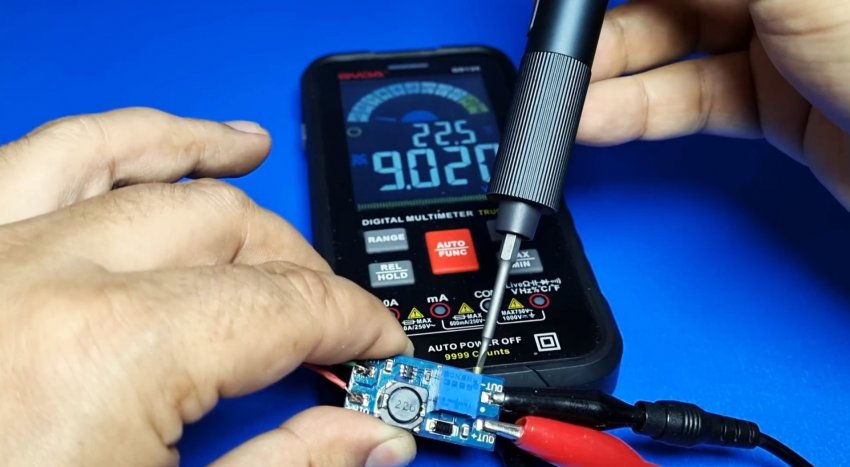

Регулировка выходного напряжения осуществляется прецизионным многооборотным потенциометром. Распаиваем провода согласно надписям на печатной плате. Включаем наше собранное устройство и выставляем выходное напряжение 9 В.

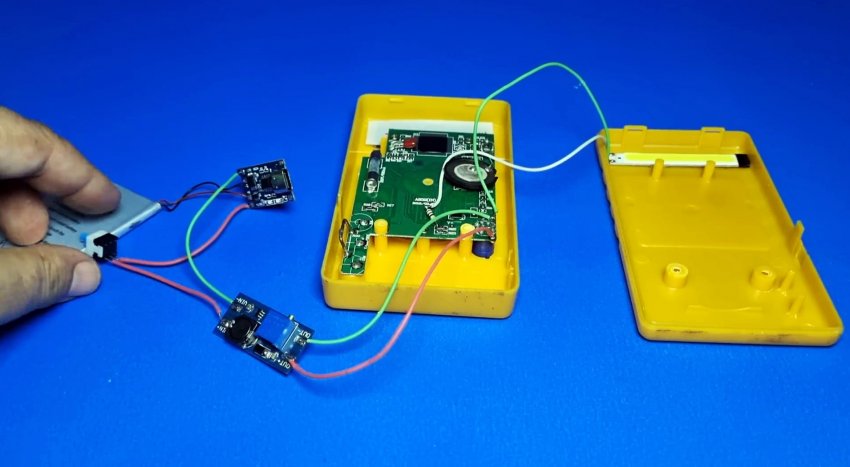

Всё работает, теперь следует красиво уложить в корпус.

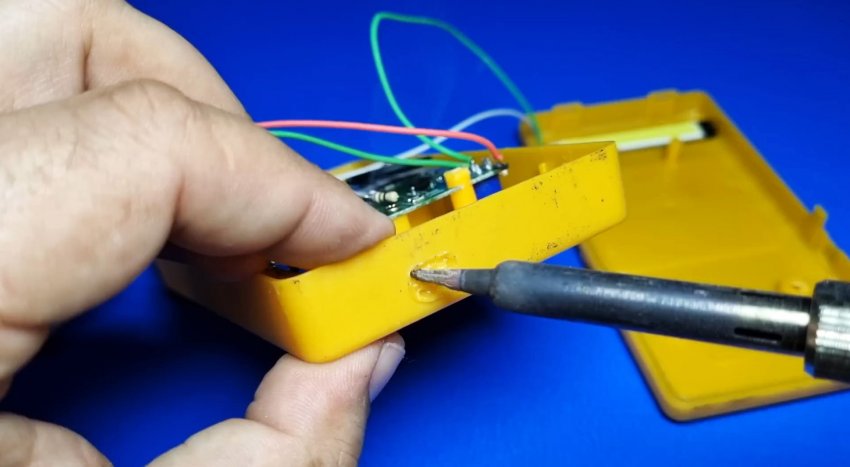

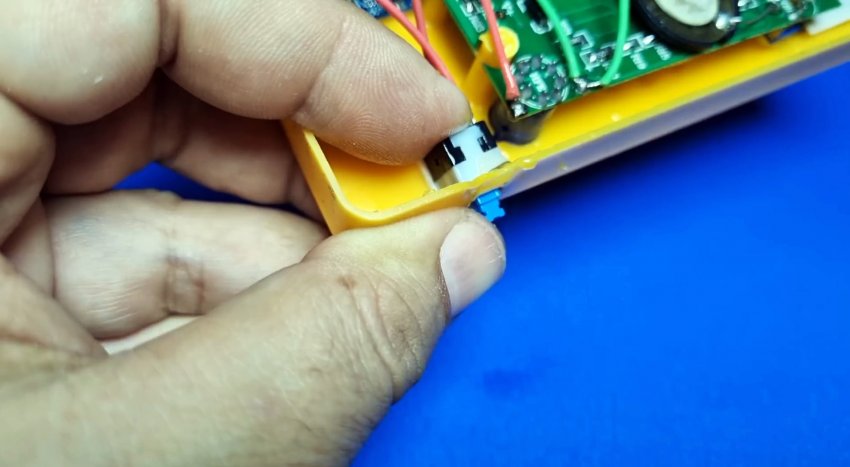

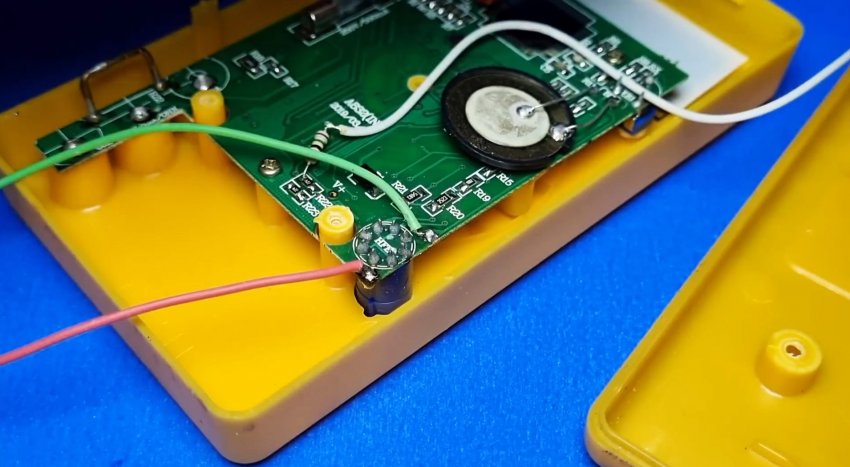

Паяльником делаем отверстия под гнездо зарядки и выключатель.

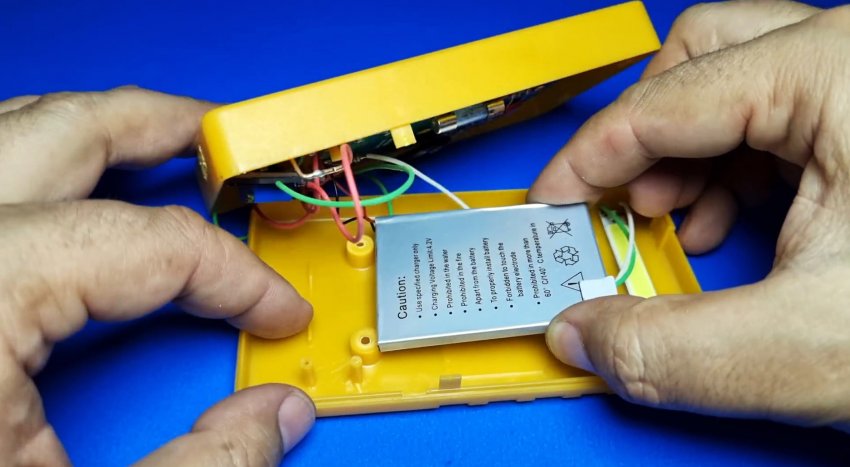

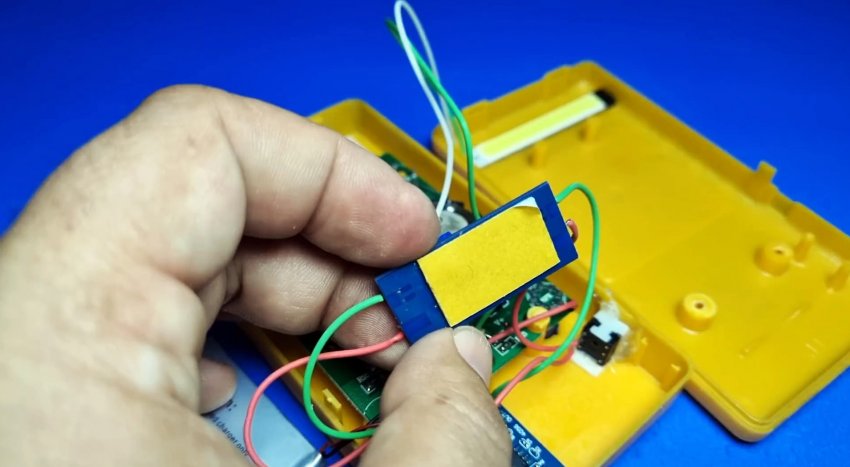

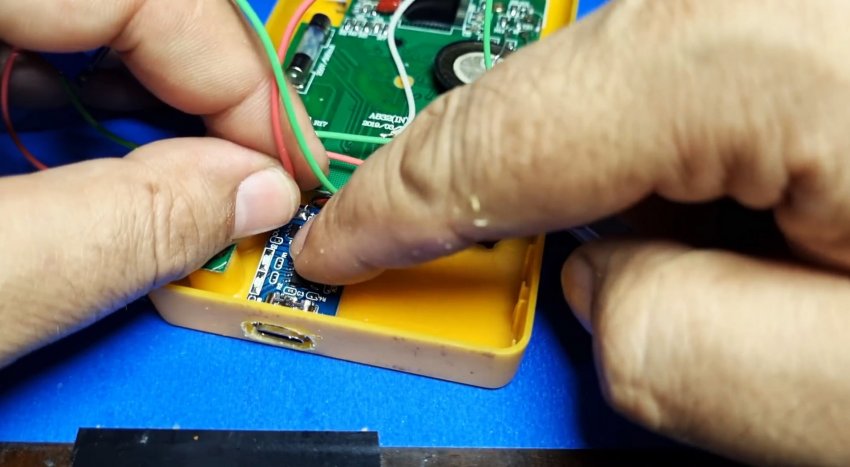

В этом нам помогает двусторонний скотч и термоклей. Следим, чтобы ничего не замкнуть, при необходимости подкладываем изоляционную ленту. Закрываем мультиметр. Проверка.

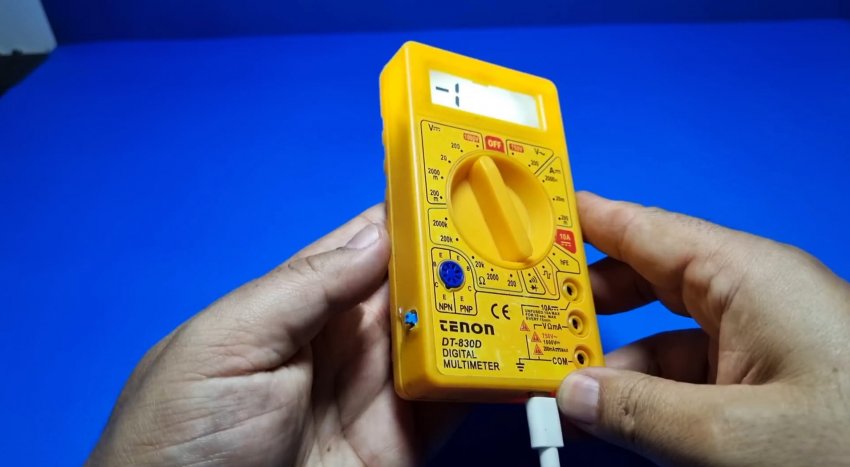

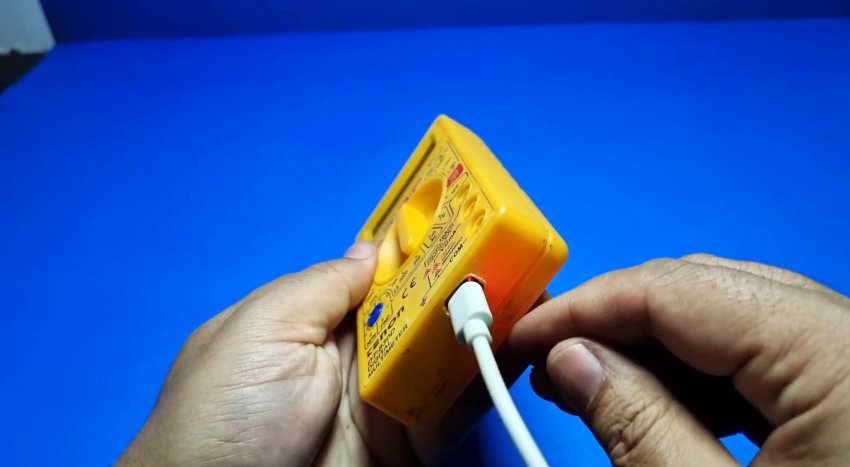

В microUSB разъём подключаем провод от зарядного устройства. Зажегся красный светодиод, который прекрасно видно сквозь пластмассу корпуса. Зарядка пошла. При полностью заряженной батарее красный светодиод погаснет, зажжётся зелёный. При нажатии на вновь установленную кнопку включается тестер в режим измерений.
Модернизация цифрового прибора прошла успешно.
