Собрать регулируемый блок питания, доступно всем - «Электричество»

Как собрать регулируемый блок питания? Вы узнаете прочитав эту статью и посмотрев видео инструкцию. Часто у людей не имеющих теоретической и практической подготовки работы с электрическими приборами, возникает...
Собрать регулируемый блок питания, доступно всем - «Электричество»



Как собрать регулируемый блок питания? Вы узнаете прочитав эту статью и посмотрев видео инструкцию.


Часто у людей не имеющих теоретической и практической подготовки работы с электрическими приборами, возникает необходимость в приборе способном запитать электрические машины и потребители. Как быть? Собрать данный блок питания. Он не отличается очень высокими техническими данными, важными для радио любителя, но ему под силу выполнить многие задачи по запитке различных электроприборов.


Кто любит смотреть, а не читать вам видео инструкция.








Инструменты:


-Сверлильный станок или дрель.

-Сверла.

-Напильник или надфиль.

-Наждачная шкурка.

-Канцелярский нож.

-Гаечные ключи.


-Паяльник.

-Отвертки.


-Пассатижи или плоскогубцы.

-Отрезная машинка.





Расходные материалы:


-Болты и гайки.

-Монтажные провода.

-Повышающий преобразователь напряжения.

-Вольтамперметр 100В, 10А.


-Припой.

-Паяльная кислота.


-Выключатель.

-Переменный резистор.





Порядок изготовления:

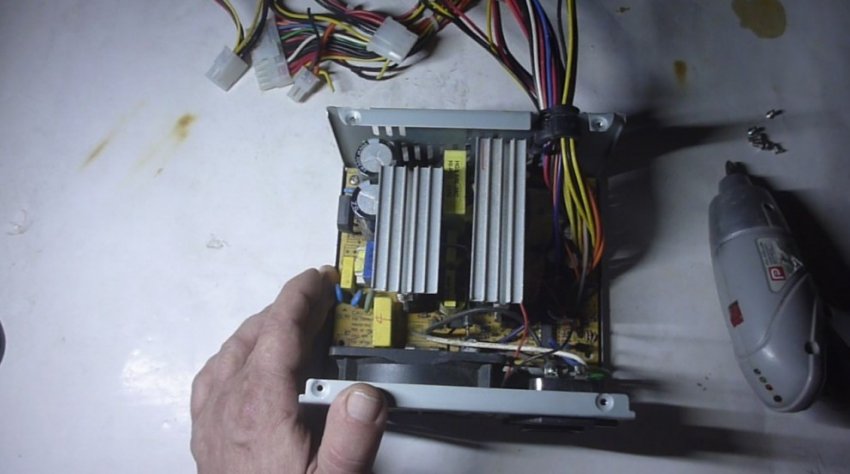

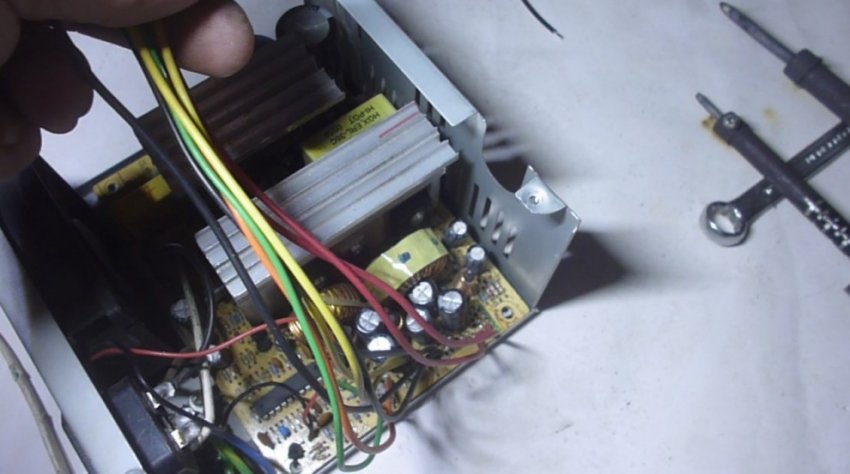

-Выпаять из старого компьютерного блока питания связки лишних проводов, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения.

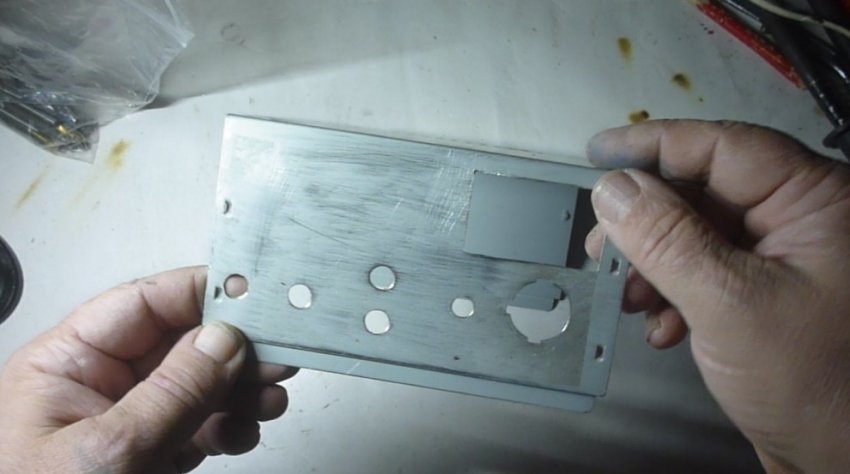

-На лицевой панели блока питания высверлить и отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с прибора.

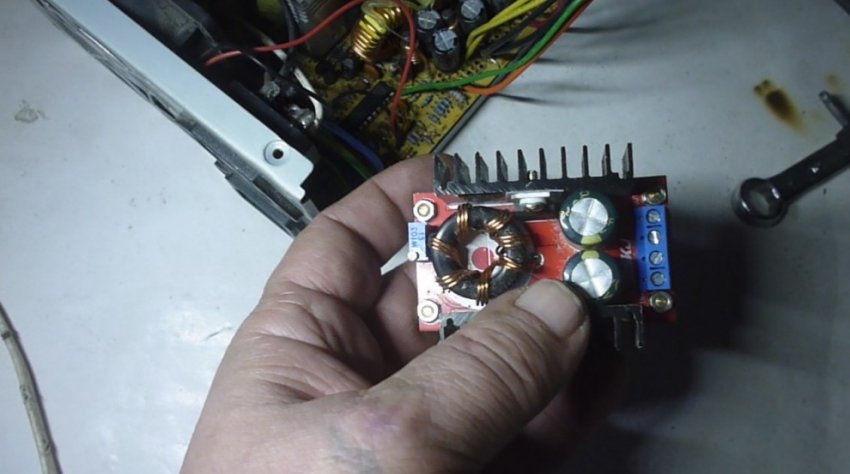

-Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор десять ком.

-Провести пайку проводов блока питания, подробно показано в видео ролике.

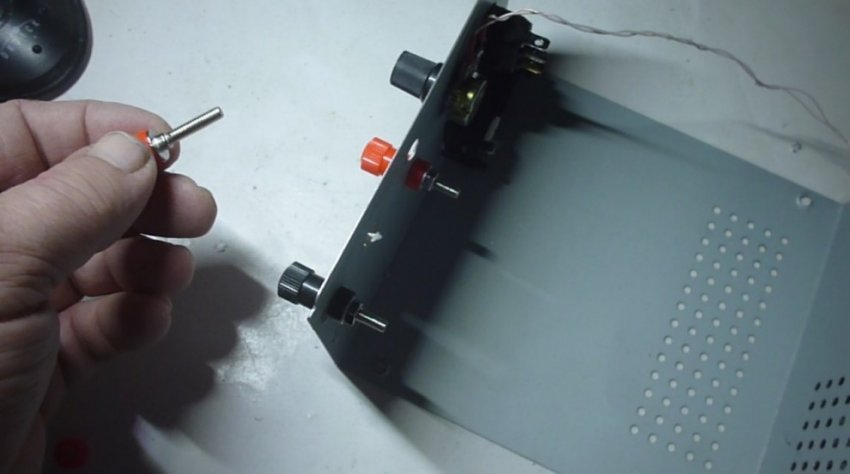

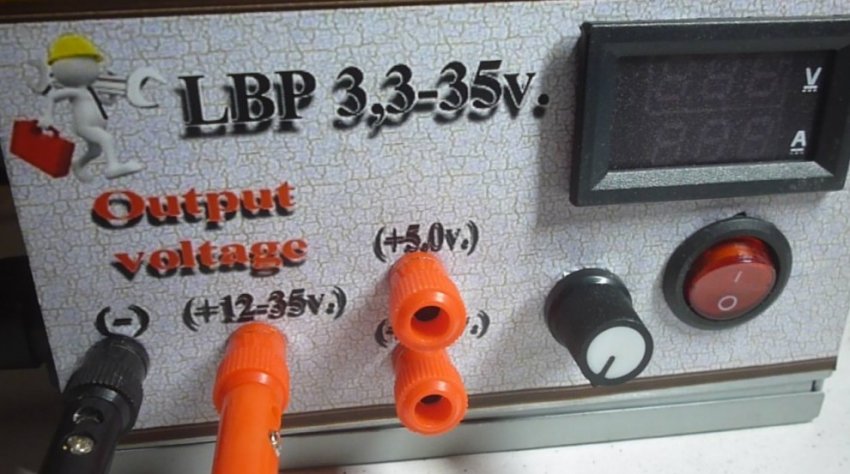

-На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения.

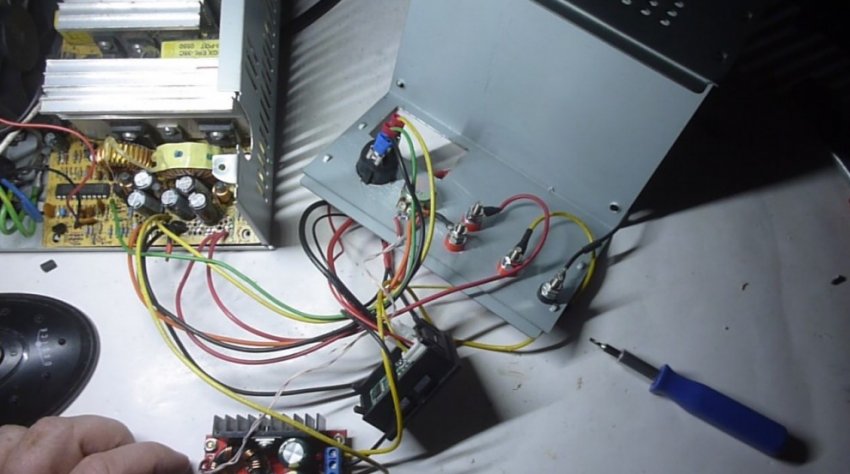

-Подключить подготовленные провода как указано в видео ролике.

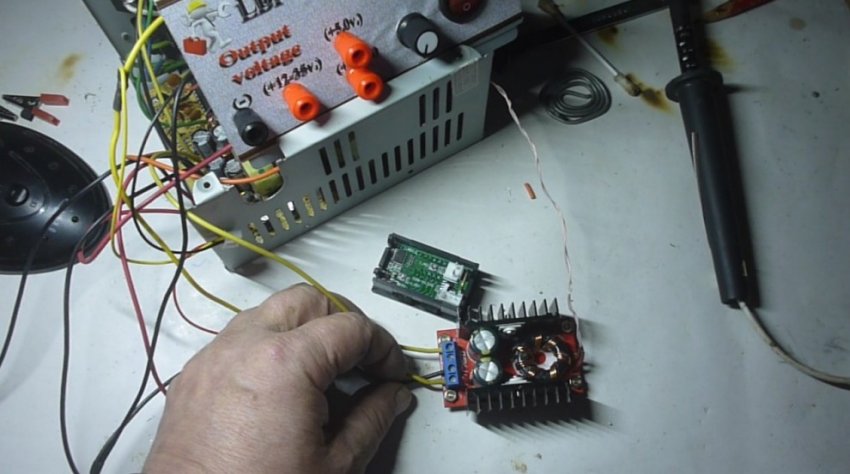

-Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в блоке питания.

-Собрать корпус блока питания.

-Подключить блок питания к сети 220 Вольт.

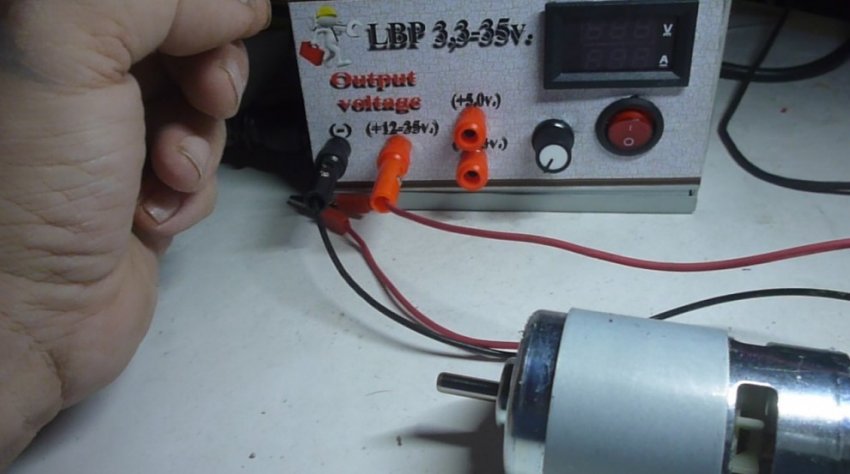

-Щелкнуть тумблером включения прибора и проверить работу под нагрузкой.


На сегодня это все друзья.
