GSM сигнализация о протечке, которая сама перекрывает воду, делаем за час своими руками.
Всем привет.
Первая модель сигнализации о протечке воды вызвало большой интерес.
По этому выкладываю на суд общественности вторую версию сигнализации которая:
1. Оповестит вас звуковым сигналом;
2. Сама сразу же перекроет воду;
3. Позвонит вам на телефон.
Также можно управлять кранами вручную.
И всё это без применения ардуино и микроконтроллеров!!!
Стоимость такого устройства на порядок дешевле промышленных устройств.
Купить придется только моторизированные клапаны.
Остальное можно найти в ящике любого мужчины, у которого есть паяльник.
Необходимые материалы для изготовления:
- 1-2 Клапана;
- Старый телефон;
- Один полевой транзистор;
- Резистор;
- Реле;
- Пьезоизлучатель с генератором;
- Две кнопки;
- Подходящий корпус;
- Четыре батарейки.

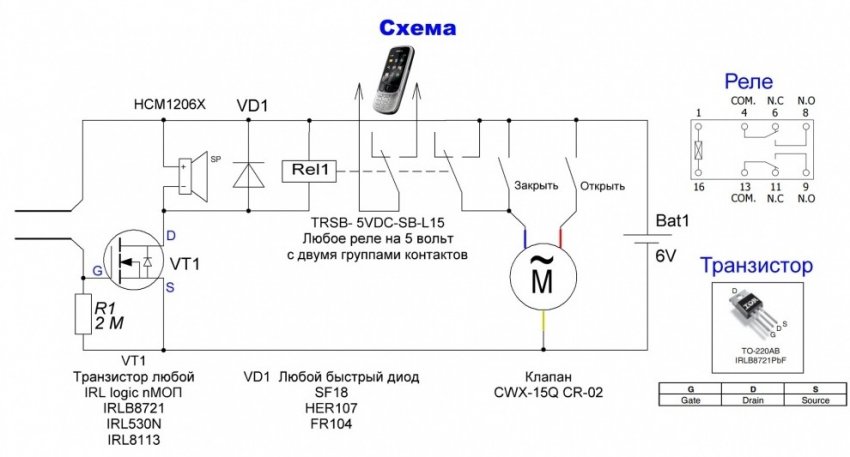

Схема

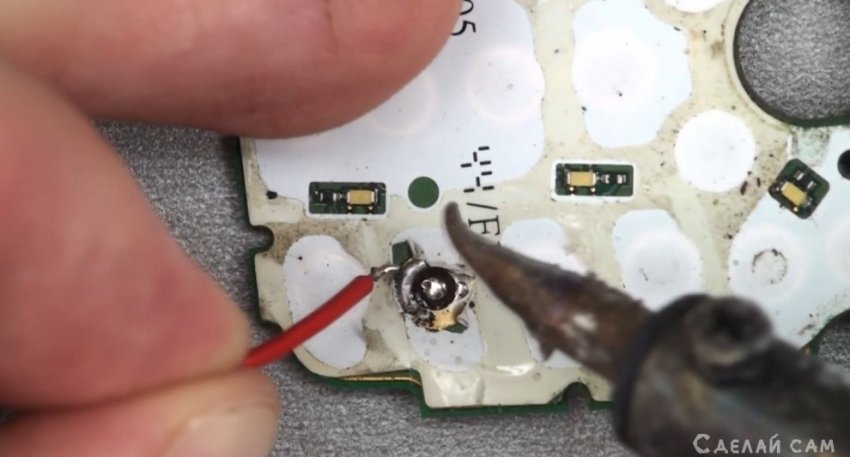

На телефоне нужно настроить быстрый дозвон на одну из кнопок клавиатуры.Подключить к контактам этой кнопки выводы.
Потом подсоединить эти выводы к реле.
Осталось расположить несколько параллельных датчиков в нескольких опасных местах квартиры.

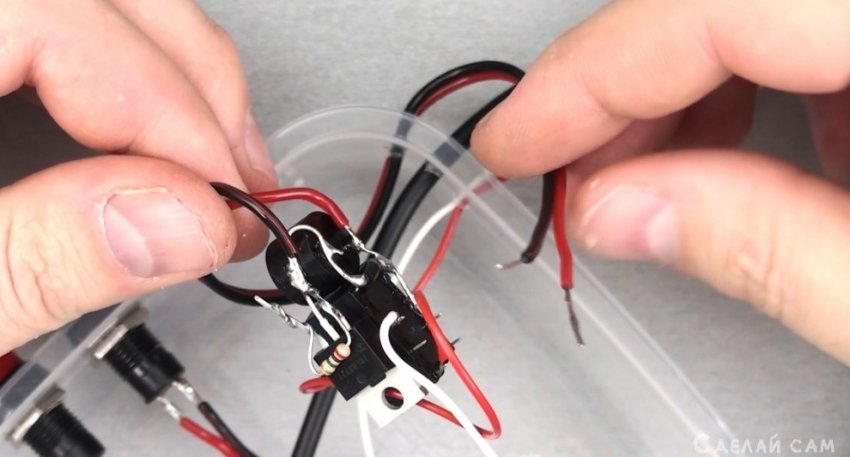

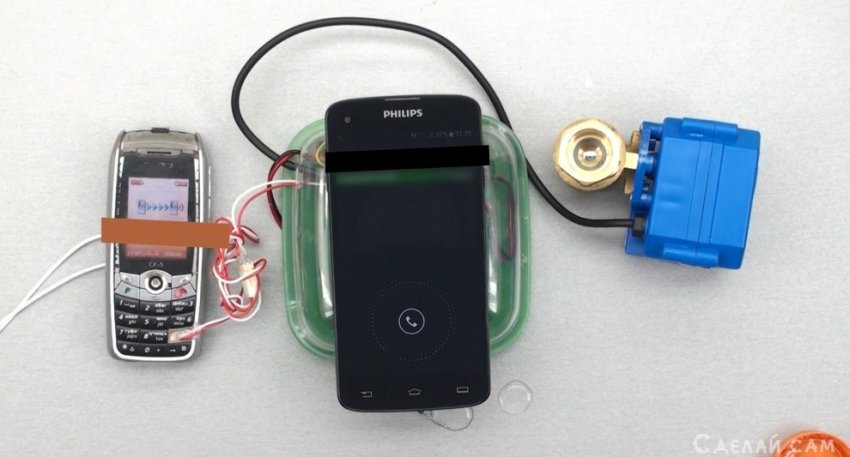

Подробную сборку и демонстрацию работы вы можете посмотреть на видео.
Всем удачи.
