Как переделать обычный клеевой пистолет в аккумуляторный - «Сделай сам»

Для быстрого склеивания различных материалов применяется клеевой пистолет. Термоклей застывает буквально на глазах, и при этом дает достаточно прочное соединение. Проблема только в том, что прибор работает...
Как переделать обычный клеевой пистолет в аккумуляторный - «Сделай сам»


Для быстрого склеивания различных материалов применяется клеевой пистолет. Термоклей застывает буквально на глазах, и при этом дает достаточно прочное соединение. Проблема только в том, что прибор работает от сети. Если же вам периодически требуется пользоваться термопистолетом в местах, где нет розетки, тогда можно переоборудоваться устройство на 12В.

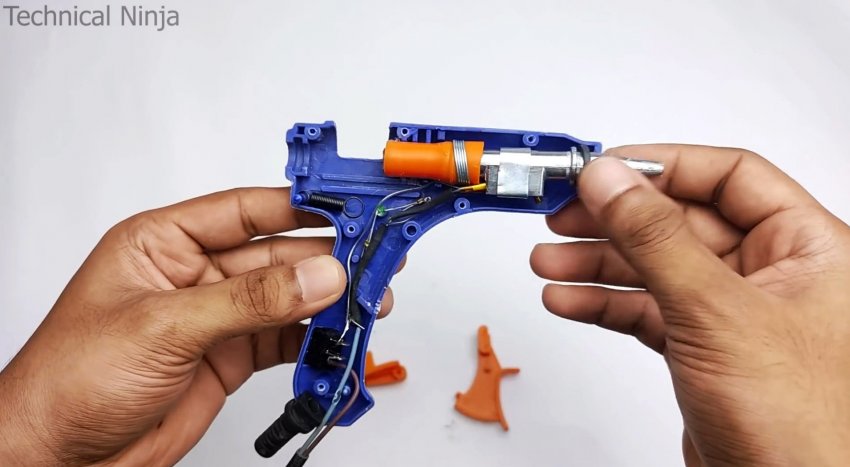

Необходимо разобрать корпус клеевого пистолета. Из него извлекается тепловая камера.




Далее следует демонтировать от нее штатный нагревательный элемент. Вместо него, нужно установить самодельный, низковольтный.

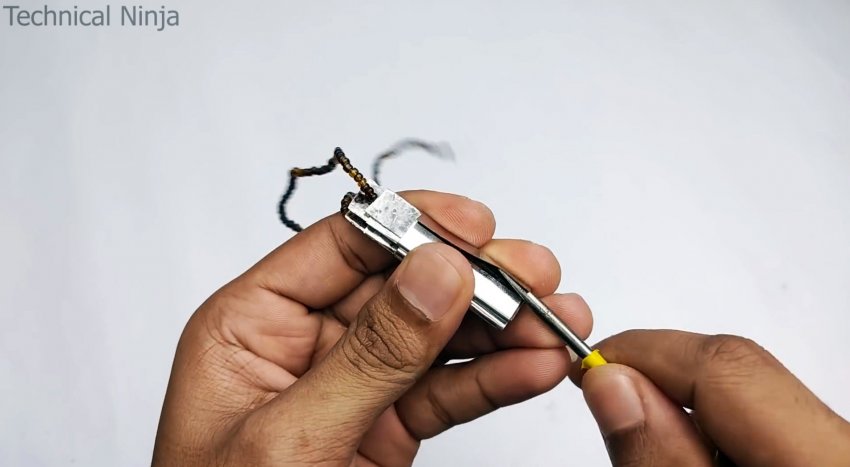

Для этого берется плоский нагревательный элемент для паяльника. Его следует размотать, и распустить спираль.

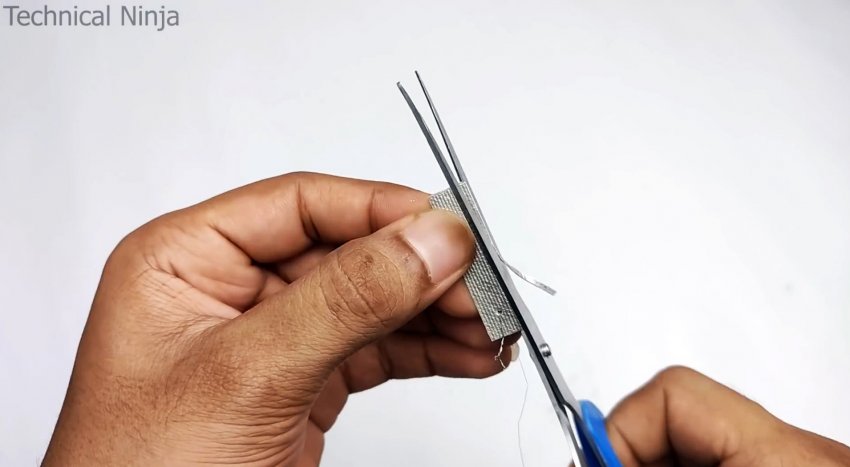

Высвобожденный сердечник подрезается, чтобы он встал по ширине вместо удаленного нагревателя.

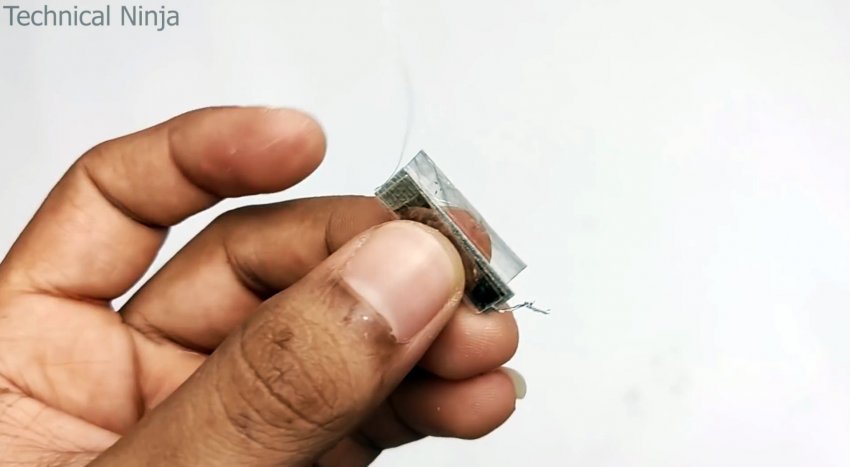

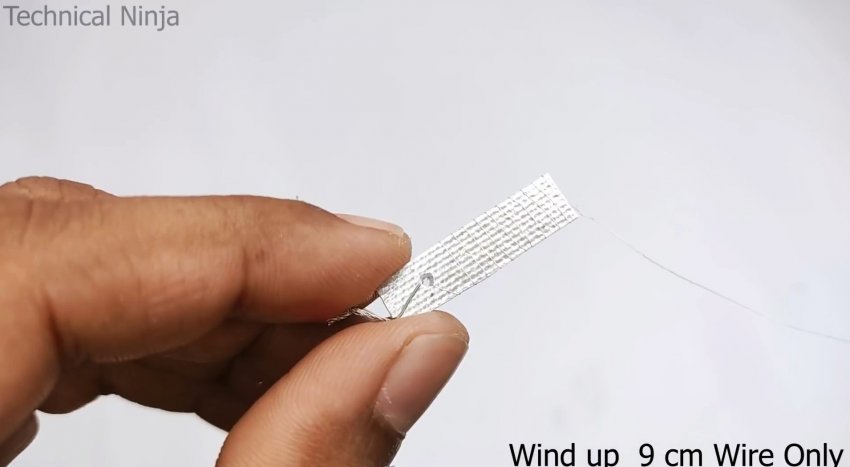

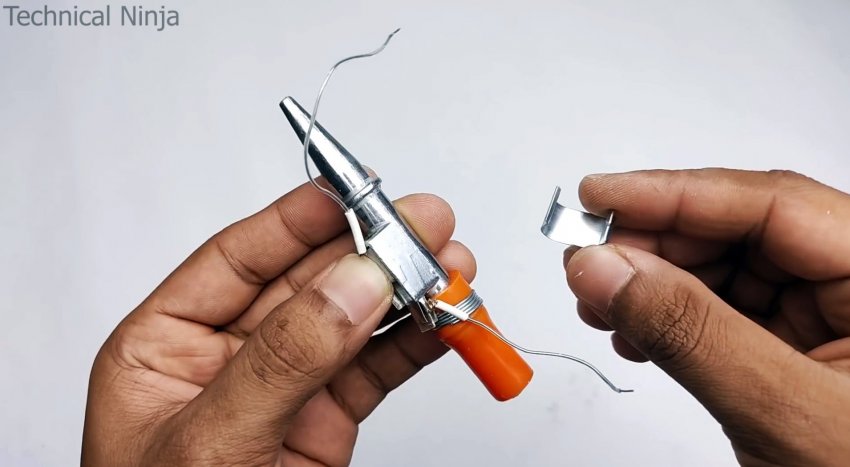

Затем на него наматывается 9 см спирали, не больше. Лишняя проволока укорачивается, и элемент собирается обратно.

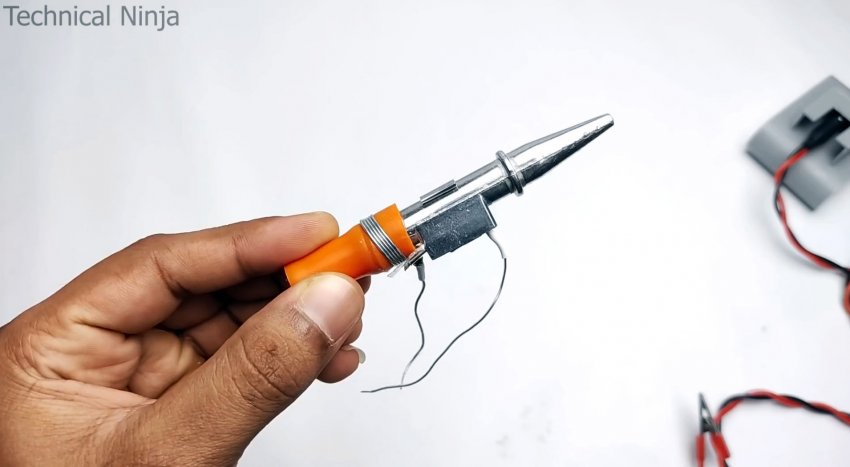

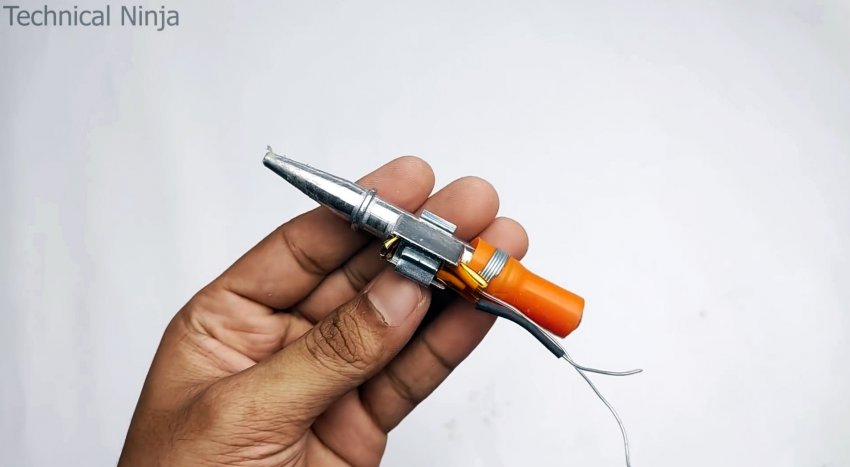

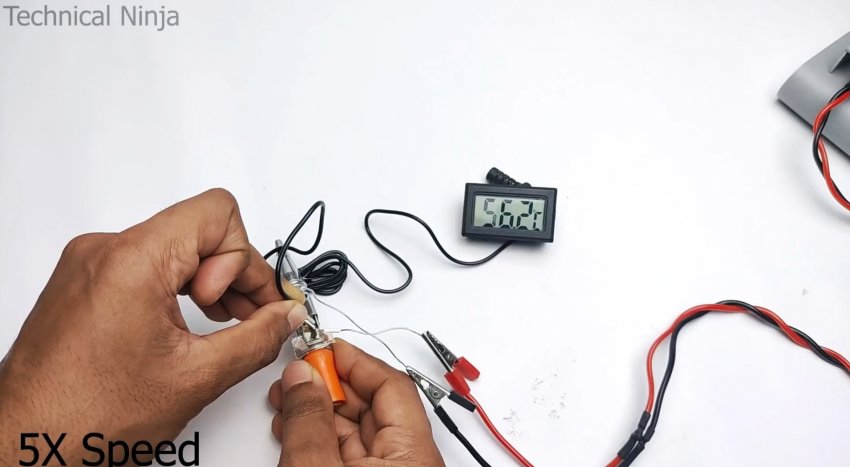

Новый доработанный нагреватель устанавливается на камеру, и фиксируется штатной скобой. Сразу же стоит подключить к спирали 12В, чтобы убедиться, что все работает как следует.

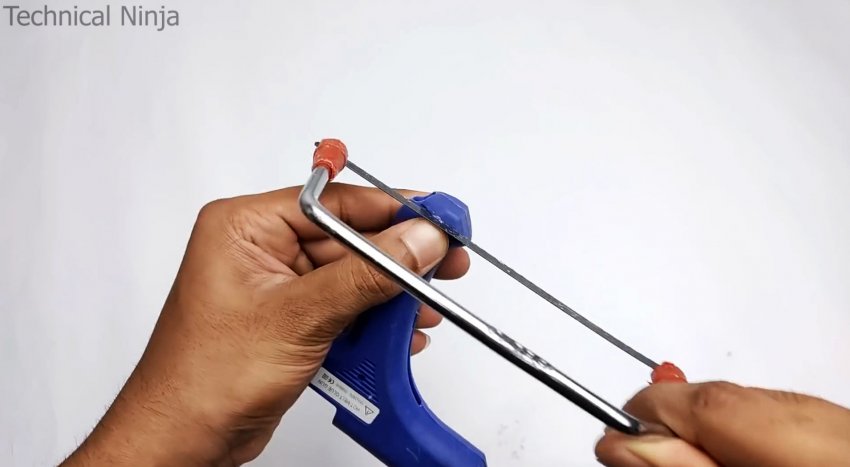

Пластиковый корпус пистолета защелкивается. После этого нужно спилить край рукояти, для дальнейшего подключения аккумулятора.

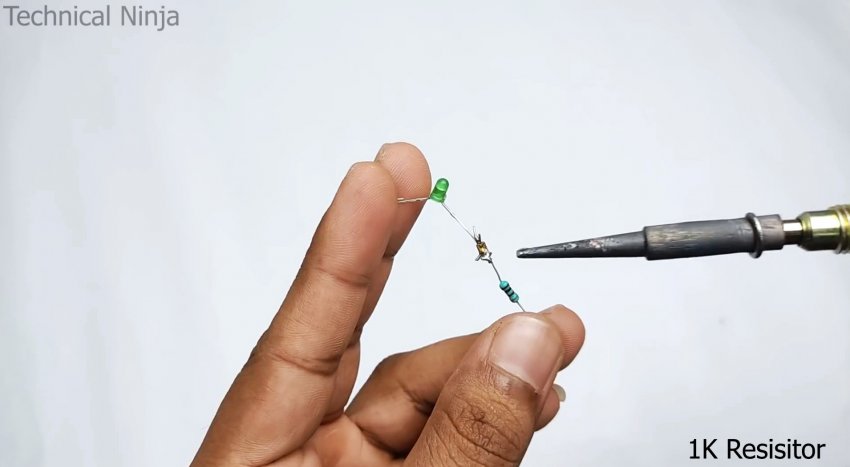

После этого в корпус помещается обратно нагревательная камера. К штатному светодиодному индикатору необходимо подпаять резистор на 1 кОм.

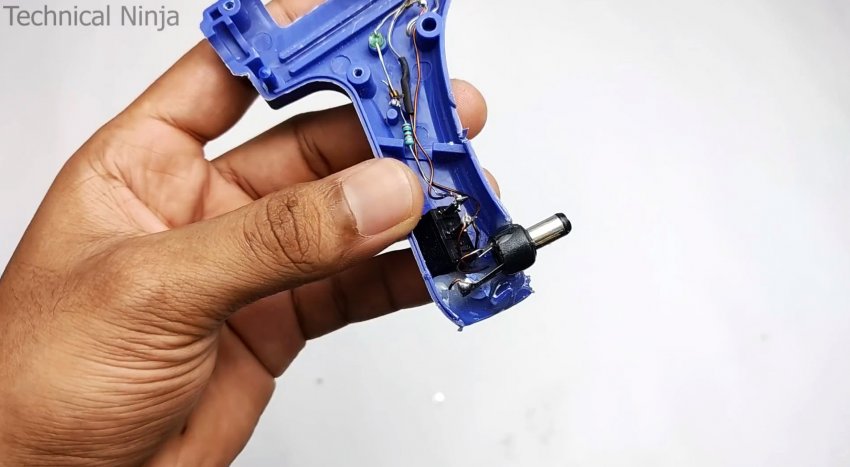

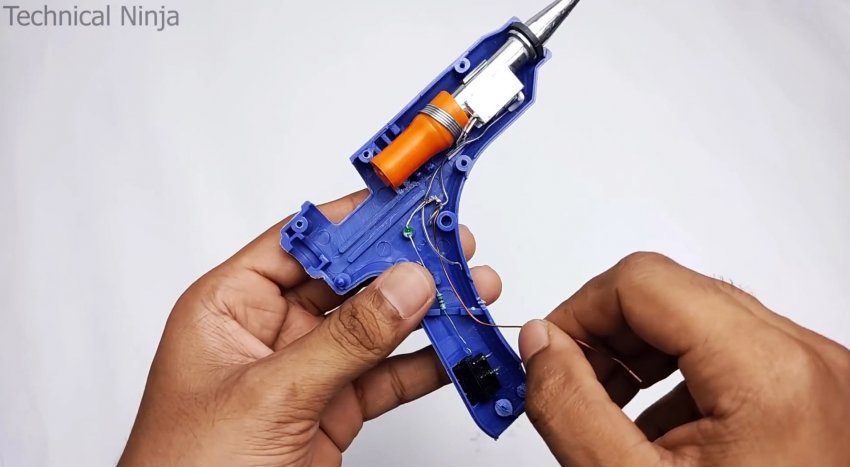

Так как штатные провода нагревателя короткие, их нужно удлинить. Один провод прокладывается до выключателя, второй же выводится вниз рукояти. Индикатор с резистором потребуется впаять между контактом выключателя и вторым прямым проводом.

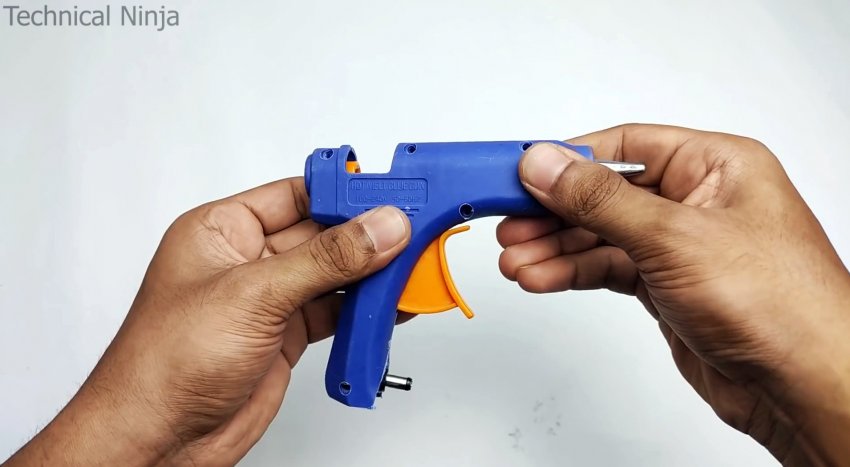

Провода нужно припаять к штекеру питания, и вклеить последний внизу рукояти, чтобы тот выходил вперед. Для этого используется эпоксидный клей. После пистолет собирается.

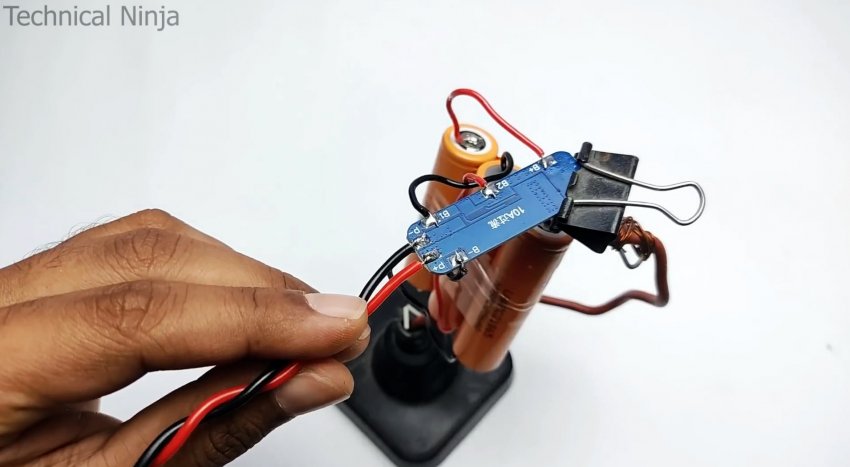

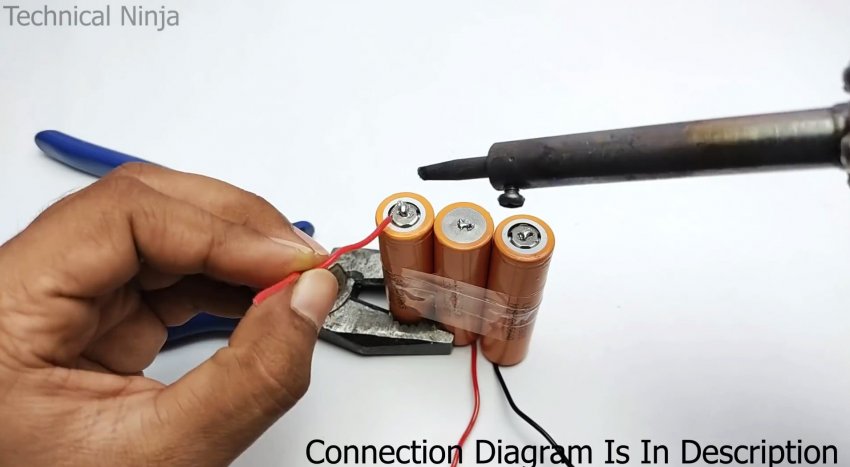

Далее следует заняться съемным аккумулятором для клеевого пистолета. Для этого последовательно соединяем 3 батареи типа 18650, чтобы получить 12В. Обратный блок припаивается к модулю BMS 12В, 10 А. Сразу же нужно подпаять провода для подключения разъема.

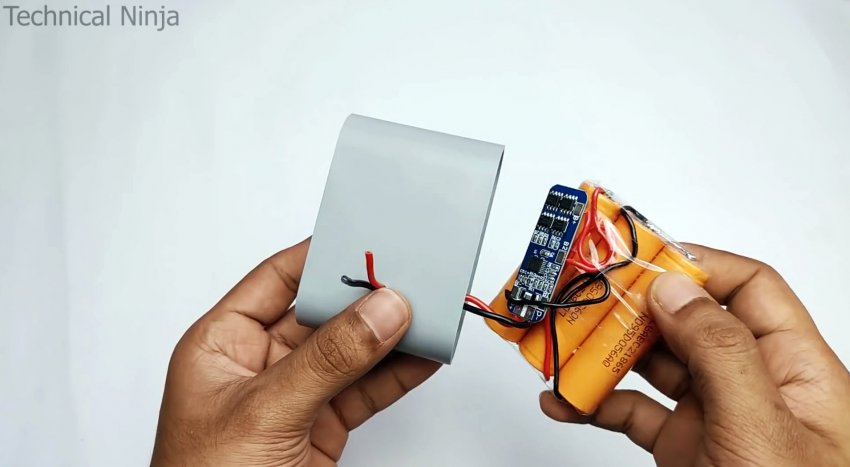

Теперь необходимо сделать корпус батареи. Для этого разогревается отрезок пластиковой трубы, и растягивается до застывания пластика. В итоге в полученный вытянутый корпус помещается модуль с батареей, подробнее можно прочитать тут - https://sdelaysam-svoimirukami.ru/7988-kak-sdelat-karmannyj-generator-dlja-zarjadki-telefona-kotoryj-vsegda-gotov-k-rabote.html


Провода питания необходимо вывести в отверстие.

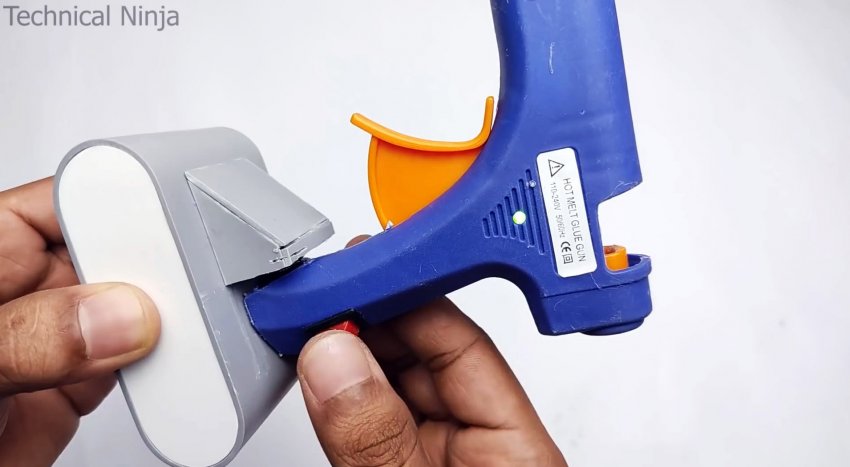

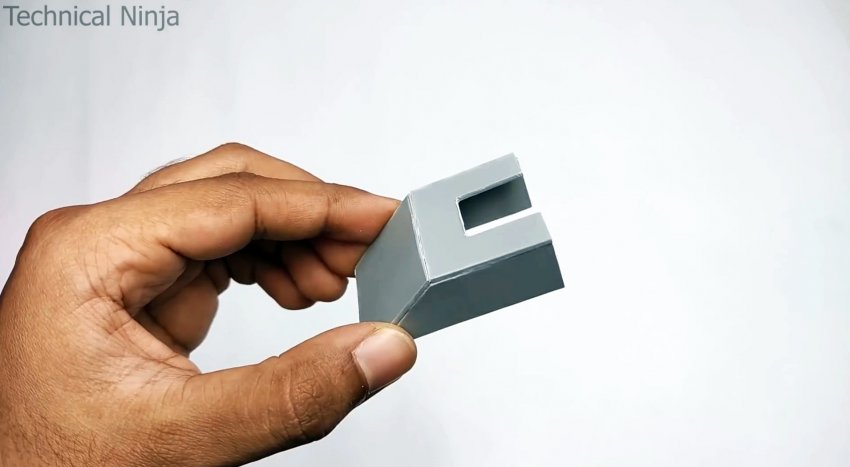

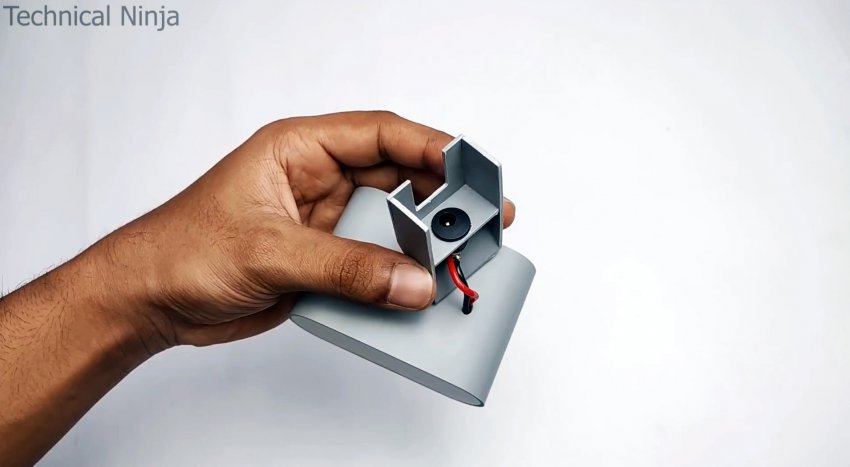

К проводам припаивается разъем, вклеенный в пластиковую пластинку. После этого нужно склеить крепление, с помощью которого можно зафиксировать разъем. В итоге аккумулятор должен легко защелкиваться на штекере внизу рукояти пистолета.

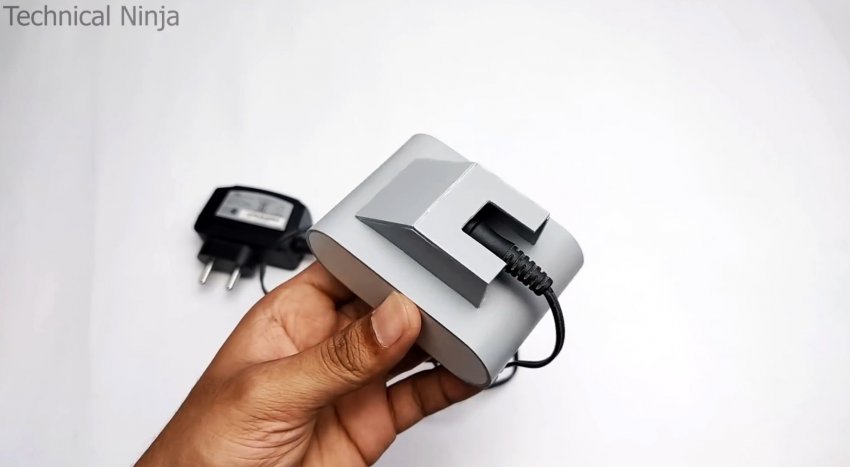

Таким образом, получаем компактную батарею, которую можно заряжать обычным блоком на 12В, подобно мобильнику. BMS модуль будет контролировать заряд, так что присматривать за аккумулятором не потребуется. После зарядки он устанавливается на пистолет.

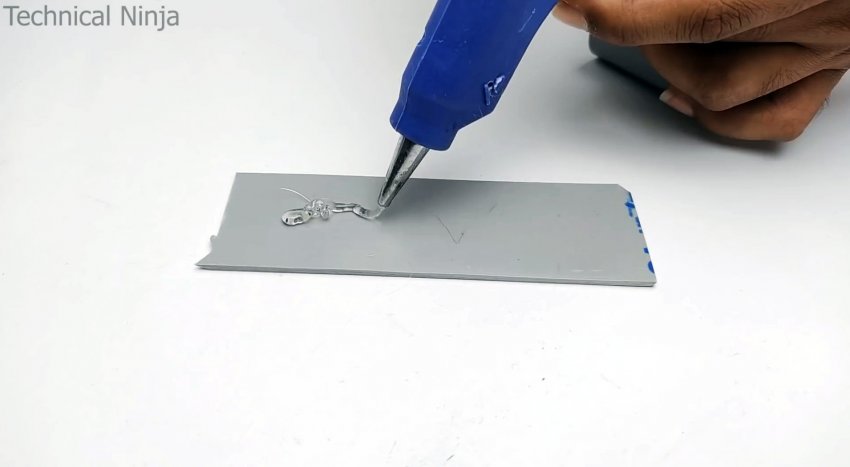

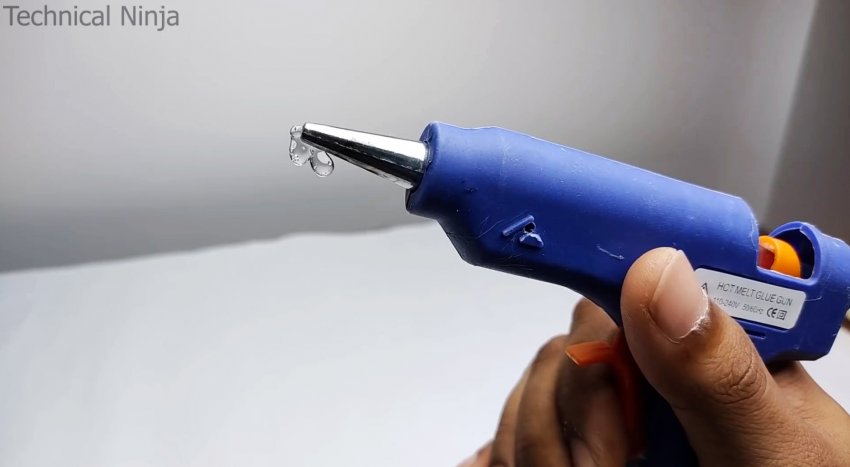

Термоклеевой пистолет данной конфигурации способен расплавлять стержни за 20 сек с момента включения.




При использовании новых аккумуляторов для сборки батареи, запас его автономной работы на одном заряде составляет около 1 часа.
