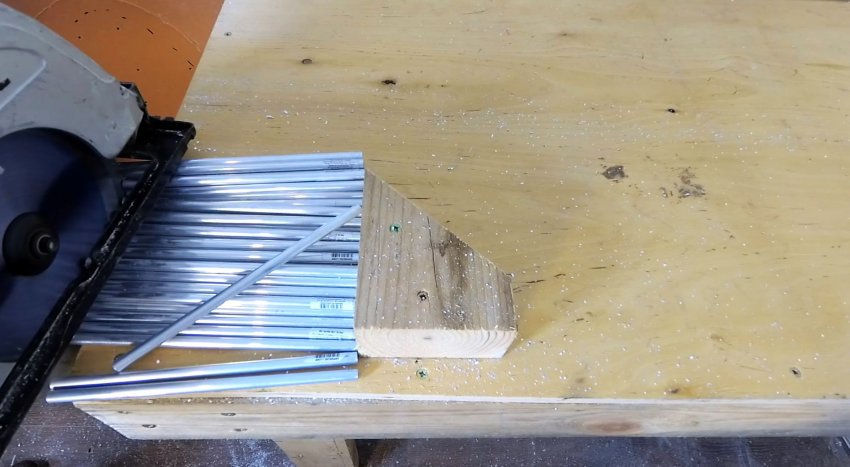

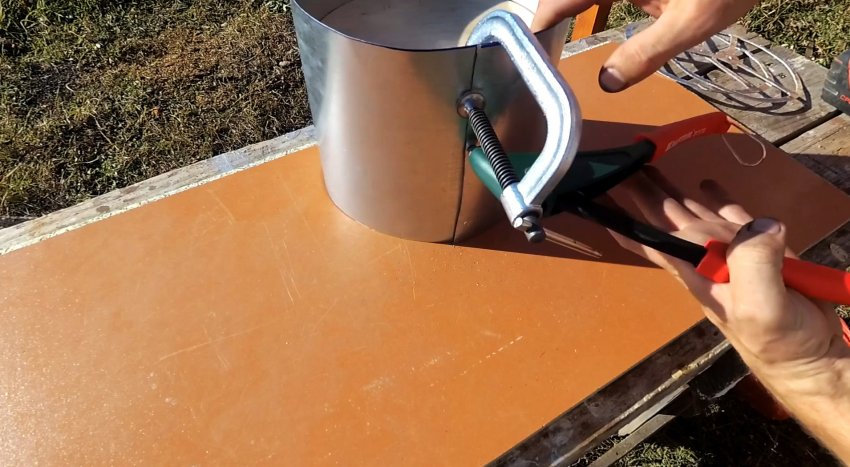

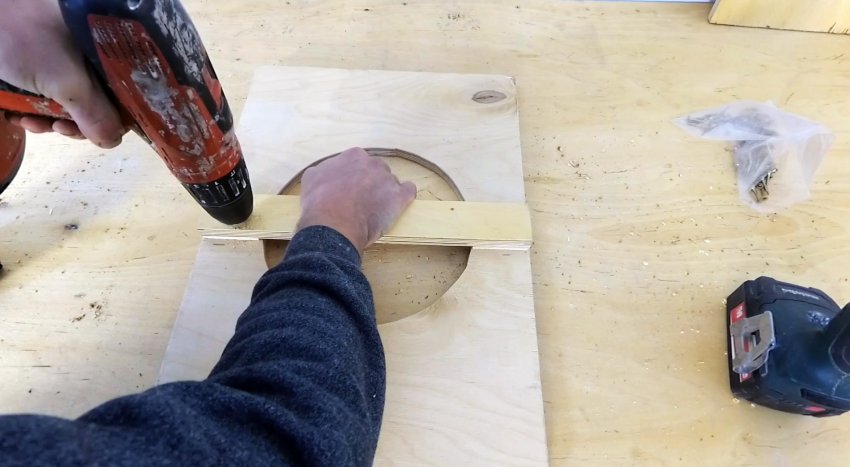

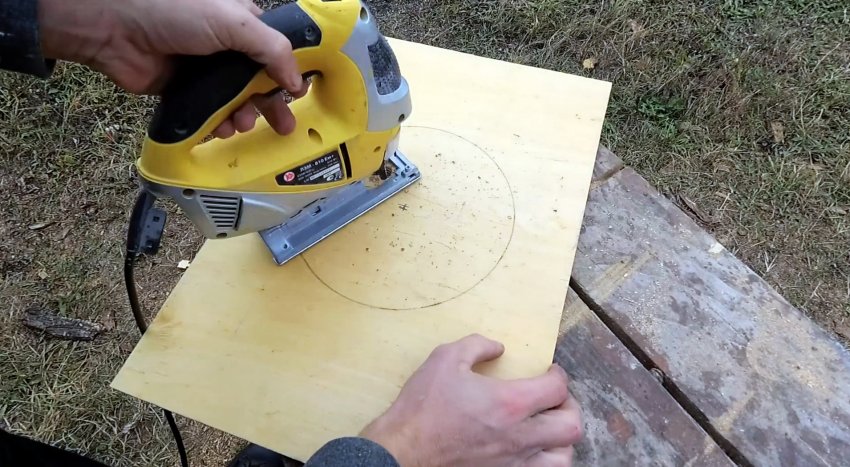

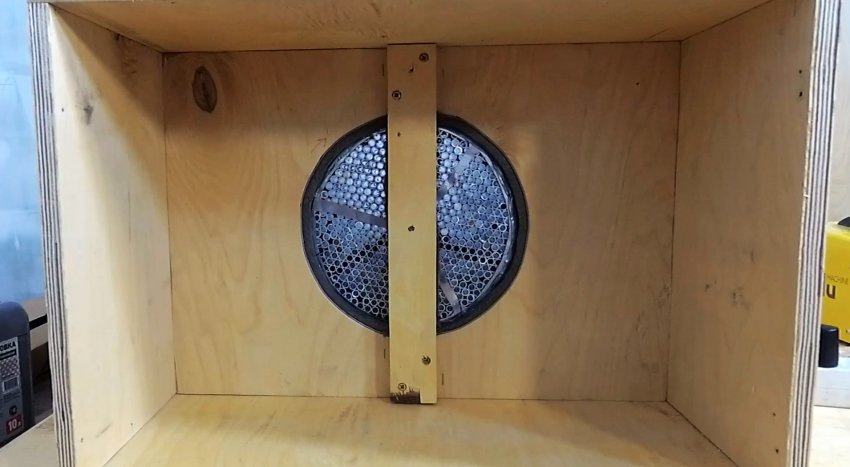

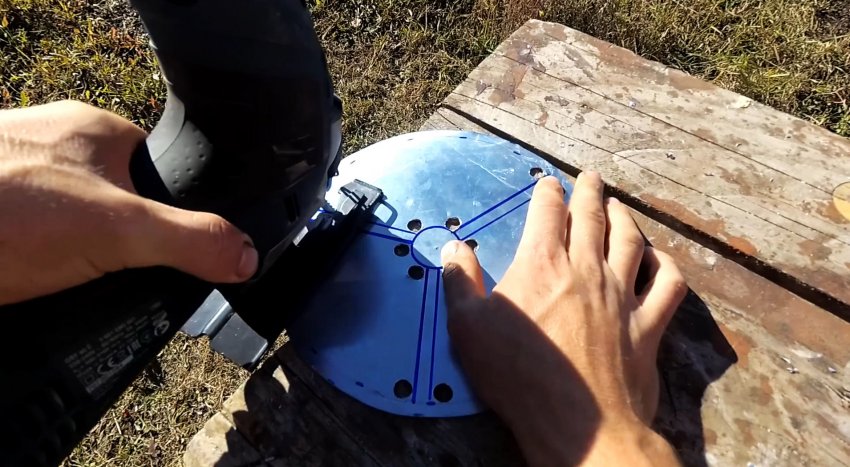

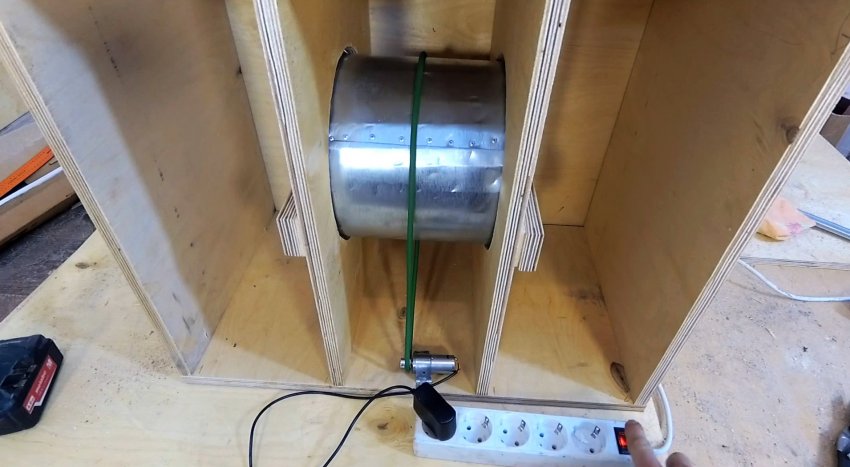

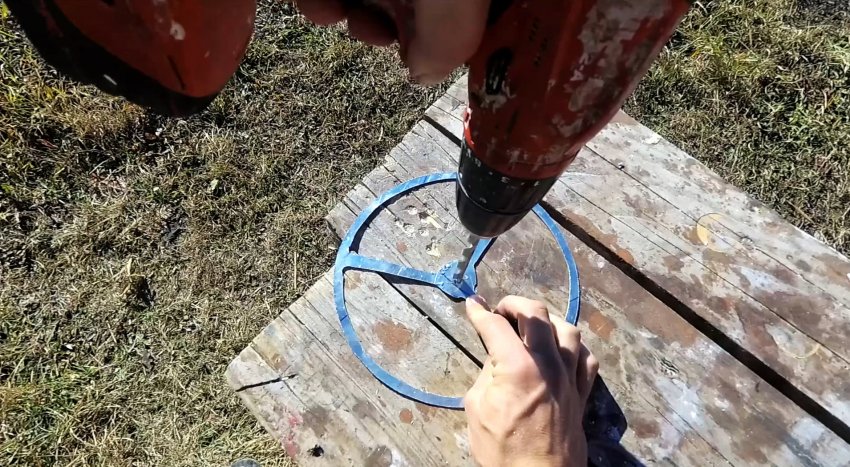

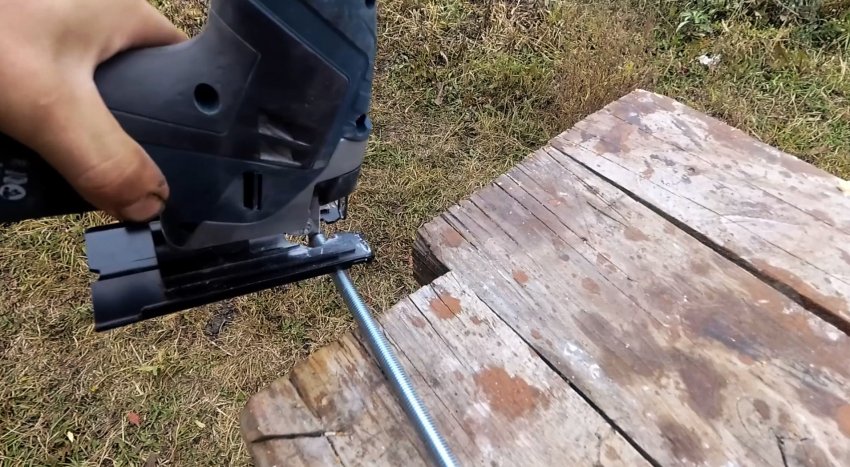

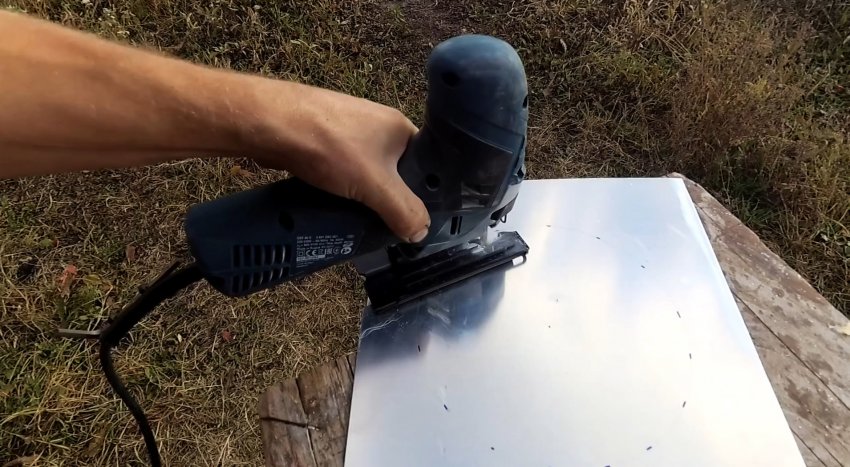

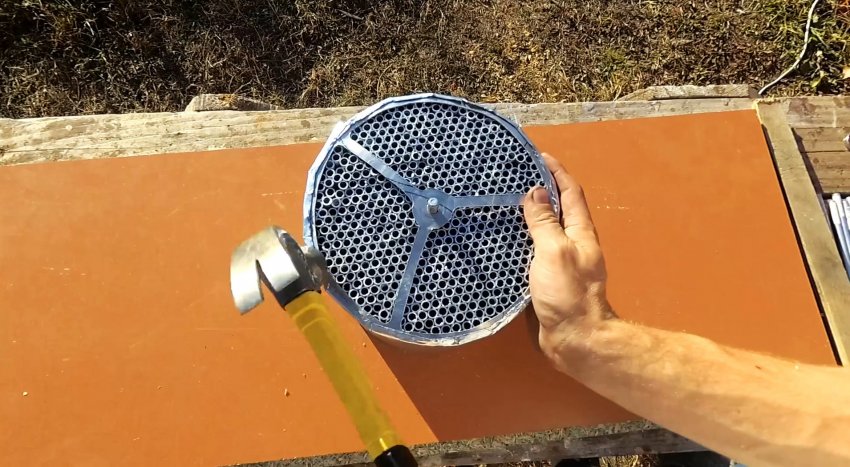

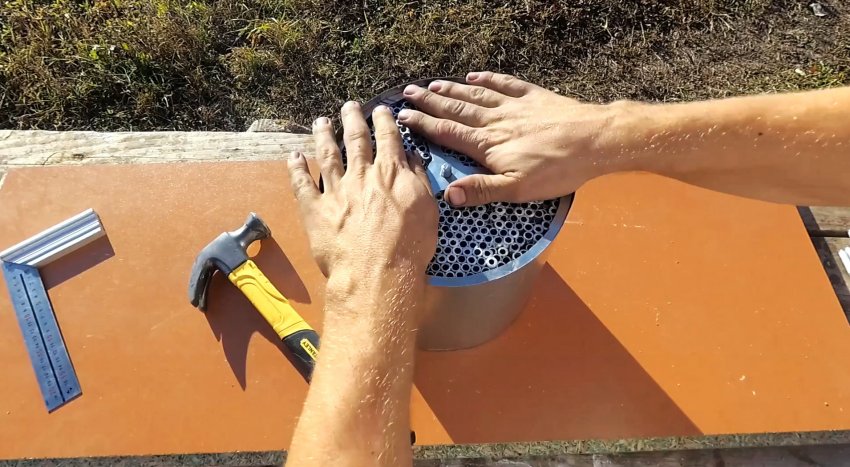

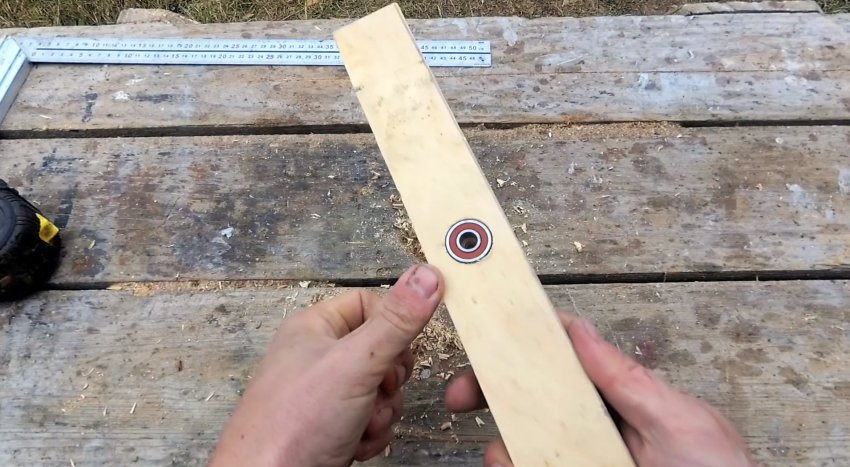

Затем нужно изготовить ось вращения рекуператора. Для этого необходимо подготовить резьбовую шпильку, которая будет превосходить по длине заготовленные трубки на 30-40 мм. Под диаметр будущего ротора рекуператора из жести вырезается диск. Необходимо отметить на нем центр, и вырезать внутреннюю поверхность, оставив 3 спицы. Далее нужно сделать цилиндрический корпус ротора. Для этого выпиливаются из дерева или фанера 2 диска аналогичного размера, что и предыдущая деталь. Используя их как шаблон, нужно свернуть из жести цилиндр, и соединить его заклепками. Корпус должен получить на 10 мм длиннее, чем заготовленные рубки. В цилиндр плотно помещаются трубки. В центре должна расположиться ось. Затем устанавливается жестяной круг, и торец цилиндра рассекается ножницами. После этого нужно подогнуть стенки корпуса, чтобы зафиксировать фланец. Для установки ротора, нужно сделать 2 крепления из фанеры или доски. В них просверливается по отверстию, в которые запрессовывается по подшипнику с внутренним диаметром, соответствующим оси из шпильки. Они будут прикручиваться к стене, и ротор таким образом сможет вращаться. Далее нужно обеспечить вращение ротора. Для этого устанавливается электродвигатель. Между ним и ротором натягивается приводной ремень. Такой привод можно спрятать в стене, либо же вынести за ее пределы. В последнем случае связка будет выполняться уже не с самим ротором, а выступающей осью. Сквозь часть трубок будет происходить отток воздуха, а через вторую половину приток. За счет вращения это выполняется через одни и те же трубки поочередно. Сначала выйдет теплый воздух, который прогреет металл, затем поступит холодный, и заберет это тепло. Эффективность данного устройства можно видеть на термограмме. Половина трубок явно теплее, но при совершении оборота они охлаждаются, а ранее холодные нагреваются. Смотрите видео Как сделать простую вентиляцию с рекуперацией в доме или гараже для снижение расходов на отопление - https://sdelaysam-svoimirukami.ru/8151-kak-sdelat-prostuju-ventiljaciju-s-rekuperaciej-v-dome-ili-garazhe-dlja-snizhenie-rashodov-na-otoplenie.html
