USB микроскоп для пайки из веб-камеры и старого объектива фотоаппарата - «Сделай сам»

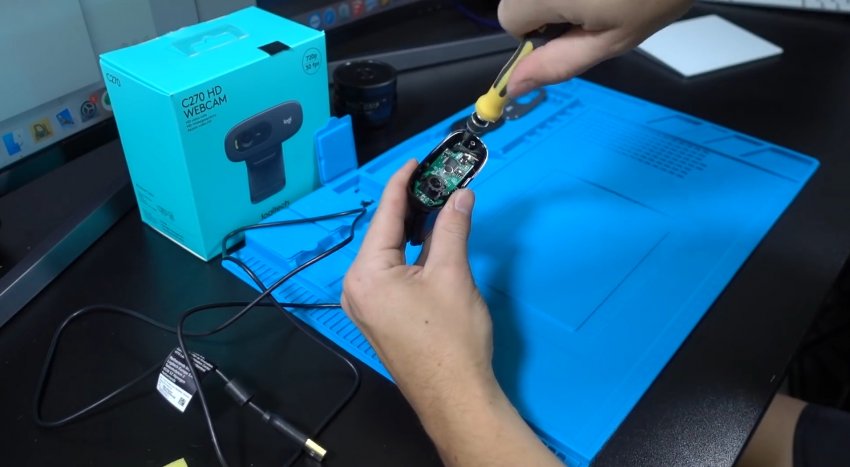

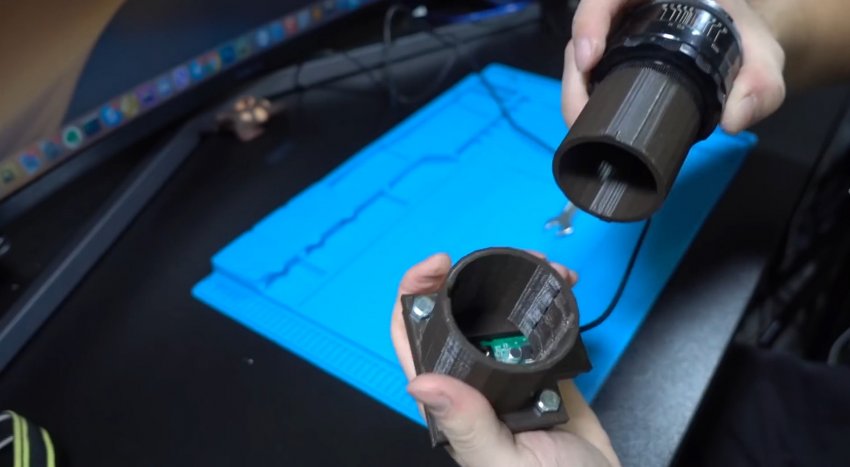

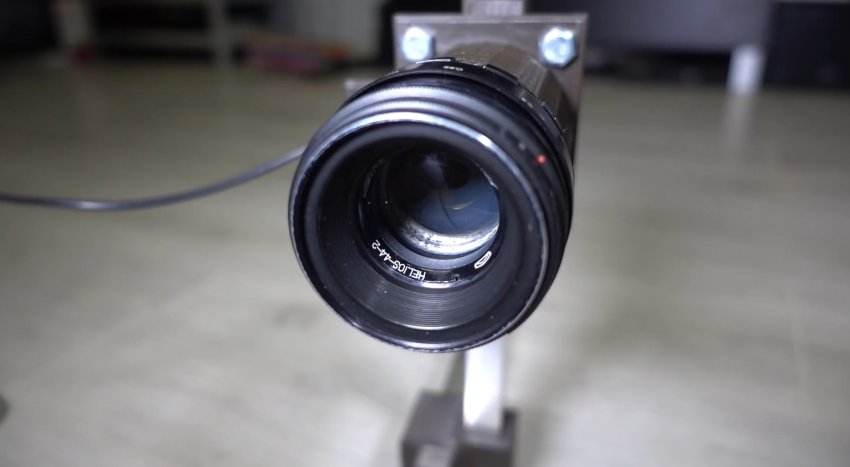

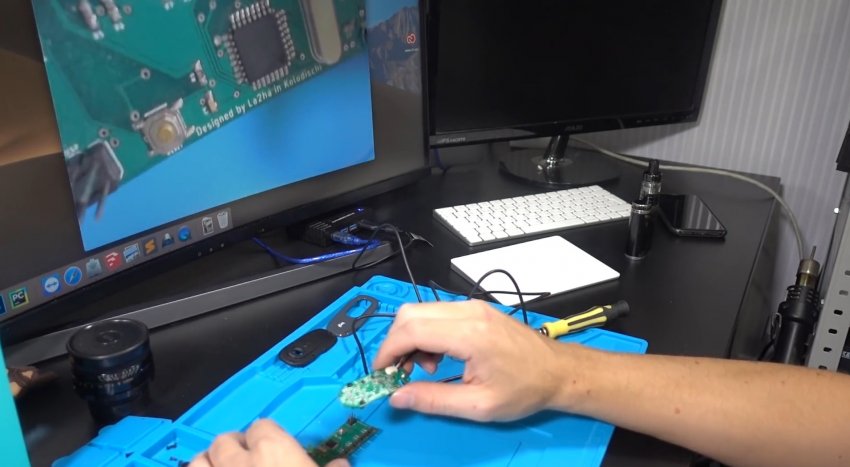

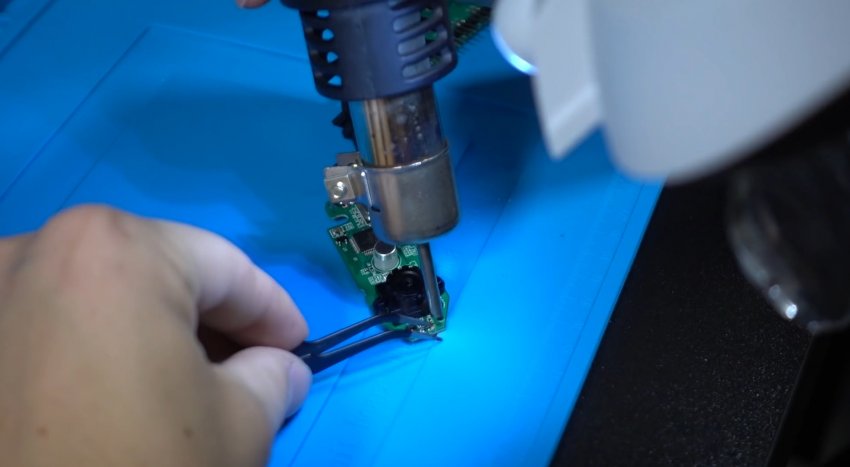

Сразу же убираем микрофон, если тот отсоединяется. Кабель идет на плату сквозь заднюю крышку корпуса. Его следует отсоединить, а затем припаять заново, либо же просто разломать корпус, что быстрее. На плате камеры возле объектива имеет светодиод. В случае с микроскопом он будет мешать. Его нужно выпаять. Затем обязательно проверьте работоспособность камеры, так как случайно можно отпаять лишнее. Теперь откручиваем у камеры ее штатный объектив. Вместо него нужно поставить большой от фотоаппарата. Но для этого, понадобиться определить – на каком расстоянии устанавливать его от матрицы. Это делается практическими испытаниями при максимально закрытой диафрагме. Объектив устанавливается на длинную трубку над матрицей. Затем камера включается. При испытании нужно записывать 2 параметра: расстояние между камерой и объективом, при котором картинка получается четкой, и между объективом и рассматриваемым предметом. Делая замеры, и постепенно укорачивая трубку, нужно добиться такого баланса, чтобы связка камера и объектив могли фокусироваться на объекте с оптимальным увеличением. И при этом предмет был достаточно удален, чтобы к нему можно было добираться паяльником во время работы. Определившись с расстояниями, нужно заняться корпусом микроскопа. Удобней всего распечатать его на 3D принтере. Для этого делается крепление для платы камеры с монтажными отверстиями. Также распечатывается деталь в виде диффузора. Она должна стыковаться с первым креплением. В ней делаются направляющие для регулировки. Третья часть представляет собой трубку, которая накручивается на резьбу объектива. Она должна плотно входить в диффузор. На ней делаются 2 выступа, которые будут скользить по направляющей ответной части. Таким образом, можно будет фиксировать объектив на ранее измеренном расстоянии, а также при необходимости делать регулировку в ту или иную сторону. Это позволит приближать картинку еще ближе, или отделать ее. При отсутствии 3D принтера, подобная конструкция делается из пластиковых труб, пластин и клея. Далее плата помещается в корпус, и собирается с объективом. Из алюминиевой профильной трубы изготавливается стойка микроскопа. Крепления для соединения, а также регулировочный кронштейн, можно аналогично распечатать на 3D принтере. Ножки стойки лучше сделать таким образом, чтобы между них помещался ваш коврик для пайки. Теперь достаточно подвесить микроскоп, и вставить кабель в USB порт компьютера, чтобы видеть на экране увеличенное изображение области пайки. Смотрите видео Как подключить камеру из старого ноутбука к USB - https://sdelaysam-svoimirukami.ru/7206-kak-podkljuchit-kameru-iz-starogo-noutbuka-k-usb.html
