Всем привет! Сегодня я покажу, как сделать простую антенну для телефона из подручных материалов. Такая антенна поможет улучшить сигнал в местах с плохим покрытием — например, за городом, в горах или на трассе.
Пошаговая инструкция:

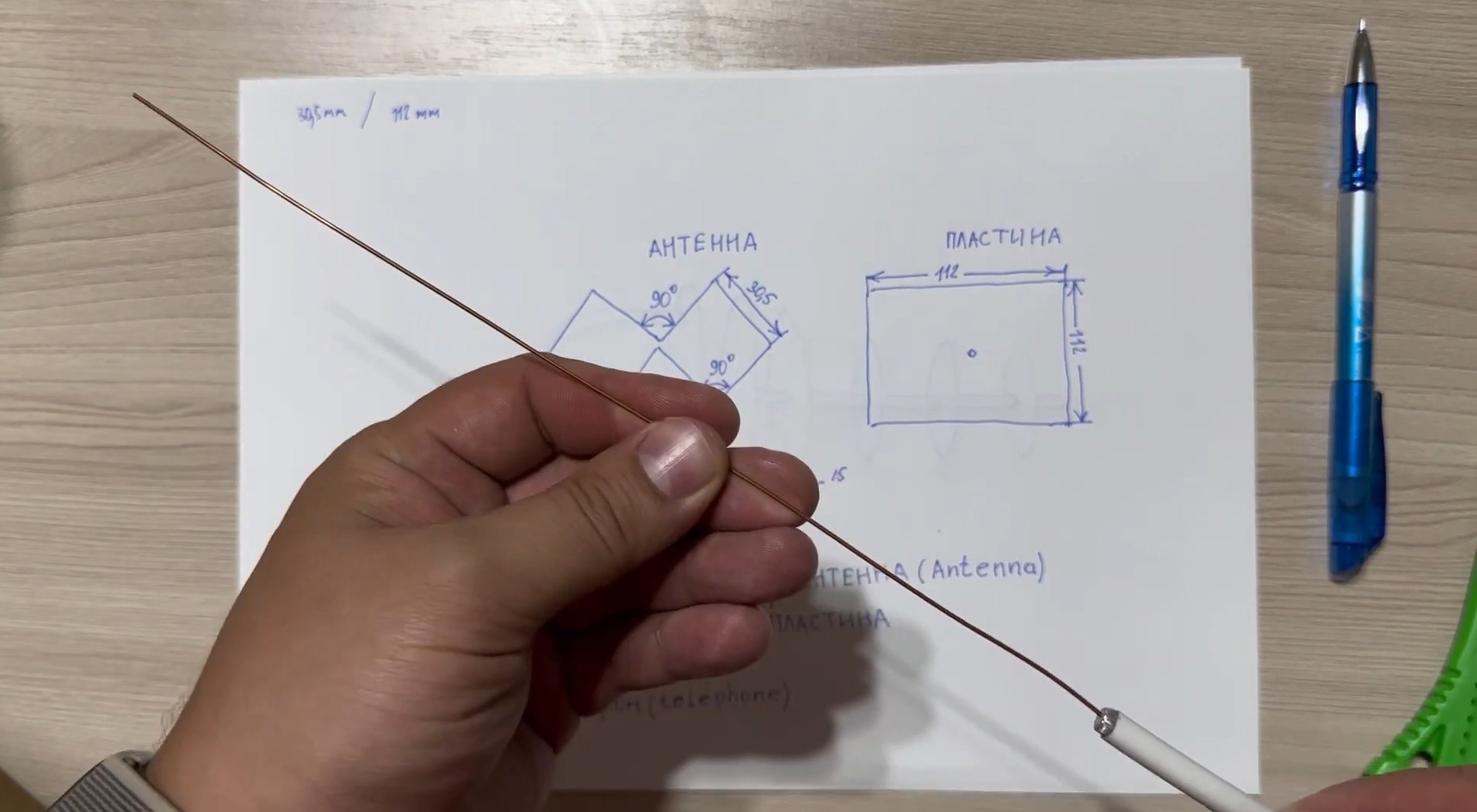

Отмерьте кабель. Отрежьте кусок длиной 244 мм (24,4 см) — это общая длина для двух квадратов плюс запас на соединение. Зачистите кабель. Аккуратно снимите внешнюю изоляцию и экран на участке длиной 244 мм, оставив центральную жилу нетронутой. Будьте осторожны, чтобы не повредить жилу.

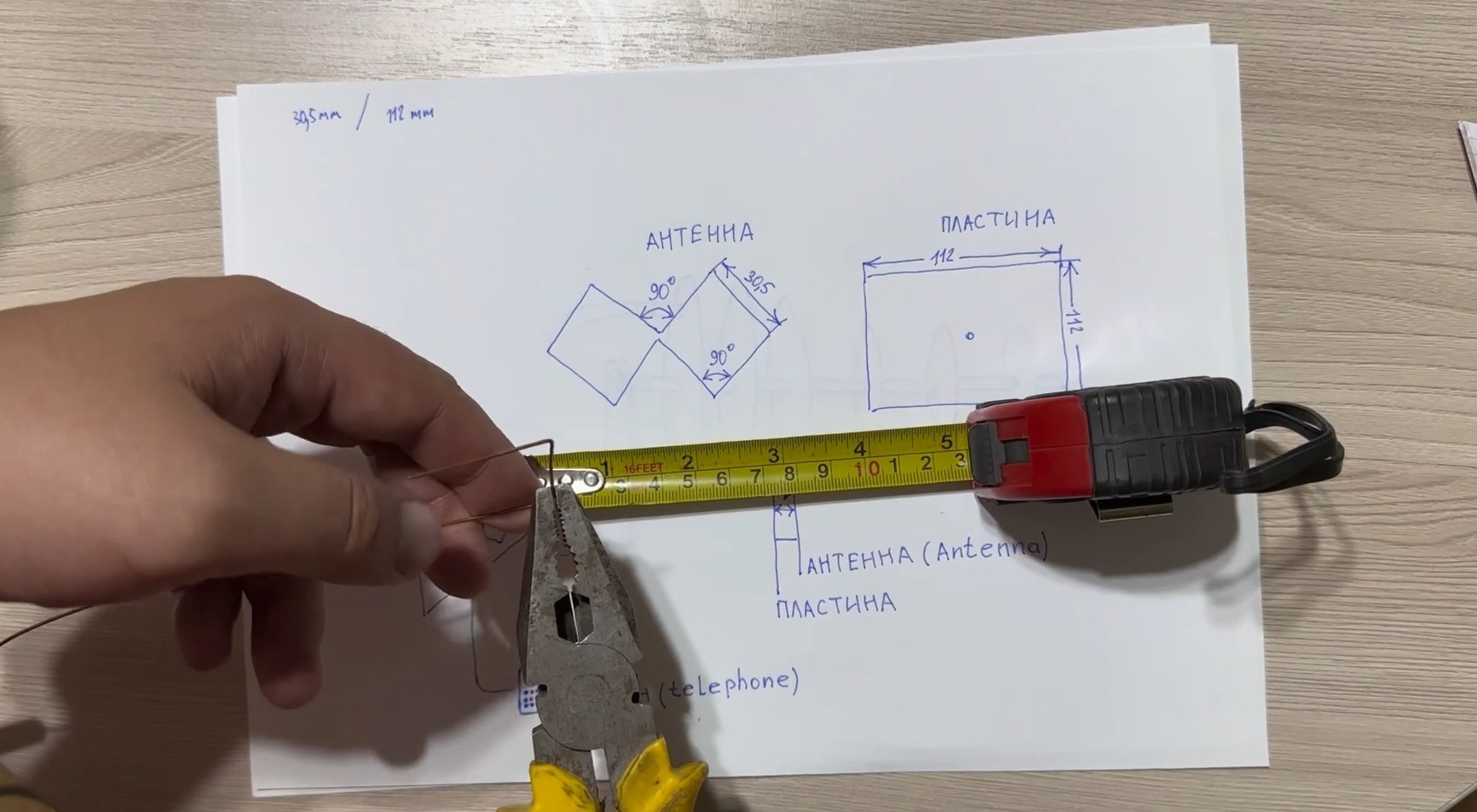

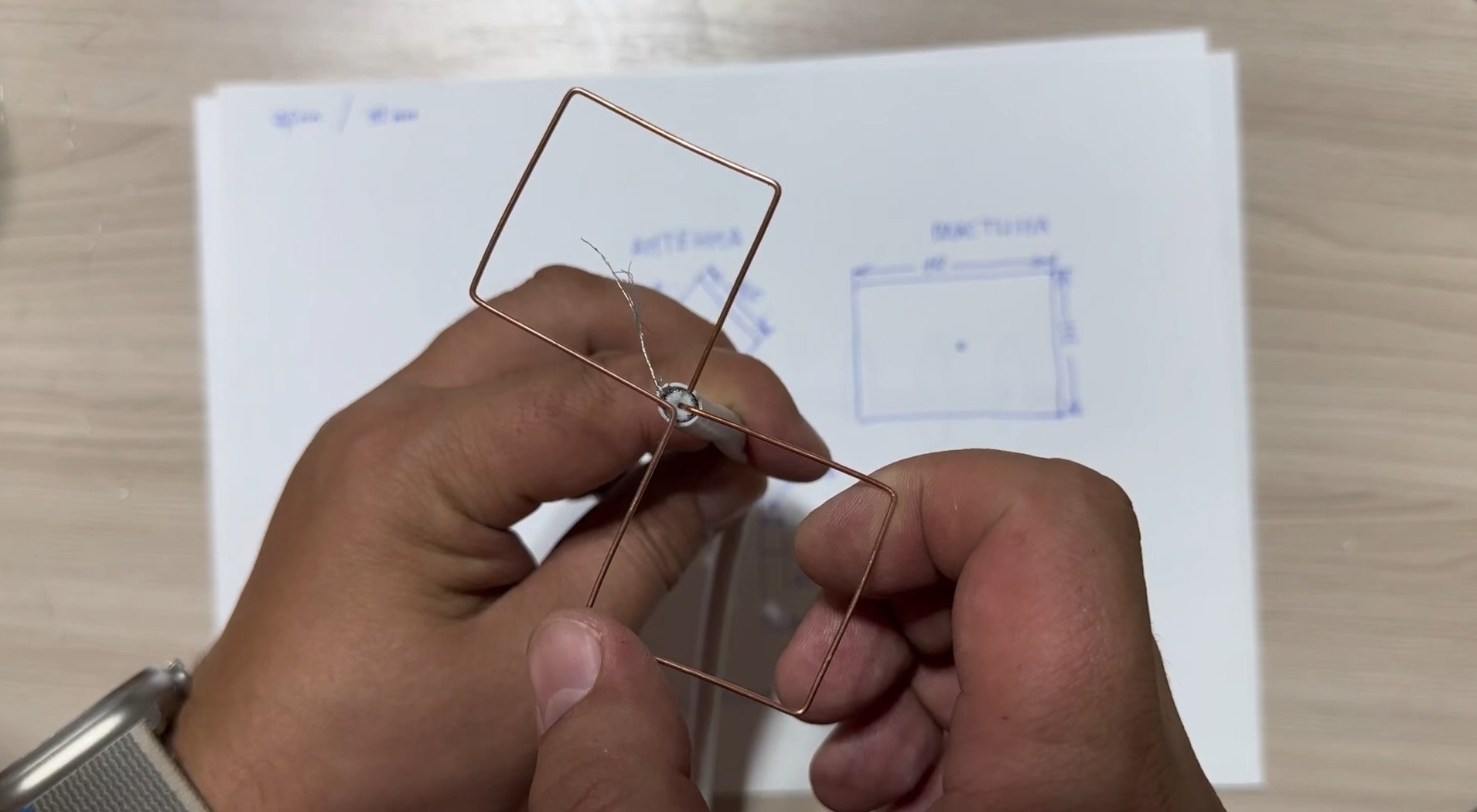

Сформируйте квадраты: отметьте на центральной жиле точки через каждые 30,5 мм. С помощью плоскогубцев согните жилу под углом 90 градусов в отмеченных точках, формируя два квадрата. Следите за точностью углов и размеров — это влияет на эффективность антенны.
Изготовьте экран: вырежьте из металлической банки пластинку размером 112×112 мм. Обработайте края, чтобы избежать порезов.

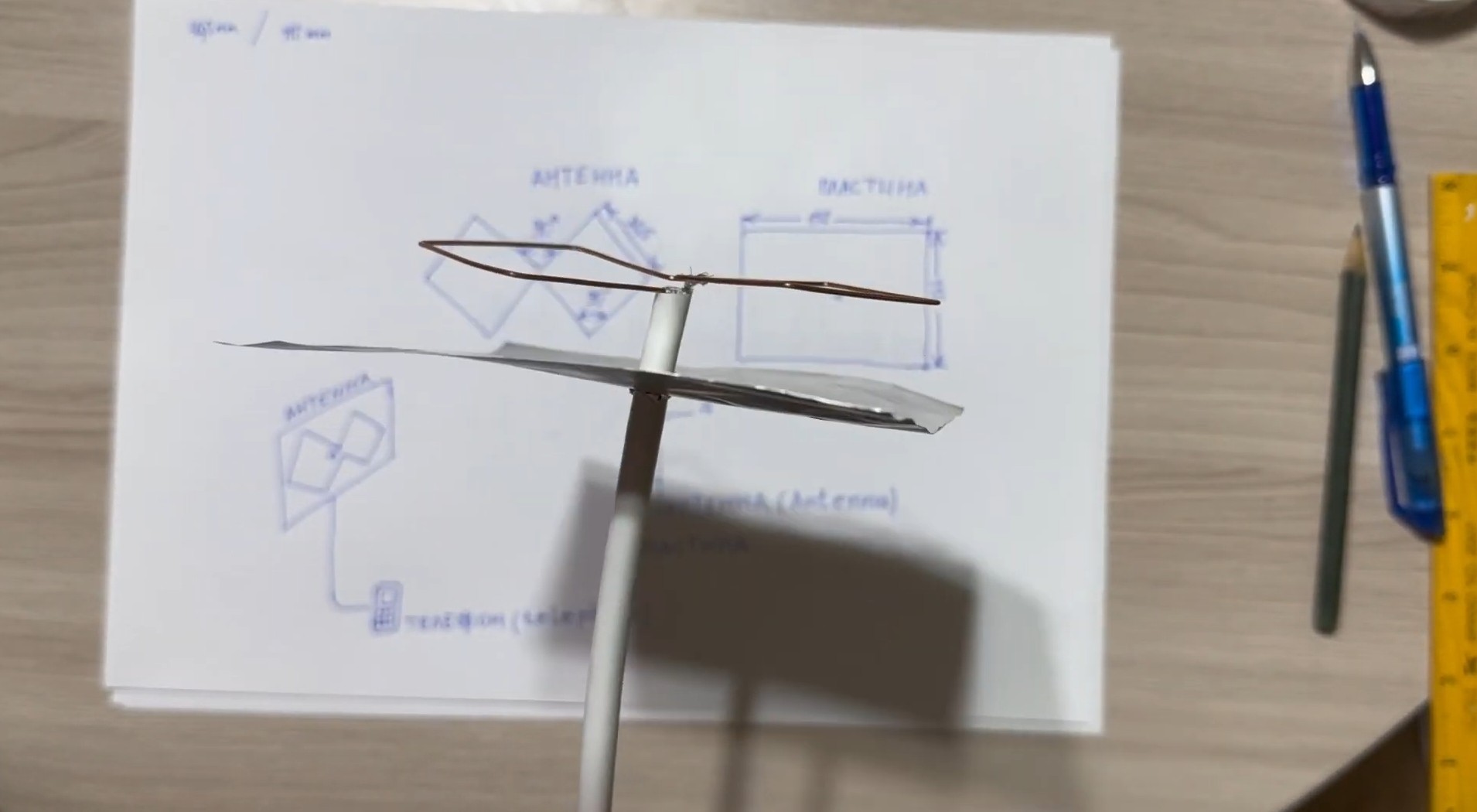

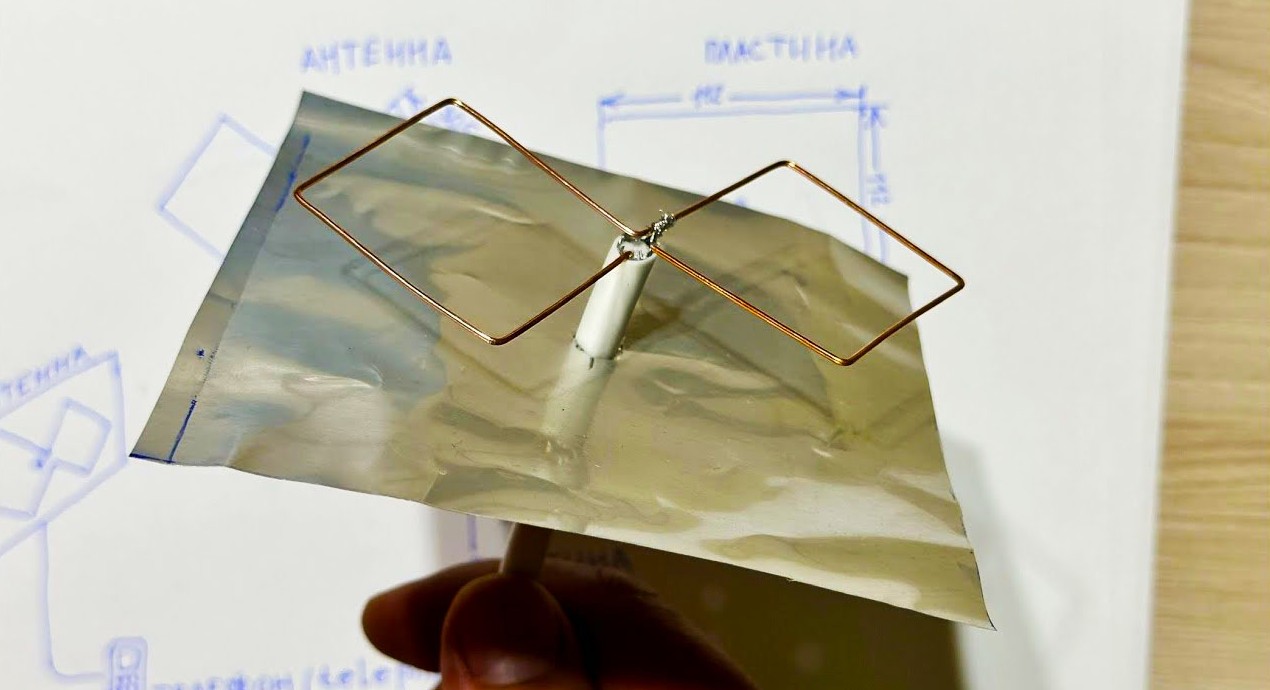

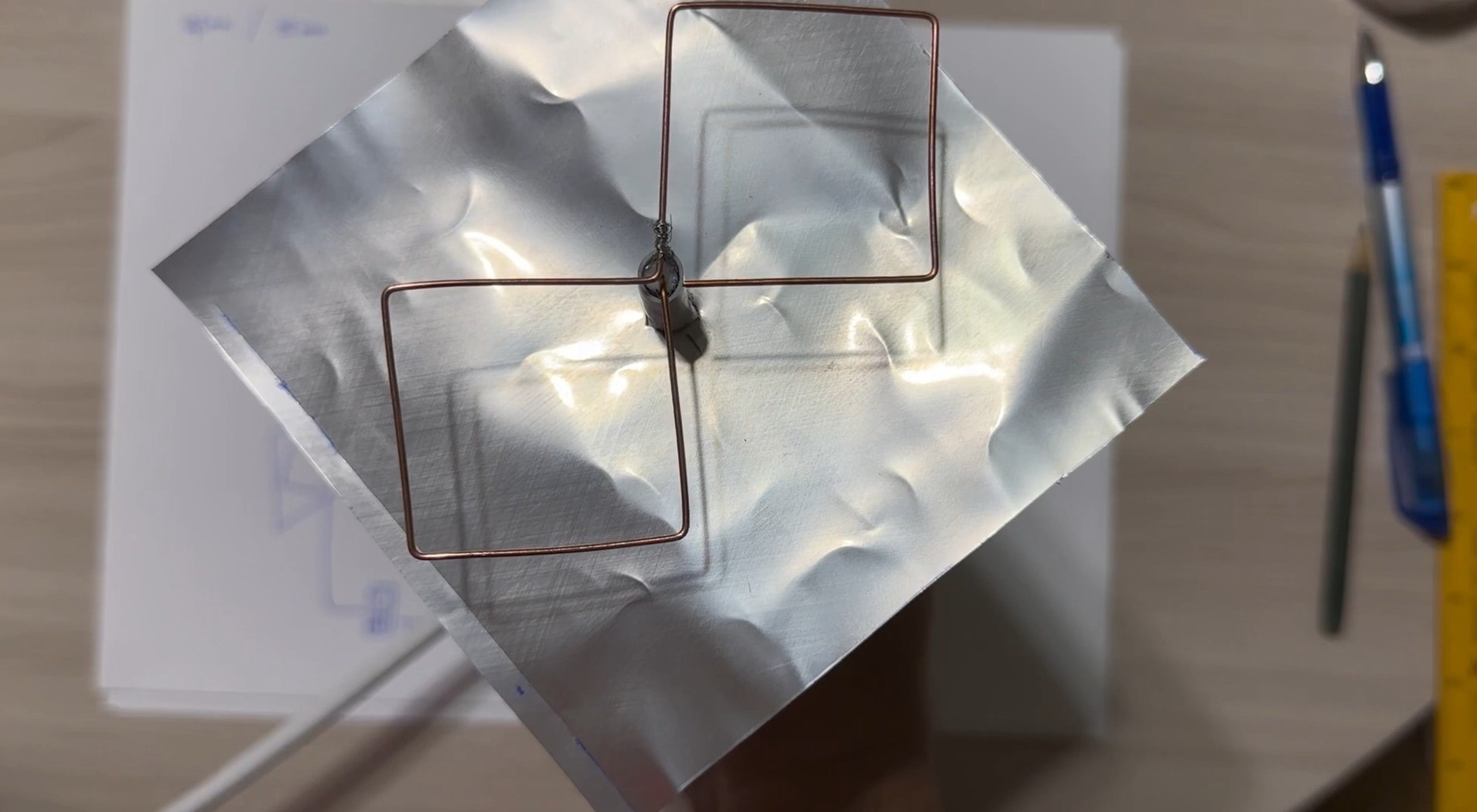

Соберите антенну: расположите экран параллельно вибратору на расстоянии 15 мм.
Закрепите кабель с вибратором на экране с помощью изоленты или скотча. Убедитесь, что центральная жила не касается экрана.
Подготовьте антенну к подключению: зачистите внешнюю изоляцию на другом конце кабеля на 1–2 см и освободите центральную жилу на 5–10 мм.
Часть 2. Изготовление репитера (приставки для усиления сигнала)
Что понадобится:
- кабель RG‑6 — около 160 см;
- изолента;
- нож;
- рулетка.

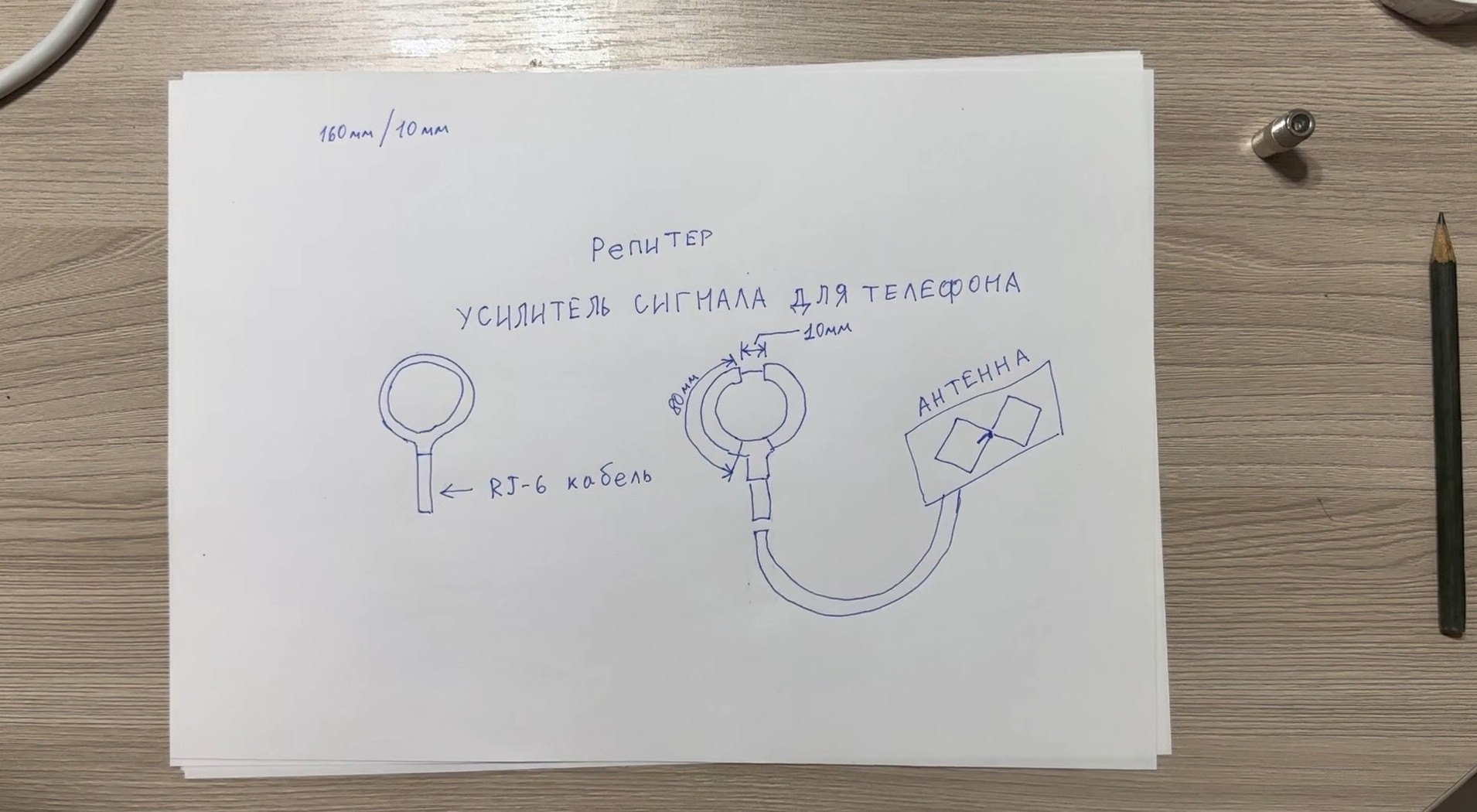

Размеры репитера:
- длина кабеля для кольца: 16 см (160 мм);
- расстояние до центральной жилы: 10 мм.
Пошаговая инструкция:

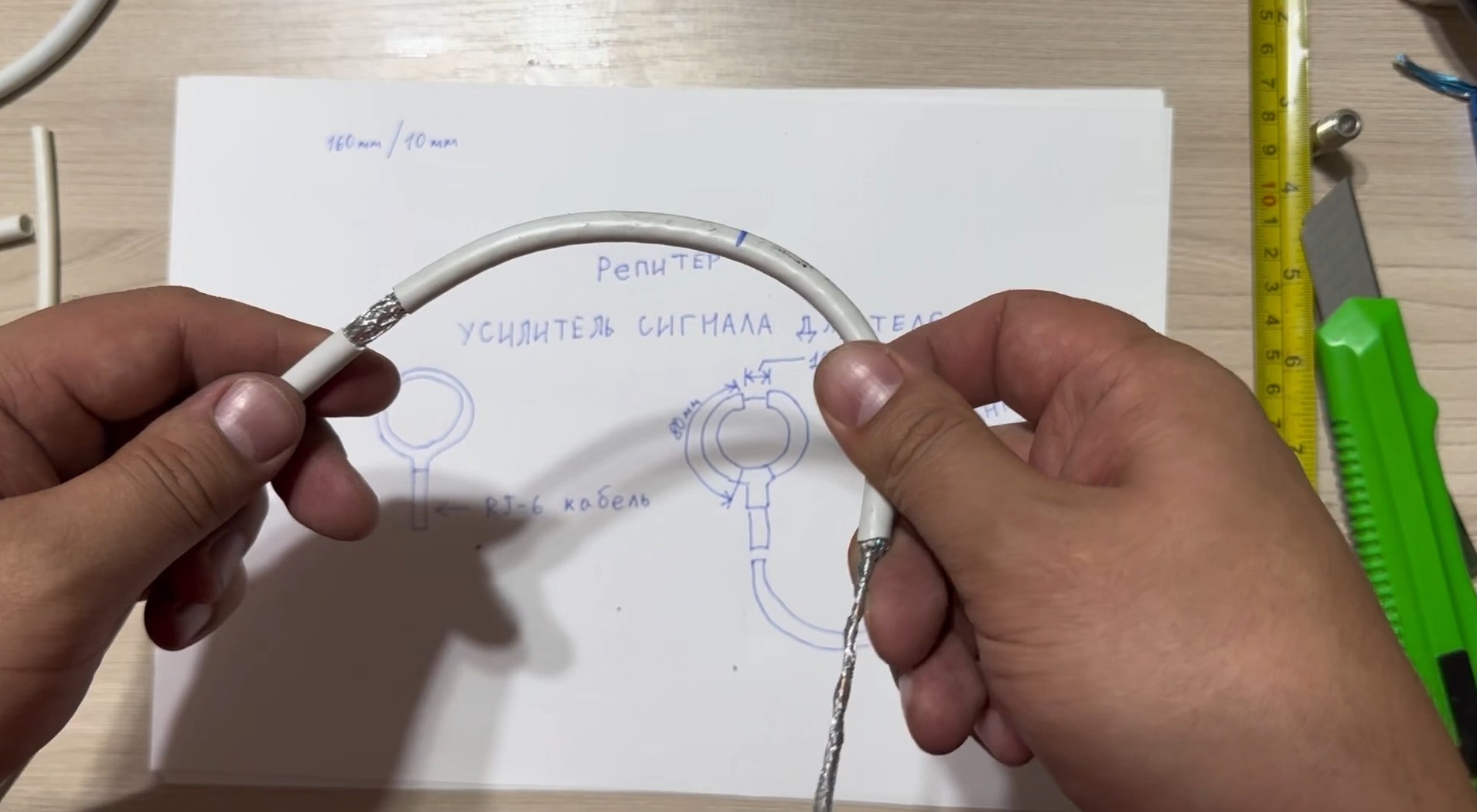

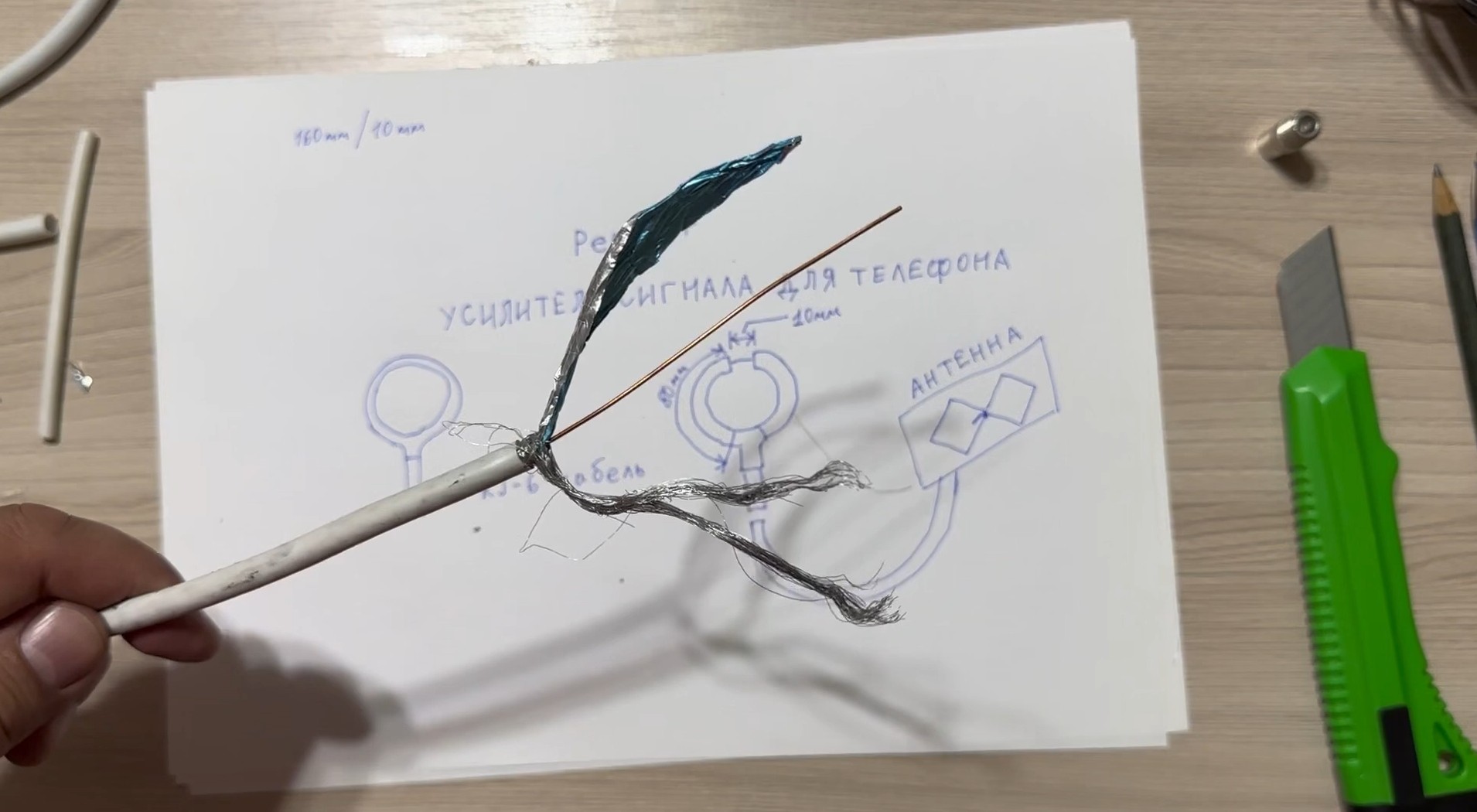

Отмерьте кабель. Отрежьте кусок длиной 160 см. Зачистите изоляцию: на одном конце кабеля снимите внешнюю изоляцию на участке 10 см, оставив экран и центральную жилу нетронутыми.

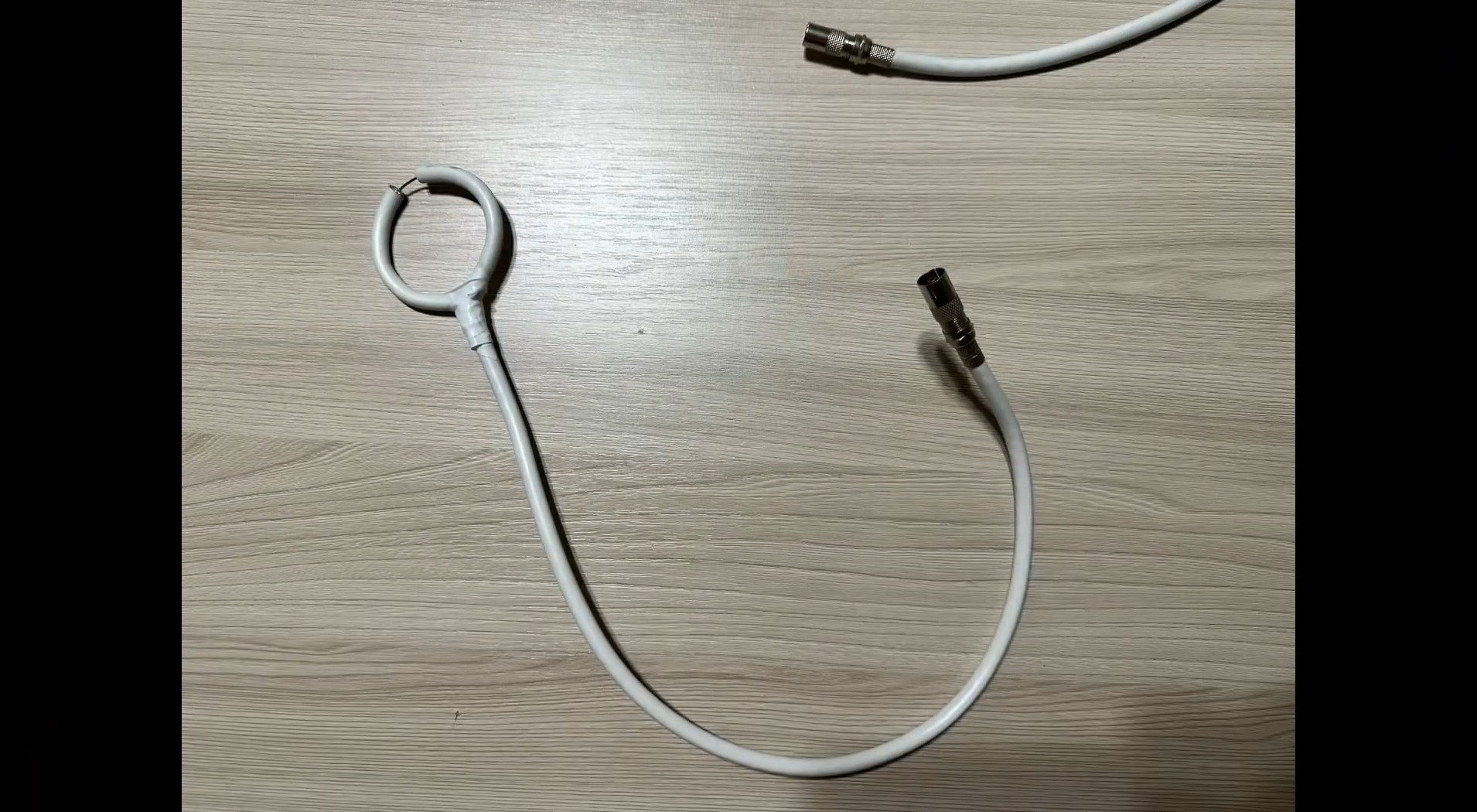

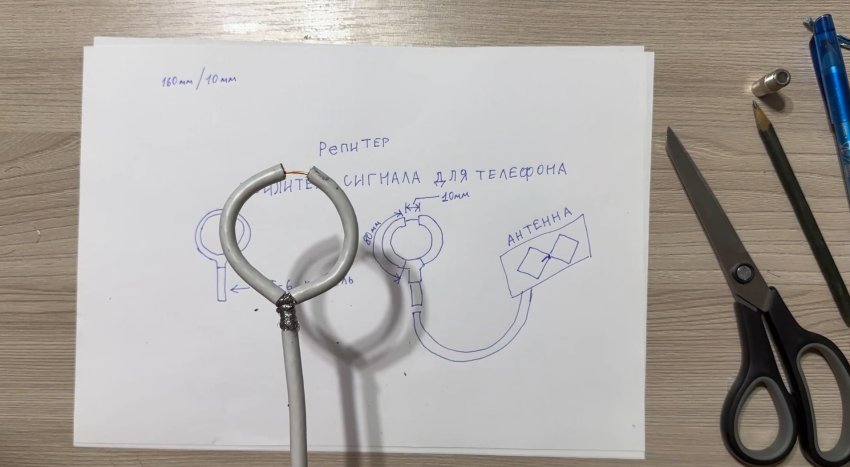

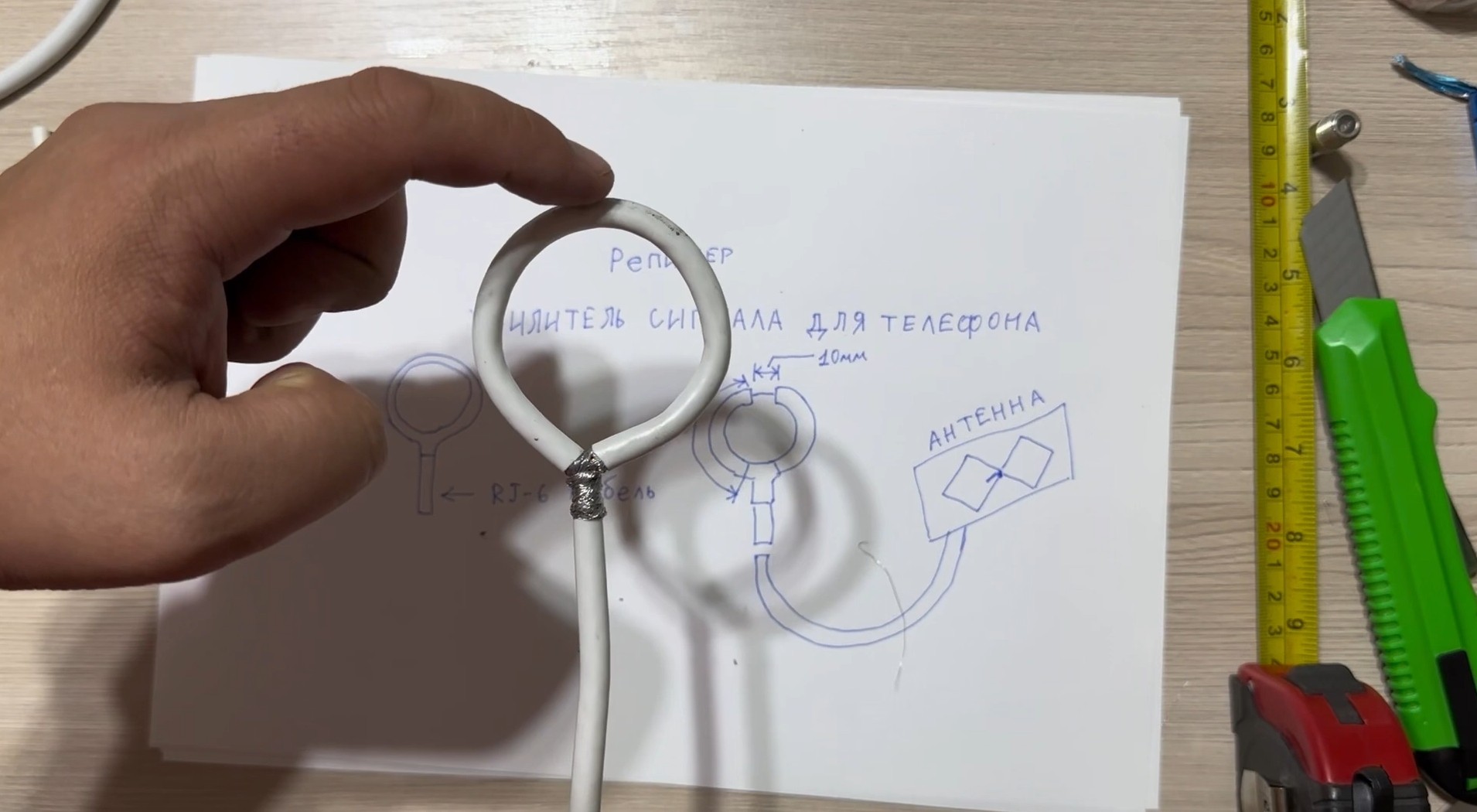

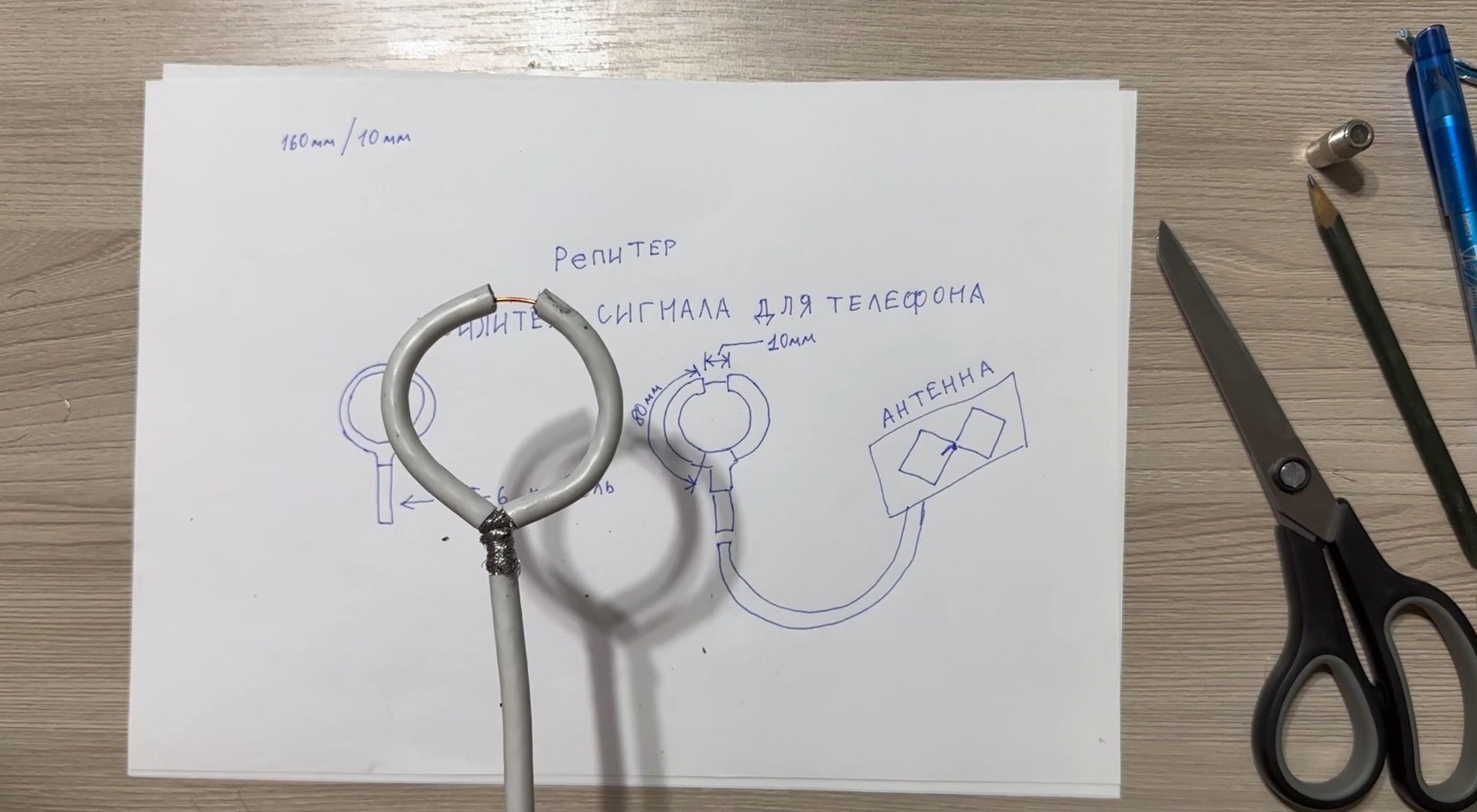

Аккуратно скрутите экран в отдельную жилу, чтобы он не мешал. Сформируйте кольцо: согните кабель в кольцо диаметром около 5 см (длина окружности ≈16 см).
Подготовьте центральную жилу: в середине кольца (8 см от концов) снимите внешнюю изоляцию ещё на 1 см. Освободите центральную жилу на 5–10 мм.
Изолируйте соединения. Заизолируйте все оголённые участки кабеля, кроме центральной жилы в середине кольца.

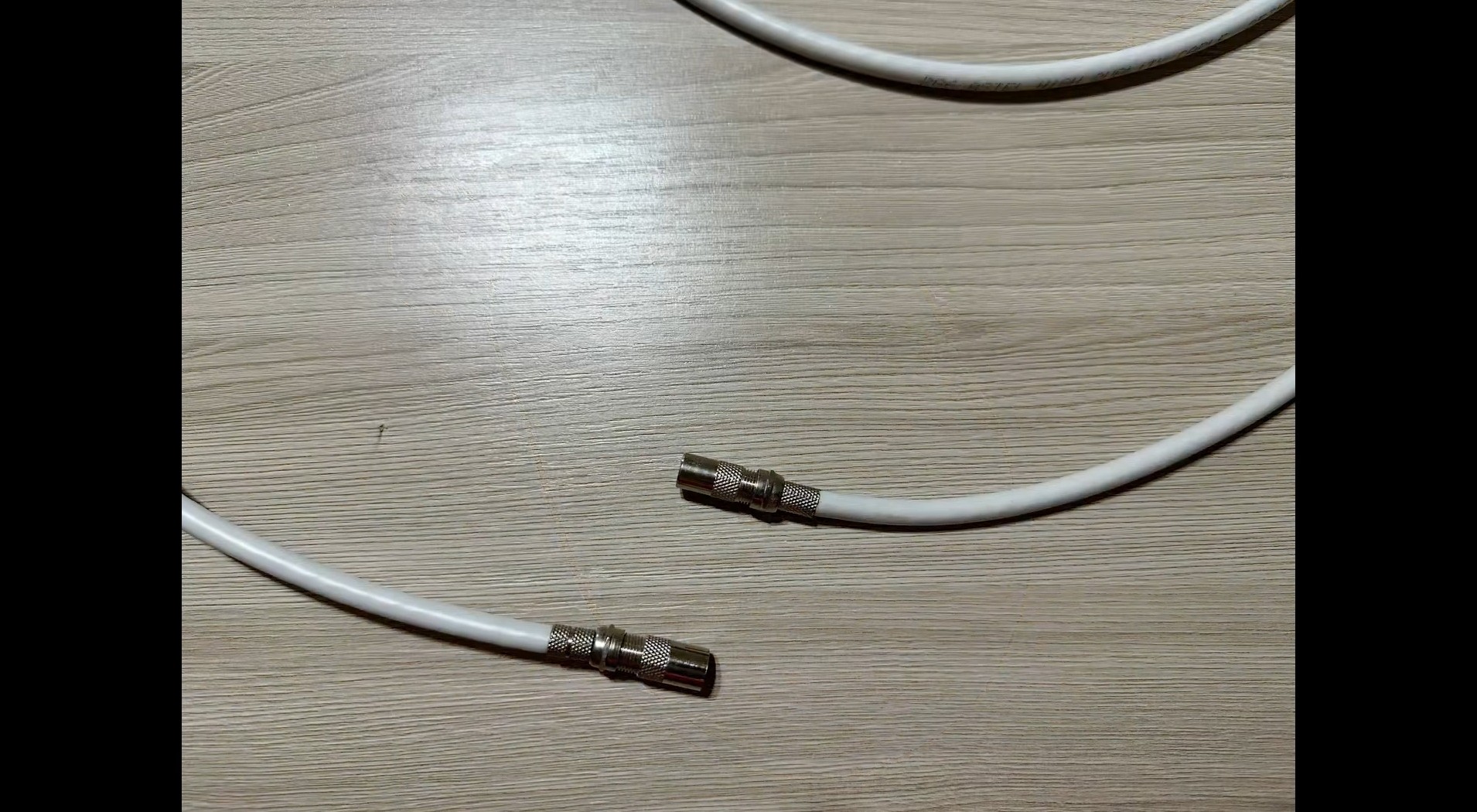

Подключите репитер: соедините центральную жилу кольца с антенной (например, с центральной жилой антенны).

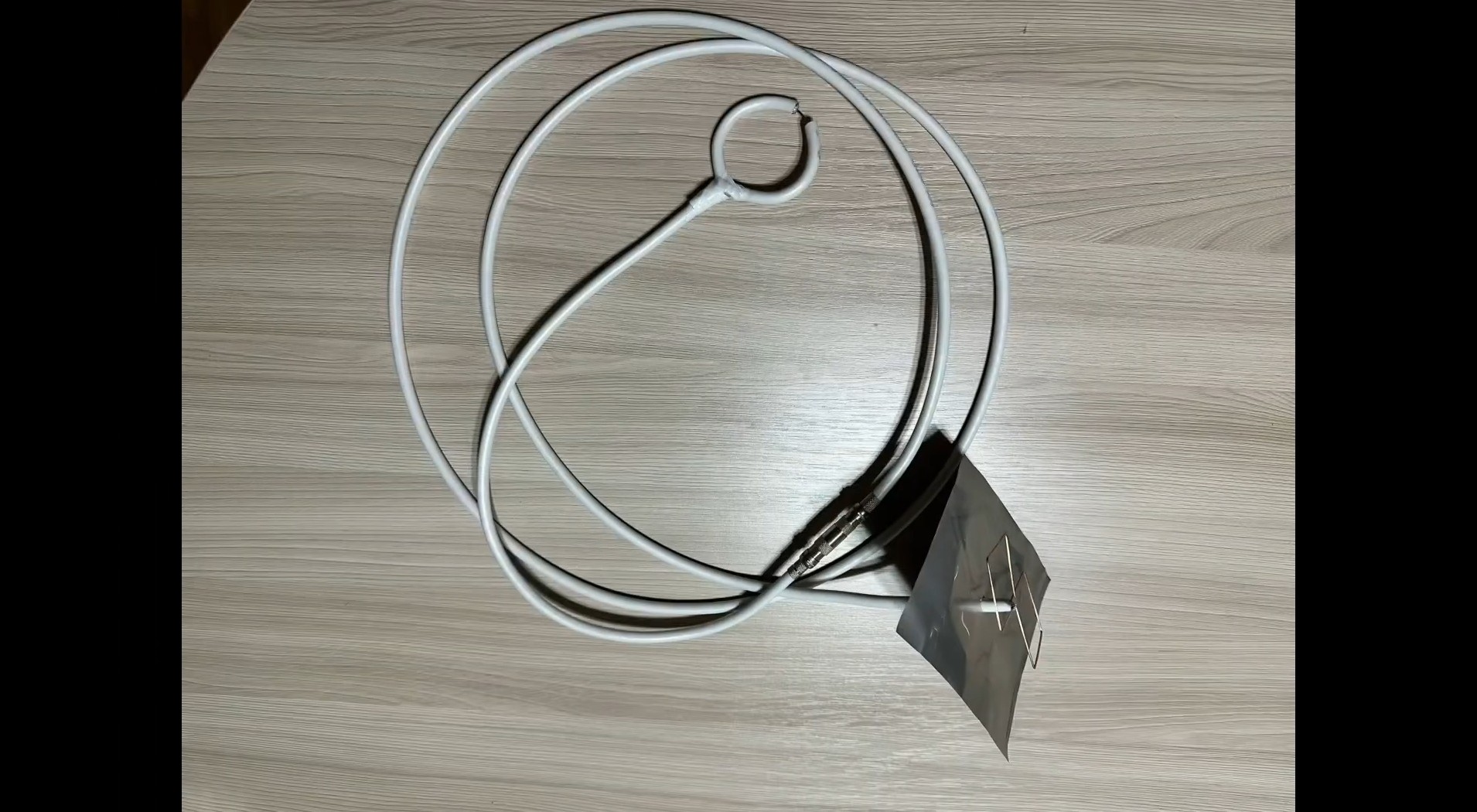

Как использовать
Рамочную антенну, изготовленную в первой части выносим за окно (если вы находитесь в доме или квартире) и направляем на место расположение вышки сотовой связи.
Репитер, изготовленный во второй части прикладываем к задней поверхности вашего смартфона.
Заключение
Вы успешно изготовили антенну и репитер для улучшения сигнала телефона. Теперь вы можете использовать их в местах с плохим покрытием. Надеюсь, эта инструкция была полезной! Если у вас остались вопросы, задавайте — с радостью помогу. Удачи и хорошего сигнала!
